La quantité d'eau dans le radiateur de chauffage:

La quantité de liquide de refroidissement dans les entrailles des radiateurs est pour beaucoup une valeur abstraite. Le volume de ce fluide affecte l'inertie du système de chauffage, le temps de préchauffage et le mode de fonctionnement de la chaudière. La possibilité de calculer le volume d'eau dans n'importe quelle partie du système de chauffage vous permettra de sélectionner plus précisément le reste de l'équipement situé en dessous (chaudière, pompe de circulation, etc.).

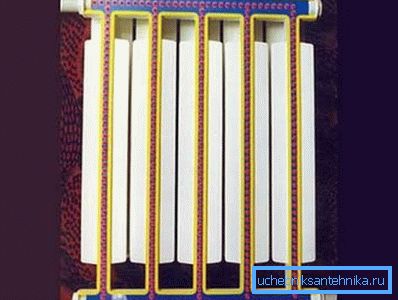

Batterie en coupe

Ce dont vous avez besoin de savoir la quantité d'eau dans la batterie

En règle générale, les radiateurs sont attentifs au début ou à la fin de la saison de chauffage ou au nettoyage général. Dans le même temps, des processus vitaux se produisant à l'intérieur de l'être humain dont le réfrigérant est responsable - le plus souvent l'eau. Est-ce que les informations sur la quantité de liquide contenue dans une batterie, une section, ont une valeur?

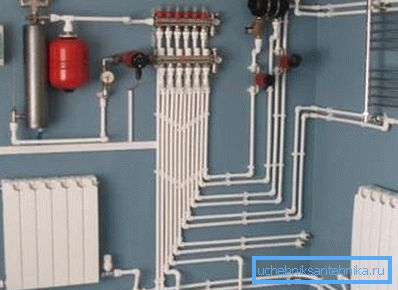

Le volume d'eau à l'intérieur de cette “toile” est facilement reconnaissable.

Il s’avère que ce n’est pas la seule raison:

  • ne pas "peser" le radiateur, parce que le volume d'eau dans le chauffage du radiateur en fonte augmente son poids déjà considérable;
  • L'installation d'un système de chauffage avec une certaine capacité de la chaudière nécessite le calcul de la quantité totale de liquide de refroidissement, y compris dans les radiateurs;
  • sachant que la quantité de liquide de refroidissement dans la batterie représente 10 à 12% de celle du système de chauffage - toutes les batteries, les tuyaux et la chaudière peuvent drainer l'eau "à sec";
  • lors du choix d'un vase d'expansion;

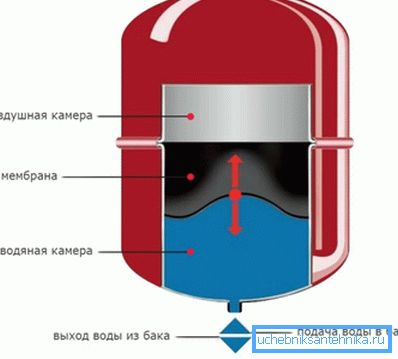

Le volume du vase d'expansion doit correspondre à la quantité de liquide de refroidissement dans le système
  • afin de ne pas en faire trop avec de l'antigel concentré, qui est versé dans une certaine proportion avec de l'eau;
  • pour le type de circulation naturelle / forcée, la taille optimale de la batterie est sélectionnée - gros dans le premier cas et pas de différence dans le second.

Initiative forcée

Dans la maison de panneau avec chauffage central, il n’est pas nécessaire de s’occuper de questions telles que le remplissage du système avec un liquide de refroidissement, c’est le diocèse de l’habitation et des services collectifs. Mais prendre soin d'un manoir ou d'une datcha est une énorme responsabilité qui repose entièrement sur vos épaules. La possibilité de gagner du temps et de l'argent oblige les propriétaires à maintenir la communication thermique avec leurs propres mains, en utilisant parfois des méthodes non standard.

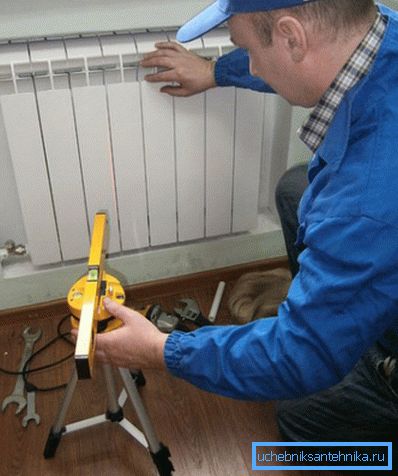

Sur la photo - vérifiez les performances de la batterie

Par exemple, l'absence d'approvisionnement en eau centralisé oblige à utiliser des sources naturelles - puits, puits, étangs.

Afin de connaître avec précision la quantité de fluide requise, il est nécessaire de calculer à l'avance la quantité qui en fera partie dans tous les systèmes de chauffage composites:

  • chaudière;
  • des tuyaux;
  • radiateurs.

Nous travaillons avec de la documentation

La fiche technique du radiateur et de la chaudière répond généralement à la question de savoir combien d'eau s'écoule du tuyau «A». Avec les tuyaux, c’est un peu plus difficile, mais pas fatal - en connaissant leur diamètre interne, vous trouverez sur notre site Web un tableau détaillé sur la quantité d’eau en litres / mètre cube par mètre linéaire. La même chose peut être dite à propos des données sur le volume de la chaudière à combustible ou des batteries.

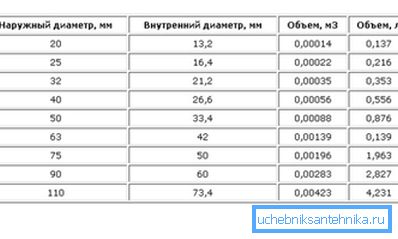

Données sur le volume interne des tuyaux

Connaissant l’ampleur de chaque mètre de la conduite, déterminez le volume total «conduite» du nombre de tables élémentaires du caloporteur multiplié par le nombre de mètres. Pour ce faire, il n'est pas nécessaire d'analyser avec un ruban à mesurer dans toute la maison, mais d'utiliser le plan de projet et la règle.

Faites attention! Sur Internet, une table de volume d'eau dans un radiateur semble encore plus pratique. Il peut comparer la capacité des radiateurs de différents matériaux, ce qui vous permettra de choisir l'option appropriée.

Le volume d'eau ne dépend pas du type de radiateur

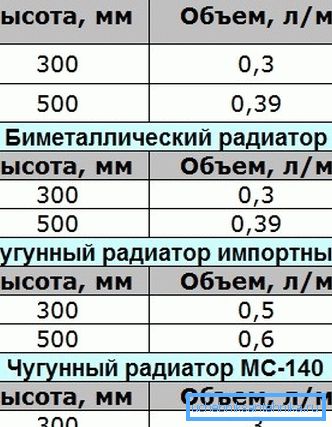

Le tableau ci-dessous montre que le volume d'eau dans la section du radiateur bimétallique et celui de l'aluminium est identique. Ainsi, le matériau n'a pas d'importance, l'essentiel est les dimensions de l'appareil de chauffage.

La résidence non permanente dans la maison oblige les propriétaires à utiliser de l'antigel. Comme ce plaisir n’est pas bon marché (le prix de 10 litres de propylène glycol domestique "technologie de confort" atteint plusieurs milliers de roubles), il est nécessaire de connaître la quantité exacte de non-gel. Après avoir déterminé le seuil extrêmement négatif pour le système de chauffage, les substances sont mélangées dans une certaine proportion.

Faites attention! N'ajoutez pas d'antigel à un système de chauffage constitué de tuyaux galvanisés.

L'antigel abaisse le point de congélation du liquide

Aide-mémoire moyen

Les données moyennes déterminant le volume d'eau dans les radiateurs en acier pour le chauffage par panneaux sont les suivantes:

  • modèle Demrad, type Thermogross 11 pour chaque longueur de 10 cm représentait 0,25 litre de liquide de refroidissement;
  • Dans les modèles similaires du type 22, ce chiffre augmente à 0,5 litre par longueur plus courte.

Chaque section du bon vieux "fonte" de différents modèles a la capacité suivante:

  • MS 140 - 1,11-1,45 l (de 5,7 à 7,1 kg);
  • Coupe du Monde 1 - 0.66–0.9 ls;
  • Coupe du monde 2 - 0,7–0,95 l;
  • Coupe du monde 3 - 0,155-0,246 l;
  • Konner Modern - 0,12 à 0,15 litre (3,5 kg).

Faites attention! Vous pouvez voir en quoi le MS 140 traditionnel diffère du poids en Konner chinois, auquel il convient de prêter attention si vous avez un modèle de plancher.

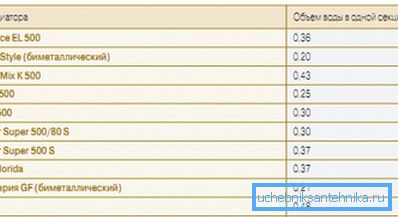

Mais beaucoup est inclus dans la section en aluminium

Si votre batterie est une affaire d'auteur complexe, il est difficile, mais possible, de connaître son volume. Par exemple, le volume d'eau dans un radiateur de type tubulaire en acier est calculé de manière ingénieuse: un trou est fermé par un bouchon et de l'eau est versée par le second.

Faites attention! Marquez la quantité de liquide remplie immédiatement ou plus tard, lorsque vous versez le contenu dans un seau / bain. Cette méthode de calcul est applicable à un radiateur de toute complexité sans documents.

En moyenne, de 3 à 6 litres sont placés dans les échangeurs de chaleur d'une chaudière murale, et dans l'exécution du plancher et du parapet, de 10 à 30 litres d'eau. Ainsi, une fois la quantité de liquide de refroidissement atteinte dans tous les coins atteinte, vous pouvez effectuer une opération responsable: calculer le volume du vase d'expansion. Cela dépend de la pression optimale dans le système et du volume souhaité de liquide de refroidissement.

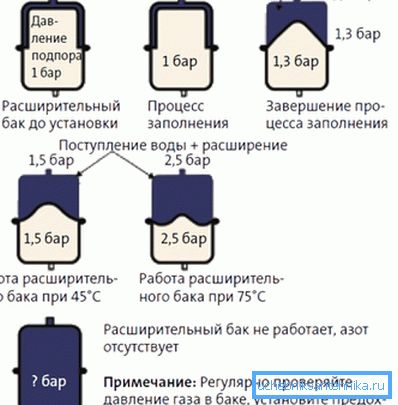

Le principe de fonctionnement du vase d'expansion

L'instruction de calcul suppose l'utilisation d'une formule simple:

(Vс * К) / D = Vб, où

  • Vс - le volume de liquide de refroidissement dans le système de chauffage (ce qui a été mentionné ci-dessus - radiateurs + tuyaux + échangeurs de chaleur de la chaudière);
  • K - coefficient de dilatation du liquide de refroidissement (dans l'eau, il est égal à 4%; par conséquent, on utilise 1,04 dans la formule);
  • D - efficacité d'expansion du réservoir;
  • Vb est la capacité du vase d'expansion.

Il est possible de connaître le volume de liquide de refroidissement dans les radiateurs ou les tuyaux, ce qui est proche du chiffre réel, à partir de la puissance de la chaudière selon la formule:

x kW * 15 = VS, où

  • kW - puissance de la chaudière;
  • figure 15 - le nombre de litres d'eau pour obtenir 1 kW d'énergie;
  • VS - capacité totale du système.

Résumant

Le principe est préférable de sous-puissance que l'inverse n'est pas applicable dans les systèmes de chauffage, car la ventilation du système signifie des batteries froides. En calculant le volume de chaque élément structurel du système de chauffage à l'aide de tableaux ou à titre expérimental, la consommation de chaleur deviendra plus significative et plus agréable. La réparation ou le remplacement d'un fragment séparé ne sera plus un secret avec sept sceaux.

La vidéo de cet article montre le processus de versement de liquide de refroidissement dans le système de chauffage.
