La valve pour le radiateur. le principe de fonctionnement du

Par types, la vanne de réglage pour radiateurs peut être classée en deux types - il s’agit d’un mécanisme à intensité réglable du débit de liquide de refroidissement et discret, qui peut être ouvert ou fermé.

Si tout est clair avec la première unité, la seconde, thermostatique, est divisée en électronique avec différents types de logique et mécanique, avec différentes charges, dont dépend la qualité de fonctionnement. Par conséquent, nous allons nous concentrer davantage sur les appareils thermostatiques et leur appareil, ainsi que regarder la vidéo dans cet article.

Contrôle du climat

Le principe de fonctionnement du thermostat

• Le caloporteur qui circule dans le système de chauffage a une certaine température, qui est transmise au radiateur, à l'air chaud dans la pièce et la vanne ordinaire régule le débit, ce qui rend la batterie plus froide ou plus chaude.. Dans le cas du thermostat, la température dans le radiateur est également réglée, mais cela se fait automatiquement, en fonction de la température de l'air dans la pièce.

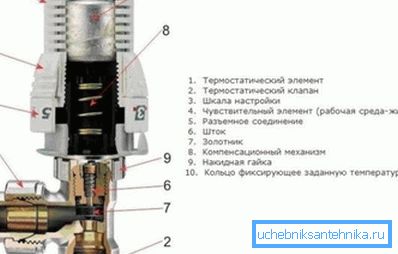

• La vanne de régulation thermostatique du radiateur a une matière de remplissage (solide, liquide ou gazeuse) qui réagit à la température de l'air, c'est-à-dire que, lorsqu'elle est chauffée, elle se dilate et pousse la tige, bloquant ainsi le passage du liquide de refroidissement, et se rétracte, libérant ainsi le passage à chaud, eau circulant dans le radiateur. Le contrôleur thermostatique électronique fonctionne de la même manière, mais il est beaucoup plus précis.

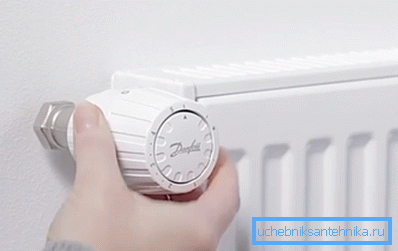

• Par exemple, vous réglez le bouton de réglage sur 3 - il correspond généralement à 20 ° C et la circulation du liquide de refroidissement se poursuit jusqu'à ce que la température de l'air dans la pièce atteigne 21 ° C. Lorsque cela se produit, la charge se dilate, le soufflet appuie sur la tige et le passage sera bloqué. Lorsque la température de l'air dans la pièce chute à 19 ° C, la charge diminue et l'eau repousse la tige, ouvrant un passage pour elle-même afin qu'elle puisse circuler dans le radiateur.

Thermostats mécaniques

Note Tous les régulateurs thermostatiques de type mécanique sont divisés en trois groupes en fonction du remplissage du soufflet avec des charges différentes. Ainsi, il peut s'agir de solides tels que la paraffine, la stéarine ou l'ozokérite, de liquides, tels que l'alcool ou l'huile, ou d'un gaz liquéfié.

Dans les cas où le soufflet est rempli de paraffine, de stéarine ou d'ozokérite, le processus de réaction est plutôt inhibé - la charge n'atteint l'état requis que 40 minutes après que la température souhaitée a été établie dans la pièce.

Et comme la réaction de l’appareil est programmée à un degré, il n’a tout simplement pas le temps de travailler à la bonne température et l’erreur, en règle générale, atteint déjà 1,5?. Autrement dit, si vous définissez 20?, Alors cela ne fonctionnera pas à 19-21? C, mais à 17.5-22.5? C, respectivement.

Un autre inconvénient de ce type de dispositif est l’influence de facteurs extérieurs. Par exemple, la cire de paraffine peut être chauffée à partir de la paroi arrière d’un réfrigérateur, située à proximité ou refroidie par des courants d’air. Cependant, les dispositifs mécaniques à charge solide sont considérés comme les plus fiables parmi leurs homologues (liquide et gaz), leur prix étant toutefois légèrement inférieur.

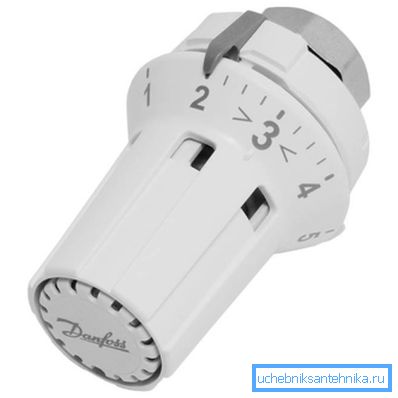

Dans les cas où le régulateur est rempli d'alcool ou d'huile, le soufflet réagit beaucoup plus rapidement - cela se produit après 25 minutes - presque deux fois plus vite qu'avec une charge solide. En apparence, ces tarauds sont plus compacts, car le soufflet est plus petit. Par conséquent, la tête avec le bouton de réglage est compressée.

Un tel dispositif peut fonctionner correctement à une température de liquide de refroidissement de 50-80 ° C, mais l’erreur est possible ici et elle dépendra, selon le fabricant, de 0,9-1,5 ° C.

Parmi les mécaniciens, le plus parfait est le thermostat à soufflet à gaz - son retard dans la réaction à une augmentation ou une diminution de la température par rapport aux solides et aux liquides est minime.

Cela ne lui prend que 8 minutes pour réagir à un changement de la température de l'air dans la pièce - comparé à 25 et 40 minutes, c'est très peu! La raison en est simple: le soufflet est aussi éloigné que possible des parois du régulateur, ce qui augmente sa sensibilité, car des facteurs parasites ne peuvent avoir qu'un effet minimal.

Note Régulateurs de température de tout type, directs et angulaires, l'instruction ne recommande pas d'installer à proximité d'appareils de chauffage, dans les courants d'air et derrière les rideaux. Ces facteurs contribuent à la défaillance du mécanisme.

Table de contrôle thermostatique DANFOSS

Thermostats électroniques

Un thermo-évent électronique pour radiateur de chauffage peut être de deux types: à logique ouverte et à logique fermée, c’est-à-dire que la première option est sujette à une programmation et que la seconde ne l’est pas.

Ils diffèrent par leur application. Les appareils à logique fermée sont donc installés directement sur les radiateurs et les régulateurs programmables sont installés en tant que régulateur dans un chauffage indépendant. Il collecte des informations sur la température dans chaque pièce à l'aide d'un capteur distant et peut ainsi réguler la température globale.

Un inconvénient important des vannes thermostatiques électroniques est leur coût élevé et leur dépendance à la source d'alimentation. Si la batterie est épuisée ou si la batterie est épuisée, l'appareil cesse de fonctionner.

Note Lorsqu'ils sont montés sur des radiateurs, les thermostats de tous types (batteries) doivent toujours être munis de vannes d'arrêt. Cela peut être une vanne à bille conventionnelle ou une vanne à cône.

Contrôles supplémentaires

Si vous avez un circuit séparé installé sur le chauffage, c'est-à-dire qu'un système de chauffage par le sol est impliqué, en plus des radiateurs, vous devrez certainement installer une vanne de radiateur d'équilibrage, car les batteries et le sol ont besoin de températures différentes. Selon la conception du circuit (son branchement), vous pouvez utiliser une vanne thermostatique à trois ou quatre voies qui redistribue le liquide de refroidissement sur la température souhaitée (spécifiée).

Le principe de fonctionnement ici est assez simple: depuis la chaudière, le liquide de refroidissement pénètre dans une vanne à trois voies (à quatre voies) avec la même température nécessaire pour chauffer les radiateurs, mais trop élevée pour un sol chauffé.

Par conséquent, la vanne bloque la direction vers le sol et rejette de l'eau dans le tuyau de retour - lorsque le tuyau du sol refroidit - la vanne s'ouvre et la circulation reprend jusqu'à un certain point de température.

Conclusion

En conclusion, je voudrais mentionner les réglages des thermostats, qui doivent obligatoirement être effectués après leur installation de leurs propres mains - sans eux, vous ne pourrez pas ajuster le climat intérieur. Pour ce faire, vous devez fermer toutes les fenêtres et les portes, tourner le bouton complètement à gauche et attendre que la température dans la pièce augmente au-dessus de la température requise de 5 à 6 ° C.

Après cela, tournez le bouton complètement à droite et attendez que la température descende à la température souhaitée, puis commencez lentement à ouvrir le régulateur jusqu'à ce que vous entendiez le son de l'eau - laissez-le dans cette position.
