Le calcul du diamètre du tuyau de chauffage est une étape

Lorsqu'il s'agit d'installer un système de chauffage, le tuyau est souvent choisi simplement sur la base des conseils d'amis ou des recommandations des vendeurs du magasin. Le calcul du diamètre du tuyau pour le chauffage n'est pas toujours fait.

En choisissant une taille au hasard, le système de chauffage risque de ne pas fonctionner correctement.

L'effet du diamètre sur l'opération de chauffage

Il est peu probable que les instructions d’installation du système de chauffage aient une incidence sur le calcul du pipeline (découvrez également comment calculer le diamètre du tuyau de chauffage).

Dans le même temps, lorsqu’il passe dans une conduite, le liquide de refroidissement rencontre plusieurs types de résistance, ce qui doit être pris en compte lors du choix d’une taille standard:

• friction du mur. De ce fait, une partie de la vitesse est perdue.
• perte de vitesse dans les virages. Le câblage autour de l'appartement ne peut pas être effectué sans virages (en outre, y a-t-il des virages à 90 °?)
• changement de diamètre. Si vous essayez d'utiliser différentes tailles lors du câblage vers l'appartement, la résistance à l'écoulement sera également observée dans les lieux de conjugaison de différentes tailles.

Faites attention! Le rétrécissement du diamètre du tuyau de chauffage n'est pas souhaitable. Lors du câblage autour de la maison, vous devez utiliser la même taille. Une exception est autorisée dans le cas d'une grande longueur de la boucle de circulation, auquel cas il est possible d'augmenter la vitesse du liquide de refroidissement en diminuant D.

En ce qui concerne le pipeline lui-même, sa caractéristique principale affectant le mouvement du liquide de refroidissement peut être appelée diamètre interne (D). Plus il est petit, plus la pression est élevée, et vice-versa - à mesure que la puissance de Dw augmente, la pression dans le système diminue. Ceci doit être pris en compte lors de la sélection du diamètre du tuyau à chauffer.

Une erreur commune des plombiers amateurs est associée à ce phénomène. Ils sont convaincus que si vous prenez une taille plus grande, une plus grande quantité de caloporteur passera à travers les radiateurs et la pièce se réchauffera plus rapidement.

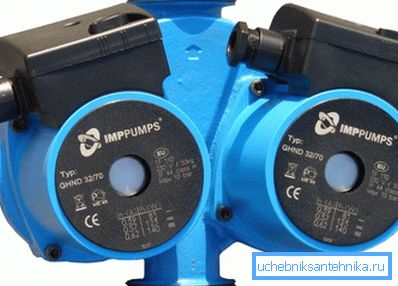

En fait, l'effet sera le contraire: en raison de la chute de pression, les batteries resteront froides. Dans ce cas, l'installation d'une pompe de circulation plus puissante peut aider, mais le prix d'une telle solution étant élevé, il est beaucoup plus facile de choisir le bon diamètre.

Un exemple de calcul du système de chauffage

En règle générale, un calcul simplifié est effectué sur la base de paramètres tels que le volume de la pièce, le niveau de son isolation, le débit du liquide de refroidissement et la différence de température dans les canalisations d'entrée et de sortie.

Le diamètre du tuyau de chauffage à circulation forcée est déterminé dans l’ordre suivant:

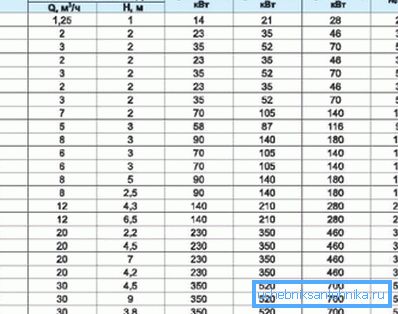

• la quantité totale de chaleur devant être fournie à la pièce est déterminée (puissance thermique, kW), vous pouvez également vous concentrer sur les données du tableau;

• en demandant la vitesse du mouvement de l'eau, déterminez le D. optimal.

Calcul de la puissance thermique

Par exemple, il y aura une salle standard avec des dimensions de 4,8 x 5,0 x 3,0 m. Circuit de chauffage à circulation forcée, il est nécessaire de calculer le diamètre des tuyaux de chauffage pour le câblage autour de l'appartement. La formule de base est la suivante:

dans la formule, la notation suivante est utilisée:

• V est le volume de la pièce. Dans l'exemple, il est égal à 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t est la différence entre la température dans la rue et dans la pièce. Dans l'exemple, prise 53 ° C;

• K est un coefficient spécial déterminant le degré d'isolation d'un bâtiment. En général, sa valeur est comprise entre 0,6 et 0,9 (on utilise une isolation thermique efficace, le sol et le toit sont isolés, au moins des fenêtres à double vitrage sont installées) à 3-4 (bâtiments sans isolation thermique, par exemple des cabines). Dans l'exemple, une variante intermédiaire est utilisée - l'appartement est doté d'une isolation thermique standard (K = 1.0 - 1.9), il est accepté K = 1.1.

La puissance thermique totale devrait être de 45,6 • 53 • 1,1 / 860 = 3,09 kW.

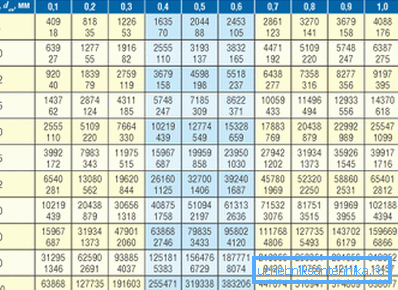

Vous pouvez utiliser des données tabulaires.

Détermination du diamètre

Le diamètre des tuyaux de chauffage est déterminé par la formule

Où sont utilisés la notation:

• ?t– Différence de température du liquide de refroidissement dans les canalisations d'alimentation et de décharge. Étant donné que l’eau est alimentée à une température d’environ 90-95 ° C et qu’elle a le temps de refroidir à 65-70 ° C, la différence de température peut être prise égale à 20 ° C;
• v - vitesse du mouvement de l'eau. Il n'est pas souhaitable qu'il dépasse 1,5 m / s et le seuil minimal admissible est de 0,25 m / s. Il est recommandé de s’arrêter à une vitesse intermédiaire de 0,8 à 1,3 m / s.

Faites attention! Un mauvais choix de diamètre de tuyau pour le chauffage peut entraîner une chute de la vitesse en dessous du seuil minimal, ce qui entraînera des embouteillages. En conséquence, l'efficacité du travail deviendra nulle.

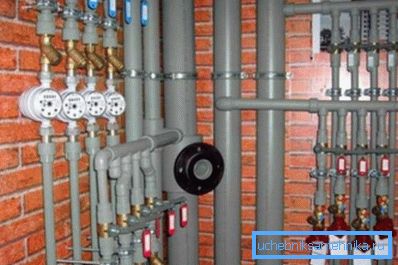

La valeur de Dвн dans l'exemple sera v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm. Si vous faites attention aux tailles, par exemple, le pipeline PP, il est clair qu’il n’existe tout simplement pas une telle différence. Dans ce cas, il suffit de choisir le diamètre le plus proche des tuyaux de propylène pour le chauffage.

Dans cet exemple, vous pouvez choisir PN25 avec un diamètre de 33,2 mm, cela entraînera une légère augmentation de la vitesse du liquide de refroidissement, mais restera dans les limites acceptables.

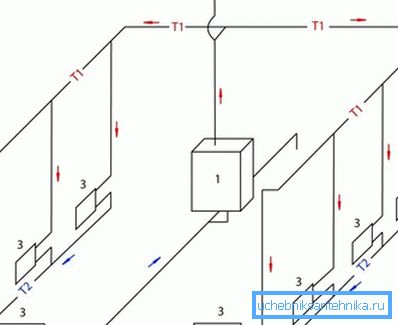

Caractéristiques des systèmes de chauffage à circulation naturelle

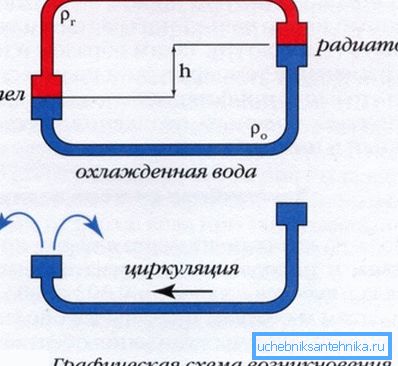

Leur principale différence est qu'ils n'utilisent pas de pompe de circulation pour créer de la pression. Le fluide se déplace par gravité, après chauffage, il est poussé vers le haut, puis passe à travers les radiateurs, se refroidit et retourne à la chaudière.

En comparaison avec les systèmes à circulation forcée, le diamètre des tuyaux de chauffage avec circulation naturelle devrait être plus grand. La base du calcul dans ce cas est que la pression de circulation dépasse les pertes par frottement et les résistances locales.

Afin de ne pas calculer chaque fois la valeur de la pression de circulation, des tables spéciales sont établies pour différentes différences de température. Par exemple, si la longueur de la conduite allant de la chaudière au radiateur est de 4,0 m et que la différence de température est de 20 ° C (70 ° C à la sortie et 90 ° C à la source), la pression de circulation sera alors de 488 Pa. Sur cette base, la vitesse du liquide de refroidissement est sélectionnée en modifiant D.

Lorsque vous effectuez des calculs avec vos propres mains, un calcul de vérification est également requis. C'est-à-dire que les calculs sont effectués dans l'ordre inverse, le but de l'essai est de déterminer si les pertes dues au frottement et à la résistance locale ne dépassent pas la pression de circulation.

Résumant

Le calcul du pipeline de chauffage est une tâche très importante au stade de la conception. Les informations contenues dans l'article vous permettront de calculer indépendamment le système de chauffage, afin de garantir un microclimat confortable dans la maison (voir également l'article Quels tuyaux pour le chauffage sont meilleurs: une analyse des 4 options les plus courantes).

Dans la vidéo de cet article, le calcul du pipeline est effectué à la vitesse autorisée.
