Le projet de chauffage d'une maison à deux étages: calcul et

Quel pourrait être le chauffage dans une maison de 2 étages? Comment diluer le liquide de refroidissement, quels appareils de chauffage utiliser? Comment calculer le rendement thermique de la chaudière et quelle chaudière préférez-vous? L'article ne prétend pas à la vérité en dernier recours: il n'exprime que le point de vue de l'auteur sur ces problèmes.

Calculs

Comment calcule-t-on le système de chauffage de l'eau d'une maison privée de 2 étages?

• 60 watts de chaleur par mètre cube de volume sont pris comme valeur de base de la puissance thermique.
• 100 watts de chaleur sont ajoutés à chaque fenêtre du mur extérieur, 200 à chaque porte.
• En fonction de la zone climatique, un coefficient régional est sélectionné:

Ainsi, le chauffage d'un bâtiment de 2 étages d'une surface de 70 mètres, d'une hauteur de plafond de 3 mètres, de 8 fenêtres et de 3 portes, situé à Sébastopol, peut être calculé comme suit:

1. Le volume de la pièce est de (70 * 3) * 2 = 420 m3.
2. La puissance thermique de base est 420 * 60 = 25200 watts.
3. Les fenêtres et les portes apporteront leurs propres ajustements: 25200+ (8 * 100) + (3 * 200) = 26600 watts.
4. Le climat chaud de la Crimée réduira les besoins en énergie: 26600 * 0,7 = 18620 watts.

La puissance des radiateurs pour des pièces individuelles est calculée de la même manière.

Nuance: n'oubliez pas la zone des pièces sans appareils de chauffage. Si le couloir se réchauffe à cause des piles de la pièce adjacente, vous devez sélectionner cette pile en fonction du volume total des deux pièces.

Comment compter les kilowatts dans le nombre de sections de batterie? Il suffit de diviser la puissance calculée de l'appareil par la puissance d'une section, ce qui est toujours indiqué dans la documentation fournie. En son absence, vous pouvez vous concentrer sur les valeurs suivantes:

Mise en page

Quel devrait être le schéma de chauffage d'un bâtiment de deux étages - dissipateur de chaleur et radiateurs de raccordement? Voici deux des solutions les plus simples et les plus abordables.

Debout avec remplissage

Le liquide de refroidissement monte de la chaudière dans le dépôt situé dans le grenier et retourne à la canalisation de retour à travers les colonnes montantes avec appareils de chauffage. Ce système est attrayant, entre autres, car il permet d’organiser le chauffage d’une maison à deux étages à circulation naturelle: avec une surface de plancher jusqu’à 50 m2, elle fonctionnera de manière stable sans pompe de circulation.

Double leningradka

Leningrad, ou système de type caserne, est encore plus simple et plus tolérant aux pannes. En général, c'est un anneau entre les tuyaux d'alimentation et de retour de la chaudière, en parallèle avec lequel les radiateurs du système de chauffage sont connectés.

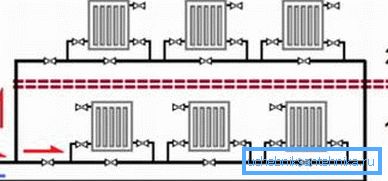

En ce qui concerne notre situation, le système de chauffage d’un bâtiment de deux étages comportera deux anneaux. Trois mètres supplémentaires de bouteilles au deuxième étage ne changeront pas la température des radiateurs de manière significative; Cependant, si vous le souhaitez, vous pouvez être perplexe en équilibrant les anneaux en installant un étranglement d'anneau inférieur à déconnexion.

Connexion des radiateurs

Les radiateurs de faible longueur (jusqu'à 6-7 sections) sont reliés de manière assez traditionnelle - les deux revêtements sont situés d'un côté.

Mais avec une plus grande longueur, l’un des deux systèmes possibles est utilisé:

• Diagonale - lorsque le flux et le flux de retour sont amenés à droite et à gauche, vers les filets inférieur et supérieur.
• Bas vers le bas - lorsque deux threads inférieurs sont utilisés pour se connecter.

Dans les deux cas, il est plus pratique d’utiliser des bouchons à emboîter et les femmes américaines utilisent des raccords rapides à écrou borgne.

Matériaux

Quoi de mieux pour construire le chauffage de vos propres mains? Passons en revue ses principaux éléments.

Chaudron

Si votre maison est gazéifiée, la meilleure option en termes de coût de chauffage est une chaudière à gaz. Souhaitable - condensation: l’utilisation de la chaleur totale de combustion des gaz (y compris l’énergie tirée des produits de combustion lors de leur condensation) augmente son efficacité de 9 à 11%.

La sécurité

Dans un système fermé, il est responsable du groupe dit de sécurité - purgeur d’air automatique, soupape de sécurité et manomètre. En plus d'eux, le circuit est complété par un vase d'expansion, compensant une augmentation du volume du liquide de refroidissement pendant la détente. Son volume est pris approximativement au 1/10 de la quantité totale de liquide de refroidissement.

Utile: on suppose généralement que le volume de liquide de refroidissement dans un système équilibré est de 15 litres par kWh de chaudière.

Dans un système ouvert (le plus souvent, un système de chauffage alimenté par gravité d'un bâtiment de 2 étages est fabriqué), les fonctions de tous les dispositifs ci-dessus sont attribuées à un vase d'expansion ouvert. Il est monté au plafond du deuxième étage ou dans le grenier. Les fonds sont posés avec une pente constante, de sorte que le liquide de refroidissement les expulse dans le réservoir.

Appareils de chauffage

Si vous utilisez le système de chauffage d'un bâtiment de 2 étages avec une chaudière à combustible solide, des radiateurs ou registres à sectionnement en fonte sont préférables. Leur masse importante et leur volume interne important signifient qu’après la consommation de carburant, le circuit se refroidira plutôt lentement.

Dans tous les autres cas, le meilleur choix est celui des radiateurs en aluminium.

Quelle est la raison de l'instruction?

• Ils ont une excellente dissipation thermique.
• Leur apparence s'intégrera au design le plus sophistiqué du salon.
• Enfin, le prix - à partir de 280 roubles par section - ne semble pas ruineux pour le propriétaire le plus économique.

Les pipes

La plage de température typique pour le chauffage autonome est comprise entre 50 et 75 ° C avec une pression ne dépassant pas 2,5 atmosphères.

A partir de là et recommandations sur le choix des conduites de chauffage:

• Polypropylène renforcé. Le renforcement réduira considérablement la dilatation thermique du matériau.

• Polyéthylène réticulé.
• Métal-plastique. Mieux - avec des raccords à sertir: la compression est très sensible à la qualité de l’étalonnage et à la moindre violation de la technologie dans quelques mois, elle commence à circuler dans les connexions.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à concevoir et à construire son propre système de chauffage. Comme d'habitude, dans la vidéo ci-jointe, vous trouverez des informations thématiques supplémentaires. Des succès!
