Le schéma de base du chauffage et ses types

Avant de commencer à planifier le chauffage autonome dans un appartement ou une maison privée, vous devez vous familiariser avec le concept de chauffage. Ci-dessous, nous examinons de plus près ce que c'est et quels sont les concepts de base du chauffage.

Informations générales

Dans le schéma de principe du système de chauffage, on entend généralement le schéma le plus simple, qui indique les principaux éléments du chauffage de l’eau, combinés en un système unique.

Ce dernier peut être mis en œuvre de plusieurs manières, cependant, dans tous les cas, il comprend les éléments suivants:

• Chauffage de la chaudière - fournit du fluide caloporteur.
• Pompe de circulation ou surpresseur (selon le type de système) - fournit le mouvement du liquide de refroidissement dans le circuit.

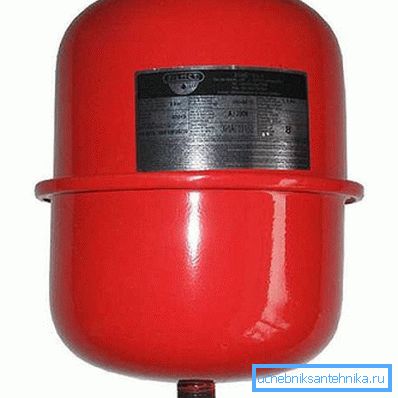

• Vase d'expansion - compense la dilatation thermique du liquide de refroidissement, ainsi que les coups de bélier.

• Contour - représente un chemin fermé à travers lequel le liquide de refroidissement entre dans le radiateur et retourne ensuite à la chaudière.
• Les radiateurs de chauffage sont des appareils qui permettent de chauffer une pièce.
• Le caloporteur est un liquide qui capte la chaleur de la chaudière et la transfère aux radiateurs. Le plus souvent, de l'eau ordinaire ou de l'antigel est utilisé à ces fins. Ce dernier a un point de congélation plus bas.

Les différences entre les régimes sont les suivantes:

• Dans la méthode de circulation du liquide de refroidissement;
• Dans la méthode de connexion des radiateurs.

Nous examinons ci-dessous les caractéristiques de chacun d’entre eux.

Types de régimes

Selon le procédé de raccordement des radiateurs, les systèmes de chauffage sont de deux types:

Chacun de ceux-ci peut être mis en œuvre avec la circulation naturelle et forcée. De plus, chaque option présente des avantages et des inconvénients qui doivent être pris en compte.

Tuyau simple

Le principal avantage de la connexion monotube est sa simplicité et son faible coût de mise en œuvre. Cependant, il ne peut être utilisé que dans de petites pièces. Cela est dû au fait que les batteries dans ce cas chauffent de manière inégale et, avec un grand nombre, les derniers dispositifs du circuit peuvent rester généralement froids.

Avec une circulation naturelle, le design est le suivant:

• Le contour qui sort de la chaudière monte verticalement vers le haut et se connecte au surpresseur.
• Ensuite, le tuyau descend et, comme mentionné ci-dessus, passe autour du périmètre de la pièce. De plus, le contour doit être monté avec une légère pente constante, ce qui assurera une circulation naturelle.

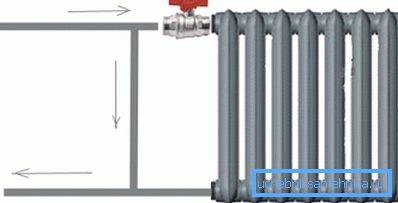

• Les radiateurs sont connectés au circuit de refroidissement. De plus, la liaison est nécessairement réalisée avec un bypass. Cela vous permet de régler séparément le chauffage de chaque batterie et, si nécessaire, de démonter les batteries sans vider le liquide de refroidissement.

Ce schéma de principe du système de chauffage est bon car le chauffage est non volatil. Certes, cela nécessite l'utilisation d'une chaudière non volatile.

En ce qui concerne les inconvénients, parmi eux, il est possible de distinguer une efficacité plus faible, car le liquide de refroidissement se déplace à une vitesse inférieure, et a donc le temps de refroidir. Cela entraîne des coûts et une durée supplémentaires de chauffage des radiateurs. En outre, il existe un certain nombre d'exigences relatives à l'installation et à la section transversale du pipeline.

Ces lacunes sont privées du système obligatoire, qui est mis en œuvre à l'aide d'une pompe de circulation.

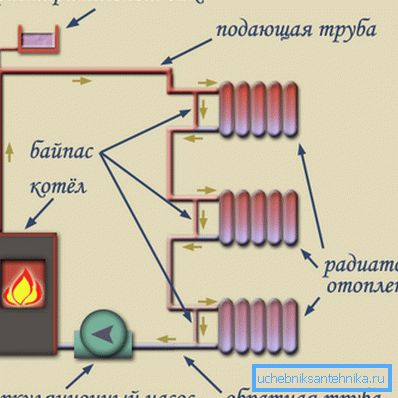

Dans ce cas, la connexion est la suivante:

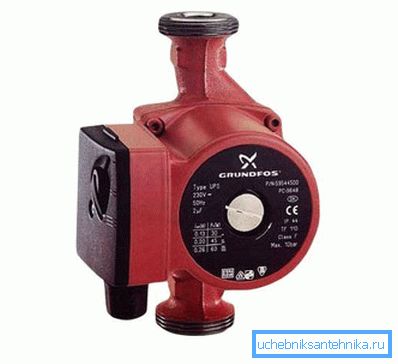

• Il existe un circuit de la chaudière auquel la pompe de circulation est raccordée pour le chauffage.
• Un té est connecté à la pompe, ce qui permet le câblage des radiateurs et du réservoir auxiliaire.

Astuce! Lors de l'installation de la pompe, vous pouvez effectuer une dérivation et y connecter un vase d'expansion. En conséquence, la voie de contournement doit chevaucher des grues. Cela permettra à vos mains de changer de mode de circulation naturelle ou forcée.

Double tube

Cette option de chauffage peut être utilisée dans les grandes maisons et les appartements. Dans ce cas, les piles peuvent être connectées en série et en parallèle. De plus, même avec une connexion en série de batteries, elles chauffent plus uniformément qu'avec une connexion monotube.

L'inconvénient de cette option est son prix plus élevé, car sa mise en œuvre nécessite beaucoup plus de canalisations. Il convient de noter que dans ce cas, la circulation forcée est le plus souvent utilisée, car il est plus difficile de fournir une circulation naturelle.

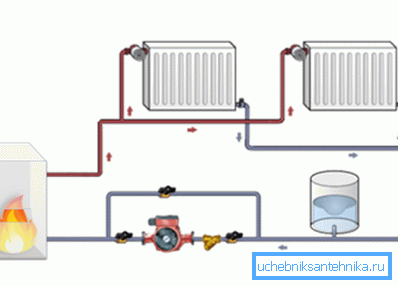

Ce schéma ressemble à ceci:

• Un circuit auquel une pompe de circulation est connectée avec le câblage au vase d'expansion et au collecteur (lorsqu'il est connecté en parallèle) se trouve à partir de la chaudière.
• En outre, en règle générale, la distribution dans différentes pièces d’une maison ou d’un appartement est effectuée à partir du collecteur. Lorsque plusieurs radiateurs sont connectés à un circuit, le tuyau est conduit au dernier circuit de la batterie.
• Une ligne de retour est connectée à la première sortie du circuit de batterie, qui est parallèle au circuit chaud et est connectée au collecteur, de sorte que le liquide de refroidissement refroidi s'écoule dans la chaudière et se réchauffe à nouveau.

Un avantage important de cette option est la possibilité de régler le chauffage des batteries dans différentes pièces. De plus, lors de l'utilisation d'équipements électroniques spéciaux, le maintien d'une certaine température dans les locaux peut être effectué automatiquement.

Faites attention! Nous avons considéré la version la plus simple du système, car le chauffage peut inclure un "sol chaud".

Ici, en fait, tous les points principaux de la rédaction du concept. En règle générale, basé sur elle effectuer un projet plus détaillé. Des instructions détaillées sur la manière de procéder sont disponibles sur notre portail de construction.

Conclusion

Un diagramme schématique donne une idée du fonctionnement du système de chauffage et de sa mise en œuvre. De plus, son choix dépend d'un certain nombre de conditions dans lesquelles le chauffage sera exploité. À partir de la vidéo dans cet article, vous pouvez obtenir des informations supplémentaires sur ce sujet.
