Le schéma du système de chauffage d'une maison privée:
Comment peut-on créer un schéma du système de chauffage d'une maison privée avec ses propres mains? Et quels sont les éléments essentiels qu'il devrait inclure? Comment connecter des appareils de chauffage? Quels devraient être les piles et les tuyaux?
Essayons de répondre à ces questions.
Système de gravité
Le schéma le plus simple du système de chauffage dans une maison privée est ce qu'on appelle gravitationnel. Il fonctionne en raison de la différence de densité du liquide de refroidissement chauffé et du liquide de refroidissement refroidi dans les appareils de chauffage.
Mise en bouteille
Il est posé avec un grand diamètre (au moins DN 32). L'objectif est de réduire la résistance hydraulique: la pression qui la surmonte dans ce système est faible.
Attention: ne confondez pas le passage conditionnel du tuyau (DU) et son diamètre extérieur qui marque les éléments des canalisations polymère et métal-polymère. Par exemple, pour le polypropylène, DU32 correspond à un diamètre extérieur de 40 mm.
Pour les mêmes raisons, il est préférable de préférer les matériaux polymères modernes. Au fil du temps, l'acier est recouvert de dépôts et de rouille, devenant de plus en plus rugueux.
Immédiatement après la chaudière, la mise en bouteille est alimentée par un tuyau de surpression - une section verticale au sommet de laquelle est monté un vase d'expansion ouvert. Une autre partie du remplissage est effectuée avec une pente constante vers le tuyau de retour de la chaudière.
La chaudière, quant à elle, est montée au point le plus bas du contour; Souvent, il est installé dans la fosse. Plus la différence de hauteur entre la chaudière et les radiateurs est grande, plus la pression est élevée, plus l'eau circulera rapidement dans le circuit.
Distribution et raccordement de radiateurs
Les schémas optimaux des systèmes de chauffage des maisons privées à circulation naturelle sont les différentes versions de Leningrad.
Qu'est ce que c'est
- Le remplissage est un anneau continu reliant les tuyaux d’alimentation et de retour de la chaudière.
- Les appareils de chauffage sont connectés en parallèle au remplissage avec une garniture de diamètre inférieur.
- Le schéma de connexion optimal pour les appareils de chauffage est de bas en bas. Dans ce cas, il n'est pas nécessaire de vider la batterie: la boue ne reste pas dans le collecteur inférieur.
Pour les systèmes avec une chaudière à combustible solide, il est préférable de préférer les radiateurs en fonte ou les registres en acier. Leur grand volume et leur masse solide atténueront les fluctuations du liquide de refroidissement lors de la combustion et de la combustion du combustible.
Vannes
Les schémas gravitationnels des systèmes de chauffage pour une maison privée sont complétés avec un minimum de vannes. Premièrement, ils n'en ont pas besoin: pour éliminer les fuites, il est plus facile de vider complètement et de recharger de l'eau. Deuxièmement, chaque vanne ou étranglement provoque la perte de la pression convoitée et ralentit la circulation déjà lente.
Qu'est-ce qui est vital?
- Évent dans les radiateurs situés au-dessus de la bouteille. L'air provenant du remplissage lui-même est forcé dans le vase d'expansion et de là dans l'atmosphère.
- Réinitialiser au bas du circuit pour le vider.
- Décharge du système d'eau froide avec une vanne pour remplir le circuit à travers le vase d'expansion.
Circulation forcée
Les schémas du système de chauffage d'une maison privée à circulation forcée sont plus courants en raison du réglage plus flexible qui permet de régler indépendamment les dispositifs de chauffage et certaines parties du circuit.
De plus, un tel système atteint plus rapidement les températures de fonctionnement et a une plage de température plus petite entre le débit et le retour.
La sécurité
Le problème principal d’un système fermé à circulation forcée est qu’il doit compenser la dilatation du liquide de refroidissement.
Les fonctions du seul vase d'expansion ouvert, qui complète les circuits ouverts des systèmes de chauffage d'une maison privée à circulation naturelle, doivent être transférées à tout un groupe d'appareils - le groupe dit de sécurité.
| Appareil | Fonction |
| Vase d'expansion | Contient le caloporteur dont le volume a augmenté, comprimant en même temps l'air contenu dans son boîtier |
| Soupape de sécurité | Soulage l'excès de pression lorsque le réservoir déborde |
| Manomètre | Utilisé pour contrôler la pression dans le système |
| Évent automatique | Enlève les bouchons d'air du système. |
Vannes
Voyons avec quel type de vannes d'arrêt le système de chauffage traditionnel d'une maison individuelle le fait vous-même?
- Devant la pompe dans le sens de l'écoulement du liquide de refroidissement est le puisard.
- La pompe et le puisard sont fermés à l'aide d'une paire de vannes, ce qui permet leur démontage ou le nettoyage du filtre sans perte de liquide de refroidissement.
- Souvent, entre les dérivations de la pompe, une dérivation est bloquée par une vanne ou un clapet anti-retour, permettant ainsi au système de fonctionner lorsque la pompe est retirée en mode de circulation naturelle.
- Les points supérieurs du circuit (cavaliers, bouchons de radiateur supérieurs) sont fournis avec des robinets Mayevsky ou des robinets d'ajustage d'eau ordinaires pour l'évacuation de l'air.
- Les tuyaux d’alimentation des appareils de chauffage sont équipés de vannes qui permettent d’arrêter complètement la circulation. Les doublures inversées sont étranglées.
Les têtes thermiques sont souvent utilisées à la place des selfs: leur prix est légèrement supérieur, mais elles permettent d’ajuster automatiquement la perméabilité en fonction de la température de la pièce.
À propos: pour les chaudières à gaz, électriques et solaires, il est préférable d’utiliser des radiateurs en aluminium. Ils sont bon marché, ont un petit volume interne (ce qui garantit un chauffage rapide) et un excellent transfert de chaleur vers une section.
Mise en page
Quels schémas d'installation du système de chauffage dans une maison privée peuvent être utilisés en cas de circulation forcée?
- Pour une maison à un seul étage, selon l'opinion modeste de l'auteur, le même choix à Léningrad est le meilleur. L'instruction est liée à sa simplicité exceptionnelle et à sa tolérance aux pannes: pour dégivrer ce système même par froid très intense, vous devez faire beaucoup d'efforts.

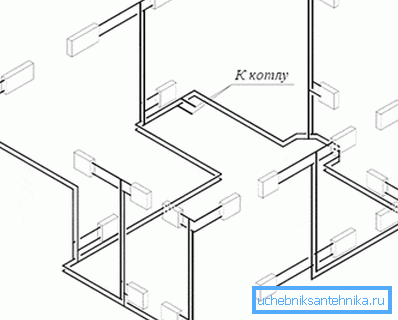

- Pour une maison à deux étages peut être utilisé comme Leningrad avec deux anneaux parallèles, et le câblage vertical avec la mise en bouteille inférieure (le retour et l’approvisionnement se font au sous-sol ou au premier étage). Les cavaliers de chaque colonne montante sont complétés par un évent.
Conclusion
Nous espérons que les informations de base fournies au lecteur l’aideront à concevoir son propre système de chauffage. Comme d'habitude, la vidéo ci-jointe contient des éléments supplémentaires. Des succès!
