Le volet chauffant augmentera l'efficacité du four de

Les cuisinières en métal et les cuisinières chauffantes ont un avantage certain: leur compacité. Une telle unité ne prendra pas beaucoup de place dans votre maison ou votre maison de campagne. Pour améliorer l'efficacité des cuisinières en acier et en fonte, un bouclier chauffant en brique est utilisé.

Inconvénients des cuisinières en métal et comment les réparer

1. Les dimensions compactes des cuisinières métalliques présentent un inconvénient: une surface d'échange d'air trop petite.

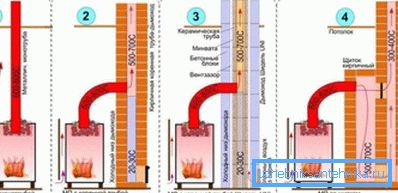

2. De plus, les produits de combustion gazeux ont une température très élevée - de + 300 ° C et plus. Par conséquent, nous devons penser à la sécurité incendie et isoler la cheminée.
3. Comme on le sait, l'efficacité des foyers est proportionnelle à la température inverse des déchets de combustion. Pour la cuisson, les unités de cuisson utilisent loin de toute l'énergie thermique générée.
4. De plus, ces fours ont généralement des canaux de cheminée courts. Par conséquent, ils sont absorbés un peu de chaleur.

Faites attention! Pour toutes ces raisons, l’instruction indique que la perte de chaleur maximale des appareils repose sur la cheminée, par laquelle les produits de combustion sont libérés dans l’atmosphère. C’est en fait un pourcentage important de la chaleur produite par les cuisinières à combustible irradié consacrées au «chauffage de la rue».

1. De telles pertes de chaleur sont irrationnelles à tout point de vue. Il est nécessaire de les minimiser. L'un des moyens les plus courants de réduire la perte d'énergie d'un appareil de chauffage consiste à équiper l'appareil de vos propres mains avec un écran chauffant.

Qu'est-ce qu'un appareil

1. Le volet est un petit mur de briques fixé au four, à l'intérieur duquel se trouve un système de cheminées développé..
2. De tels dispositifs ne sont presque jamais fabriqués avec une chambre de combustion.. Le bouclier est chauffé à cause des gaz retirés du poêle. Structurellement, le mur n'est pas en mesure de projeter beaucoup de chaleur dans l'environnement.

1. Il existe des conceptions plus complexes et pratiques, dont le prix est plus élevé. Ils sont équipés de leurs petits fours. Ils peuvent être fabriqués indépendamment de la plaque de cuisson et fixés, par exemple, à des poêles à cheminée.
2. La brique a une bonne conductivité thermique et, surtout, une grande capacité thermique. Il se réchauffe lorsque vous allumez le poêle ou lorsque vous cuisinez, ce qui permet de chauffer la pièce pendant plusieurs heures. Ainsi, vous pouvez obtenir un analogue d'un poêle en brique. Seulement plus simple de manière constructive et pour moins d'argent.

Faites attention! Le four de chauffage et de cuisson avec protection est capable d’atteindre une puissance thermique de 7/14 kW. Lorsque le combustible brûle, le mur donne pendant longtemps environ 1 kW de chaleur à l'environnement. Pour réchauffer la pièce de manière indépendante, cela n’est pas suffisant, mais pour qu’elle ne sèche pas rapidement, il y a suffisamment d’énergie.

Constructions de dispositifs

Les conceptions des plaques chauffantes sont divisées en deux grandes catégories: elles peuvent être épaisses ou à parois minces.

A propos de l'épaisseur du mur

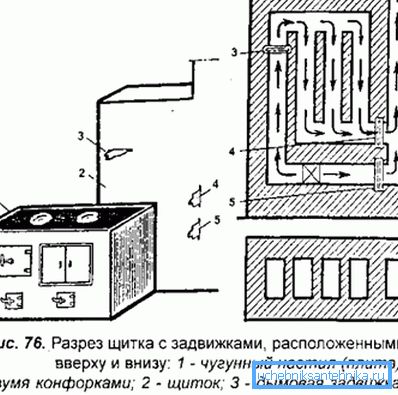

1. Les plaques à parois épaisses sont posées en demi-brique. Ils doivent être bien préchauffés. Lorsqu'un appareil de cuisson avec volet chauffant est utilisé en permanence, un tel appareil est conseillé. Entre autres choses - les structures à parois épaisses sont préférables du point de vue de la sécurité incendie.

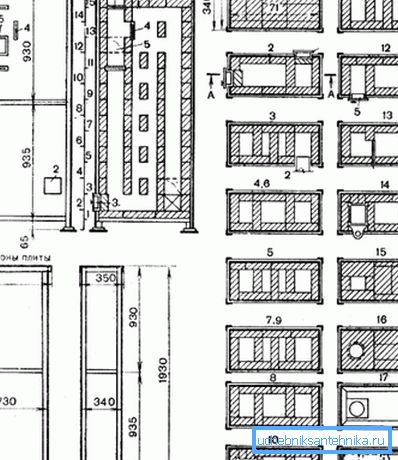

2. Le volet chauffant à paroi mince est placé dans un quart de brique. Pour répondre aux exigences de protection contre le feu, de telles structures sont souvent recouvertes de couvertures métalliques.
3. La surface des murs peut être enduite, carrelée de carreaux ou, une fois les joints terminés, laissée sans finition. Il est nécessaire de recouvrir la cheminée du four avec une protection de chauffage lors de sa pose.

1. Les appareils peuvent fonctionner selon deux modes de fonctionnement: hiver et été. Dans le premier cas, le design se réchauffe complètement, dans le second partiellement.

Faites attention! Lorsque le bouclier de chauffage est posé, des exigences accrues en matière de protection contre le feu sont appliquées. Par exemple, le périphérique doit nécessairement être construit sur une base distincte. Il doit être imperméabilisé.

Quel embrayage à préférer

Disposant les plaques chauffantes de leurs propres mains, en tenant compte de plusieurs recommandations.

1. Construction plus rationnelle en demi-brique. Les structures à parois minces sont toutefois chauffées plus rapidement et refroidissent rapidement.
2. Coucher? De plus, les briques nécessitent de se conformer à des mesures de sécurité incendie accrues. Ainsi, il est souhaitable de prendre de tels boucliers dans un boîtier en acier.
3. La température des produits de combustion ne devrait pas être inférieure à + 100 °. Sinon, la traction dans le four pourrait chuter de manière significative et du condensat commencerait à se déposer sur ses éléments.
4. Comme dans toutes les cheminées de fournaise, les vannes des vannes doivent utiliser des vannes pour le réglage. Sinon, par temps froid, la température dans les chambres baissera très rapidement.
5. L'ordre des boucliers chauffants est constitué de briques rouges ordinaires. Ils doivent être corpulents, le fossé dans le matériau nécessaire à l'isolation, mais c'est dans ce cas, n'importe quoi.
6. Pour le collage de la maçonnerie, il est nécessaire d'utiliser un mortier d'argile au four. Le mélange ciment-sable ne résiste pas aux températures élevées.

Régimes de travail

Selon le principe de fonctionnement, on distingue deux types d'appareils.

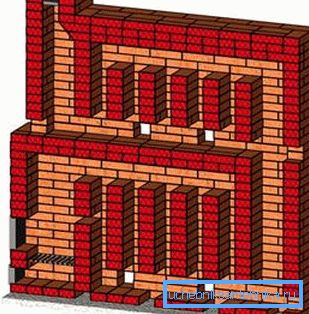

Boucliers de la Manche

1. À l'intérieur de cet appareil, il y a une sorte de labyrinthe de cheminées qui ont la même section.
2. Lorsque de telles plaques chauffantes sont placées, elles peuvent avoir des cloisons horizontales et verticales.
3. L'énergie thermique des parois des produits de combustion donne un mouvement uniforme sur toute la longueur des canaux.
4. Dans les appareils de type conduit, les ponts contournent souvent la cheminée. Ils sont clôturés par des cloisons. Il est nécessaire qu'en été, la cuisinière ne chauffe pas la pièce.

Dans les fours-cheminées, les cavaliers ne sont pas nécessaires car ils sont équipés de protections pour un meilleur transfert de chaleur. L'appareil destiné à une unité métallique puissante, par exemple, pour Bavaria (puissance thermique de 14 kW) sans un tel cavalier ne doit pas être installé. (Voir également l'article Biocarburants pour les foyers: caractéristiques.)

Appareils Bell

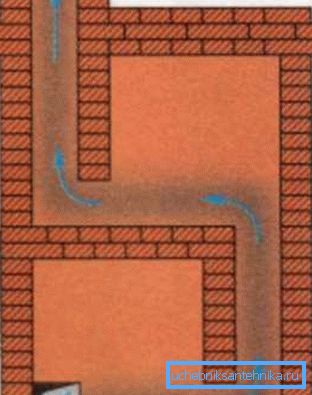

Le bouclier chauffant de type kolpak est constitué d'une ou plusieurs cavités, reliées par des cheminées. La sortie et l'entrée du canal en majuscules se font beaucoup plus en dessous du sommet de son plan.

Pourquoi est-ce nécessaire? L'air chauffé et les gaz de chauffage circulent toujours vers le haut. En pénétrant dans le bouchon, les gaz avant leur refroidissement seront localisés à cet endroit. Quand ils abandonneront leur chaleur, ils seront remplacés par une nouvelle portion de produits de combustion chauffés, et ils iront dans la cheminée dans la rue.

Faites attention! Il convient de garder à l’esprit que le bouclier à deux volets absorbera plus de chaleur des déchets qu’un autre volet. Leur coût est le même, car les coûts matériels sont équivalents.

Caractéristiques de la mise en oeuvre du circuit imprimé

1. En plus des appareils rectangulaires, lorsqu'il n'y a pas assez d'espace dans la pièce, un écran en coin est souvent équipé. Outre le fait que cette conception économise un volume utile, en raison de la plus grande surface d’échange de chaleur, elle dégage plus d’énergie.

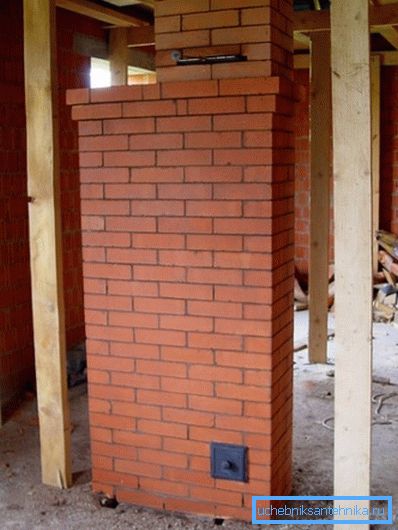

2. Si vous équipez le volet d'une chambre de combustion séparée, il est converti d'un élément supplémentaire du poêle en un équipement de chauffage à part entière.
3. Une propre chambre à combustible est nécessaire pour ne pas fondre inutilement le réchaud de cuisson. (Voir aussi l'article Chauffage d'une maison privée avec du bois de chauffage: caractéristiques.)

Conclusion

En fabriquant un écran chauffant de vos propres mains, vous augmenterez considérablement la productivité du four principal, grâce à l'amélioration de l'échange de chaleur dans la pièce.

Découvrez la vidéo dans notre article, il contient beaucoup d'informations supplémentaires.
