Mélanger des noeuds pour un sol calorifugé: appareil et

Le système de chauffage par le sol est un excellent ajout au chauffage par radiateur. Cependant, contrairement aux batteries traditionnelles, il appartient aux appareils de chauffage à basse température. Par conséquent, lorsqu’ils utilisent ces systèmes ensemble, les nœuds de mélange du plancher chauffant sont nécessairement installés. Ci-dessous, nous examinons de plus près la nature de ces dispositifs, leurs éléments et leurs fonctions.

Pourquoi utiliser une unité de mélange

Pour comprendre pourquoi vous avez besoin d'un mélangeur pour un sol chauffé à l'eau, vous devez tout d'abord comprendre le fonctionnement du système, ce que nous allons faire ci-dessous. Ainsi, pour les radiateurs et le chauffage au sol, le même caloporteur est fourni. De plus, il s’échauffa au maximum, c’est-à-dire à une température requise pour les radiateurs (jusqu'à 95 degrés).

Dans le même temps, la température de la surface du sol, conformément aux normes sanitaires, ne doit pas dépasser 30 à 31 degrés, sinon il serait inconfortable de marcher sur ce sol. Pour cette raison, la température du liquide de refroidissement, qui est introduit dans le circuit, est, selon l'épaisseur de la chape et le type de revêtement de sol, de -35 à 55 degrés.

Il en résulte que l'eau ne peut pas être alimentée directement du circuit par la chaudière, car sa température peut dépasser la limite autorisée. Juste pour abaisser, un thermo-mélangeur est appliqué pour un sol chaud. Il mélange le liquide de refroidissement chaud avec le plus froid, c.-à-d. ligne de retour

Faites attention! Si le chauffage d'une maison ou d'un appartement est réalisé à l'aide de circuits à basse température, les unités de mélange ne sont pas installées car, dans ce cas, il est inutile de les utiliser.

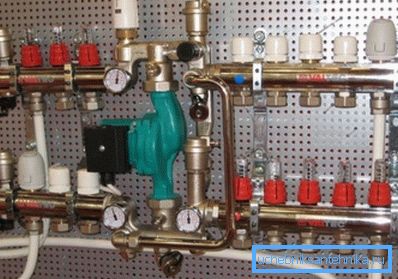

Nœud de mélange de périphériques

Conventionnellement, le travail du mélangeur en question peut être décrit comme suit:

• Le liquide de refroidissement chaud est fourni au collecteur de chauffage et repose sur la vanne de mélange pour un plancher chauffé avec un thermostat.
• Si la température du liquide de refroidissement est inférieure à la température requise, la vanne est activée et l’alimentation en liquide de refroidissement chaud s’ouvre.
• Dès que la température atteint la valeur souhaitée à la suite du mélange de liquides chauds et froids, la vanne coupe le débit de liquide chaud.

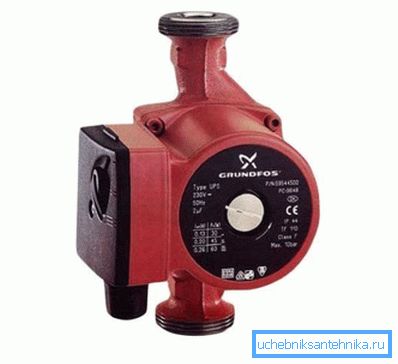

Je dois dire que le groupe de mélange pour un plancher chauffant est nécessaire non seulement pour ajuster la température, mais également pour faire circuler le liquide de refroidissement dans le circuit du système de chauffage. Par conséquent, le système comprend les éléments de base suivants:

En plus de ces deux éléments principaux, le système peut également être:

• Bypass - protège l'unité de mélange des surcharges.
• Vannes d'arrêt et de vidange.
• Évent d'air.

Il convient de noter que l'échangeur de chaleur de mélange doit être installé avant le circuit. Toutefois, le lieu même de son installation peut être différent:

• Dans la salle où le système est mis en œuvre plancher chaud.
• Dans la chaufferie.
• Dans la boîte de collection proche.

Types d'unités de mélange

La principale différence dans le fonctionnement des thermomélangeurs réside dans la conception des vannes de distribution. Les plus courants sont les appareils bidirectionnels et à trois voies. Vous trouverez ci-dessous un aperçu détaillé de leurs caractéristiques.

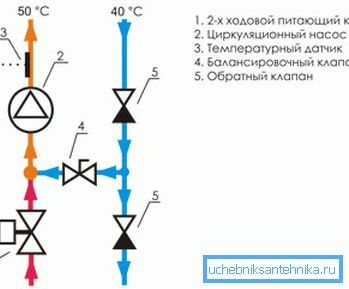

Valve à deux voies

Les vannes à deux voies sont également appelées alimentation. Une tête thermostatique est installée sur cet appareil. Elle contient un capteur de liquide chargé de surveiller la température du liquide de refroidissement qui pénètre dans le circuit du système de chauffage.

Le mélange du liquide de refroidissement est effectué selon le principe décrit ci-dessus, à savoir. le flux de retour est alimenté en continu et le liquide chaud uniquement lorsque cela est nécessaire.

Parmi les avantages de cette conception sont:

• Le système ne surchauffe jamais, ce qui augmente sa durée de vie.
• La vanne a une capacité de débit insignifiante, ce qui assure un contrôle en douceur de la température, c'est-à-dire sans changements brusques.

Pour ces raisons, la plupart des spécialistes utilisent des vannes à deux voies lors du montage du mélangeur pour sol chaud.

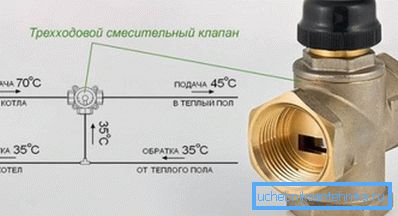

Mélangeur à trois voies

Cet appareil combine deux fonctions:

• Soupape d'alimentation de dérivation.
• Soupape de dérivation d'équilibrage.

Sa principale caractéristique est qu’il mélange une ligne de retour à froid et un caloporteur chaud. Les vannes à trois voies sont souvent équipées d'actionneurs pour contrôler les dispositifs thermostatiques et dépendants des conditions météorologiques.

On pense que les mélangeurs à trois voies sont universels et indispensables dans les grands systèmes, ainsi que dans les systèmes où des contrôleurs dépendant de la température sont utilisés.

Cependant, ils ont certains inconvénients:

• Il n’est pas exclu la possibilité d’alimenter le contour d’un sol chaud par un signal provenant d’un thermostat de caloporteur chaud d’une température de 95 ° C. Cela pourrait endommager le tuyau en raison d'une surpression. De plus, les changements brusques de température raccourcissent la durée de vie du système.
• Même une modification minime des paramètres du périphérique peut entraîner une modification importante de la température dans le circuit, qui est associée à une large bande passante du périphérique.

Faites attention! La durabilité du système dépend de la qualité de construction de l'unité de mélange et de la qualité des matériaux sélectionnés. Par conséquent, ces points doivent faire l’objet d’une attention particulière au stade de la conception du système.

Caractéristiques de l'installation de l'équipement

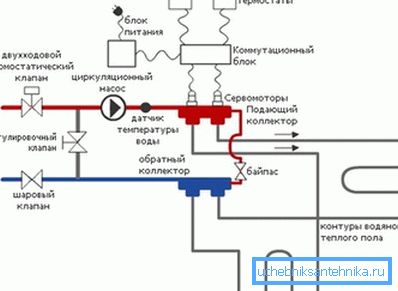

Il existe de nombreuses options pour connecter des équipements. Ci-dessous, le schéma le plus populaire du chauffage par le sol du site de mélange.

Il vous permet d’auto-assembler le système en connectant successivement tous les éléments importants:

• Chaudière;
• Nœud de distribution;
• Pipeline

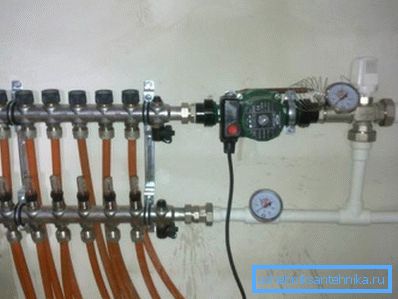

Avant de monter l'unité de distribution, vous devez installer une armoire métallique de protection pouvant être ouverte ou fermée. Dans certains cas, le nœud est monté complètement ouvert, c'est-à-dire sous la forme d'un stand. Dans ce cas, son accès est simplifié, mais la protection de la connexion en souffre.

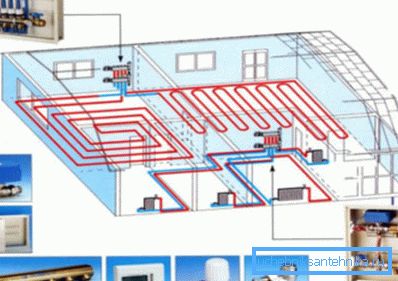

En règle générale, l'emplacement de l'armoire est choisi en fonction de l'emplacement des circuits. Si plusieurs branches sont utilisées, il est conseillé d'installer l'armoire au milieu, à la même distance des contours et à proximité des tuyaux principaux. Un tel emplacement «intermédiaire» offre les meilleures performances hydrauliques.

Il est préférable de commencer l'assemblage de vos propres mains en installant un thermomètre et des vannes d'arrêt, qui doivent être situés à toutes les sorties des circuits. Le plus souvent, les pièces permettant de régler le fonctionnement des flux d’alimentation et de retour sont fournies dans un kit de capteurs.

En mettant l'accent sur le schéma, il est possible d'installer correctement et assez rapidement le nœud de distribution, de lui connecter les tuyaux d'alimentation et de décharge et de s'assurer qu'un ou plusieurs circuits peuvent être fermés, ce qui peut être nécessaire pendant le fonctionnement du système.

Les pièces sont connectées à l'aide de raccords de compresseur, le kit d'installation, qui comprend:

• Les noix;
• Des coussinets;
• Clips de bague.

Astuce! Pour monter le système, il est préférable d’utiliser des raccords en laiton, même si leur prix est plus élevé. Cela est dû au fait que presque aucune accumulation de tartre ne se forme sur leurs murs intérieurs.

Dans les cas où le diamètre des pièces ne correspond pas, des adaptateurs sont utilisés.

Les instructions de montage sont les suivantes:

• Tout d’abord, deux tuyaux sont raccordés à l’unité de distribution - l’alimentation en fluide de refroidissement et le retour.
• Puis connectez les éléments de contour.
• Ensuite, les éléments du système sont installés dans l'ordre suivant:

• pompe de circulation;
• sortie d'air;
• robinet de vidange;
• mélangeur à trois voies.

Ce système vous permet de contrôler complètement le processus de chauffage.

Faites attention! Le fonctionnement du système décrit dépend entièrement de la chaudière - une baisse de température ou une limitation du débit de liquide de refroidissement entraîne une diminution de la température du plancher chauffant.

Ici, en fait, tous les éléments de base de l'installation de nœuds de distribution.

Conclusion

Les unités de mélange sont un élément nécessaire pour les systèmes de chauffage combinant des radiateurs traditionnels et un sol chaud. De plus, la durabilité du plancher chauffant dépend de la qualité du distributeur. Par conséquent, la qualité de son installation ne doit pas être moins prise en compte que la pose du sol chaud.

Dans la vidéo de cet article, vous pouvez apprendre des informations supplémentaires sur ce sujet.
