Montage pour radiateurs: sélection, installation et types de

09-05-2018
Chauffage

Les radiateurs sont généralement placés sous les fenêtres. Parfois, le projet prévoit un emplacement différent. Pour fixer les appareils de chauffage utilisés, montage mural ou au sol pour radiateurs radiateurs. Pour le moment, il en existe de nombreux types.

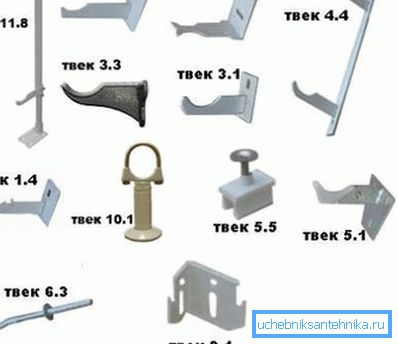

Le montage pour le chauffage des radiateurs est très varié.

Sélection et installation des attaches

Lors du choix des éléments de fixation, vous devez être guidé par ces moments:

  • matériau dont sont faits les radiateurs;
  • tailles de batterie;
  • matériau du mur;
  • dimensions de la fenêtre, leur nombre et leur localisation;
  • projet de conception de la salle.

Faites attention! Les instructions indiquent que plus le chauffage est lourd, plus le support doit être épais. Le matériel, le radiateur et les fixations doivent être identiques.

Après avoir évalué les aspects ci-dessus, vous pouvez sélectionner correctement le type de détenteurs et déterminer le nombre souhaité de détenteurs.

Fixations de calcul

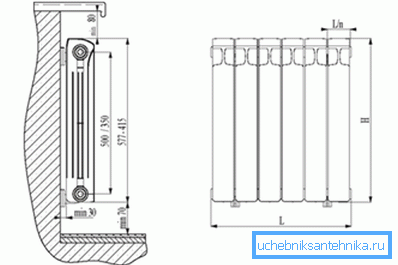

Distances à respecter lors de l’installation des piles.

Lorsqu'il est installé sous Windows, les distances suivantes sont respectées:

  • des sols devrait être d'au moins 8-12 cm;
  • aux murs d'environ 3-5 cm;
  • aux rebords de fenêtre, pas moins de 6-10 cm.

Environ combien de montages ont besoin d’un radiateur.

Leur nombre dépend de la longueur de l'appareil de chauffage.

  1. Lorsque les sections sont petites - jusqu'à 10 pièces, 2 supports sont placés en haut et un autre en dessous.
  2. Si la batterie est composée de 10 à 14 cellules, 3 fixations sont installées en haut et 2 en bas.
  3. Sous chaque 4-7 sections suivantes d'une batterie en fonte et de 10 analogues en aluminium et tubulaires de leurs propres mains, un support est ajouté en haut et en bas.

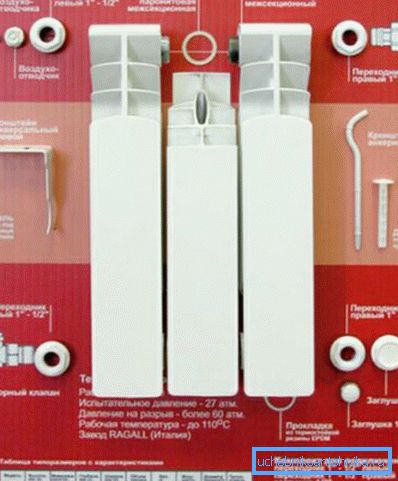

Chaque détail a sa place

Marquage des supports de montage

Une question très importante est de savoir comment marquer l’attachement pour les radiateurs.

  1. La meilleure option est lorsque le chauffage est situé exactement au milieu de la fenêtre. Sur cette base, trouvez le centre de l'ouverture sur le mur et tracez une ligne verticale.
  2. De plus, il y a 2 options. Si le câblage est plus bas, tracez une ligne horizontale marquant le bord supérieur de la batterie. Lors de l'installation de radiateurs avec raccordement latéral, il est important de placer les tuyaux de chauffage. Dans ce cas, mettez de côté la ligne horizontale venant du tuyau d'alimentation (supérieur).
  3. Mesurer les espaces entre les supports sur la batterie. Reportez-les par rapport aux lignes tracées.

Types de titulaires

Crochets sur une planche en acier.

L'ordre et les règles d'installation des batteries ne dépendent pas de leur type, seul le type des supports change.

Supports de radiateur en fonte

Les supports pour radiateurs en fonte sont les plus épais et les plus lourds, car au fil des ans, il faut garder beaucoup de poids. Ces broches courbes ou crochets plats sont fabriqués séparément ou attachés à une bande d’acier de 2-3 pièces.

Les produits ne sont pas peints ou un revêtement blanc (standard) est appliqué sur eux. Pour commander, vous pouvez choisir une couleur différente.

Le support le plus courant pour les radiateurs en fonte.

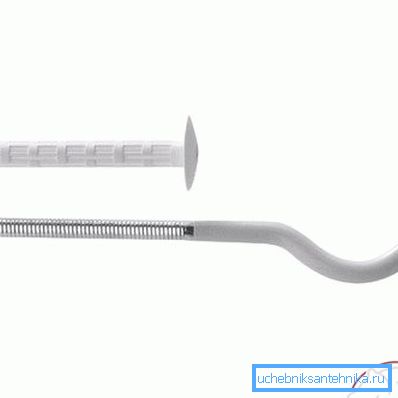

Dans le porte - goupille en acier photo.
  1. Porte-épingles en fonte.
  2. Supports en acier réglables. Ils permettent de modifier l’espace entre le mur et le radiateur tout en réglant la batterie horizontalement et en hauteur.
  3. Supports en acier.
  4. Les détenteurs regroupés sur une bande de métal.

Faites attention! Avant d'acheter, tenez compte de la taille des supports. Ils sont fabriqués sous les sections de fixation à différentes profondeurs. Dans tous les cas, le titulaire doit s’assurer que l’écartement par rapport aux murs n’est pas inférieur à 30-50 mm.

En plus des supports à broches pour les batteries, des crochets en fonte sont également fabriqués. Ils sont complétés avec des goujons. Le produit est monté comme suit: un trou est percé dans lequel est enfoncée une cheville en plastique. Le support est vissé dans celui-ci, avec un filetage sur un côté.

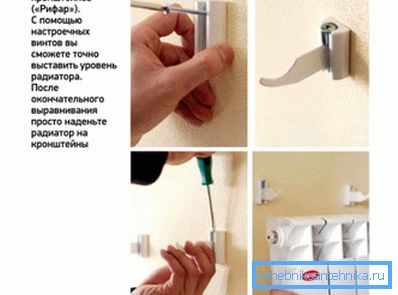

Brèves instructions d'installation.

En plus de la fixation murale, il existe également une installation extérieure de fonte à l'aide de pieds. Leur prix dépend si leur hauteur peut être ajustée ou non.

Les arcs supérieurs, qui fixent les sections sur le support, diffèrent également. Ils sont constitués de fil d'acier ou ont la forme d'une chaîne de maillons conjugués mobiles. Dans tous les cas, les radiateurs sont fixés à la butée à l’aide de vis et d’arcs.

Fixations pour batteries bimétalliques et en aluminium

Support universel pour bilame et aluminium.

Fixation pour radiateurs en aluminium et bimétal similaire à celle des analogues pour la fonte, mais en métal mince.

  1. Les supports universels angulaires les plus demandés pour les deux types d'appareils. Ils sont en haut et en bas sont équipés d'évidements pour le collecteur. De ce fait, ils peuvent être montés à gauche et à droite.
Racks de sol.
  1. Les jambes pour bilame et aluminium ne produisent pas. Mais ils produisent des racks qui permettent l'installation de batteries au sol. Un tel support est d'abord fixé au sol, puis un radiateur est placé et fixé dessus.

L'utilisation de supports de plancher est optimale lorsque les murs ne peuvent pas supporter de poids supplémentaire. Par exemple, il est difficile de monter des radiateurs sur des panneaux sandwich, du verre, des panneaux de gypse.

Support pour les appareils en acier

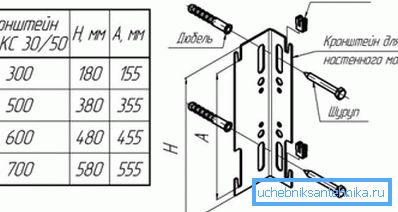

Quincaillerie standard pour radiateur à panneau.

Il existe deux types de tels dispositifs: les homologues de panneau et tubulaires.

Ils ont besoin de différents types d'attaches.

  1. Des supports spéciaux sont soudés aux parois arrière des batteries du panneau. Avec leur aide, les appareils sont accrochés aux supports. Ce support pour radiateurs en acier a une forme spéciale, conçu pour les supports.

Faites attention! Lors de l’installation de panneaux, vous devez surveiller attentivement le positionnement vertical des supports, car 4-6 agrafes doivent toucher les crochets avec précision. Il est nécessaire que le mur était absolument lisse et même.

  1. Le poids du radiateur étant faible, il suffira de le fixer sur les supports du dessus. Du bas, vous pouvez mettre des supports, ils lui donneront une direction horizontale. Ils s'accrochent aux crochets avec des crochets et ne butent que contre le mur.
  2. Pour plus de fiabilité, la pièce de fixation des radiateurs en acier face au mur se dilate.

Le tableau du bas montre les dimensions des supports décrits.

Modèle de support Longueur, en centimètres Hauteur totale en centimètres (N) Distance entre le crochet supérieur et inférieur en centimètres (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35,5
LK-KS / 60 60 48 45,5
LK-KS / 70 70 58 55,5

Il existe des bandes spéciales pour une installation facile. Ce sont les bandes de métal ayant des pinces en plastique par le bas et par le haut. Avec cette méthode de fixation du support sur le radiateur n'est pas nécessaire. Les bandes sont vissées au mur, la batterie y est insérée, maintenue par des crochets en plastique.

Le support de fixation d'un radiateur de tube chauffant ressemble à un produit pour un analogue en coupe.

Il est également constitué de crochets, uniquement de taille différente, munis de garnitures en plastique.

Monture SMB.
  1. Les fabricants produisent également un support SMB spécial avec crochets pour tubes.
  2. Il s’agit d’une plaque d’acier munie de clips en plastique et d’un support pour l’étagère de batterie ci-dessous.
  3. De telles fixations peuvent être utilisées lorsque le poids d'un radiateur rempli de liquide de refroidissement ne dépasse pas 100 kg.
  4. L'installation de la batterie est extrêmement simple. Installez l'appareil sur un support, amenez-le jusqu'aux clips. Ceux qui attrapent le tube proche, snap.

Il existe également un deuxième modèle pour une installation simplifiée - le support SVD. Il se compose de deux nœuds. Le premier est fixé au mur, le second à la batterie. Lors de l'installation de l'appareil, ils s'accouplent et sont reliés par une boucle en acier.

La fixation au sol de telles batteries peut être réalisée à l’aide de butées tubulaires soudées en usine ou de crémaillères. Sur eux, l'appareil est accroché, le rack lui-même pour la fixation du radiateur est fixé au sol.

Conclusion

Il existe plusieurs types de supports pour radiateurs de chauffage. Ils peuvent être à la fois mur et sol. Les modèles standard sont fiables, cependant, il est plus difficile de les monter. Des outils et des courroies pour une installation simplifiée réduisent les coûts de main-d'œuvre et de temps, mais leur coût est supérieur.

La vidéo dans cet article contient des informations visuelles.
