Noeud de mélange pour un sol calorifugé: nomination,

L'unité de mélange par pompage pour le chauffage par le sol est une partie nécessaire et très importante du système de chauffage par le sol, sans laquelle son fonctionnement normal est impossible. Nous examinerons le but et le principe de fonctionnement de ce site, ainsi que l’apprentissage de l’assemblage autonome du mélangeur.

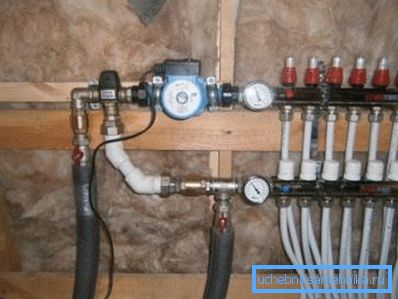

Module de mélange pour chauffage par le sol

But

Pour mieux comprendre l'objectif de l'unité de mélange, considérons le dispositif du système de chauffage par le sol. Dans la chape, des tubes en métal et en plastique ont été posés pour faire circuler le liquide de refroidissement.

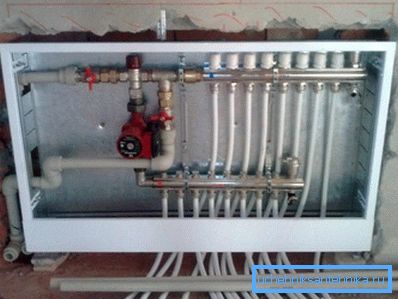

Une extrémité de chacun de ces tubes est connectée au collecteur d’alimentation, l’autre au collecteur. Les tubes eux-mêmes sont disposés sous la forme de contours d'une forme ou d'une autre.

L'eau chaude passe de la chaudière de chauffage au collecteur d'alimentation, puis passe à travers les contours du plancher chauffant et pénètre dans le collecteur collecteur, d'où elle retourne à la chaudière déjà refroidie. Dans la chaudière, il réchauffe et entre dans le collecteur d'alimentation.

En règle générale, les maisons sont équipées de systèmes de chauffage combiné comprenant des radiateurs et des planchers chauffants. Le fluide caloporteur est chauffé par la chaudière.

La température de l’eau qui a traversé l’échangeur thermique de la chaudière est d’environ 75 - 95 ° C, ce qui est tout à fait acceptable pour les radiateurs, mais il n’est pas acceptable de l’alimenter dans les contours du sol.

Le chauffage par le sol est un système à basse température, qui nécessite un caloporteur ne dépassant pas 35 - 50? С. Cependant, le mode de fonctionnement de la chaudière n'implique pas de telles valeurs, d'autant que cette température est évidemment insuffisante pour les radiateurs.

Faites attention! Pour résoudre la contradiction existante, une unité de mélange d'un sol chauffé à l'eau est utilisée, qui mélange le liquide provenant du collecteur de chauffage de retour dans l'alimentation en eau chaude, abaissant ainsi la température de départ au niveau requis.

Principe de fonctionnement

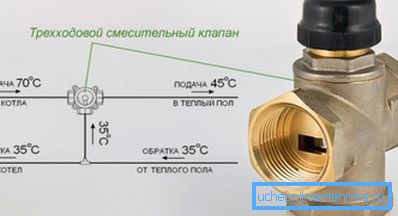

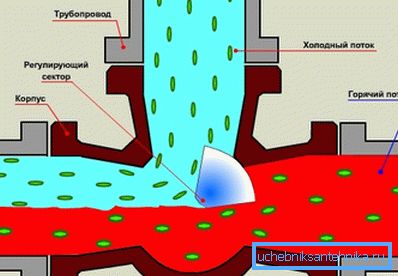

Le principe de fonctionnement de l'unité de mélange est basé sur l'utilisation d'une vanne à trois ou deux voies. Il s’agit d’un appareil sanitaire à deux entrées et une sortie (deux sorties et une entrée - en fonction de l’installation et de la tâche à accomplir).

La vanne a trois positions:

1. L'entrée 1 est ouverte, l'entrée 2 est fermée, la sortie est ouverte.
2. L'entrée 1 est fermée, l'entrée 2 est ouverte, la sortie est ouverte.
3. Les deux entrées et sorties sont ouvertes.

La gestion (commutation) se fait manuellement ou par une tête thermostatique, vous pouvez également connecter un servo. Nous sommes intéressés par l'option avec une tête thermostatique.

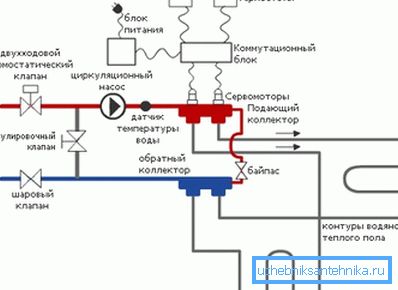

Considérons maintenant le travail de l’ensemble du site:

• De l’eau chaude d’une température de 70 à 95 ° C est fournie à l’une des entrées de la vanne;
• Une pompe de circulation et un collecteur d’alimentation en liquide de refroidissement aux contours du sol sont raccordés à la sortie de l’appareil;
• Le collecteur de retour du système est connecté au tuyau de retour allant à la chaudière, mais une branche est raccordée à la deuxième entrée de la vanne à trois voies, à travers laquelle l'eau froide entre dans l'eau chaude;
• La tête de la vanne thermostatique est équipée d’un capteur à distance qui mesure la température de l’eau dans le collecteur d’alimentation;
• Le thermostat est réglé de sorte que, si la température au niveau du collecteur d’entrée augmente au-dessus d’une valeur prédéterminée, la vanne ferme l’entrée raccordée au débit de liquide de refroidissement de la chaudière et que l’eau dans les circuits de plancher circule dans un court cercle sans la chaudière;
• Dès que la température dans le collecteur d'alimentation tombe en dessous d'une valeur prédéterminée, la vanne ouvre à nouveau l'entrée avec de l'eau chaude et le sol commence à se réchauffer.

Faites attention! En règle générale, dans les petits systèmes, on utilise une vanne à deux voies dans laquelle il n'y a pas de position dans laquelle l'alimentation en eau chaude est ouverte et l'entrée raccordée au retour est fermée. Ceci élimine la pénétration de liquide de refroidissement surchauffé dans le système, ce qui entraîne de nombreux accidents.

Variétés et composition

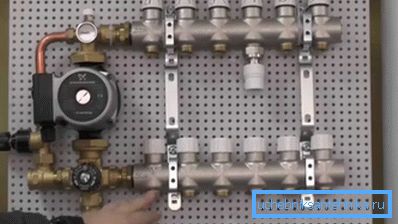

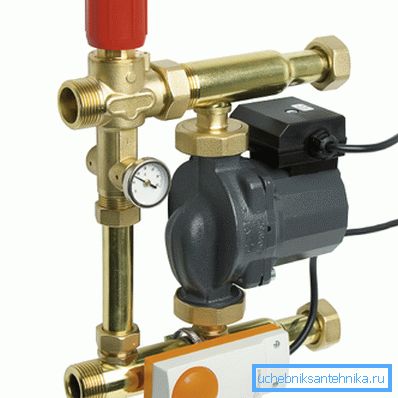

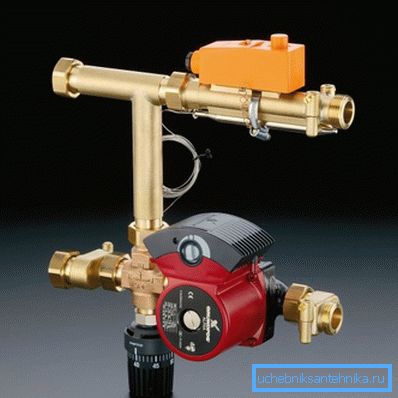

Le marché de la plomberie moderne en abondance offre des nœuds de collecteurs prêts à l'emploi avec un système d'alimentation en eau de retour et des modules de mélange séparés avec une pompe et tous les détails nécessaires dans le kit. La plupart des fabricants de systèmes de chauffage par le sol ont les deux options en stock.

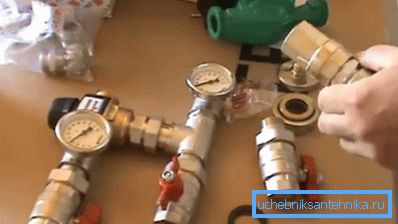

Dans le même temps, presque tous les fournisseurs de plomberie proposent toujours toutes les pièces nécessaires à l’auto-assemblage de composants similaires, tels que pompes, vannes, appareils de mesure, thermostats avec capteurs, robinets et tous les raccords nécessaires pour les connecter à un système unique. Pour cette raison, il n’est pas difficile aujourd’hui d’assembler vous-même un système de mélange en état de fonctionnement, sans pour autant nuire à la qualité de l’assemblage en usine.

Faites attention! Le prix d'un module d'usine sera nettement plus élevé que celui d'un module auto-assemblé, tandis que la disponibilité de composants de haute qualité rend un tel montage possible, même pour un amateur.

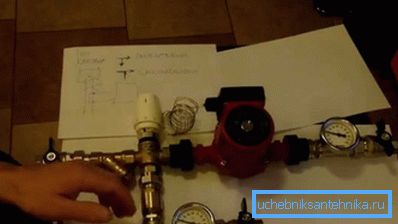

Pour l’auto-assemblage, vous aurez besoin des pièces suivantes:

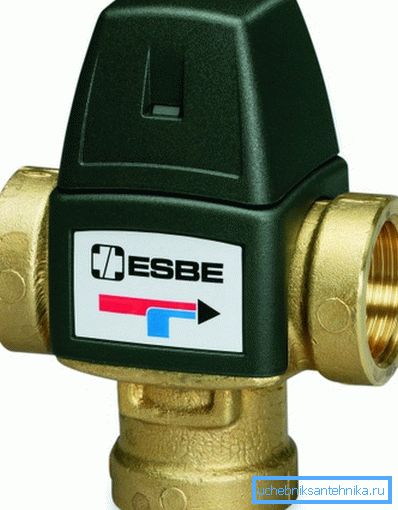

• Vanne à trois voies avec tête thermostatique et capteur à distance;
• Plusieurs vannes à bille (2 - 5);
• Pompe de circulation;
• Deux thermomètres et un manomètre;
• Tee Splitter;
• Adaptateurs et raccords pour pièces de commutation.

Faites attention! Dans le montage minimal, vous pouvez vous passer de thermomètres et de manomètres, vous pouvez également exclure les vannes à bille, mais cela n’est pas souhaitable.

L'assemblée

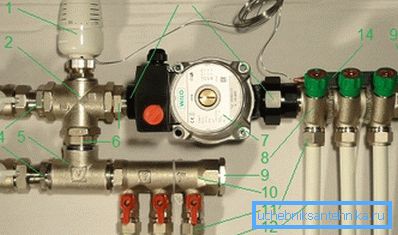

Si vous n'acceptez pas de trop payer pour le montage en usine, notre attention est portée à notre attention. Pour que ce soit plus clair, prenons par exemple le nœud terminé et nous le développerons.

1. Commençons par la vanne à trois voies 1? (2). Nous enroulons la tête thermique (1) sur sa tête avec un capteur à distance, que nous ne touchons pas encore.
2. À une entrée de vanne, fixez une vanne à bille américaine (3) en utilisant une plaque de connexion 1? - ?? (4). À la deuxième entrée on attache un tee 1? (5) utiliser le mamelon 1? (6). En té, fixez le même robinet à tournant sphérique que l’entrée du mélangeur.
3. À la sortie de la vanne (marquée «AB»), nous connectons la pompe de circulation (7) avec un écrou borgne avec un filetage femelle 1? (13). Relier le collecteur d’alimentation à la sortie de la pompe 1? - ?? (8).
4. Raccordez le collecteur de retour (10) à la sortie libre du té connecté à la vanne et à la vanne à boisseau sphérique. Entre le té et le collecteur, il est souhaitable d'installer un thermomètre pour surveiller la température du flux de retour. Pour des raisons de fiabilité, le clapet antiretour peut être équipé d’un clapet anti-retour pour éviter tout reflux.
5. Maintenant, prenons le capteur de température à distance (14) et l’installons sur le collecteur d’alimentation à l’aide de colliers. Pour un fonctionnement plus précis de l'appareil, cet endroit peut être chauffé.
6. Les collecteurs sont fermés avec des bouchons (9), nous leur raccordons des tuyaux de contours d’un sol chaud (12) à l’aide de raccords (11), et nous connectons des tuyaux pour les tuyaux d’alimentation et de retour provenant de la chaudière aux vannes à boule.

Faites attention! Il est conseillé de munir le système de deux thermomètres pour surveiller la température des collecteurs d'alimentation et de retour. Cela aidera à configurer correctement la pompe.

Conclusion

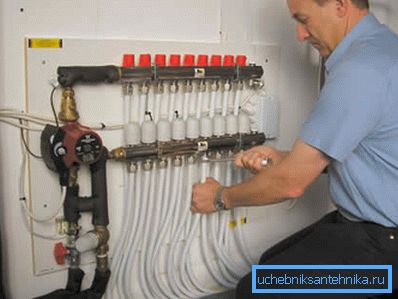

Chaque homme, qui au moins une fois a tenu une clé dans ses mains, sera capable d'assembler un noeud de mélange pour un sol chaud avec ses propres mains. Il suffit de suivre les instructions et de regarder la vidéo dans cet article.
