Nous fabriquons une chaudière avec nos propres mains

Bien sûr, la construction d'une chaudière de ses propres mains intéresse de nombreux propriétaires de maisons privées, car c'est un moyen efficace d'économiser de l'argent, ainsi que la satisfaction morale que procure une personne qui fait quelque chose par elle-même. Et il n’est pas toujours possible d’acheter une unité d’usine en raison de son coût élevé, car les prix de tels produits ne rentrent pas dans les salaires du résident moyen de la Russie.

Nous allons maintenant voir comment fabriquer un tel appareil de chauffage avec un échangeur de chaleur en brique et voir le clip vidéo ci-joint.

Nous faisons tout nous-mêmes

Aperçu général

• De manière générale, la conception des chaudières de chauffage peut être très différente de celle de leurs homologues, car elle prend en compte non seulement la puissance et le type de combustible de l'unité, mais également ses caractéristiques individuelles.
• Tout d’abord, il s’agit de la conception de l’échangeur de chaleur, qui peut être constitué de tuyaux interconnectés, ainsi que de tuyaux et de réservoirs en tôle d’acier, tout en remplissant la même fonction et avec la même puissance.
• Bien sûr, pour fabriquer vous-même un tel nœud, vous avez besoin d’expérience et, étant donné que seul un soudeur expérimenté peut cuisiner une chaudière (échangeur de chaleur), il est préférable de faire appel à un spécialiste qui n’a pas de compétences professionnelles dans ce secteur.. N'oubliez pas que la soudure doit être de très haute qualité car le réservoir contiendra une eau capable de s'infiltrer dans la fente, dont la taille est inférieure à un micron.
• Si vous savez travailler avec une meuleuse (meuleuse d'angle), si vous avez une chaudière de chauffage sous les yeux, vous pouvez préparer indépendamment les pièces de l'échangeur de chaleur et confier le travail de soudure à un professionnel.. Mais il est très important d'observer avec précision les dimensions et les proportions, sinon le travail de soudage sera tout simplement impossible en raison de l'incohérence des dimensions.
• Ici aussi, vous avez besoin des compétences d'un poseur de poêle ou au moins d'un maçon - vous devez ériger des briques et, selon certaines règles, chaque dessin de la chaudière de chauffage ayant ses propres caractéristiques en raison de leur taille différente.

Note Nous examinerons plusieurs modèles que vous pouvez réaliser indépendamment ou avec l’aide d’un soudeur professionnel.

Numéro d'option 1

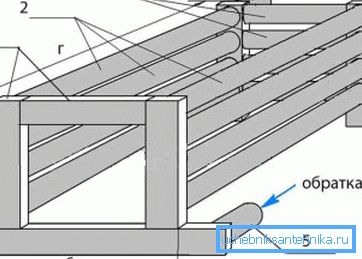

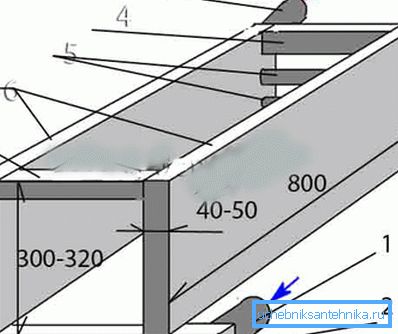

Dans le profilé creux à utiliser pour les paniers verticaux. Découpez des trous ronds correspondant au diamètre du tuyau correspondant - ceci est effectué par soudage électrique ou par un coupe-gaz. Cette opération est effectuée des deux côtés et en même temps, avec chacun d'eux, du côté du profilé de 60 mm, découpez quatre trous d'un diamètre de 50 mm et quatre de 40 mm chacun dans le plan de 40 mm.

Toujours dans la partie inférieure de la structure, un trou rond de 50 mm de diamètre est percé, en partant du bas pour le retour (eau refroidie) et en partant du trou opposé du côté opposé au dessus pour alimenter le caloporteur chaud.

Note Dans tous les cas, après le soudage, il y aura des creux sur la surface du métal, mais ce travail doit être aussi clair et délicat que possible. Par conséquent, supprimez toutes les irrégularités dans le plan avec la meuleuse, et les faces internes des trous, si nécessaire, doivent être traitées avec une lime ronde ou semi-circulaire.

Lorsque tous les flans seront ramenés à leur état d'origine, vous aurez besoin d'un plan plat horizontal - il peut même s'agir d'un bouclier en bois, éjecté des planches, il suffit de le faire tremper préalablement avec de l'eau pour le protéger contre les étincelles.

Les instructions recommandent tout d’abord d’assembler (souder) les parois avant et arrière, puis de monter les autres éléments. Ces deux panneaux sont installés dans une position strictement verticale opposée l'un à l'autre et, à leur tour, tous les tuyaux sont soudés. Seul ce travail est mieux effectué avec un assistant afin de permettre la fixation des pièces à angle droit.

Lorsque le cadre est prêt, vous pouvez brasser les extrémités ouvertes sur un profil rectangulaire et souder les tétines d’alimentation et de retour décrites ci-dessus. Tout - vous devez maintenant meuler les coutures avec une meuleuse et vérifier l'étanchéité de la structure en tapant de l'eau dessus et en la laissant reposer pendant 1-2 heures. Dans ce cas, si le travail n'est pas entièrement qualitatif, vous verrez des taches sombres sur les coutures - ce sont des fuites.

Option numéro 2

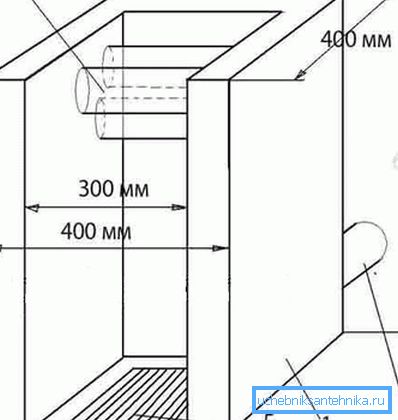

Note Si une tôle d'acier résistant à la chaleur d'une épaisseur de 3 à 5 mm est disponible, l'installation de la chaudière de chauffage, plus précisément, l'installation de l'échangeur de chaleur lui-même peut être grandement simplifiée.

En fait, cette conception ne nécessite pas de commentaires détaillés car toute la structure est presque entièrement constituée de feuilles (capacité) soudées les unes aux autres, communiquant les unes avec les autres par le biais de profils tubulaires.

Et bien sûr, des connexions pour l’alimentation et le retour du liquide de refroidissement se trouvent à l’avant et à l’arrière. Malgré la simplicité apparente du produit, les travaux de soudure doivent à nouveau être effectués par des professionnels, faute de quoi il y aurait un risque de fuite des coutures.

Note Les dimensions de cette conception peuvent être modifiées en fonction de la taille du four. Mais en même temps, la section transversale du profilé tubulaire et l'épaisseur de la tôle d'acier doivent rester inchangées.

L'assemblée

Nous ne nous attarderons pas en détail sur les règles et paramètres de la pose du poêle, car il s’agit d’un sujet assez vaste qui doit être mis en évidence dans un article séparé - nous examinerons les dispositions générales.

Comme nous l'avons mentionné ci-dessus, les dimensions de l'appareil de chauffage peuvent être modifiées, mais dans ce cas, les dimensions du poêle conviennent parfaitement à une maison de campagne ou un chalet, dont la superficie ne dépasse pas 90-100 m² avec système de chauffage standard (radiateurs). Par conséquent, il est nécessaire de prendre en compte que dans chacun des appareils de chauffage, il n’y aura pas plus de 7 à 8 sections, le système sera à deux tuyaux et qu’il n’y aura pas de second circuit (plancher chauffant).

Sans faute, le four doit reposer sur une fondation en béton et tous les paramètres doivent être strictement conformes aux valeurs verticale et horizontale, c’est-à-dire tout en respectant l’angle de 90 °. L'échangeur de chaleur doit être réglé de telle sorte que sa partie supérieure soit inférieure au circuit d'alimentation, d'au moins 10 mm - ceci afin d'éviter les embouteillages dans le système.

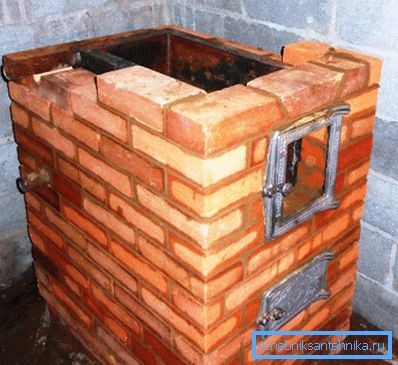

Les murs posés autour de l'échangeur de chaleur doivent dépasser d'au moins 20 à 30 mm de hauteur (une demi-brique), et la partie supérieure du bâtiment est recouverte d'un poêle en fonte, très pratique pour les maisons de campagne et les pavillons. Dans le même temps, la plaque en fonte doit constituer un élément facilement amovible (tel qu'un couvercle) afin de permettre un accès préventif au nettoyage de la suie - ceci augmente considérablement l'efficacité de l'unité.

Construction verticale

Si l'appareil de la chaudière est conçu uniquement pour le circuit de chauffage, vous pouvez utiliser une conception verticale étroite, dans laquelle il y aura une table de cuisson avec une plaque de cuisson au dessus ou elle n'existera pas du tout. Pour une telle structure est utilisé le même échangeur de chaleur, qui est décrit dans l'option n ° 2, seules ses dimensions doivent être adaptées à la taille du four.

Option économique

Cette option implique que la chaudière soit située au sous-sol ou au rez-de-chaussée - cela vous permet de constater la différence entre le bas de la chaudière et la coupe supérieure de la cheminée, qui doit être d'au moins 7 m!

Faites attention au dessin - sur la cheminée de la chaudière (ci-dessus), il y a un poêle ou un bouclier de chauffage, tandis que la chaudière doit être juste sous le poêle ou le bouclier. En bout de ligne, la cheminée de la chaudière passe par le système de tirage de la fournaise. Une vanne est installée à la sortie de la chambre de combustion de la chaudière. Elle est fermée lors de l'utilisation de la chaudière et ouverte lors du fonctionnement de la fournaise.

Conclusion

Nous nous sommes concentrés uniquement sur les dispositions générales, sur la fabrication d'une chaudière de chauffage de nos propres mains, et même dans ce cas, ce ne sont là que quelques-unes des options les plus recherchées. En fait, il existe de nombreux systèmes et méthodes, et chacun d’entre eux mérite d’être examiné dans un article séparé.
