Nous posons des tuyaux de chauffage sur le sol, créons

L’option la plus économique pour chauffer une pièce est de chauffer les tuyaux au sol. Nous évoquerons ci-dessous les avantages et les inconvénients des différents matériaux. En règle générale, on utilise du polyéthylène réticulé ou du métal-plastique, qui est également du polyéthylène, combiné uniquement à partir de deux modifications: réticulé (intérieur) et habituel (extérieur).

Outre les avantages de ces matériaux, nous vous expliquerons également les règles d'installation d'un système de chauffage par le sol et, en outre, verrons la vidéo dans cet article.

Système de chauffage par le sol

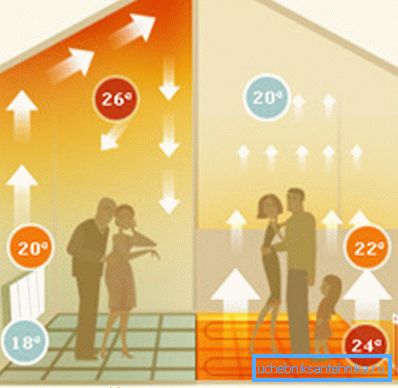

Note Faites attention à la figure du haut - elle montre comment l'air se réchauffe des radiateurs et du système de chauffage par le sol. Dans le premier cas, la température la plus élevée est concentrée sous le plafond, ce qui entraîne un gaspillage d'énergie (il est nécessaire de chauffer davantage pour chauffer la pièce par le bas). La deuxième option montre comment l'air chaud qui monte se refroidit progressivement, ce qui est utile non seulement sur le plan financier, mais aussi pour la santé.

Matériaux

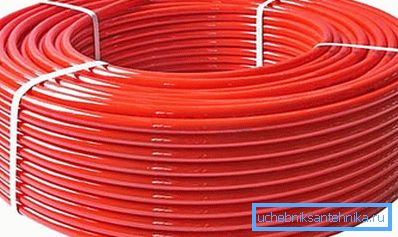

• Le polyéthylène réticulé pour la mise en place d’un système de chauffage par le sol peut résister à des pressions allant jusqu’à 10 bars, ce qui est suffisant pour toute chaudière autonome et même pour le chauffage centralisé (si, bien sûr, un tel raccordement est possible). La pose d'un tel tuyau est réalisée à l'aide d'étriers en plastique, qui sont fixés au raccord par un ruban adhésif. Un tel dispositif de montage permet de résister à l'étape d'installation, ce qui est important pour l'installation d'un tel système de chauffage. Les murs en polyéthylène sont capables de résister à des températures d'eau allant jusqu'à 110 ° C, mais le liquide de refroidissement n'atteint jamais une telle marque. Le tuyau est donc parfaitement protégé à cet égard.

• De plus, pour les systèmes de plancher chauffés à l'eau, un stratifié à base de métal est utilisé - il s'agit du même polyéthylène, à seulement deux modifications, avec une couche de feuille d'aluminium au centre.. Ainsi, la couche supérieure est constituée de PE ordinaire, puis de la colle, une feuille d’aluminium, de la colle et du plastique réticulé central. Les paramètres techniques généraux sont presque les mêmes que ceux du polyéthylène réticulé conventionnel, mais le stratifié à base de métal présente deux avantages distincts: son prix plus bas et la rigidité de la paroi (due au renforcement).
• Le fait est que les tuyaux de chauffage en polyéthylène dans la chape doivent être remplis d’eau avant de verser la solution sur eux pour qu’ils ne se déforment pas sous la pression, mais le plâtre métallique n’en a pas besoin - la couche de renforcement en feuille d’aluminium protège parfaitement le tuyau de la compression. Mais lors du choix d'un matériau, il est très important de vérifier la couche de feuille d'aluminium: il ne devrait pas y avoir de joint, elle doit être collée. La couche sans soudure peut être simplement lisse (sans cicatrice) ou recouverte d'un chevauchement.

Recommandation. Vous pouvez rencontrer une telle situation - dans le magasin, on vous proposera un stratifié de métal sans soudure, mais les instructions du fabricant éclaireront d'une manière ou d'une autre ce paramètre. Dans ce cas, demandez au vendeur de couper un tuyau de 5 mm de la bobine et de le diviser pour inspection visuelle. Si de tels tests vous sont refusés, vous ne devriez pas acheter ce matériel.

Travail de montage

Nous ne décrirons pas en détail comment la chape est coulée - l'article ne traite toujours pas de cela - mais nous abordons toujours les exigences de base pour l'installation d'un système de chauffage par le sol (les mêmes pour l'eau et l'électricité).

Tout d’abord, vous devez chauffer la base afin de ne pas utiliser la chaleur gratuitement, et également (surtout dans le secteur privé au premier étage) d’installer une étanchéité à l’isolant et, si nécessaire, de renforcer la chape inférieure avec un treillis en plâtre ou même un renforcement.

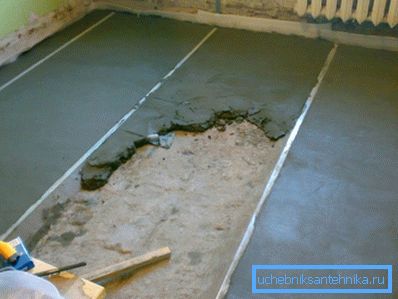

Le remplissage se fait au niveau des balises - la base doit être plate pour que le tuyau tombe sur le sol de manière uniforme, sans différence de hauteur. En outre, après avoir versé la couche inférieure, il faudra 28 jours pour commencer l’installation, ce qui permettra à la solution de sécher complètement et vous pourrez y fixer les supports sans crainte que la cheville ne reste pas collée.

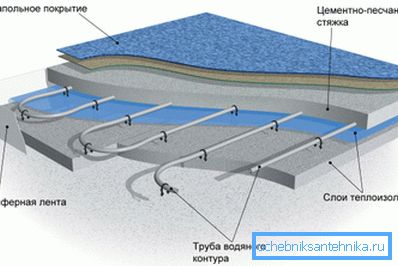

Dans l'image supérieure, vous pouvez voir un plancher chaud dans la section; ce n'est qu'ici que l'élément calques d'isolation thermique implique également une chape inférieure, et directement sous le tuyau, il est préférable d'étaler la mousse de polyéthylène épandue comme réflecteur chauffant.

Il peut arriver (surtout dans les nouveaux bâtiments) que la chape soit prête et qu'elle ne soit pas isolée, puis dans les régions froides, des feuilles de mousse de polystyrène extrudée sont placées dessus, qui sont encore mieux recouvertes d'une feuille qui a la capacité de réfléchir le rayonnement infrarouge.

Le tuyau peut être posé dans des supports spéciaux conçus pour l'installation de planchers chauffants ou sur des clips en plastique ordinaires, en les fixant dans le sol avec des chevilles et des vis.

Le meilleur pas est de 15 à 20 cm - cela vous permet de chauffer uniformément la surface et aucune chute de température ne sera ressentie. Afin de plier avec force le plastique renforcé de métal et de ne pas l'endommager, un ressort en acier de 18-20 mm de diamètre (une pièce de 20-25 cm suffit) est placé sur le tuyau avec une section de 16 mm.

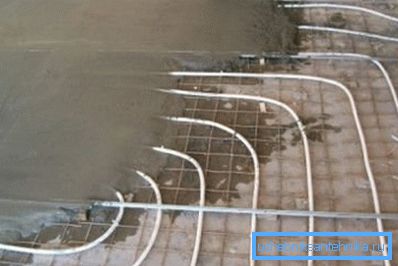

La couche supérieure de la chape est coulée exactement de la même manière que celle du bas - les balises sont installées au-dessus du tuyau monté, comme sur la photo ci-dessus et une solution est versée dessus, dans laquelle un plastifiant est ajouté sans faute. Un essai de démarrage du chauffage peut être effectué immédiatement après le coulage, mais il ne doit en aucun cas être laissé sur - la solution va se fissurer à cause de la température.

Conclusion

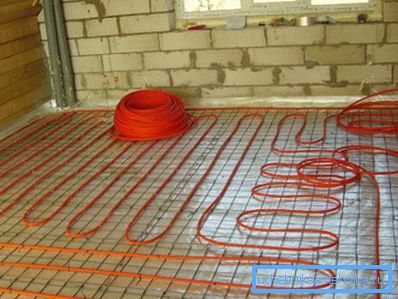

Si vous installez un sol chaud de vos propres mains, vous devez alors absolument calculer la quantité de tuyau qui ira dans une zone donnée (il peut être posé avec un serpent ou une spirale) de manière à ce qu'il n'y ait pas de raccords métalliques de connexion sous la chape. Au cas où une baie ne suffirait pas pour une certaine section, divisez-la en deux ailes, évitant ainsi l’accouplement caché (voir aussi l’article Comment bien choisir les tuyaux pour le chauffage: nous comprenons les types de joints et de matériaux).

Bonne chance!
