Pompe de circulation pour le chauffage: sélection et

Comment fonctionne la pompe de circulation typique pour le système de chauffage? Quels sont les signes pour choisir cet appareil? Comment l'installer dans le système? Essayons de répondre à ces questions.

Classification

Les pompes de circulation domestiques servant à chauffer leur appareil ne diffèrent pas beaucoup des autres pompes servant à pomper des liquides peu contaminés: la turbine (généralement une centrifugeuse) est responsable de la création de la tête hydraulique; couple généré par un moteur électrique.

Il existe cependant un certain nombre de signes permettant de classer ces dispositifs.

Rotor humide

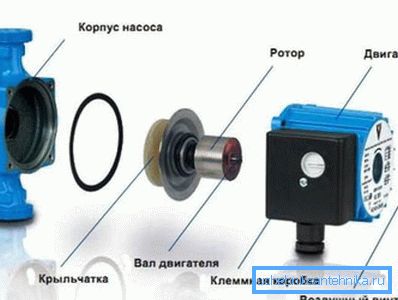

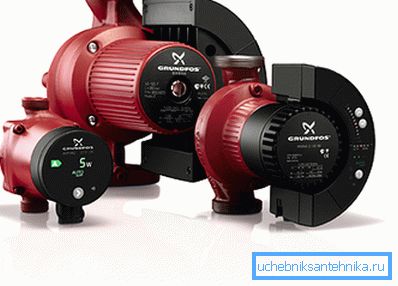

Presque tous les circulateurs de chauffage utilisés dans les maisons privées - avec un rotor humide. En réalité, cela signifie seulement que le rotor du moteur électrique est immergé directement dans le liquide de refroidissement, ce qui permet d'éliminer l'excès de chaleur et de lubrifier les paliers.

La popularité de ce type d'appareil est due à un ensemble de caractéristiques très attractif:

• Ils sont pratiquement silencieux.
• Ils ne nécessitent aucun entretien (lubrification et nettoyage des roulements, presse-étoupe, etc.).
• Leur protection thermique ne dépend pas d’automates supplémentaires: elle est assurée par la présence même de liquide de refroidissement dans le circuit.
• En règle générale, les pompes de circulation pour installations de chauffage à rotor humide ont plusieurs modes de fonctionnement avec des révolutions progressives ou variables.

Afin de ne pas dresser un bilan unilatéral de cette classe de dispositifs de la part du lecteur, il convient d’ajouter une cuillerée de goudron au baril de miel.

1. Grâce au système de lubrification des roulements avec liquide de refroidissement, les pompes sont très sensibles à sa composition et à sa pureté.. La présence de sable et de tartre est inacceptable.

À propos: le problème est complètement résolu en installant un filtre grossier devant l'appareil.

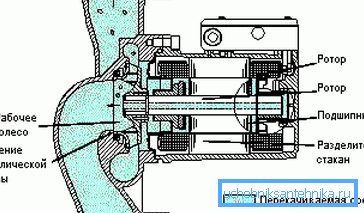

1. Faisant partie de cette classe, la pompe de recirculation pour le chauffage est montée uniquement avec un arbre horizontal.

Rotor sec

Une pompe circulaire permettant de chauffer avec un rotor sec est également souvent une turbine sur un arbre commun avec un moteur; cependant, ici le rotor du moteur tourne dans l'air.

D'où les caractéristiques des unités:

• Le niveau de bruit est supérieur à la moyenne. Le bruit est créé en premier lieu par une turbine séparée du ventilateur qui refroidit le moteur électrique.
• La protection thermique fournit un relais séparé. Il en résulte une surchauffe fréquente en violation de la résistance entre les tours du stator lors de ses dysfonctionnements.
• La pompe nécessite un entretien (au moins - la lubrification notoire des roulements et du presse-étoupe).
• Il ne peut pas être monté avec le moteur abaissé - tout simplement parce que le boîtier du moteur n'est pas étanche et qu'une fuite dans l'arbre entraînera un court-circuit.
• De plus, les appareils de ce type utilisent généralement une seule vitesse.

Quels sont les avantages d'utiliser un rotor sec avec autant de caractéristiques désagréables? Le fait que le liquide de refroidissement (ou tout autre moyen) puisse avoir un degré de contamination arbitraire: cela n'affectera pas la durée de vie des roulements et du moteur électrique coûteux.

Les appareils à rotor sec appartiennent à plusieurs sous-catégories.

Cantilever

Cette classe comprend principalement les pompes de circulation industrielles pour le chauffage. Leur principale caractéristique est l’installation du moteur et de la turbine sur une plate-forme commune (console) avec possibilité de remplacement indépendant; de ce fait, des moteurs de puissances et de tailles différentes peuvent fonctionner avec une seule roue - il suffit simplement de conserver l'alignement pendant l'installation.

Remarque: la roue ne repose pas ici sur la même drisse que le rotor du moteur. Ils sont généralement reliés par des brides.

Lors de l'installation de cette classe de périphériques, il est utile de connaître quelques subtilités.

• Les puissantes pompes de circulation industrielles pour le chauffage sont montées sur une fondation séparée, indépendante de la fondation du bâtiment.
• Pour éliminer les déviations axiales mineures, les brides de la connexion entre le moteur et l'arbre de la pompe ne sont souvent pas reliées de manière rigide par des boulons, mais par des segments en caoutchouc renforcé (par exemple, une bande transporteuse).

Bloc

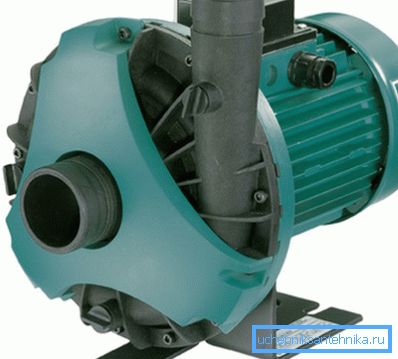

Contrairement à la construction précédente, dans une pompe à blocs, la roue repose sur un arbre commun avec le moteur. La pompe ne fonctionne qu'avec un seul type de moteur.

En ligne

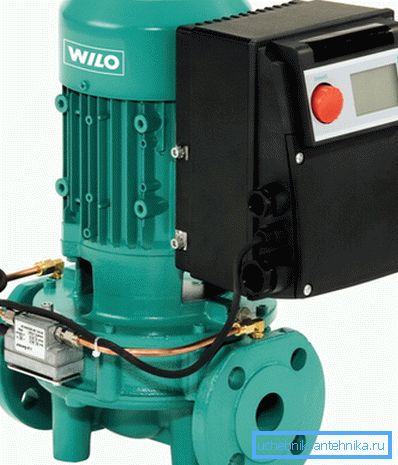

Cette pompe de circulation dans le système de chauffage se distingue par le fait que les raccords d’entrée et de sortie se trouvent sur le même axe, ce qui lui permet d’être montée sur une section de tuyau droite avec une distance minimale entre les brides (entrée anglaise - ligne - ligne).

Sélection par paramètres

Nous devons donc nous débrouiller seuls pour monter un système de chauffage ayant des caractéristiques connues (nombre et type d'appareils de chauffage, diamètre du tuyau, etc.).

Comment choisir les caractéristiques techniques optimales de l'appareil?

Alimentation

Pour les appareils industriels d’une puissance considérable, la tension est de 380 volts; pour la plupart des ménages - 220. Le seul avantage d'une alimentation électrique à partir de 12 volts est une sécurité accrue en cas de dommage au boîtier; Le prix de cette sécurité est la nécessité d’acheter un convertisseur supplémentaire et d’installer un câblage basse tension.

Pression de la tête

Si les systèmes de chauffage industriels à circulation de pompage nécessitent des calculs hydrauliques complexes pour déterminer le besoin de pression, dans les cottages et les appartements, tout est simple: la résistance hydraulique du circuit, de longueur raisonnable, ne dépasse pas 2 mètres, ce qui correspond à la valeur minimale de cette caractéristique.

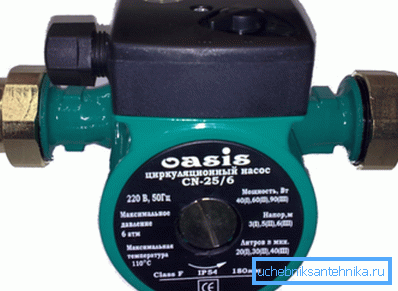

Où se trouve l'indication de la pression créée par l'étiquette de la pompe?

En règle générale, quelque part près du nom, il y a deux groupes de nombres séparés par un trait d'union (par exemple, 25-40). Dans cet étiquetage:

La performance

Il peut être sélectionné de deux manières. Le plus simple d'entre eux consiste à déterminer le volume total du système de chauffage et à le multiplier par trois.

Encore une fois: la pompe doit traverser tout le volume du liquide de refroidissement trois fois par heure. Avec une circulation plus lente lors de fortes gelées, la différence de température entre le début et la fin du circuit sera trop importante.

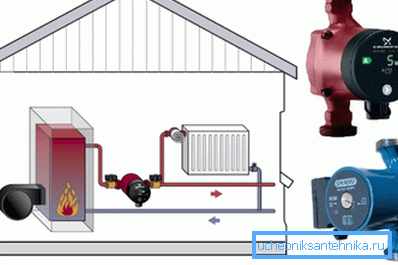

La méthode d'estimation de la performance de la production de chaleur totale d'un système de chauffage est un peu plus compliquée.

La formule de calcul est G = Q / (1,163 * Dt), où:

• G - productivité en mètres cubes;
• Q est la puissance de la source de chaleur ou la puissance thermique d'un circuit séparé en kilowatts.

• 1,163 est la capacité thermique de l'eau (constante);
• Dt est la différence de température entre le débit et le retour (la valeur normale est de 20 degrés).

Ainsi, pour une chaudière d’une capacité de 16 KW et d’un delta de température de 20 degrés, une puissance de 16 / (1,163 * 20) = 0,7 m3 / heure est optimale.

L'assemblée

Est-il difficile d'installer des pompes de circulation pour les systèmes de chauffage de vos propres mains?

En général, il y a peu de subtilités ici.

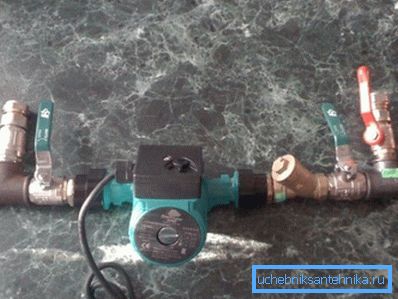

• La connexion électrique est fortement recommandée via une prise mise à la terre.
• Un filtre grossier est placé devant la pompe le long du liquide de refroidissement.
• Sur les deux côtés de l'ensemble de la pompe et le filtre sur la vanne de chauffage est placé - vanne ou vanne.

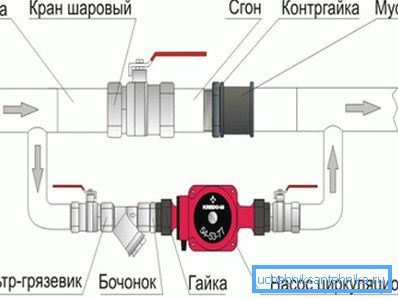

• Si la pompe est placée dans un système gravitaire et qu'elle est supposée être utilisée avec une circulation naturelle à l'avenir, un by-pass est laissé entre les décalages de prise. Il est obligatoirement fourni avec un clapet anti-retour (mieux - bille).

Utile: si, avec la pompe en marche, il n'y a pas de circulation dans le système de chauffage, cela signifie très probablement un clapet anti-retour grippé. Le liquide de refroidissement commence à circuler dans un petit cercle, à travers la dérivation.

Conclusion

Nous considérerons notre connaissance (quelque peu superficielle) de ce type d’équipement de chauffage.

Comme toujours, la vidéo ci-jointe offrira au lecteur des informations supplémentaires. Des succès!
