Pompes de circulation wilo pour installations de chauffage -

La pompe de circulation fait partie intégrante de tout système de chauffage à circulation forcée. La stabilité de la circulation du liquide de refroidissement dans le pipeline dépend de ce petit appareil.

Les pompes du fabricant WILO peuvent à juste titre être considérées parmi les meilleures.

Pourquoi avons-nous besoin d'une pompe de circulation

Dans certains cas, vous pouvez vous passer complètement de cet élément dans les systèmes à circulation naturelle. Dans ce cas, le liquide de refroidissement se déplace dans les tuyaux en raison de la différence de pression qui se produit lorsque l'eau est chauffée dans la chaudière. Le caloporteur se dilate pendant le chauffage, une partie de celui-ci est simplement comprimée le long du tuyau d'alimentation, atteignant le point le plus élevé, l'eau pénètre dans les radiateurs et, se refroidissant progressivement, retourne à la chaudière (voir également l'article Pompes de circulation Grundfos pour le chauffage domestique).

Le seul avantage d'une telle organisation pour chauffer les maisons peut être qualifié d'indépendance absolue vis-à-vis de l'électricité. Ceci est important, par exemple, pour chauffer une maison de campagne ou donner dans une région éloignée. De plus, l'absence de pièces mobiles dans le système prolonge sa durée de vie.

Mais il est préférable d'installer une pompe de circulation pour le chauffage Vilo avant d'entrer dans la chaudière.

En ce qui concerne les avantages, l’installation d’un tel appareil vous permet de:

• pour assurer une circulation stable du liquide de refroidissement à travers les tuyaux. Les modèles modernes sont capables de réduire le nombre de révolutions, rendant le chauffage de la maison moins puissant. Cette qualité est particulièrement utile en termes d'économies financières;
• la pression ne dépend pas du diamètre du tuyau (dans les systèmes à circulation naturelle, il est préférable de ne pas utiliser de petits diamètres);
• L'installation d'une pompe ne réduit pas la durabilité du système dans son ensemble, les modèles actuels peuvent fonctionner pendant 20 à 30 ans.

Parmi les lacunes, on ne peut que noter les faibles coûts d'électricité et de bruit. Mais la chaudière est généralement placée dans une pièce séparée et le prix de l’électricité n’est pas trop élevé pour refuser la pompe.

Classification des pompes de circulation

En ce qui concerne le principe de fonctionnement, tous les appareils de ce type peuvent être divisés en 2 types:

• avec un rotor "humide";
• avec un rotor "sec".

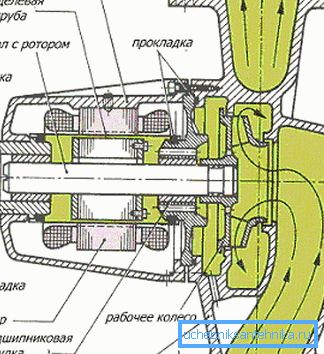

Pour chauffer une maison relativement petite, les options avec un rotor humide sont préférables. Ce nom vient du fait que le rotor (la partie qui tourne) est placé directement dans le liquide de refroidissement pompé.

Les pompes de circulation pour le chauffage Wilo de ce type présentent les caractéristiques suivantes:

• presque complètement silencieux;

Faites attention! Dans les petites maisons, il est parfois impossible d'éloigner la chaudière du lieu de vie; le silence est donc un avantage important.

• la lubrification n'est pas nécessaire - le rotor est dans l'eau, le liquide de refroidissement joue donc son rôle;
• pour une plus grande fiabilité, les chambres du rotor et du stator sont séparées par un manchon en acier inoxydable durable;
• Le seul inconvénient majeur est le faible rendement - environ 50%.

Faites attention! La pompe "humide" doit être installée de manière à ce que son arbre soit nécessairement horizontal.

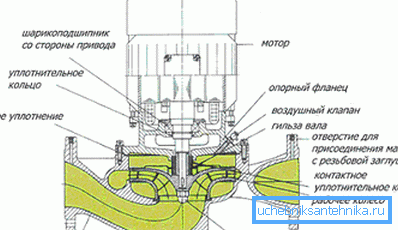

Pour un système puissant, il est préférable d'utiliser la pompe de circulation «sèche» de Wilo pour le chauffage. Contrairement à la contrepartie «humide», il n’a aucun contact avec le liquide de refroidissement et il est possible d’obtenir un degré élevé d’étanchéité aux dépens du liquide pompé lui-même.

Pendant le fonctionnement, un mince film de liquide ferme finalement les espaces microscopiques entre les surfaces en rotation. Au fil du temps, les joints toriques sont un peu meulés, mais le problème est résolu par le fait qu'ils sont montés sur ressorts et simplement déplacés en fonction de l'usure. L'essentiel est que le meulage se fasse de manière uniforme.

Le principal avantage des appareils "secs" peut être appelé l'efficacité de plus de 80%. Et les inconvénients peuvent être enregistrés haut niveau de bruit, de sorte que ces pompes et sont principalement utilisés dans les systèmes de grande puissance.

En savoir plus sur les pompes de circulation modernes.

L'une des principales exigences d'un système de chauffage moderne peut être considérée comme une flexibilité, à savoir la possibilité de régler sa puissance dans une large plage. Les pompes de circulation pour installations de chauffage Wilo sont la solution idéale.

Dans un passé lointain, les pompes de circulation n'étaient pas régulées, c'est-à-dire qu'elles ne savaient pas comment réinitialiser la vitesse du rotor. Cela a conduit au fait que le système de chauffage fonctionnait avec à peu près la même puissance à tout moment, même lorsqu'il n'y avait pas de nécessité particulière.

Caractéristiques de travail des pompes réglables

De nos jours, une attention particulière est accordée aux problèmes d'économie d'énergie, de sorte que les appareils non régulés ne sont pratiquement pas installés dans les nouveaux systèmes de chauffage.

L'utilisation de dispositifs ajustables vous permet de:

• changer la fréquence de rotation du rotor à tout moment, par exemple, pour économiser de l'énergie la nuit, l'appareil ralentit lui-même;
• spécifier manuellement n'importe quel mode de fonctionnement, ce qui est utile si le propriétaire envisage de quitter la maison pendant quelques jours. Dans ce cas, le chauffage peut être réduit au minimum.

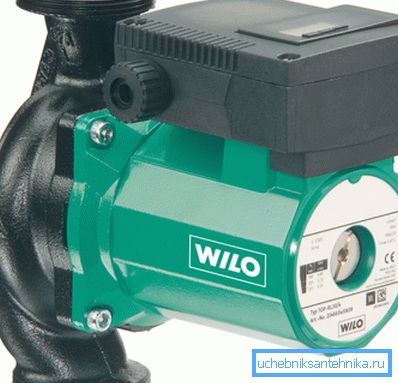

Faites attention! Le fabricant allemand Wilo fabrique des modèles pour travailler dans des environnements très difficiles. Si la teneur en eau de la chaux est élevée, vous devez faire attention au modèle Wilo Star.

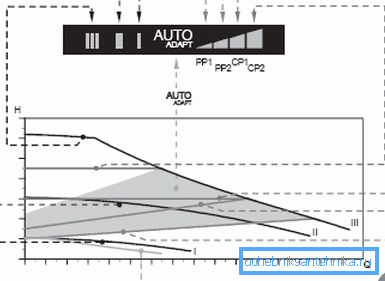

En règle générale, la pompe de circulation pour le chauffage Wilo peut fonctionner selon plusieurs modes:

• PP1 et PP2 - dans ce cas, la pression dans le système va changer et les désignations correspondent aux caractéristiques de fonctionnement avec pression maximale (PP1) et minimale (PP2);
• CP1 et CP2 - dans ce cas, la tête reste inchangée et la pompe s'adapte au débit du liquide de refroidissement en modifiant le nombre de tours du rotor;
• modes de fonctionnement numérotés I, II et III. L'unité correspond à la fréquence de rotation à la caractéristique de fonctionnement minimale, II et III - la fréquence de rotation à la fréquence de rotation moyenne et maximale;
• Il est possible de changer de mode jour / nuit.

Règles de placement et d'installation

Si vous ne pouvez pas inviter des experts, l'installation peut être faite à la main.

Vous devez juste vous rappeler quelques règles d'installation simples:

• Il est interdit de placer la pompe à la sortie de la chaudière - un liquide de refroidissement chaud réduira la durée de vie de l'appareil de plusieurs fois. L'optimum est le placement sur la section de tuyau avant d'entrer dans la chaudière;

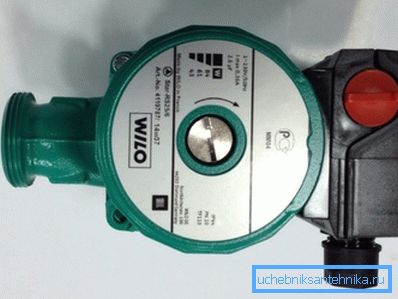

• la flèche sur le corps indique le sens de circulation du liquide de refroidissement; elle doit être dirigée vers la chaudière;

• lorsque la pompe est déjà installée et remplie d’eau, l’air en est enlevé;

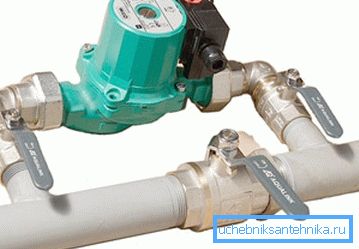

• la pompe est installée de manière à pouvoir, si nécessaire, être rapidement isolée de l'eau. Pour ce faire, organisez une dérivation et installez des vannes d'arrêt.

Les instructions d'installation de la pompe ne sont pas particulièrement difficiles, elles utilisent des connexions filetées, de sorte que si nécessaire, elles peuvent être rapidement enlevées pour être réparées ou remplacées. Avant d'installer la chaudière, il faut couper les vannes. Également lors de l'installation, un clapet anti-retour (à l'exception des systèmes ouverts) et un filtre sont installés.

Résumant

Une pompe de circulation moderne est non seulement un dispositif permettant de créer la pression nécessaire à la circulation d'un fluide caloporteur, mais également une sorte de régulateur du système de chauffage. Le matériel proposé vous permettra de vous familiariser avec les principales caractéristiques des pompes de circulation pour le chauffage et de choisir la meilleure option pour vous-même.

La vidéo montre la pompe Wilo compacte et économique déjà installée.
