Pompes pour le chauffage: comment choisir un équipement

Dans la construction moderne, les systèmes de chauffage avec circulation forcée de liquide de refroidissement gagnent en popularité. L'un des éléments principaux de ce réseau d'ingénierie est une pompe de chauffage.Si vous décidez de concevoir un tel système de climatisation de vos propres mains, mais vous ne savez pas quel équipement choisir, où installer la pompe électrique et comment calculer sa puissance, nous vous recommandons de vous familiariser avec le matériel présenté ci-dessous.

Principe de fonctionnement de l'appareil

Répondre à la question de savoir si vous avez besoin d'une pompe pour un système de chauffage - afin d'organiser un courant continu du liquide de refroidissement ou pour alimenter un réseau climatique à gravité - de nombreux facteurs doivent être pris en compte.

L'un des principaux est la zone chauffée et le nombre d'étages de la maison. Si nous parlons d'une petite datcha, la circulation naturelle suffit. Mais lorsque votre maison a plus de 200 mètres carrés. mètres de surface totale ou a trois étages ou plus - la pompe à chaleur est un must.

La pression du liquide de refroidissement dans le système gravitationnel ne dépasse pas 0,6 MPa, ce qui est clairement insuffisant pour assurer un chauffage de haute qualité de toute la maison. La pompe installée pour le système de chauffage permet d’organiser une distribution efficace d’eau chauffée ou d’antigel sur tous les radiateurs, quelle que soit leur distance par rapport à la chaudière.

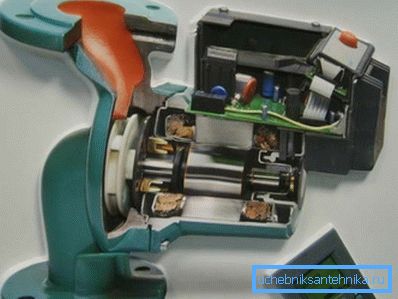

Selon le principe de fonctionnement, les pompes de circulation domestiques et industrielles pour les réseaux climatiques sont similaires aux installations de drainage.

Ils se composent des éléments suivants:

• cas - en règle générale, il est en acier inoxydable pour éviter la corrosion;
• rotor - il est souvent fabriqué en céramique pour les mêmes raisons;
• arbre - il porte une roue avec des lames, qui fournit un flux d'eau ou autre fluide dans les tuyaux.

Le couple rotor indique le moteur électrique. Les pales récupèrent le fluide fourni par l'entrée et le poussent dans la sortie. De cette manière, il est possible de vaincre la résistance hydraulique qui se produit dans les sections difficiles de tuyaux et d'assurer l'alimentation en liquide de refroidissement de tous les éléments du système de chauffage.

Les avantages de l'équipement

Dans les magasins spécialisés modernes vendus diverses pompes pour les systèmes de chauffage. Ils se distinguent les uns des autres par le prix, la tension de fonctionnement (220 ou 12 volts) et d'autres caractéristiques techniques.

Cependant, quels que soient le type, le modèle et la modification, le chauffage avec une pompe présente de nombreux avantages. Les caractéristiques les plus importantes de ces structures sont présentées dans le tableau.

Même si vous concevez un système de chauffage par gravité, vous pouvez installer une pompe à chaleur supplémentaire qui augmentera les performances du réseau si nécessaire (par exemple, si la température de l'air extérieur est trop froide).

Faites attention! Les systèmes de chauffage avec pompe de circulation sont volatils. C'est-à-dire qu'ils ne fonctionneront que lorsque l'électricité sera fournie à la maison. Afin de ne pas geler en cas de rupture de fil ou de coupure de courant, il est recommandé d'installer un onduleur à batterie pour la pompe de chauffage, ce qui permettra à cette dernière de fonctionner pendant un moment. Si dans votre village il y a souvent des coupures de courant, aidez un générateur diesel. Une telle station de pompage pour le chauffage sera totalement autonome.

Types de pompe

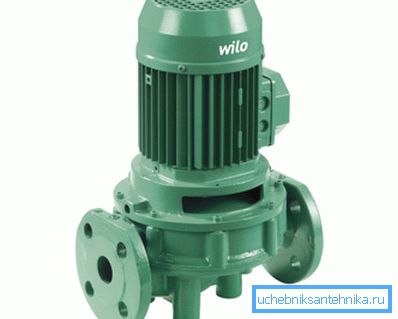

Type d'équipement "sec"

Comme son nom l’indique, une caractéristique de ces pompes est que le fluide de pompage du rotor n’entre pas en contact avec elle. Le corps de travail de l'unité est séparé de la partie électrique par des joints d'étanchéité spéciaux, soigneusement polis et ajustés pour éviter les fuites.

Une pompe de chauffage sèche a une capacité très élevée, mais en raison de la présence de joints, elle produit beaucoup de bruit pendant le fonctionnement.

Lors de son fonctionnement, il est également nécessaire de prendre en compte les caractéristiques suivantes:

1. Une pompe sèche ne peut être installée que dans une pièce séparée - la chaufferie. Sinon, les vibrations et le bruit rendront inconfortable le fait de trouver des personnes dans la pièce où elles sont montées.
2. Pendant le fonctionnement, le rotor crée une turbulence autour de la chemise de la pompe. Ils soulèvent de la poussière qui peut pénétrer à l'intérieur de l'appareil et briser l'étanchéité des bagues d'étanchéité.

Pour éviter cela, il est nécessaire de maintenir la propreté dans la chaufferie et d'acquérir des modèles de pompes avec une couche hydraulique spéciale - un film d'eau entre les joints d'étanchéité, qui piège les particules de poussière et les empêche de pénétrer dans le rotor.

Les pompes à chaleur de type sec sont divisées en plusieurs types:

• vertical - dans ce type d'équipement, l'arbre du moteur est situé verticalement (de telles unités sont utilisées dans les cas où il est nécessaire de pomper une grande quantité de liquide de refroidissement);
• en porte-à-faux - une conduite d’alimentation en eau, située du côté extérieur de «l’escargot» et de la sortie - sur l’extrémité diamétralement opposée du corps;
• bloc - l'eau pénètre dans la pompe dans la direction de son axe et est affichée radialement.

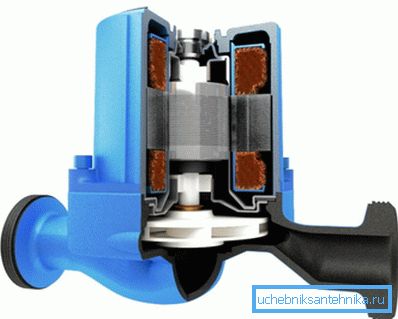

Équipement humide

La particularité de ce type de pompe est que le rotor et les pales sont lavés par le liquide de refroidissement, qui est pompé à travers le système. Dans ce cas, le moteur électrique lui-même est séparé du corps moteur par un verre spécial rempli de lubrifiant, qui empêche l’eau ou l’antigel de remplir la partie électrique de l’appareil.

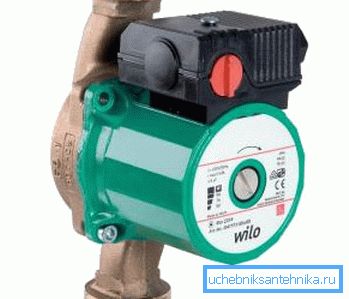

Une pompe «humide» dans le système de chauffage est installée si la longueur des canalisations et le nombre de radiateurs sont faibles. Il convient aux petites maisons, aux villas et aux appartements urbains.

Malgré la faible puissance, l'unité décrite présente de nombreux autres avantages:

• travaille presque silencieusement;
• ne nécessite pas d'entretien compliqué;
• facile à réparer;
• avec son aide, il est facile de modifier les paramètres de fonctionnement du réseau de chauffage.

Le principal inconvénient est une petite efficacité. Cela est dû au fait qu’il est structurellement impossible d’augmenter la vitesse du rotor tout en garantissant un niveau d’étanchéité adéquat du verre.

Astuce! Quelles que soient les pompes à chaleur que vous installez dans votre maison, assurez-vous qu’elles disposent d’un circuit de commande électronique pour les modes de fonctionnement. Vous pouvez ainsi combiner tous les équipements climatiques dans un seul réseau et le gérer depuis un seul panneau de commande. Cela permet non seulement d'obtenir les conditions les plus confortables dans la maison, mais également de réduire considérablement les coûts d'énergie.

Sélection du matériel de pompage

Calcul des paramètres techniques

Il est nécessaire de choisir un type et une puissance spécifiques pour le système de chauffage, en tenant compte de ses caractéristiques techniques.

Tout d’abord, vous devez savoir combien de chaleur est nécessaire pour offrir un confort aux habitants de la maison pendant la saison froide.

Les facteurs suivants sont généralement pris en compte:

• les conditions climatiques prévalant dans la région où se trouve le bâtiment;
• matériau dont sont faits divers éléments structurels du bâtiment;
• la présence d'isolants et de matériaux utilisés à cet effet;
• type et performance du système de ventilation de l'habitation.

Le résultat des calculs, généralement effectués par les ingénieurs en chauffage, est la valeur caractérisant le volume de liquide de refroidissement devant circuler dans les tuyaux et les radiateurs. Mesuré en mètres cubes d'eau par heure.

Vous devriez également calculer les caractéristiques de pression. C'est-à-dire ce qui est égal à la valeur de la résistance hydraulique de tous les tuyaux et équipements installés dans le réseau d'ingénierie. En règle générale, pour la longueur moyenne du système, ce chiffre varie de 2 à 4 mètres de colonne d'eau.

Un autre facteur important influant sur le choix de l'équipement électrique est la performance de la chaudière de chauffage. Ici, il est nécessaire de déterminer la dépendance de la puissance de l'équipement en fonction du débit d'eau et de la différence de température entre les buses de sortie et d'alimentation.

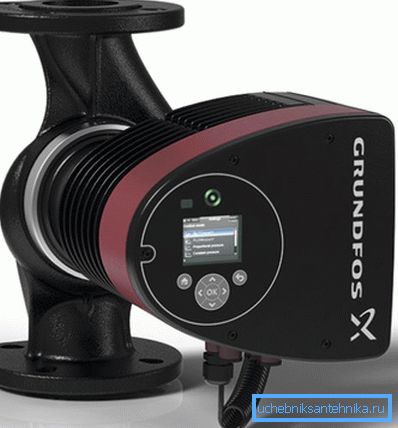

Dans tous les cas, il est conseillé de privilégier les pompes ajustables. Vous pouvez donc manuellement ou à l'aide de dispositifs électroniques modifier la puissance et les performances de la pompe en fonction des conditions externes et de la charge.

Options utiles

La plupart des pompes de différents fabricants ont des paramètres techniques et de conception similaires. La fiabilité est également généralement excellente. Par conséquent, afin de pouvoir distinguer d'une manière ou d'une autre leurs produits parmi les modèles concurrents, les marques renommées dotent les équipements de divers dispositifs supplémentaires qui augmentent le confort et l'ergonomie de leur utilisation.

Considérez le plus commun:

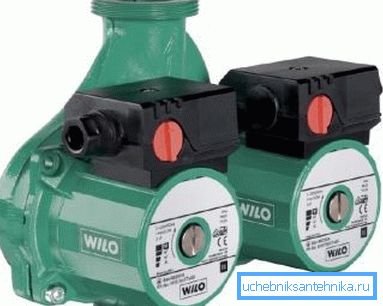

1. Double équipement de pompage.De tels dispositifs sont utilisés pour chauffer de grands bâtiments résidentiels ou des locaux commerciaux. Ils peuvent pomper une quantité importante de liquide. De plus, en cas de panne d’un moteur électrique, le système conservera sa fonctionnalité en utilisant la deuxième pompe en même temps.


2. Appareils équipés d'une minuterie et d'un thermostat. Ces unités sont installées dans des réseaux de chauffage avec des chaudières à chauffage indirect. Dans ce cas, la capacité de la pompe (nombre de tours) varie en fonction de la température du liquide de refroidissement entrant. Plus il fait chaud, plus la circulation est lente. La minuterie vous permet d'éteindre la pompe à un moment où elle ne devrait pas être utilisée (par exemple, la nuit ou pendant les heures de travail).
3. Equipement avec convertisseur de fréquence. Monté uniquement dans des systèmes de chauffage complexes, où le débit de liquide de refroidissement dans différents éléments du réseau n'est pas le même.

Ces pompes peuvent modifier indépendamment la vitesse du moteur en fonction des commandes du contrôleur. En cas de défaillance du mode électronique, la commutation est effectuée manuellement.

Procédure d'auto-installation

L'installation d'une pompe pour un système de chauffage est un processus responsable et complexe. Toutefois, si vous vous sentez confiant dans vos capacités et avez les connaissances nécessaires, personne ne se soucie de faire le travail vous-même.

Vous devez d’abord vous assurer que vous disposez des outils et du matériel suivants:

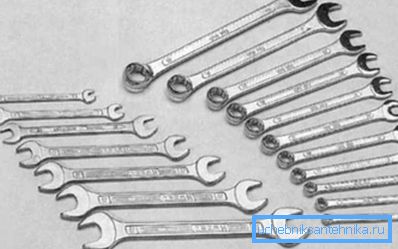

• un ensemble de clés à fourche de différentes tailles (ou deux outils avec une distance variable entre les cornes);

• dérivation - une conduite spéciale avec laquelle la conduite de dérivation est installée, qui permet de réparer et de remplacer la pompe sans vider le liquide de refroidissement et d’arrêter le système de climatisation;
• filtres - protègent les équipements coûteux des dommages causés par les particules solides, parfois présentes dans le liquide de refroidissement;

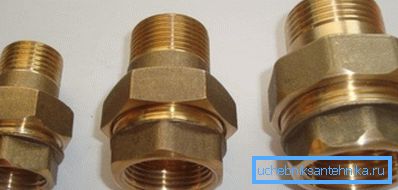

• Sgony- "American" - pour connecter des tuyaux en plastique avec les buses d'entrée et de sortie de la pompe;

• clapet anti-retour - empêche le fluide de refluer dans la conduite d'alimentation.

Le processus d'installation lui-même comprend les étapes suivantes:

1. Il est nécessaire d’acheter une pompe dont la capacité correspond aux caractéristiques techniques du système de chauffage en cours d’installation. Le meilleur choix pour les systèmes de chauffage domestiques sera les pompes centrifuges à trois vitesses, qui font peu de bruit pendant le fonctionnement, mais sont capables de pomper des volumes suffisants de liquide de refroidissement.

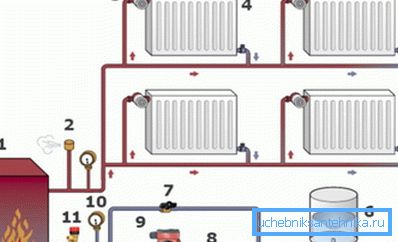

2. L'installation doit être effectuée sur un segment de la canalisation qui transporte le réfrigérant déjà refroidi vers la chaudière de chauffage (le flux dit de retour). Ici, la température de l'eau est inférieure à celle qui suit immédiatement après avoir quitté la chaudière, de sorte que la pompe dure plus longtemps.

Faites attention! Dans les systèmes à circulation forcée de liquide de refroidissement, le vase d'expansion - du type à membrane - est également raccordé à la canalisation de retour et non à la colonne montante centrale, comme dans les circuits à gravité.

1. Avant l'installation, n'oubliez pas d'éteindre la chaudière domestique à la maison et de fermer les vannes d'arrêt à ses raccords d'entrée et de sortie. Après que l'installation de la pompe est faite. Connectez-le aux tuyaux à l'aide de sgonov- "américain". N'oubliez pas que l'arbre du moteur doit être orienté horizontalement (à l'exception des types de pompes verticales). Sinon, les roulements seront soumis à une charge accrue, ce qui entraînera une défaillance rapide de la pompe. Pour éviter les fuites, au lieu des joints en caoutchouc classiques, il est recommandé d'utiliser des joints en caoutchouc paronite - résistants à la chaleur et additionnés d'amiante.
2. Si un système de chauffage à circulation fermée est utilisé, un clapet antiretour doit être installé dans le tuyau d’alimentation pour éviter le reflux de liquide.
3. La pompe doit être raccordée via des vannes d'arrêt appropriées. Dans ce cas, vous pouvez facilement couper le débit de fluide si nécessaire pour réparer ou remplacer du matériel électrique. Afin de ne pas interrompre le travail du réseau climatique, il est recommandé d'installer une dérivation - une section de dérivation du tuyau (également avec un robinet) à travers laquelle le fluide s'écoulera pendant le temps où la pompe est retirée.

Conclusion

Après avoir examiné le matériel ci-dessus, il ne vous sera pas difficile de choisir et d'installer une pompe appropriée pour le système de chauffage.

Mais l'efficacité de l'équipement climatique dépend de ses autres éléments:

• chaudière,
• radiateurs,
• des tuyaux,
• vase d'expansion pour système de chauffage,
• capteurs et ainsi de suite.

Vous pouvez en apprendre plus à ce sujet en visionnant la vidéo publiée dans cet article.
