Quelle est la pression de travail dans le système de chauffage d'un immeuble à appartements considéré comme la norme? Quelle pourrait être sa valeur maximale? Quels paramètres faut-il mieux définir pour le système autonome? Cet article traite de la pression et de ses effets sur le fonctionnement des systèmes de chauffage.

Comment les choses sont arrangées

Avant de déterminer quelle pression dans le système de chauffage est considérée comme régulière, familiarisons-nous avec la conception de ces systèmes.

Systèmes autonomes

Cette catégorie comprend les circuits à circulation naturelle (gravitationnelle) et les pompes à chaleur équipées de pompes de circulation.

Dans le premier cas, le caloporteur est entraîné par un changement de densité pendant le chauffage: les masses les plus chaudes sont déplacées de la chaudière vers la partie supérieure du circuit par des masses plus froides et, en passant par les radiateurs, leur donnent un excès de chaleur. La tête créée par l'expansion est extrêmement petite et se mesure généralement en dixièmes de mètre; en conséquence, la circulation n’a pas une vitesse élevée.

Dans le second cas, le liquide de refroidissement provoque le déplacement de la pompe à faible puissance. Il crée une pression de un à six à huit mètres, ce qui accélère considérablement le mouvement de l'eau ou du mélange eau-glycol dans le circuit.

Référence: le compteur de pression correspond à une pression de 0,1 kgf / cm2 (1/10 de l'atmosphère).

Les systèmes de chauffage autonomes sont divisés sur une base supplémentaire: ils peuvent être ouverts et fermés.

• Un circuit ouvert communique avec l'air atmosphérique par l'intermédiaire d'un vase d'expansion ouvert.. En conséquence, la pression de l'eau dans le système de chauffage correspond à la hauteur de la colonne d'eau au-dessus du point de mesure. Si le niveau d'eau dans le vase d'expansion est à 3 mètres au-dessus du niveau de remplissage, la pression dans le remplissage sera de 0,3 atmosphère.
• Le circuit fermé avec l'atmosphère n'est pas signalé, ce qui pose un certain nombre de problèmes de compensation de la dilatation du liquide de refroidissement pendant le chauffage.. Pour les résoudre, on utilise un vase d'expansion à membrane - un réservoir dont une partie du volume est occupée par de l'air séparé de l'eau par une membrane en caoutchouc élastique. De plus, le système est équipé d'une soupape de sécurité: il réinitialise l'excès de liquide de refroidissement lorsque le réservoir est plein.

Pour un système de chauffage fermé, il existe deux paramètres liés à la pression.

1. Pression de charge du chauffage du vase d'expansion. A température ambiante, eau ou antigel, il est réglé sur la pression hydrostatique du circuit.

Remarque: la pression hydrostatique dans le système de chauffage d'une maison individuelle correspond à nouveau à la hauteur de la colonne d'eau et est prise égale à 10% de sa hauteur en mètres.

1. La pression de décharge de la soupape de sécurité. Il est généralement fixé à 2,5 kgf / cm2.

La pression statique actuelle dans le système de chauffage pendant son fonctionnement est déterminée à la fois par la quantité d’eau qu’il contient et par sa température. Lorsqu'il est chauffé, la jauge pour des raisons évidentes commence à afficher des valeurs élevées.

CO

Comment fonctionne le système de chauffage central?

L'installation de chauffage ou l'eau de la chaudière entrent dans la maison par la conduite de chauffage. Sur le fil inverse, il revient, dégageant de la chaleur. L'eau dans le circuit est entraînée par la pression différentielle entre les filets.

La température de l'eau dans le tuyau d'alimentation dépend de la rue actuelle et est associée à celle-ci, appelée programme de température. Voici un exemple d'un tel calendrier.

La température de la canalisation de retour est également rigoureusement régulée et au débit maximal, elle doit être égale à +70 ° C. Une température de retour basse signifie que la maison ne reçoit pas suffisamment de chaleur; surestimé - cette énergie supporte des dépenses superflues.

Cependant, comme il est facile de le constater, la différence de température entre le débit et le débit de retour est trop importante pour un fonctionnement en chauffage normal. Dans ce mode, les radiateurs situés sur les colonnes montantes d’alimentation seront surchauffés et, à l’arrière, ils ne fourniront guère de chaleur aux appartements.

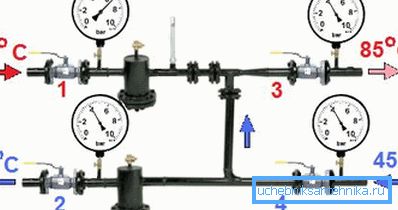

Le problème est résolu par la conception originale de ce qu'on appelle l'ascenseur ou unité thermique. Son unité principale, l'ascenseur, est un té avec une buse insérée à l'intérieur. Une pression plus élevée et une eau d'alimentation plus chaude circule dans la buse et tire une partie de l'eau plus froide du retour par l'aspiration dans le cycle de circulation répété.

Merci à cette subtilité dans le circuit tourne une grande masse d'eau avec une température plus stable. Donnons un autre graphique de température pour la même plage de températures de la rue, mais pour le mélange qui coule directement vers les batteries.

En plus du chauffage, l'ascenseur fournit à la maison de l'eau chaude.

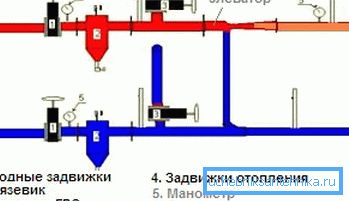

Dans les vieilles maisons, il n'y avait que deux embranchements d'approvisionnement en eau:

1. En écoulement (entre la vanne d’entrée et l’ascenseur).
2. Sur le tuyau de retour (entre la soupape d'admission et l'aspiration).

L'emplacement de l'eau chaude sanitaire dépend de la température d'alimentation actuelle. À 90 ° C et en dessous, de l'eau chaude est extraite du tuyau d'alimentation, à des températures plus élevées - à partir du retour.

L'inconvénient majeur d'un tel système est qu'en l'absence d'extraction de l'eau, l'eau ne circule pas et, avant d'être chauffée, il est nécessaire de drainer plusieurs dizaines de litres à travers le mélangeur.

De plus, les chauffe-serviettes dans les vieilles maisons ne peuvent être chauffés que lorsqu'il y a une séparation d'eau dans l'appartement. Ils ouvrent leur eye-liner.

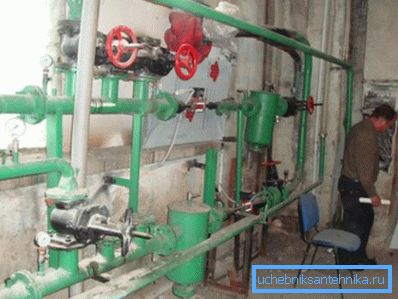

Vers les années 1970-1980 du siècle dernier, les nœuds d’ascenseur ont acquis des dérivations de circulation: deux vannes d’eau chaude sont apparues sur la conduite d’alimentation et de retour. Les modes de circulation de l'alimentation à l'alimentation et du retour au retour sont fournis avec des rondelles de retenue sur les brides entre les attaches. Le diamètre de la rondelle est supérieur d'environ un millimètre à celui de la buse d'élévateur.

Ce que montre la jauge

Alors, quelle pression dans le système de chauffage d'un bâtiment à plusieurs étages est considérée comme la norme?

Et que se passe-t-il en même temps dans la conduite de chauffage?

• En été, en dehors de la saison de chauffage, la pression statique du système de chauffage correspond à la hauteur de la colonne d'eau. Pour un bâtiment de dix étages, il est environ égal à 3 kgf / cm2, pour un bâtiment de cinq étages - 1,5 kgf / cm2.

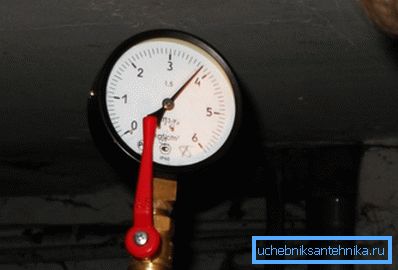

• Avec les vannes à porte ouverte et le fonctionnement normal de l'ascenseur, la pression dans les systèmes de chauffage est presque égalisée par la canalisation de retour et est normalement égale à 3-4 kgf / cm2.

Permettez, mais en fait, une pression excessive dans les tuyaux de chauffage est nécessaire pour la circulation dans ceux-ci. Comment alors: le contour est nivelé sur un obratka, mais tout de même circule?

Tout est très simple: après l'ascenseur, le manomètre indique seulement 2 mètres (0,2 atmosphère) de plus que sur la canalisation de retour. Oui - oui, une goutte de seulement 2 mètres met en mouvement tout le liquide de refroidissement dans une immense maison avec des centaines de radiateurs.

Et que dire de la conservation des rondelles? Quelle différence est créée sur eux?

Encore moins - d'un demi mètre à un mètre. Et cela suffit amplement: en raison de la configuration plus complexe, la perte de charge dans le système de chauffage est beaucoup plus importante que dans les élévateurs ECS.

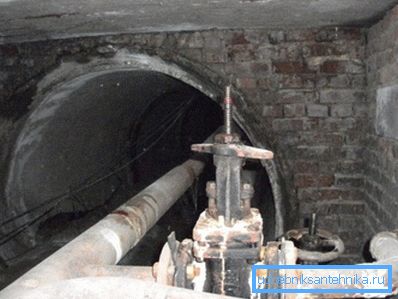

Pour ce qui est de l’autoroute, alors pendant la saison de chauffage, environ 8 atmosphères à l’alimentation et 3 à la ligne de retour sont considérées comme la norme. Cependant, la résistance hydraulique des conduites et connectée à l'autoroute plus proche du CHP de la maison éteint le différentiel, et le liquide de refroidissement peut atteindre des zones éloignées avec les paramètres 6 / 3.5 et même 5/4 kgf / cm2.

Enfin, la question principale: pourquoi la pression dans le système de chauffage? Après tout, quand le système sera plein, le liquide de refroidissement circulera dans tous les cas, n'est-ce pas?

Pas comme ça.

Sans surpression, la colonne d'eau ne peut pas dépasser ces 10 mètres. Dans un immeuble de plus de 3 étages, le chauffage ne fonctionnera tout simplement pas.

En outre, il existe quelques subtilités.

• Tôt ou tard, le circuit devra être abandonné et rempli. Sans surpression, c'est problématique.
• Il ne faut pas oublier l'eau chaude. Il est alimenté par le même réseau de chauffage. Sans pression, l'eau chaude n'arrivera pas au mélangeur.

Alimentation en eau chaude

Quelle pression devrait être dans le système de chauffage - nous semblons avoir compris.

Et que montrera le manomètre dans le système ECS?

• Lorsque l'eau froide est chauffée par une chaudière ou un réchauffeur à flux, la pression de l'eau chaude sera exactement égale à la pression dans la conduite d'eau froide moins les pertes pour vaincre la résistance hydraulique des tuyaux.
• Lorsque vous alimentez l’ECS entre la conduite de retour et l’ascenseur situé devant le mélangeur, vous obtenez les mêmes 3-4 atmosphères que sur la conduite de retour.
• Cependant, lors du raccordement de l'eau chaude sanitaire à partir de la pression d'alimentation dans les tuyaux du mélangeur, elle peut atteindre un impressionnant 6-7 kgf / cm2.

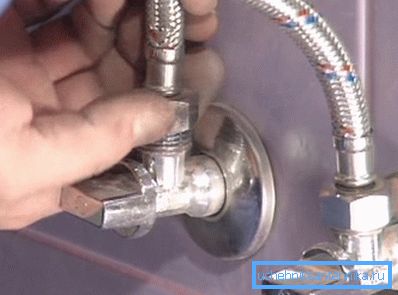

Une conséquence pratique: lorsqu’un robinet de cuisine est installé de vos propres mains, il est préférable de ne pas être paresseux et d’installer quelques soupapes devant les tuyaux. Leur prix commence à partir de 150 roubles pièce. Cette simple instruction vous donnera l’occasion de couper rapidement l’eau en cas de rupture de tuyaux et de ne pas souffrir de son absence totale dans tout l’appartement pendant la réparation.

Conclusion

Nous espérons que notre matériel sera utile au lecteur. La vidéo ci-jointe contient des informations supplémentaires sur le fonctionnement du système de chauffage et sur le rôle de la chute de pression dans son travail. Des succès!
