Profil de radiateur: applications et méthodes d'installation

Que peut être utilisé profilé de radiateur en aluminium? Quels types de celui-ci peuvent être trouvés en vente? Comment organiser le dissipateur de chaleur de l'appareil de chauffage ou de la puce avec? Essayons de répondre à ces questions.

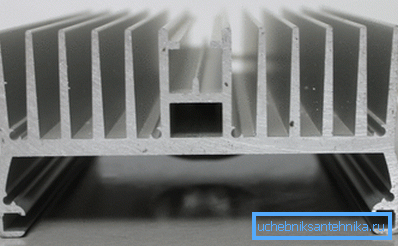

Notre héros est un profilé en aluminium permettant d’organiser un dissipateur thermique.

C'est quoi

Profilé en aluminium - le radiateur est une plaque ou un canal avec des ailettes supplémentaires pour augmenter la surface du radiateur. C'est de l'aluminium qui est utilisé massivement pour les radiateurs en raison de la combinaison d'une conductivité thermique élevée (quatre fois supérieure à celle de l'acier ou de la fonte) et du coût relativement faible du métal en raison de la simplicité et de l'adaptabilité de sa production à partir d'alumine.

Dans quelle mesure la conductivité thermique d'un métal affecte-t-elle l'efficacité d'un dissipateur thermique? Donnons un exemple dans le domaine du chauffage: pour des tailles identiques, la chaleur dégagée par un convecteur en cuivre-aluminium est environ deux fois plus grande que celle d’un radiateur en fonte de forme ronde. La différence est due à un chauffage plus uniforme des ailettes au premier appareil de chauffage.

Domaines d'application

Où est le profil - radiateur utilisé massivement? Offhand peut être appelé deux zones.

Bande de LED

Ils se positionnent comme une source de lumière économique et froide. Pour l'essentiel, cette opinion est vraie: les LED sont beaucoup plus économiques que les lampes à incandescence, halogènes et même les lampes fluorescentes compactes. Cependant, il ne faut pas penser que l'énergie électrique consommée est complètement transformée en lumière: l'efficacité de la LED est loin d'être de 100%.

Source de lumière L'efficacité
Lampe à incandescence 2%
Lampe fluorescente compacte 7,5%
Lampe fluorescente à ballast électronique 12.5
LED 45-50

Veuillez noter: nous avons donné la valeur d'efficacité pour une ligne relativement nouvelle de LED 5630. Dans les versions 5050 et 3528 plus anciennes et plus courantes, le rapport entre l'énergie dépensée et l'énergie émise est bien pire.

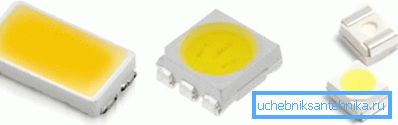

Les LED de différentes générations se distinguent facilement par la forme et la taille du cristal.

Outre les voyants eux-mêmes, le ruban comporte des résistances limitant le courant, qui dégradent en outre légèrement l'efficacité. Il n’est pas difficile de deviner où le reste de l’énergie électrique épuisée disparaîtra: elle est complètement convertie en chaleur.

La puissance des bandes modernes atteint 18-24 watts par mètre. C'est un peu en termes absolus; Toutefois, compte tenu de la petite surface d’échange de chaleur, le dégagement de 9 à 12 watts sous forme de chaleur provoque le réchauffement de la bande à des températures assez sévères.

Pendant ce temps, le chauffage de la bande de LED a un facteur limitant. La température de fonctionnement des LED est strictement limitée par le fabricant.

Déclarée pour les LED modernes, 30 à 50 000 heures de ressources ne sont pertinentes qu'aux températures suivantes:

  • Pour la ligne de 3528 LED - jusqu'à 65 C;
  • Pour 5050 - jusqu'à 65 ° C;
  • Pour 5630 - jusqu’à 80 ° C;
  • Pour 5730-05 - jusqu’à 80 ° C;
  • Pour 5730-1 - jusqu’à 80 ° C

Dépasser la limite de température conduit à une dégradation accélérée des éléments semi-conducteurs; plus la température est élevée, plus la durée de vie réelle est basse.

Le radiateur en aluminium remplit la fonction de dissipateur thermique passif pour le ruban: il augmente considérablement la surface de transfert de chaleur, réduisant ainsi le chauffage des LED.

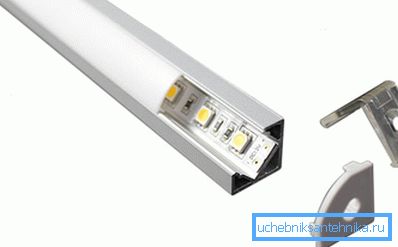

L'installation de la bande sur le profil augmente sa durée de vie.

Référence: les fabricants recommandent vivement l'installation sur un radiateur en aluminium de toutes les bandes d'une capacité de 14 watts / mètre.

Quels sont les radiateurs pour les bandes de LED?

En vente, vous pouvez trouver les types suivants:

  1. Coin. En règle générale, les nageoires sont insignifiantes; la section du profil est en forme de L. Le radiateur est souvent équipé d'un diffuseur conçu pour éviter la fatigue oculaire avec des sources ponctuelles de lumière vive;
  2. Construit en. Section - en forme de U; monté dans les rainures des meubles, des plafonds en plaques de plâtre, une variété de niches. Et ici souvent, les diffuseurs sont inclus dans l'emballage d'usine;

Attention: le diffuseur réduit le flux lumineux de 25 à 40%. Lors du calcul de l'éclairage de la pièce, n'oubliez pas de modifier.

  1. Lettre de voiture le profilé est conçu pour un montage mural ou au plafond.

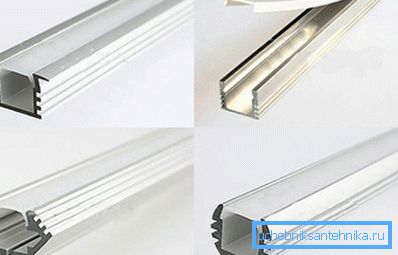

Plusieurs variations de profil pour les bandes de LED.

Le prix d'un radiateur pour des bandes de LED de puissance modérée (jusqu'à 20 watts) varie de 70 à 200 roubles par mètre linéaire.

Microcircuits

Au fur et à mesure que le processus de fabrication des puces multicouches diminue, leur tension d'alimentation diminue continuellement, mais le courant consommé par celles-ci augmente régulièrement. Malheureusement, la dissipation thermique des grands circuits augmente. Cette tendance s’observe plus clairement dans l’exemple des unités centrales de traitement et des GPU (puces de carte vidéo).

Nous donnons quelques chiffres:

  • Un boîtier thermique de processeur Pentium 3 typique avec une fréquence de 600 MHz était de 43 watts;
  • Pour le processeur de pointe moderne Core i7-4790K, la dissipation thermique typique est déjà de 88 watts, maximum: 130;

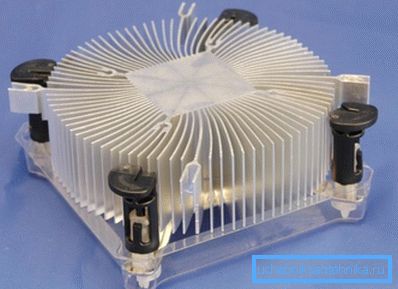

Système de refroidissement de radiateur du processeur moderne.
  • La carte vidéo NVidia GeForce 256 annoncée il y a quinze ans présentait une dissipation de chaleur de 24 watts;
  • Le sommet moderne - Ge Force GTX 980 Ti - émet 250 watts sous forme de chaleur.

Bien entendu, le problème de la dissipation de chaleur se pose également ici.

Le profilé en aluminium pour radiateurs de différentes formes, avec différentes surfaces et formes d'ailettes est utilisé pour le refroidissement:

  • Les processeurs;
  • Processeurs graphiques;
  • Microcircuits de pont nord et sud (sur les cartes mères modernes, ils ont été transformés en un seul jeu de puces);
  • Stabilisateurs de puissance des transistors clés;

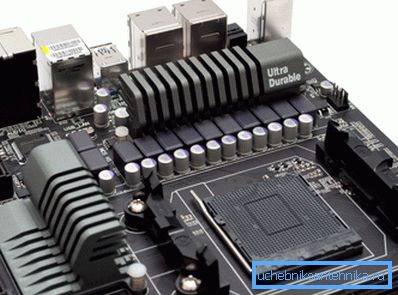

Une carte mère moderne avec des radiateurs pour refroidir le chipset et les transistors.
  • Une variété de routeurs de puces de contrôle, de commutateurs, etc.

L'assemblée

Malgré la variété de formes de radiateurs, il existe de nombreuses façons de les installer vous-même.

Les radiateurs pour les bandes de LED sont le plus souvent montés sur un adhésif universel ou un mastic à base de silicone, ainsi que sur des vis autotaraudeuses. Le ruban lui-même utilise une couche adhésive appliquée par le fabricant pour la fixation.

Les radiateurs pour processeurs centraux et graphiques utilisent des pinces à ressort et des mécanismes à vis pour une fixation fiable. Dans la plupart des cas, un ventilateur est installé sur le radiateur.

Enfin, la colle chaude est souvent utilisée pour installer un profilé de radiateur sur les transistors de convertisseurs de puissance en l'absence de trous dans la carte pour le montage à ressort. Les instructions d'utilisation sont assez standard: la colle est appliquée sur la surface des transistors, après quoi le radiateur les appuie avec un effort modéré pendant 2 à 3 heures.

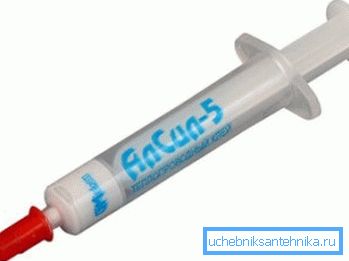

Sur la photo - thermoglue domestique Alsil-5.

Conclusion

Nous espérons que notre bref examen introductif semblera informatif pour le lecteur. Comme toujours, il peut obtenir plus d'informations à partir de la vidéo de cet article. Des succès!
