Puissance des radiateurs bimétalliques: caractéristiques de

Ce matériau est davantage destiné à ceux qui décident de chauffer leur propre logement avec leurs propres mains et qui doivent calculer les appareils de chauffage en fonction de leur capacité pour une pièce donnée, en tenant compte de la température de la pièce.

Bien entendu, ces calculs seront différents selon les zones climatiques, le degré d’isolation du bâtiment et l’épaisseur des fenêtres à double vitrage des fenêtres, mais tout cela est trop difficile et nous essaierons d’expliquer de manière simple comment procéder de manière indépendante.

Dans nos calculs, l'accent sera mis sur les radiateurs bimétalliques, qui sont les plus demandés pour les systèmes de chauffage autonomes, et nous vous montrerons entre autres la vidéo présentée dans cet article.

Puissance du radiateur

Quelques particularités du chauffage

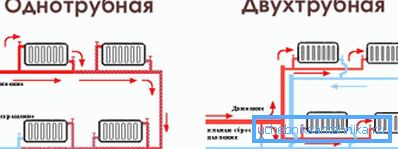

• Lors de l’installation d’une instruction de chauffage autonome, vous pouvez installer un circuit à une ou deux conduites, mais cela changera le schéma de câblage et cela peut affecter la puissance des éléments chauffants, alors découvrons quelles sont ces deux options.
• Commençons avec un système à un tuyau et nous voyons ici que le liquide de refroidissement se déplace à travers un tuyau épais dans lequel s'écoulent des tubes plus minces, à travers lequel de l'eau sous pression entre dans l'appareil de chauffage et revient. Le prix d'un tel appareil est inférieur, car moins d'eau doit être chauffée, mais il y a un problème grave: le caloporteur devient de plus en plus froid avec chaque batterie, il est donc recommandé de gérer avec trois ou quatre radiateurs et rien de plus, car ils sont l'ordre de séparation perd son pouvoir.
• Le système à deux tuyaux est complètement différent. - ici, bien sûr, vous devrez chauffer beaucoup plus d'eau, mais celle-ci, qui pénètre dans les radiateurs par le tuyau d'alimentation, ne perd pas sa température car le liquide de refroidissement refroidi est rejeté dans le tuyau de retour. Sur ces circuits, les calculs de la puissance de différents types de radiateurs seront les plus précis.

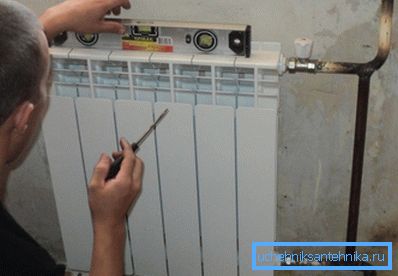

Note Pour que la pièce crée le microclimat le plus constant, il ne devrait pas y avoir de fuite d'air chaud - cela aidera également à calculer la puissance de chauffage nécessaire le plus précisément possible. Les radiateurs doivent donc être installés sous la fenêtre, comme sur la photo ci-dessus - les flux d’air chaud vont monter et créer un «rideau» de pénétration de l’air froid émanant du verre.

Combien de radiateurs sont nécessaires par pièce

Tableau de puissance des radiateurs bimétalliques en fonction de la marque

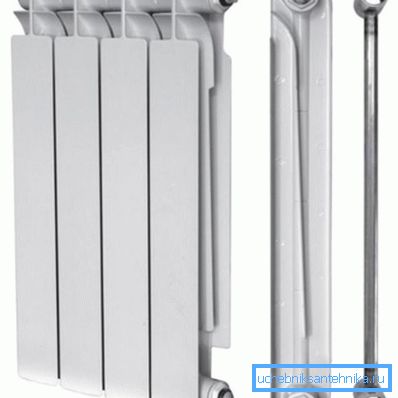

Note Il convient de noter que le métal à partir duquel le radiateur est fabriqué n’a absolument aucune importance lors du calcul de la puissance des dispositifs de chauffage pour une pièce donnée. Le fait est que le fabricant indique toujours dans les documents d'accompagnement la puissance nominale d'une section ou de l'ensemble du dispositif, s'il s'agit d'un panneau.

Essayons maintenant de calculer la puissance des appareils de chauffage sur la surface de la pièce. Par exemple, nous utiliserons une pièce avec un périmètre de 4,556,5 m en utilisant la formule S * 100 / P, mais nous devrions immédiatement dire ici que ces calculs sont valables si la hauteur du plafond ne dépasse pas 2,7 m.

Ainsi, le S (surface) de la pièce sera de 4,5 * 6,5 = 29,25 m2, et pour la puissance de la section 1 du radiateur bimétallique (P), nous prenons le GLOBAL STYLE 500 185 W, et le chiffre 100 est le nombre de watts par m2 pour Moscou et la région de Moscou.

Puisque la salle que nous avons est assez grande et que nous aurons besoin de connaître le nombre de sections (K), cela signifie que K nombre de sections = S * 100 / P = 29,25 * 100/185 = 15,81 ou 16 sections est une grande ou deux moyennes radiateur.

Calculons maintenant le nombre requis de sections du même fabricant et de la même capacité pour une pièce de même superficie, mais avec des plafonds de plus de 2,7 m de hauteur et une unité de compte pour une hauteur de 3 m.

Par conséquent, nous devons d’abord calculer la valeur de V - la cylindrée de la pièce, c’est V = 4.5 * 6.5 * 3 = 88.5 m3. Pour le même Moscou et la région de Moscou, un mètre cube d’espace doit produire 41 W d’énergie thermique.

Par conséquent, la puissance totale nécessaire à la pièce sera de Ptotal = V * 41 = 88,5 * 41 = 3628,5 watts. Donc, si la puissance d’une section d’un radiateur bimétallique GLOBAL STYLE 500 est de 185 W, alors 3628.5 / 185 = 19,6 ou 20 sections sont bien sûr déjà deux radiateurs, puisqu’un sera trop encombrant.

Mais ces calculs ne sont valables que si le bâtiment est suffisamment isolé et qu’il n’ya pas de courants d’air dans la pièce.

Conclusion

Vous pouvez connaître les normes de consommation de chaleur dans votre région par mètre carré et par mètre cube, puis substituer ces valeurs dans les formules ci-dessus. Mais tout comme vous pouvez tirer parti des normes énoncées dans ce cas, elles conviennent à presque toutes les régions de la Fédération de Russie.
