Puissance du radiateur thermique: façons de compter et de

Lors du choix d’un radiateur de chauffage, il convient d’accorder une attention particulière à son transfert de chaleur, c’est le principal paramètre permettant d’évaluer ses performances. Étant donné la variété de radiateurs modernes, il n’est pas difficile de choisir l’option idéale pour n’importe quelle pièce.

Il est préférable de calculer manuellement la puissance thermique requise.

Terminologie acceptée

Parfois, des personnes loin de la physique confondent des termes tels que transfert de chaleur, capacité calorifique et conductivité thermique. Lorsque les radiateurs de chaleur sont considérés, la dissipation de chaleur est cruciale.

Mais il ne sera pas superflu de comprendre ces définitions:

  • capacité thermique - ce concept désigne la quantité de chaleur qui doit être dépensée pour chauffer une substance de 1? С;

Faites attention! Plus la capacité thermique est élevée, plus l'inertie de l'appareil de chauffage est grande. Autrement dit, il refroidira plus lentement, mais il ne chauffera pas rapidement non plus.

  • conductivité thermique - plus cette valeur est élevée, plus le métal se réchauffe rapidement. Par exemple, le cuivre se réchauffe beaucoup plus rapidement que l'acier ou la fonte. Ainsi, le réchauffeur bimétallique à la température de fonctionnement se réchauffe beaucoup plus rapidement que la fonte ou l'acier, seul leur prix est beaucoup plus élevé;
Comparaison de la conductivité thermique de différents matériaux

Faites attention! En ce qui concerne les batteries, le taux de réchauffement n’est pas particulièrement important. La différence d’échauffement en quelques minutes ne décide absolument pas.

  • transfert de chaleur - en général, ce terme désigne le processus d'échange de chaleur, un corps plus chaud se refroidit et un corps froid se réchauffant jusqu'à ce que l'équilibre soit atteint. La même chose se produit lorsque la maison est chauffée, la batterie refroidie et une température confortable est maintenue dans la maison.

Comprendre l'efficacité de différents types de piles

La plupart des batteries modernes sont fabriquées à la coupe. Ainsi, en modifiant leur nombre, il est possible de s’assurer que la capacité de chauffage des radiateurs répond aux besoins. Il convient de garder à l’esprit que l’efficacité de la batterie dépendra de la température du liquide de refroidissement, ainsi que de sa surface.

Qu'est ce qui détermine l'efficacité du transfert de chaleur

L'efficacité du radiateur de chauffage dépend de plusieurs paramètres:

  • sur la température du liquide de refroidissement;

Faites attention! Dans la documentation sur l’appareil de chauffage, le fabricant indique généralement la quantité de chaleur dégagée, mais cette valeur est indiquée pour les températures normales (90 ° C à la source et 70 ° C à la sortie). Lors de l'utilisation de systèmes de chauffage à basse température, un calcul manuel est requis.

  • de la méthode d'installation - parfois, les propriétaires, à la recherche de la beauté de l'intérieur, ferment les batteries avec des grilles décoratives; si le flux de chaleur des radiateurs de chauffage rencontre une barrière au visage, l'efficacité du chauffage diminue légèrement;
Dépendance au transfert de chaleur sur la méthode d'installation
  • de la méthode de connexion. Avec une connexion diagonale (le tuyau d'alimentation est connecté par le haut) et une décharge - par le bas, le fonctionnement de la batterie est presque parfait. Toutes les sections se réchaufferont de manière uniforme.

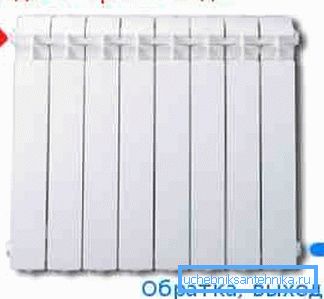

Sur la photo - l'exemple parfait de la connexion du radiateur

Il est conseillé de ne pas être paresseux et de calculer indépendamment la puissance requise du radiateur, alors qu'il est préférable de choisir un appareil de chauffage avec une certaine marge. La réserve thermique du radiateur ne sera pas superflue et, si nécessaire, vous pouvez toujours installer un thermostat et modifier la température de chaque appareil de chauffage.

Méthodes de calcul de la puissance requise

Le calcul de la capacité thermique des radiateurs peut être effectué selon plusieurs méthodes:

  • indice simplifié - moyen est utilisé pour une pièce avec 1 porte et 1 fenêtre. Pour estimer le nombre de sections de radiateur, il suffit de calculer simplement la surface de la pièce et de multiplier le nombre obtenu par 0,1. Le résultat sera approximativement égal à la puissance de chauffage requise de l'appareil de chauffage; pour l'assurance, nous augmentons le nombre obtenu de 15%.

Faites attention! Si la pièce a 2 fenêtres ou est angulaire, le résultat doit être augmenté de 15% supplémentaires.

  • en volume de la pièce. Il existe une autre dépendance, selon laquelle la section de 200 watts du radiateur peut chauffer 5 m3 l’espace dans la pièce, le résultat est assez imprécis, l’erreur peut atteindre 20%;
Dépendance de la puissance de chauffage requise sur les caractéristiques de la pièce
  • vous pouvez effectuer un calcul volumétrique plus précis de vos propres mains. La dépendance de vue est utilisée

Q = S • h • 41,

les désignations suivantes sont utilisées: S est la superficie de la pièce, h est la hauteur du plafond, 41 est le nombre de watts par chauffage de 1 cube d’air.

Mais il est possible d'effectuer un calcul plus détaillé prenant en compte le mode d'installation du radiateur, le mode de raccordement, ainsi que la température réelle du liquide de refroidissement dans les tuyaux.

Dans ce cas, l'instruction de calcul ressemblera à ceci:

  • premièrement, la température de tête est calculée? T, la dépendance de la forme? T = ((T_pod-T_obr)) / 2-T_komn est utilisée

dans la formule Tsous - température de l'eau à l'entrée du radiateur, Tarr - température de sortie, Tchambre - la température dans la chambre.

  • on calcule ensuite la puissance de chauffage requise Q = k • A •? T,

où k est le coefficient de transfert de chaleur, Q la puissance du radiateur, A la surface de la batterie.

  • La documentation indique généralement les informations des fabricants de radiateurs, ce qui permet de connaître Q et la température correspondante. Il est donc possible de déterminer la valeur de k • A (cette valeur est une constante pour toute pression de température);
  • En outre, connaissant le produit k • A et la pression de température réelle, il est possible de calculer la puissance du radiateur pour toutes les conditions de travail.

Et vous pouvez faire encore plus facilement en utilisant des tableaux prêts à l'emploi avec le nombre recommandé de sections du radiateur pour une zone spécifique. Par exemple, le tableau des capacités thermiques des radiateurs en fonte vous permet de choisir la taille de batterie appropriée sans calcul. Il y a des calculatrices en ligne pour un calcul facile.

Données pour la sélection de l'appareil de chauffage pour la maison

Choisir un radiateur

Du point de vue du transfert de chaleur, les radiateurs bimétalliques peuvent être considérés comme le leader incontesté. Le tableau des capacités thermiques des radiateurs de chauffage montre clairement que la chaleur dégagée par une telle conception est environ 2 fois supérieure à celle de la fonte.

Comparaison du transfert de chaleur de différents types de batteries

Mais vous devez prendre en compte de nombreux autres détails:

  • le coût - les radiateurs classiques en fonte coûteront au moins 2 fois moins cher qu'un bimétallique;
  • la fonte ne tolère pas les coups de bélier, et en effet, un matériau plutôt fragile;
  • il vaut la peine de penser à l'apparence. À un prix exorbitant, vous pouvez acheter des radiateurs en fonte avec un beau motif en surface. Un tel appareil de chauffage est en soi une décoration de la pièce.

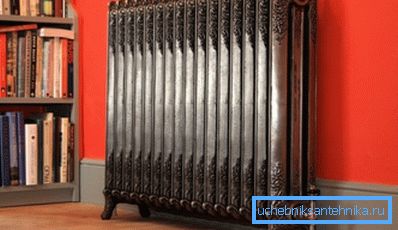

Vraie décoration de la chambre

En ce qui concerne les coûts et l’efficacité, il est intéressant d’introduire un concept tel que celui des radiateurs bimétalliques (ou de la fonte, de l’acier). Si nous prenons en compte le coût de la batterie et son efficacité, il se peut que le coût du teplomat d’un radiateur en fonte soit inférieur à celui d’une structure bimétallique.

Alors ne négligez pas le bon vieux dispositif de chauffage en fonte. La capacité thermique des radiateurs de chauffage en fonte permet complètement de les utiliser pour chauffer des maisons et, avec un fonctionnement soigné, ils peuvent servir pendant plus d'une douzaine d'années.

À la fin

La capacité calorifique d'un radiateur s'entend de la quantité de chaleur qu'il est capable de transmettre à une pièce dans des conditions de fonctionnement normales. C'est le paramètre le plus important lors du choix d'un appareil de chauffage pour la maison. Le calcul de la puissance est relativement simple, de sorte que tout le monde peut choisir la meilleure option pour lui-même.

La vidéo de cet article montre un exemple détaillé du calcul de la puissance thermique requise des appareils de chauffage pour une maison.
