Que sont les chaudières électriques: un aperçu
Commençons par le fait que les chaudières de chauffage électrique peuvent se différencier radicalement non seulement par des paramètres techniques (puissance, taille), mais aussi par le principe de fonctionnement, c’est-à-dire par le mode de chauffage du caloporteur et de son transport.
Néanmoins, aucune de ces unités ne convient parfaitement comme appareil de chauffage, soit pour une maison de campagne (hôtel particulier), soit pour un appartement dans un immeuble de grande hauteur, soit pour une chaufferie centralisée desservant plusieurs maisons.
Voyons ce que ces appareils peuvent être en général, où il est préférable de les utiliser, et un clip vidéo à thème sera fourni à votre attention.
Différences dans la méthode de chauffage du liquide de refroidissement
Élément chauffant

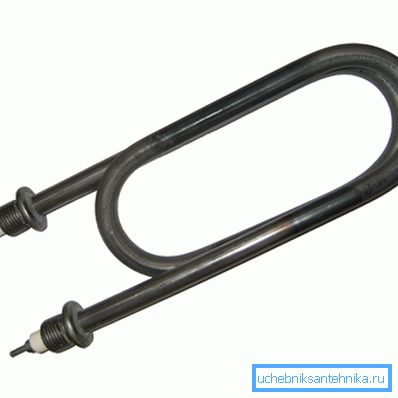

- Les unités sur lesquelles un chauffage électrique tubulaire est installé ou TEN sont appelées - les chaudières TEN et le liquide qu'elles contiennent est chauffé à l'aide de cet appareil. En règle générale, de telles installations sont assez compactes, leur design est excellent et elles sont montées au mur.
- Le principal avantage d'une chaudière électrique par rapport au gaz, au diesel et aux combustibles solides est l'absence de cheminée.. Le fait est que l’électricité n’a pas de produits de combustion et n’a donc pas besoin de sortir dans la rue. Cet avantage vous permet de monter l’unité à n’importe quel endroit commode de la pièce, sans être attachée au mur qui s’allonge.
- Boîtier en aluminium, acier ou titane;
- Charge (sable de quartz);
- Spirale de nichrome;
- Tige de contact dans la charge;
- Scellant;
- Isolant (porcelaine);
- La partie externe de la tige de contact.
Note En règle générale, TEN, qui est installé sur des chaudières électriques murales pour le chauffage, a une forme en zigzag. En outre, il peut y avoir deux et parfois même trois pièces par unité (en fonction de la puissance et du projet du fabricant).
Électrodes
- La chaudière électrique de chauffage à électrodes est fondamentalement différente de TENovogo par la méthode de chauffage du liquide de refroidissement (en règle générale, il s'agit d'eau distillée avec les liquides supplémentaires recommandés par le fabricant). Ces unités et d'autres fonctionnent à partir d'un réseau variable en 220V ou 380V (monophasé et biphasé) - tout dépend de la puissance. Mais le prix des deux sera à peu près le même, bien que la consommation d'énergie change.
- La fréquence du courant dans nos réseaux électriques est de 50 Hz, quelle que soit la tension, ce qui affecte directement le chauffage du liquide de refroidissement. Les électrodes dans la cuve à travers laquelle le fluide se déplace changent de polarité 50 fois par seconde, ce qui entraîne le changement de direction des ions du liquide de refroidissement avec la même fréquence, à savoir 50 fois par seconde. Cela le fait chauffer.
- Comme vous le savez, le courant se déplace le long du chemin de moindre résistance, ce qui signifie que son mouvement se situe dans la distance qui sépare deux électrodes. - Cela suggère que le processus d'ionisation n'est en aucun cas dangereux pour le consommateur. Pour le dire simplement, il ne sera pas électrocuté. En cas de fuite de fluide du réservoir, le circuit fermé entre les électrodes est rompu, l'ensemble du système est donc désactivé, de sorte que dans de telles situations, il n'y a aucun risque d'incendie. C'est la même chose que si vous brisiez la spirale - le circuit s'ouvre et l'appareil cesse de fonctionner.
Aperçu du modèle
Modèles Tenovy

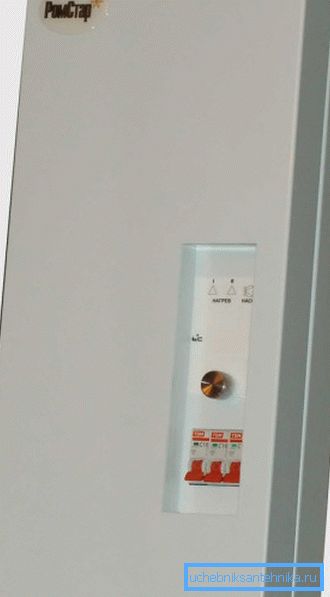

À l’heure actuelle, les chaudières électriques ROMSTAR sont produites en version chauffage et à électrode; seule la deuxième version a des dimensions réduites et le préfixe mini est associé au nom (nous en parlerons également). Un tel dispositif de chauffage consiste en un boîtier métallique dans lequel sont intégrés un échangeur de chaleur, des éléments de commutation et une unité de contrôle et de protection électronique (relais de puissance, capteurs de température, terminaux, etc.).
La partie principale de l’ensemble est constituée d’un échangeur de chaleur constitué de réchauffeurs électriques ou d’éléments de chauffage scellés dans une cuve à deux raccords pour l’entrée et la sortie d’eau. La buse supérieure sert à évacuer le liquide de refroidissement chauffé vers les appareils de chauffage via un commutateur de débit, et celui inférieur est connecté au tuyau de retour.
Les vannes de commande électroniques sont conçues pour analyser et traiter plus avant les données provenant des capteurs dans différents modes de fonctionnement. Toutes les autres pièces de la chaudière, ainsi que les vannes de régulation, sont fixées à l'intérieur du boîtier à l'aide de boulons et de vis.
La plage de température à ROMSTAR est comprise entre 10 et 85 ° C, mais si la température de l’eau monte à 90 ° C, le disjoncteur s’active et le chauffage s’arrête. Compte tenu des caractéristiques du fabricant, les appareils de chauffage ont une fiabilité accrue car ils sont fabriqués avec des matériaux de dernière génération. L'automatisation a également été améliorée, ce qui rend ces chaudières fiables et sûres en fonctionnement.
Le numéro dans le nom REMSTAR | 3 | 5 | 7 | 10 | 12 | 14 |
Puissance (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Le volume de la zone chauffée (m3) | 75-90 | 125-150 | 175-210 | 250300 | 300-360 | 350-420 |
La taille de la zone chauffée (m2) | 30 | 50 | 70 | 100 | 120 | 140 |
Puissance nominale du consommateur (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Tension secteur (V) | 220 | 380 | ||||
Courant maximal en phase (A) | 13.7 | 22,7 | 31,8 | 15.2 | 18.2 | 21.2 |
Section de câblage en cuivre pour l’alimentation et la terre (mm2) | 2,5 | 4 | 4 | 52,5 | 5.4 | 54 |
Température optimale de sortie du liquide (? C) | 70 | |||||
Température maximale de sortie du liquide (? C) | 85 | |||||
Volume caloporteur recommandé dans le circuit de chauffage | 120 | 200 | 280 | 400 | 480 | 560 |
Chaleur recommandée par le fabricant | Eau distillée ou à basse température (ne gèle pas à -40 ° C), ainsi que les liquides dont le point d'ébullition est d'au moins 100 ° C et qui sont certifiés comme vecteurs de chaleur | |||||
Pompes Grundfos recommandées en usine | ALPHA 2 25/60, UPS 25/60 | |||||
Le diamètre de l'accouplement, ainsi que la buse d'entrée et de sortie (mm) | 20 | |||||
Degré de protection contre l'humidité | 1PX3 résistant aux éclaboussures | |||||
Dimensions (mm) | 572x270x105 | |||||
Masse (kg) | 12 | 13.5 |
Note Dans la pièce où est installée la chaudière électrique, il ne devrait pas y avoir de vapeurs ni de gaz explosifs, ni de poussières pouvant nuire au bon fonctionnement de la chaudière.
Les chaudières électriques allemandes ELOBLOCK constituent une excellente alternative au chauffage au gaz: elles sont fiables, ergonomiques et compactes. L'installation de telles unités est très facile, elles sont silencieuses et, si nécessaire, modifiez simplement les paramètres de mode.
ELOBLOCK présente les avantages suivants: contrôle à une clé par microprocesseur, contrôle intégré en fonction des conditions météorologiques, protection contre le gel et possibilité d'utiliser l'appareil pour un système de chauffage par le sol. En outre, la chaudière peut être contrôlée via un signal HDO ou un commutateur de mise en marche, l'indication des réglages étant affichée sur l'écran à LED, une chaudière à chauffage indirect peut être connectée au système.
Et, bien sûr, il s’agit d’un excellent design de boîtier qui peut s’harmoniser avec presque tous les intérieurs.
Les modèles fonctionnant sur un réseau variable de 220V / 50Hz ont une puissance de 6 et 9 kW, tandis que ceux nécessitant 380 V / 50 Hz sont représentés par des unités d'une capacité de 12, 14, 18, 21, 24 et 28 kW. Le vase d'expansion a ici un volume de 7 litres, la température maximale de l'eau est de 85 ° C et la pression de fonctionnement est de 0,8 bar à 3,0 bar, bien qu'il soit recommandé de maintenir une valeur optimale de 1,0-2,0 bar.
Dimensions géométriques de l'appareil en fonction des paramètres hauteur / largeur / profondeur 740x410x330 mm, avec une masse de 34 kg.

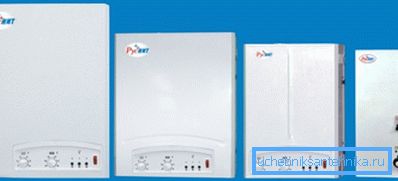

La chaudière électrique pour le chauffage RUSNIT est produite par la société anonyme russe du même nom, créée sur la base de l'usine Red Banner de Riazan (cette usine avait déjà collaboré avec Roscosmos). JSC produit actuellement des systèmes de chauffage de haute qualité qui utilisent des éléments chauffants en acier inoxydable. L'ensemble de l'appareil est fabriqué avec les matériaux les plus modernes. L'efficacité des vraies chaudières atteint 93%, et les modèles les plus puissants sont capables de chauffer une pièce jusqu'à 1000 m2.
Marquage RUNT | Tension (V) | Puissance (kW) | Surface de la pièce (m2) | Efficacité (%) | Paramètres W / W / H (mm) | Masse (kg) |
203 M | 220 | 3 | 30 | 93 | 485x194x138 | 9 |
204 m | 220 | 4 | 40 | 93 | 482x194x144 | 9 |
205 M | 220 | 5 | 50 | 93 | 505x305x205 | 12 |
206 M | 220/380 | 6 | 60 | 93 | 505x430x205 | 12 |
207 M | 220/380 | 7 | 70 | 93 | 505x430x205 | 12 |
208 M | 220/380 | 8 | 60 | 93 | 505x430x205 | 12 |
209 M | 220/380 | 9 | 90 | 93 | 505x430x205 | 12 |
212 M | 380 | 12 | 120 | 93 | 530x240x370 | 18 |
215 M | 380 | 15 | 150 | 93 | 530x240x370 | 19 |
218 m | 380 | 18 | 180 | 93 | 530x240x370 | 19 |
221 M | 380 | 21 | 210 | 93 | 530x240x370 | 19 |
224 M | 380 | 24 | 240 | 93 | 530x240x370 | 20 |
230 MP | 380 | 30 | 300 | 93 | 620x270x410 | 36 |
230 M | 380 | 30 | 300 | 93 | 620x270x410 | 25 |
236 MP | 380 | 36 | 360 | 93 | 620x270x410 | 36 |
236 M | 380 | 36 | 360 | 93 | 620x270x410 | 27 |
245 MP | 380 | 45 | 450 | 93 | 407x280x630 | 36 |
245 M | 380 | 45 | 450 | 93 | 407x280x630 | 26 |
270 M | 380 | 70 | 700 | 93 | 1045x500x280 | 60 |
2100 M | 380 | 99 | 970 | 93 | 1045x500x280 | 64 |
RUSNIT M
Marquage RUNT | Tension (V) | Puissance (kW) | Surface de la pièce (m2) | Efficacité (%) | Paramètres W / W / H (mm) | Masse (kg) |
205 K | 220 | 5 | 50 | 93 | 505x305x205 | 11 |
206 K | 220/380 | 6 | 60 | 93 | 505x305x205 | 12 |
207 K | 220/380 | 7 | 70 | 93 | 460x240x600 | 12 |
208 R | 220/380 | 6 | 80 | 93 | 460x240x600 | 12 |
209 R | 220/380 | 9 | 90 | 93 | 505x305x205 | 12 |
RUSNIT PAYS
Marquage RUNT | Tension (V) | Puissance (kW) | Surface de la pièce (m2) | Efficacité (%) | Paramètres W / W / H (mm) | Masse (kg) |
205 NM | 220 | 5 | 50 | 93 | 690x495x230 | 25 |
207 NM | 220/380 | 7 | 70 | 93 | 690x495x230 | 25 |
209 NM | 220/380 | 9 | 90 | 93 | 690x495x230 | 25 |
212 NM | 380 | 12 | 120 | 93 | 660x410x260 | 28 |
215 NM | 380 | 15 | 150 | 93 | 660x410x260 | 28 |
218 NM | 380 | 18 | 180 | 93 | 660x410x260 | 28 |
221 NM | 380 | 21 | 210 | 93 | 660x410x260 | 28 |
224 NM | 380 | 24 | 240 | 93 | 660x410x260 | 28 |
RUSNIT NM

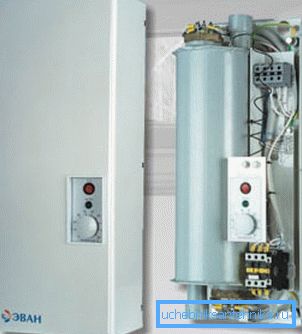

Pour les chaudières EVAN, en plus de la norme, il existe également des classes telles que Economy, Comfort, Comfort RX, Lux et Professional - toutes diffèrent par leurs caractéristiques de coût et de puissance, mais plus en détail, nous ne considérerons que les classes Economy et Standard.
Ces unités sont équipées d'éléments chauffants en acier inoxydable, d'un boîtier en acier et de raccords de commande électroniques, une double protection contre la surchauffe, une commutation de relais et un bloc de connexion de la pompe de circulation pour le système de chauffage. La pression de travail est de 0,8-3,0 bars, la pression recommandée est de 1,0-2,0 bars et le rendement de la chaudière atteint 93%.
Marquage EVAN EPO | Puissance (kW) | Surface de la pièce (m2) | Paramètres pour H / W / D | Tension (V) |
2,5 | 2,5 | 25 | 565x270x220 | 220 |
4 | 4.0 | 40 | 565x270x220 | 220 |
6 | 6.0 | 60 | 565x270x220 | 220 |
7,5 | 7,5 | 75 | 565x270x220 | 220 |
9h45 | 5.5 | 95 | 565x270x220 | 220 |
12 | 12.0 | 120 | 565x270x220 | 380 |
15 | 15.0 | 150 | 565x270x220 | 380 |
18 | 18,0 | 180 | 565x270x220 | 380 |
24 | 24.0 | 240 | 565x270x220 | 380 |
30 | 30.0 | 300 | 565x270x220 | 380 |
Caractéristiques de la classe économique
Marquage EVAN | Puissance (kW) | Surface de la pièce (m2) | Paramètres pour H / W / D | Tension (V) |
C1-3 | 3 | 30 | 650x250x180 | 220 |
C1-5 | 5 | 50 | 650x225x180 | 220 |
C1-6 | 6 | 60 | 650x225x180 | 220 |
C1-7.5 | 7,5 | 750 | 650x225x180 | 220 |
C1-7.5 | 7,5 | 750 | 650x225x180 | 380 |
C1-9 | 9 | 90 | 650x225x180 | 220 |
C1-9 | 9 | 90 | 650x225x180 | 380 |
C1-12 | 12 | 120 | 650x225x180 | 380 |
C1-15 | 15 | 150 | 650x225x180 | 380 |
C1-18 | 18 | 180 | 650x225x180 | 380 |
C1-24 | 24 | 240 | 650x225x180 | 380 |
C1-30 | 30 | 300 | 650x225x180 | 380 |
Classe de caractéristiques Standard
Bien sûr, il serait faux de ne pas mentionner les chaudières combinées gaz-électricité - c'est probablement la combinaison la plus rentable de toutes les options possibles. Et nous allons nous concentrer sur le modèle plutôt populaire à double circuit Zhytomyr -3 KS-GV-010 CH / KE-4.5.
Ces chaudières combinant électricité et gaz ont généralement plusieurs prises de connexion, ce qui vous permet de monter un double circuit de chauffage (chauffage par le sol - radiateurs) et de chauffer le bain ou la piscine. Ayant dans l'arsenal de deux types de carburant, vous pouvez toujours choisir le plus rentable pour vous et ne pas interrompre le fonctionnement de l'unité pendant une panne de courant.
Zhytomyr -3 KS-GV-010 CH / KE-4.5 est une unité de chauffage monophasé à double circuit montée au sol avec une puissance de 10 kW pour la consommation de gaz et de 4,5 kW pour la consommation d'électricité, avec une surface de chauffage optimale de 100 m2 et 45m2 respectivement.
Ces chaudières de chauffage à gaz ont un rendement allant jusqu’à 95%, sans toutefois être inférieur à 90%, avec une température d’alimentation maximale de 90 ° C, et le mode recommandé est de 60 à 80 ° C, comme tout appareil à gaz à convection.
Il est à noter que ces appareils de chauffage sont capables de fonctionner simultanément sur deux vecteurs d'énergie, ce qui augmente la puissance. Leur masse ne dépasse pas 54 kg pour un circuit simple et pas plus de 58 kg pour les options à double circuit.
Chaudières à électrodes
Note! Pour les chaudières à écoulement direct du type à électrodes, il est strictement interdit d'utiliser des produits pétroliers (huile, diesel, etc.) comme réfrigérants. Les liquides non recommandés par le fabricant de l'appareil de chauffage ne doivent pas être utilisés. L'installation de robinets ou de vannes d'arrêt entre le tuyau d'alimentation et le groupe de sécurité est strictement interdite!

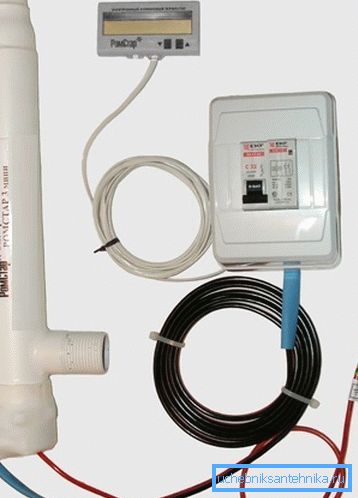

Et maintenant, comme promis ci-dessus, nous allons vous parler des modèles PMSTAR MINI, qui sont vendus complets avec un bloc d'alimentation et un thermostat pour la pièce et, bien sûr, avec un manuel d'utilisation. Lors de l'installation du chauffage de vos propres mains, vous devez installer une telle chaudière dans une position strictement verticale au-dessus du contour du flux. Mais en même temps, cela ne devrait pas être trop élevé.
La section transversale de la colonne montante, ainsi que la section transversale du contour horizontal, doivent être conformes au projet, mais le diamètre minimal de la verticale sera de 25 mm et plus, et la hauteur de la colonne montante au-dessus de la chaudière fixée au mur sera d’au moins 2 m.
Marquage numérique ROMSTAR MINI | 2 | 3 | 5 | 6 |
Puissance (kW) | 2 | 3 | 5 | 6 |
Le volume de la zone chauffée (m3) | 50-60 | 75-90 | 125-150 | 150-180 |
La taille de la zone chauffée (m2) | 20 | 30 | 40 | 60 |
Consommation électrique (kW) | 2 | 3 | 5 | 6 |
Tension secteur (V) | 220 | |||
Courant maximal en phase (A) | 9.1 | 13.6 | 22,7 | 27,3 |
Section de câblage en cuivre pour l’alimentation et la terre (mm2) | 2,5 | 4 | ||
Le volume optimal de liquide de refroidissement dans le circuit de chauffage | 80 | 120 | 200 | 240 |
Chaleur recommandée par le fabricant | Eau distillée ou à basse température (ne gèle pas à -40 ° C), ainsi que les liquides dont le point d'ébullition est d'au moins 100 ° C et qui sont certifiés comme vecteurs de chaleur | |||
Paramètres géométriques de V / Sh / G (mm) | 400x100x70 | 650x100x70 | ||
Section transversale du tuyau d'alimentation et de retour (MM) | 25 | |||
Masse (kg) | 3 | 5 | ||
Classe de protection électrique | 1 | |||
Degré de protection contre l'humidité | 1PX3 (protection contre les éclaboussures) |

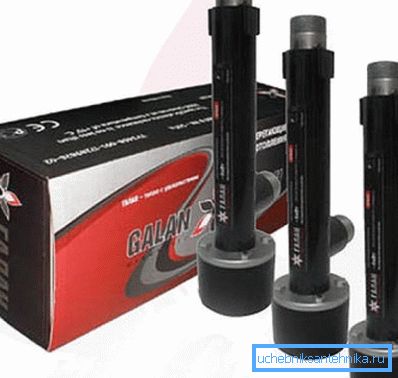

Actuellement, la société GALAN a lancé la production de la chaudière à film GALAX, qui utilise une technologie de sérigraphie et est venue remplacer les appareils de chauffage tubulaires auxquels nous sommes habitués.
Selon les fabricants, la consommation électrique est réduite ici de 25%. En même temps, le liquide de refroidissement n’entre pas en contact avec le chauffage et la puissance est répartie uniformément sur l’ensemble du corps de l’appareil, ce qui supprime la résistance hydraulique du liquide. Donner une évaluation concrète de la qualité de cette unité à l’heure actuelle n’est pas tout à fait simple, car il est utilisé relativement récemment.
Conclusion
Lorsque vous choisissez une chaudière électrique, éloignez-vous de la surface chauffée estimée et de la quantité de fluide dans le système. De plus, dans les maisons de campagne, vous aurez peut-être besoin d'un régulateur de tension pour éliminer les chutes, particulièrement perceptibles le soir.
