Quel devrait être le schéma de connexion du chauffage dans

Lors du raccordement du chauffage dans une maison privée, tous les travaux sont généralement effectués de manière indépendante. En même temps, il existe plusieurs options pour les schémas de connexion, chacun ayant ses propres forces et faiblesses. Avant de vous lancer dans la partie pratique, il ne sera pas superflu de vous familiariser avec la théorie - les méthodes de connexion existantes et leur brève description.

Schéma dépendant ou indépendant

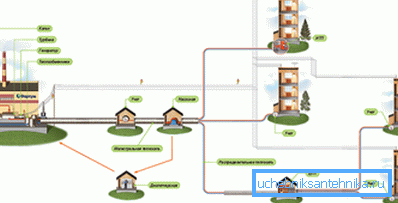

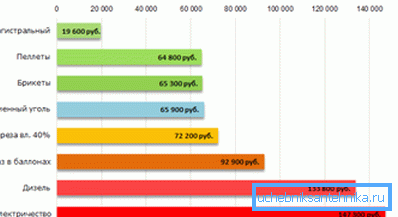

Un système indépendant permettant de connecter le chauffage d'une maison privée offre une autonomie maximale. Si dans un appartement en ville, les radiateurs sont déjà chauds, une chaudière sera nécessaire dans une maison privée pour le chauffer, ce qui n’a pas un effet optimal sur le coût.

Dans le même temps, la version indépendante présente les avantages suivants:

• son travail peut être réglé dans une large gamme, parce que toutes les chaudières sont équipées de thermostats;
• le chauffage de la maison devient complètement indépendant de l'état du système de chauffage, étant donné la détérioration des fonds destinés au logement et aux services publics, ceci est particulièrement important;
• peut contrôler la composition du liquide de refroidissement, Cela vous permet de prolonger la durée de vie des tuyaux et des radiateurs.

En ce qui concerne les inconvénients, il est possible de noter l'augmentation des coûts par rapport à l'analogique dépendant et la complexité accrue de l'installation. Dans le cas de l'option dépendante, tout le travail consiste à poser les tuyaux dans l'appartement, à installer des radiateurs et à percuter la colonne montante, mais un circuit de chauffage indépendant nécessitera en outre l'installation d'une chaudière, d'une pompe de circulation, de thermostats, etc.

Faites attention! Absolument indépendant ne peut s'appeler qu'une version avec chaudière à combustible solide et circulation naturelle. Dans ce cas, les travaux ne nécessiteront ni électricité ni gaz, mais uniquement du bois de chauffage, des pellets ou tout autre type de combustible.

Quel schéma est préférable de choisir

Lors de la conception du système de chauffage d'une maison privée, vous devez choisir:

• type de circulation (vous pouvez utiliser des systèmes à écoulement automatique ou vous pouvez simplement installer une pompe de circulation);
• méthode de câblage (un système à un ou deux tuyaux sera utilisé).

Comparaison des systèmes de chauffage à circulation forcée et à circulation par gravité

Il est clair que dans un système à circulation automatique, la circulation se fait sans l'aide d'une pompe. Son mouvement est dû à la pente des tuyaux d'alimentation et de retour.

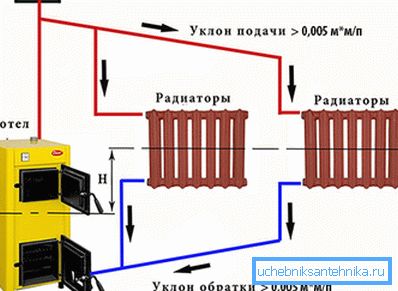

Le mouvement du liquide de refroidissement est comme suit:

• la chaudière chauffe l'eau, elle se dilate et une partie est pressée le long de la colonne montante;
• puis, en raison du pas des tuyaux, le liquide de refroidissement se dirige vers le radiateur, le réchauffe et est renvoyé dans la chaudière.

Le schéma de raccordement du système de chauffage à circulation naturelle nécessite:

• respect strict des pentes, il suffit d'assurer une différence de l'ordre de 3-5 mm par 1 m de longueur;
• En raison de l'utilisation de gros diamètres de tuyaux, le système est beaucoup plus inertiel qu'un homologue centralisé, par exemple.

Faites attention! Si nous comparons la quantité de liquide de refroidissement dans le système de chauffage avec la pompe et dans le flux gravitaire, il s'avère que dans le premier cas, sa quantité est 2,5 à 3,5 fois plus (en raison du plus grand diamètre du pipeline).

L'utilisation d'une pompe de circulation vous permet de:

• assurer une pression constante dans le système et assurer une circulation stable du liquide de refroidissement;
• utiliser des tuyaux de plus petit diamètre, cela réduira la quantité requise de liquide de refroidissement.

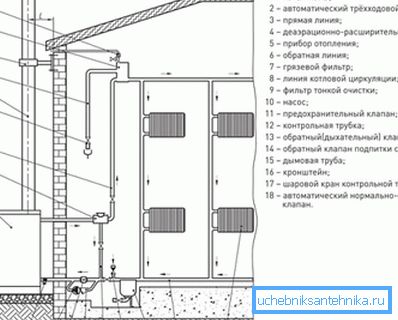

Pour un logement privé, il est également possible d’avoir un circuit combiné de chauffage de l’eau - en mode normal, la pompe fait circuler le liquide de refroidissement et lorsque l’électricité est coupée, le travail est assuré par la pente des tuyaux. Avec cette méthode d’organisation du système de chauffage, une dérivation coupe la chaudière et une pompe est installée sur celle-ci. À l'aide de 2 robinets, il peut être désactivé à tout moment.

Régimes populaires

Pour organiser le chauffage de la maison de plusieurs manières:

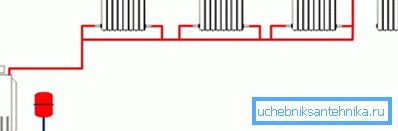

• version à un tuyau - le prix dans ce cas est minime, mais en termes d'efficacité, ce n'est pas le meilleur choix. Tous les radiateurs sont connectés en série, c’est-à-dire que le liquide de refroidissement alimentant la dernière batterie de l’anneau est alimenté assez froid. Cette option peut être envisagée pour chauffer une petite maison privée;

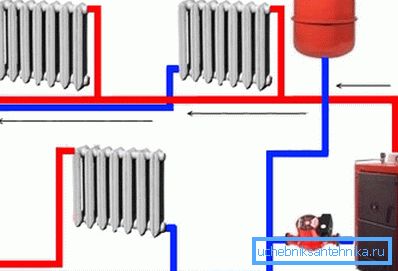

• deux conduites - le débit et le refoulement sont séparés, c'est-à-dire que le réfrigérant refroidi n'est pas mélangé à l'alimentation de la chaudière;

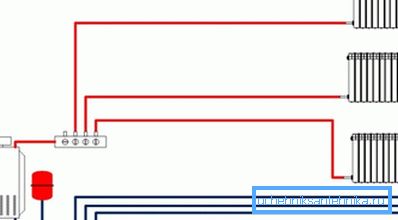

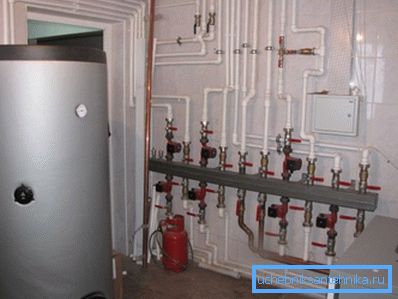

• utilisation d'un collecteur - la connexion de chauffage assure l'alimentation et l'évacuation individuelles de l'agent de refroidissement pour chaque radiateur.

Faites attention! Lorsque vous utilisez un collecteur de chauffage, les coûts des matériaux augmentent, car le besoin de tuyaux est maximal. Mais il est possible de réguler la température dans la maison dans une large gamme.

En outre, le système de chauffage peut être connecté verticalement ou horizontalement:

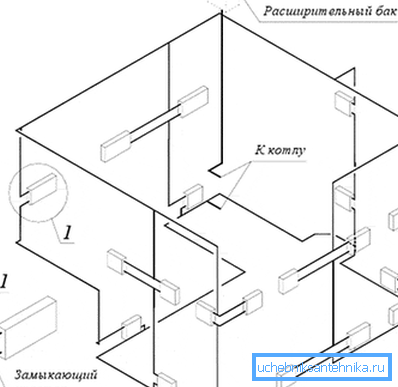

• avec un câblage vertical, l'alimentation est organisée en plusieurs colonnes montantes, à chaque étage ou plusieurs radiateurs sont connectés à la colonne montante;

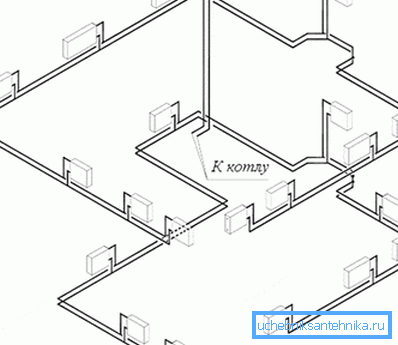

• avec une distribution horizontale, la colonne montante n'est que de 1. Des tuyaux horizontaux de petit diamètre sont posés le long du périmètre de chaque étage.

Il est possible de classer les systèmes de chauffage dans le sens du mouvement du liquide de refroidissement:

• impasse - systèmes dans lesquels le liquide de refroidissement, après avoir traversé la batterie, commence à se déplacer dans une autre direction;
• en passant - l'eau se déplace dans le même sens qu'avant la batterie.

Si tout le travail est fait par vos propres mains, alors pour faciliter le démarrage du système de chauffage, il est préférable de s’arrêter à l’option avec le remplissage supérieur. Dans ce cas, le tuyau d'alimentation devra amener au grenier. Cela compliquera un peu la maintenance, mais le risque de trafic aérien est minime.

A propos de la performance

Les instructions pour l'installation de chauffage dans une maison privée comprennent plusieurs points:

• installation et raccordement de la chaudière;
• installation de contremarches;
• disposition du sol;
• installation et raccordement de radiateurs;
• test d'étanchéité

Parmi les étapes répertoriées séparément, il est nécessaire de distinguer l'installation et la connexion des radiateurs. Si les règles d'installation du radiateur ne sont pas respectées ou si l'option de connexion n'est pas choisie, l'efficacité du chauffage peut être considérablement réduite.

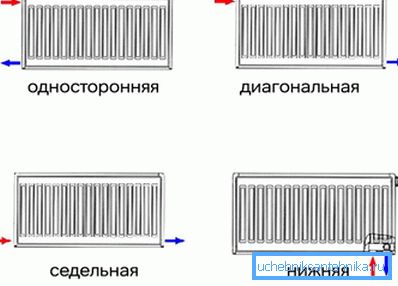

Options possibles pour la connexion de radiateurs:

• bas - est considéré comme le moins efficace, auquel cas les tuyaux d’alimentation et de décharge sont connectés au radiateur en bas, il existe un risque important que l’autre extrémité de la batterie ne se réchauffe tout simplement pas;
• unilatérale - de l’eau chaude provient de la partie supérieure et le liquide de refroidissement est évacué du même côté, mais du bas;
• le tuyau d’alimentation en selle est raccordé au bas de la batterie et l’eau est évacuée de l’autre côté du radiateur;
• la diagonale en termes d'efficacité est considérée comme optimale.

Résumant

Pour une petite maison privée, un schéma optimal peut être considéré comme un système mono-tuyau combiné. C'est-à-dire qu'en cas de force majeure, le travail ne s'arrête pas pour cause de circulation naturelle. Les informations sur les autres systèmes de chauffage seront utiles si vous devez chauffer une grande surface, tandis que les informations sur les autres options de chauffage seront utiles si vous devez chauffer une grande surface.

La vidéo se concentre sur le système de chauffage horizontal à un tuyau.
