Quel est le schéma du système de chauffage: subtilités

Dans les bâtiments industriels, industriels, publics et résidentiels à plusieurs étages et à un étage, la distribution et l'efficacité des systèmes de chauffage peuvent varier considérablement.

Ainsi, de tels systèmes peuvent être:

• ouvert et fermé;
• dépendant et indépendant;
• un tuyau et deux tuyaux.

Cela peut grandement affecter le résultat final lorsque la pièce est chauffée. Nous allons maintenant prêter attention à ces différences, en évaluer les avantages et les inconvénients et vous montrer un clip vidéo sur ce sujet.

Ouvert

Principe de fonctionnement

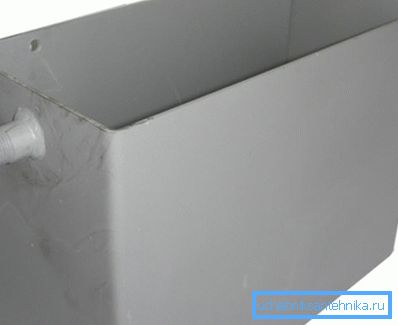

Note La principale caractéristique d'un système ouvert par rapport à un système fermé est un vase d'expansion de type ouvert à partir duquel l'eau s'évapore. De plus, ces contours sont indépendants.

Les systèmes de chauffage ouverts sont indépendants, car le liquide de refroidissement circule dans le circuit en raison de la pression naturelle, sans utiliser de pompe de circulation. En règle générale, dans de telles situations, des chaudières à combustibles solides, y compris des générateurs de gaz, ainsi que des poêles et des cheminées avec une chemise d'eau (réservoirs pour chauffer de l'eau) peuvent être utilisées comme appareil de chauffage.

En fonction du nombre de circuits, le schéma peut être à la fois monotube et bitube, mais il est nécessaire de respecter la pente lors de l'installation de 0,01% du point initial d'alimentation en liquide de refroidissement. Comme il est assez difficile de faire de tels calculs, il est possible de partir des calculs d’une pente de 8-10 mm par mètre linéaire.

Pour un fonctionnement normal d'un tel contour, le vase d'expansion doit être situé au-dessus du tuyau d'alimentation horizontal en liquide de refroidissement afin de créer une pression dans le pilier. C'est-à-dire que l'eau chaude de la chaudière pendant la détente pénètre dans le circuit.

Mais lorsque la pression dépasse la norme, elle est simplement déversée dans le vase d'expansion et lorsque le liquide de refroidissement se refroidit, sous l'effet de la pression de la colonne, il retourne dans le circuit. En règle générale, de tels conteneurs dans les maisons privées sont installés dans le grenier.

La circulation de l'eau dans de tels systèmes est plutôt lente, mais cela permet un chauffage uniforme des tuyaux, qui devrait alors avoir au moins 40 mm de diamètre. Pour cette raison, ces contours sont le plus souvent en acier, bien qu'ils puissent également être en polypropylène.

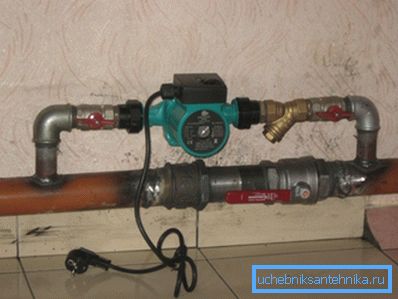

Mais l’instruction n’interfère pas du tout lors de l’installation d’une pompe auxiliaire dans un système indépendant de type ouvert afin d’accroître le rendement. Comme vous pouvez le voir sur la photo du haut, sur le tuyau principal, entre la course de la pompe et la vanne d'arrêt.

Il est fermé et l'eau commence à circuler dans la pompe de circulation. Lorsqu'une lampe de secours se déclenche, le tube principal s'ouvre et la course se chevauche. L'augmentation du taux de circulation du liquide de refroidissement affecte considérablement l'efficacité du chauffage.

Les avantages

• L'avantage principal d'un système de type ouvert à un ou deux tuyaux est son indépendance totale par rapport aux vecteurs énergétiques tiers. (Lignes électriques, groupe électrogène diesel ou carburateur).
• L'installation de systèmes ouverts ne nécessite pas de connaissances particulières, ni de licence ou d'admission lors de l'installation et du raccordement d'une chaudière à gaz ou électrique.
• Chaudières ou poêles à combustible solide, généralement sans prétention dans l'utilisation de combustible - Outre le charbon et le bois de chauffage, il peut s'agir de matières organiques sèches.

Inconvénients

• L'eau dans le vase d'expansion peut geler, elle doit donc être réchauffée, mais de l'antigel doit être ajouté afin que le liquide ne gèle pas strictement.
• Lorsque des bouchons d'air sont formés à ces endroits, les tuyaux subissent une corrosion, car la pression naturelle ne peut pas pousser l'air à travers. Pour éliminer les bouchons, vous devez pomper de l'eau dans le circuit jusqu'à ce que tout l'air soit évacué.
• Faible efficacité.

Fermé

Principe de fonctionnement

Note Les systèmes de chauffage fermés étant dépendants, la circulation du liquide de refroidissement n’est possible ici qu’à l’aide d’une pompe de circulation fonctionnant à l’électricité; elle dépend donc d’une source d’énergie tierce (lignes électriques, génératrice diesel ou à carburateur).

Les systèmes de type fermé fonctionnent dans la plupart des cas avec des chaudières à gaz, électriques, diesel et à combustibles solides et dépendent directement de l'électricité. Malgré le type de combustible utilisé par la chaudière, la pompe de circulation fonctionne exclusivement à l'électricité.

Néanmoins, ces systèmes ont acquis une approbation et une popularité universelles en raison de leur efficacité et de leur fiabilité élevées, ainsi que de leur méthode de contrôle automatique: en cas d’urgence sur une ligne de transport électrique, un groupe électrogène diesel ou à carburateur peut être une source d’électricité.

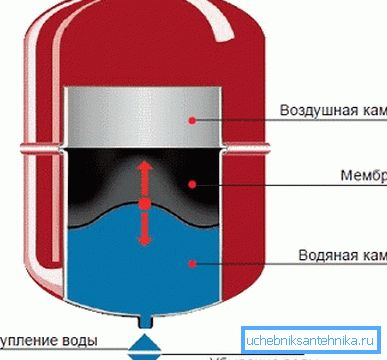

Un tel système fonctionne sur le principe de la désaération ou du réglage automatique de la pression supportée à l'aide d'un vase d'expansion spécial hermétiquement fermé. Cette capacité est constituée de deux secteurs séparés par une membrane de caoutchouc résistant à la chaleur.

Dans un compartiment, il y a de l'air ou de l'azote (si l'injection a été faite par le fabricant) et dans le deuxième compartiment, le liquide de refroidissement s'écoule à travers la soupape de sécurité si sa pression dépasse un seuil prédéterminé. Lorsque le liquide de refroidissement se refroidit, la pression dans le système baisse et le gaz presse le liquide qui s'y est accumulé du réservoir dans le circuit.

Les avantages

• Le vase d'expansion dans de tels systèmes peut être installé n'importe où (au-dessus, au niveau ou au-dessous du circuit de chauffage). Dans tous les cas, une pompe électrique est responsable de la circulation du fluide.
• Pas besoin de contrôler le volume de liquide de refroidissement dans le système (ajusté automatiquement).
• L'antigel peut être utilisé pour inverser la possibilité de dégivrage du système.
• Pour chauffer le circuit, vous pouvez utiliser des chaudières de secours, par exemple, en plus de la chaudière à gaz principale pour installer une autre unité de combustible solide ou électrique. De plus, tous ces appareils de chauffage peuvent fonctionner ensemble.
• Tous les paramètres du système sont automatiquement ajustés. Par conséquent, vous pouvez le laisser sans surveillance pendant une longue période en définissant le mode dont vous avez besoin.

Inconvénients

• De tels systèmes ont un coût d'installation et d'équipement plus élevé.
• Dépendance à l'électricité.

Double circuit

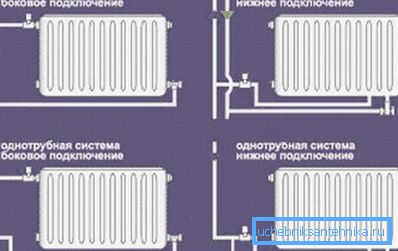

Les schémas de câblage à deux tuyaux des systèmes de chauffage du moment peuvent être considérés comme les plus courants pour le secteur privé, car ils permettent de maintenir une température uniforme des radiateurs dans toute la maison. Le réglage de chaque appareil individuel est effectué à l'aide d'un thermostat ou d'une vanne conventionnelle, ce qui réduit le débit de liquide de refroidissement dans la batterie.

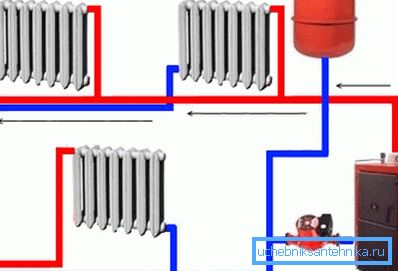

L’essence du travail du circuit de chauffage à deux tuyaux est la suivante:

• le caloporteur de l'appareil de chauffage entre dans le tuyau d'alimentation;
• où alternativement est distribué sur les radiateurs;
• et après avoir passé le fluide à travers les sections de l'appareil, il entre déjà dans le tuyau de retour par lequel il est renvoyé à la chaudière.

Dans ce cas, le vase d'expansion peut être ouvert ou fermé - tout dépend du type d'installation.

Le grand avantage du système à deux tuyaux est que le liquide de refroidissement n’est pratiquement pas refroidi pendant tout le flux. En d'autres termes, sa température reste la même sur toute la longueur du tuyau, le liquide refroidi pénétrant dans un tuyau complètement différent.

L'alimentation sonne sur le dernier radiateur, où il peut basculer pour revenir soit par le même tuyau, soit par la batterie, ce qui ne fait pratiquement aucune différence - cela dépend simplement de la facilité d'installation.

Circuit monotube

Les installations de chauffage à une conduite sont moins efficaces mais beaucoup moins chères. Par conséquent, ils peuvent souvent être trouvés dans les immeubles de grande hauteur de l'ère soviétique.

Dans ce cas, le flux de liquide de refroidissement peut ici s’effectuer par le bas et par le haut, par exemple, presque toutes les maisons Khrouchtchev (le plus grand nombre de bâtiments de la période soviétique) ont un flux supérieur, mais à Brezhnevka, on peut souvent rencontrer le flux de liquide de refroidissement de bas en haut. Comme le montre la pratique, il est fréquent que des problèmes de chauffage se produisent dans les habitations moins alimentées.

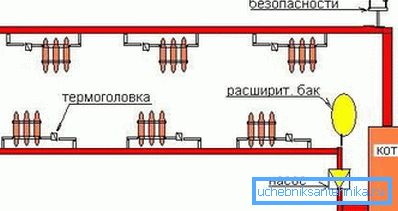

L’essence du système à une conduite est très simple et consiste en ce qui suit: de l’usine de cogénération, de la chaufferie centrale, du point de répartition de la chaleur (TP) ou du fluide caloporteur chaud de la chaudière, qui est distribué en alternance aux radiateurs.

Ce n’est qu’après avoir traversé les sections que le liquide refroidi n’est pas évacué dans le tube de retour, mais y parvient d’où il vient. Il s'avère que plus le radiateur est éloigné du début de l'alimentation en fonction de son numéro de série, plus il fait froid, le liquide de refroidissement.

Idéal pour un système à boucle unique, il est composé de trois ou quatre radiateurs par tuyau - avec plus de perte de chaleur, ils deviennent tangibles. Pour réduire les pertes d’énergie thermique, un by-pass est installé devant le radiateur - un pont de tuyauterie à travers lequel une partie du liquide chaud est renvoyée, sans pénétrer dans la section de la batterie. Ceci est possible grâce à la différence de section (le bypass est plus fin que le principal).

Conclusion

Vous pouvez (si vous avez certaines compétences) collecter vous-même l'un des systèmes de chauffage ci-dessus. Le plus important est de calculer correctement la puissance de la chaudière et des appareils de chauffage par rapport à la surface chauffée totale.
