Quel radiateur choisir: type de transfert d'énergie

Quel radiateur de chauffage convient le mieux pour une installation dans une maison ou un appartement - aucun spécialiste en génie thermique ne peut le dire. Le problème, c’est qu’il existe de nombreux modèles de ce type sur le marché, chacun ayant ses propres caractéristiques opérationnelles.

Et pourtant, dans notre article, nous essaierons de décrire les avantages et les inconvénients des appareils de chauffage et donnerons également des recommandations sur la manière de les installer dans certaines conditions.

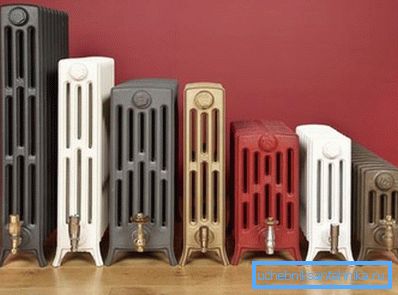

Principales différences de produits

Type de transfert de chaleur

En analysant les types d'appareils sur le marché, il est nécessaire de comprendre quelles sont leurs principales différences.

Le principe de base sera le principe du transfert de chaleur, selon lequel les appareils de chauffage sont divisés en radiateurs et convecteurs proprement dits:

• Environ 80 à 90% de l'énergie du liquide de refroidissement est transmise aux radiateurs par rayonnement. Cela signifie que l'environnement interne de la batterie se réchauffe d'abord, puis ses murs, puis la surface du radiateur émet des ondes de chaleur infrarouges qui donnent de l'énergie à l'air ambiant et aux objets se trouvant dans la pièce.

Faites attention! L'efficacité de tels dispositifs ne dépend pas trop de la vitesse du liquide de refroidissement et de la différence entre sa température et la température ambiante. C'est pourquoi les radiateurs préfèrent être installés dans des systèmes à circulation naturelle.

• Les convecteurs émettent également de la chaleur, mais la part de ce rayonnement qui en provient est bien moindre - à un niveau de 10 à 20%.. La majeure partie du transfert de chaleur se produit en convection - le mouvement de l'air entre les plaques de l'échangeur de chaleur, en raison de la différence de température. Simultanément, de l'air froid pénètre dans la batterie par le bas, passe à travers les ailettes chauffées par le liquide de refroidissement et sort par la partie supérieure, assurant ainsi une circulation continue.
• Les solutions universelles sont des appareils de type mixte.. Ils sont conçus à partir de réservoirs tubulaires contenant de l’eau chaude, à la surface desquels des nervures d’échange de chaleur sont installées. De tels dispositifs fournissent un chauffage efficace dans presque tous les paramètres du système de chauffage.

Caloporteur usagé

Lorsque vous décidez quel radiateur choisir, vous devez prendre en compte les particularités d'un système de chauffage existant:

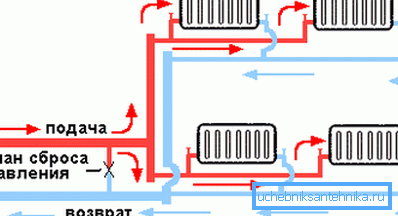

• Si vous avez une chaudière installée, vous devez naturellement acheter des piles à eau. Ils fonctionnent par transfert de chaleur de l'eau chaude qui traverse les tuyaux des circuits de chauffage en raison d'une circulation naturelle ou forcée.

• Si la chaudière et les tuyaux sont là, la seule solution serait d’utiliser un chauffage électrique. Les radiateurs électriques (fonctionnant le plus souvent avec un réfrigérant à huile), les convecteurs et les radiateurs soufflants réchauffent l'air rapidement, mais refroidissent en même temps très rapidement, de sorte que pour maintenir un microclimat optimal au moins certains d'entre eux doivent toujours être allumés.

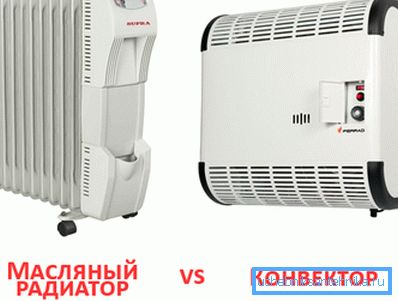

• Il existe un autre aspect associé à la faisabilité du chauffage électrique. Si nous devons choisir - quel refroidisseur d'huile ou quel convecteur électrique sera installé, nous devons alors prendre en compte les paramètres du réseau électrique de notre maison. Le fait est que la consommation électrique de ces appareils est assez élevée (en moyenne de 500 W à 3-4 kW), de sorte que le câblage de tous les appareils de chauffage à la fois ne peut tout simplement pas résister.

Cependant, il n'est pas du tout nécessaire de se limiter à une option. Aujourd'hui, de plus en plus souvent, l'installation de systèmes de chauffage hybrides est pratiquée: en automne-printemps, on utilise des radiateurs à huile ou des radiateurs soufflants, et en hiver, lorsqu'il est nécessaire de chauffer tout le temps, ils basculent vers des batteries à eau alimentées par une chaudière à gaz ou à combustible solide.

La décision finale en la matière dépend de vous et, pour être tout à fait précis, du coût des différents types de carburant dans votre région. Parfois, il est beaucoup plus rentable d'installer des équipements plus coûteux, tout en compensant les coûts engendrés par les économies réalisées sur les caloporteurs.

Options de sélection

Matériel

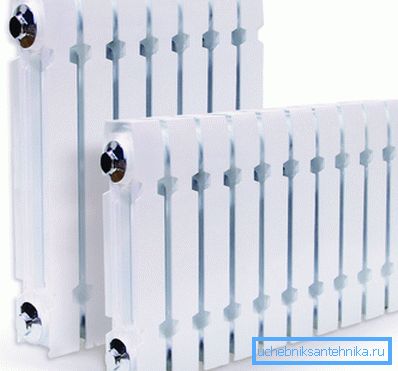

Outre le concept de radiateurs, le manuel recommande également de prêter une attention particulière au matériau à partir duquel ces structures sont fabriquées. Les paramètres thermiques des produits en dépendent en grande partie.

Vous trouverez ci-dessous un tableau permettant de comparer les batteries de différents matériaux:

Pression de travail

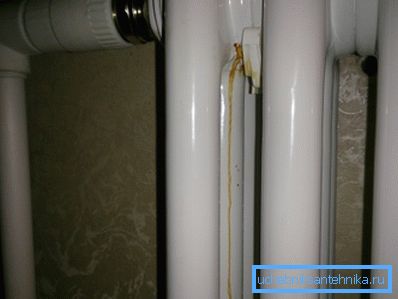

Un autre paramètre important à prendre en compte lors du choix des radiateurs est la pression de fonctionnement dans le système. Et si cela n’est pas aussi pertinent lors de la reconstruction du réseau de chauffage d’une maison privée, il est nécessaire de prendre en compte une procédure comme les tests de pression - une augmentation de pression à court terme pour détecter les fuites dans le réseau.

Si vous envisagez d'installer vous-même des radiateurs dans l'appartement d'un immeuble de plusieurs étages, vous devez garder à l'esprit que les produits en différents matériaux supportent des pressions maximales différentes:

• Fonte - jusqu'à 16 atmosphères.
• Acier - jusqu'à 10 atmosphères.
• Aluminium - jusqu'à 16 atmosphères.
• Bimétallique - jusqu'à 35 atmosphères.

C'est sur ces numéros que vous devez être guidé, en sélectionnant les appareils en fonction des paramètres du système général de la maison.

Pouvoir

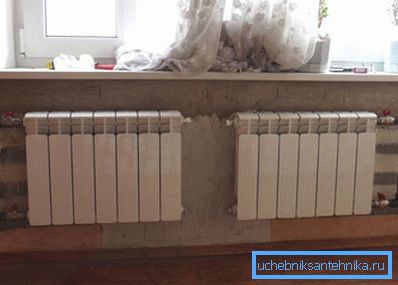

Le facteur clé déterminant l'efficacité du fonctionnement de l'appareil est la puissance de la batterie. Cela signifie que pour chauffer la pièce, nous avons besoin d'un certain nombre de radiateurs. Sinon, l'échange de chaleur n'aura tout simplement pas lieu avec l'efficacité souhaitée et la pièce sera froide.

Pour choisir le radiateur en aluminium à choisir pour l'installation dans une pièce (il en va de même pour les modèles en acier, en fonte et bimétallique), vous devez savoir:

1. Transfert de chaleur de l'appareil lui-même (ou transfert de chaleur d'une section distincte).
2. Le besoin de la pièce est chaud.

Le premier paramètre est une caractéristique constante du produit, car il est généralement indiqué dans le passeport ou sur le site Web du fabricant.

Mais le besoin de chauffage est calculé par calcul:

• Pour commencer, déterminez le volume de la pièce en multipliant la surface par la hauteur.
• Ensuite, le chiffre obtenu est multiplié par 41 W (le coefficient normatif pour les territoires de la Fédération de Russie situés dans la zone tempérée).
• Dans certains cas, un facteur de correction doit être ajouté au résultat, ce qui compensera les pertes de chaleur. Le plus souvent, pour chaque fenêtre, prendre 100 watts, pour la porte d'entrée - 200-300 watts.

Faites attention! Si vous envisagez de fermer les radiateurs avec des écrans, leur transfert de chaleur diminuera de 20-25%, ce qui doit également être pris en compte.

En conséquence, nous obtenons un nombre qui caractérise la quantité de chaleur consommée par la pièce par unité de temps. Nous divisons ce nombre par la chaleur dégagée par le radiateur ou le panneau chauffant et nous obtenons le nombre d'éléments chauffants nécessaires.

Dans le même temps, les experts recommandent de faire le calcul avec une petite marge. Dans ce cas, les radiateurs, même par froid extrême, ne fonctionneront pas à la limite de puissance, ce qui aura un effet positif sur les ressources du système dans son ensemble.

Dimensions

Enfin, lors du choix d’un appareil à installer dans une pièce, nous devons déterminer sa taille. Il est très important que la batterie de chauffage soit correctement montée. Dans ce cas, presque toute l’énergie consommée sera redirigée vers le chauffage de l’air.

Si le radiateur est installé simplement sur le mur, il n’existe aucune restriction particulière - si seulement il s’adapte plus ou moins à l’intérieur et n’interfère pas avec le passage.

Mais lors de l’installation sous un rebord de fenêtre ou dans une niche, vous devez tenir compte des éléments suivants:

• Tout d'abord, la largeur optimale de la batterie doit être comprise entre 50 et 75% de la largeur de l'ouverture de la fenêtre.
• Deuxièmement, entre les parois latérales du radiateur et les pentes de la niche, il doit rester au moins 100 à 150 mm d’espace libre.
• La distance entre le bord inférieur de la batterie et le sol est comprise entre 100 et 160 mm.
• L'écart entre le bord supérieur et le seuil est compris entre 120 et 160 mm.
• Retrait du radiateur du mur - 20 - 60 mm.

Faites attention! Si le rebord de la fenêtre bloque complètement la batterie, vous devrez percer des trous de ventilation afin d'éviter que de l'air chaud ne tombe sur le verre et que, par temps froid, cette zone devienne un lieu de formation active de condensat.

En appliquant toutes ces restrictions, nous obtenons la taille maximale de la batterie pouvant être installée au point sélectionné.

Conclusion

Il est assez facile de déterminer quel radiateur est préférable de choisir dans une situation donnée. Néanmoins, vous devez tenir compte de plusieurs facteurs. Pour une étude plus détaillée des nuances de sélection, nous vous conseillons de visionner la vidéo informative contenue dans cet article.
