Quelle est l’entraxe des radiateurs: dimensions des

La distance entre les en-têtes du radiateur est l'une des caractéristiques techniques importantes dont dépendent les dimensions du produit. Les dimensions affectent la possibilité d’installation, en particulier si la batterie est prévue pour être placée dans une niche ou sous la fenêtre. Une taille de produit correctement choisie ne violera pas les normes de fonctionnement de base sur lesquelles repose le transfert de chaleur normal.

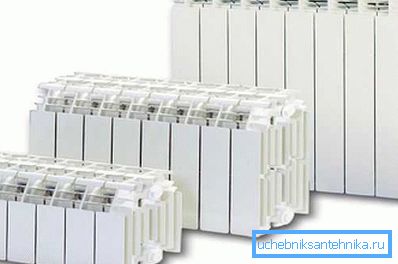

Réchauffeurs de différentes hauteurs

Aperçu général des types de radiateurs et de leurs dimensions

Il existe plusieurs groupes principaux de radiateurs présentant des caractéristiques de conception différentes:

  1. Sectionnel.
  2. Panneau acier et bimétallique.
  3. Convecteur.
  4. Modèles d'auteur, fabriqués sur mesure, n'ayant pas de formes similaires, mais remplissant leurs fonctions.

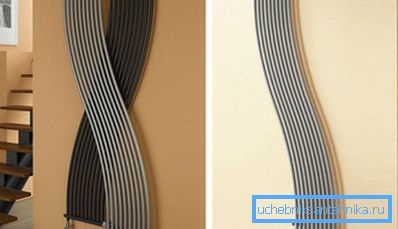

Sur la photo - le chauffage d'origine

Le matériau utilisé et les caractéristiques de conception des appareils de chauffage déterminent:

  • résistance aux coups de bélier;
  • la corrosion;
  • encrassement et écaillage;
  • intensité de transfert de chaleur et autres composantes du succès.

En ce qui concerne la taille, la différence de hauteur entre les collecteurs supérieur et inférieur (entraxe central) affecte la possibilité d'installer le réchauffeur. Le plus souvent, ils sont installés dans les niches situées sous les fenêtres. Si l'ouverture de la fenêtre est suffisamment grande, la pile haute ne convient tout simplement pas.

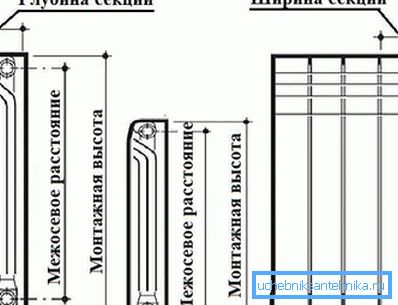

Le diagramme montre la distance centrale

Ce paramètre est particulièrement important pour les systèmes à circulation naturelle. Le fait est que la pression dans le système est créée par la différence de hauteur entre l’alimentation en eau de la batterie et de la chaudière: plus cette valeur est élevée, plus la pression naturelle dans les tuyaux est importante.

Faites attention! Par exemple, l'entraxe des radiateurs de 250 mm n'a de sens que si les seuils de fenêtre sont très bas. Dans ce cas, vous pouvez installer la batterie même sous la hauteur de l'appui de la fenêtre de 50 à 60 cm.

Un exemple de batterie dans une pièce avec de grandes fenêtres.

Les panneaux chauffants sont entièrement soudés avec un liquide de refroidissement à serpentin entre deux panneaux nervurés, avec un espace entre eux allant jusqu'à 1 cm. Cette surface augmente la surface de la surface chauffée et son transfert de chaleur - rayonnement plus convection. La faible capacité contribue à un transfert de chaleur rapide - l'efficacité atteint 75%, mais ils refroidissent rapidement.

Le manque de produits de panneau est:

  • dans leur vulnérabilité aux coups de bélier, ce qui les rend impropres à une utilisation dans les systèmes de chauffage central;
  • corroder de l'eau acide;
  • il est impossible de drainer l'eau pendant longtemps à cause de la même corrosion, mais déjà au contact de l'oxygène.

Les batteries sectionnelles sont de bonnes opportunités pour leurs changements constructifs - augmentation / diminution du nombre de sections pour des changements de puissance ou des réparations. Les dispositifs bimétalliques ont remplacé la fonte traditionnelle, fragile mais durable, à forte inertie.

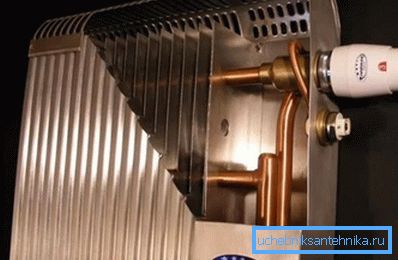

Sur la photo - l'appareil bimetallicheskogo appareil de chauffage

Dans ceux-ci, le liquide de refroidissement passe à travers des tubes d'acier comportant des ailettes en aluminium à haute conductivité thermique.

La batterie bimétallique est l’incarnation de deux avantages dans un produit, à savoir:

  • l'acier résiste aux pressions instables et aux environnements agressifs;
  • L'aluminium réagit immédiatement aux changements de température.

Faites attention! Parmi les lacunes, nous ne pouvons que noter le coût. Le prix d'un radiateur bimétallique peut être 2 à 3 fois supérieur à celui de la fonte ou de l'acier.

Lors du choix de batteries bimétalliques, il faut tenir compte du diamètre des canaux verticaux et horizontaux, et pas seulement de l'entraxe. En ce qui concerne les dimensions, les modèles les plus populaires peuvent être considérés comme des modèles avec une différence entre les trous de mamelon de 500 mm (avec une hauteur totale du radiateur de 570 mm).

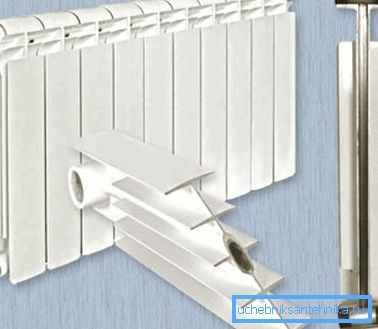

La photo montre les canaux horizontaux et verticaux; si la qualité du liquide de refroidissement est mauvaise, ils ne doivent pas être trop étroits.

Mais dans les batteries à vide, le concept de "distance au centre" n'existe tout simplement pas. Le fait est qu’ils utilisent un seul tube d’écoulement dans lequel circule le liquide de refroidissement et qu’un réchauffement uniforme de la surface est obtenu grâce à l’évaporation du liquide en ébullition.

Batteries tubulaires - registres, section supérieure dans la compacité et la variété de formes. L'absence de fuites au niveau des joints est assurée par le soudage des fragments, qui résistent à une pression de travail pouvant atteindre 15 atm. Mais des parois minces ne retiennent pas mal le coup de bélier. Les registres permettent de créer leurs propres mains, en choisissant un espacement arbitraire entre les tuyaux.

En savoir plus sur les dimensions du radiateur

Dans la documentation technique relative aux appareils de chauffage, en plus de la puissance thermique, les dimensions ainsi que l'entraxe doivent également être indiqués. Selon le type et le fabricant, les dimensions des appareils de chauffage peuvent varier.

Radiateurs bimétalliques

Quelle que soit la taille de la batterie, la distance entre les capteurs peut être considérée comme déterminante - c’est la taille du produit qui en dépend. Et si la longueur des dispositifs de section peut être modifiée, la hauteur peut devenir une pierre d'achoppement. Ce paramètre est indiqué par un chiffre après le nom du modèle, par exemple ALUX 200. L'entraxe standard des radiateurs en aluminium est de 350 et 500 mm, mais ce chiffre peut varier de 200 à 800 mm.

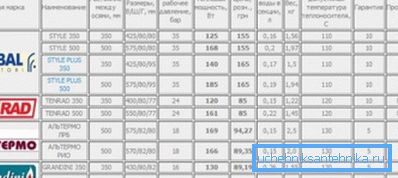

Caractéristiques des appareils de chauffage des fabricants populaires

Par exemple, dans les modèles sectionnels italiens ALUX 200 de même hauteur de 245 mm et de profondeur de 100 mm, chaque section a une longueur de 80 mm et une puissance de 92 W. La longueur maximale est de 1280 mm (16 sections) pour une puissance de 1472 watts. Le modèle ALUX 350 d’une hauteur de 395 mm a les mêmes dimensions et le même nombre de sections, avec une puissance de 138 W, l’ALUX 500 a une hauteur de 545 mm avec une section de puissance de 179 W.

La gamme de taille standard des batteries bimétalliques comprend des entraxes de 200 à 500 mm. Mais la hauteur de l'appareil peut légèrement différer selon le fabricant. Par exemple, si ce paramètre est 500 mm, la hauteur du Rifar Monolit est de 577 mm et celle du modèle Germanium Neo de 560 mm.

Les radiateurs bimétalliques avec un entraxe de 450 mm ne sont pas disponibles. Il est donc nécessaire d’obtenir le dispositif de chauffage le plus proche possible.

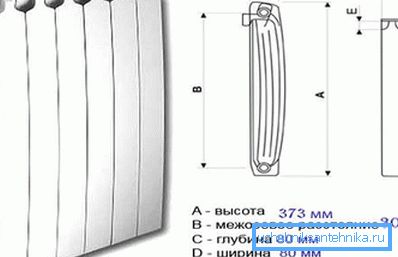

Dimensions de base du chauffage bimétallique

Faites attention! Si la hauteur des tuyaux ne correspond pas à l'entraxe, vous pouvez toujours les réduire ou les diluer. Il est seulement important que la transition soit lisse et non pas à un angle de 90 °.

La conception du radiateur bimétallique fournit, en plus de 2 tubes horizontaux, des tubes en acier verticaux plus minces à travers lesquels le réfrigérant circule. Mais dans les modèles bas, ils peuvent ne pas être. Par exemple, lorsque l'appareil de chauffage a une hauteur d'environ 20 cm, il se réchauffe également bien à partir de 2 tuyaux horizontaux.

Dans un appareil de chauffage bas, il n'est pas nécessaire d'utiliser des tuyaux verticaux.

Radiateurs en fonte

Ces modèles sont considérés comme des classiques et sont utilisés depuis plus de 150 ans. Bien sûr, l’apparence a subi des changements importants, mais l’idée elle-même reste la même. Ce type de batterie a même publié une norme distincte - GOST 8690-94.

Selon ce document, la plage de distances entre les trous du mamelon est comprise entre 300 et 800 mm, la hauteur totale du dispositif étant comprise entre 400 et 900 mm.

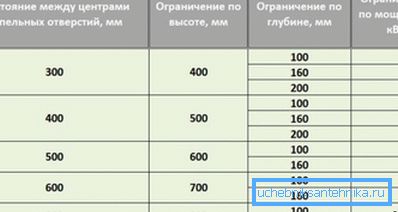

Dimensions des appareils de chauffage en fonte

En ce qui concerne les variétés de tels dispositifs de chauffage, des modèles avec 1, 2 et 3 canaux sont produits, la forme des sections elles-mêmes pouvant également différer. Afin de ne pas vous tromper en choisissant une batterie, il vous suffit de connaître les caractéristiques du dispositif de marquage.

Selon le document GOST 8690-94, lors du marquage, ces paramètres de radiateur sont indiqués comme suit:

  • sa profondeur;
  • la distance entre les axes centraux des trous du mamelon;
  • La pression dans le système de chauffage étant importante, la pression de service maximale est également enregistrée dans le marquage;

Faites attention! La fonte est un matériau fragile, elle ne tolère donc pas les chocs hydrauliques. Si de tels phénomènes ne sont pas rares dans le système de chauffage, il est préférable de refuser les batteries en fonte et de choisir un analogue en acier ou bimétallique.

  • indique le nombre de sections, ainsi que le standard utilisé.

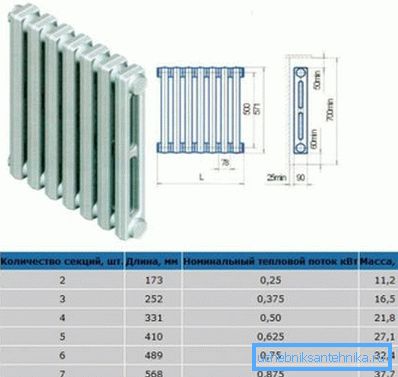

Caractéristiques de la batterie en fonte classique

Si vous voulez choisir une distance centrale du radiateur de chauffage 450, vous pouvez choisir une batterie avec la valeur la plus proche de ce paramètre 400 mm et réduire légèrement le tuyau. La norme ne prévoit pas le déclenchement des appareils de chauffage avec une distance de 450 mm entre les trous du mamelon.

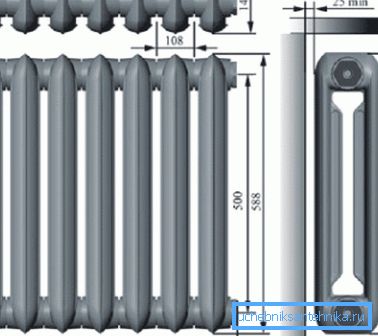

Batterie en fonte pleine grandeur

L'étiquetage indique généralement la capacité thermique d'une section. Par exemple, l'entrée MS-140M-500-0.9 signifie qu'une section est en mesure de fournir 140 W de chaleur, l'entraxe est de 500 mm et la pression de travail est de 9 atmosphères.

Radiateurs en aluminium

La principale différence entre les radiateurs en aluminium et les radiateurs bimétalliques réside dans le fait que les tubes, le cadre le long duquel le liquide de refroidissement se déplace, sont en alliage d'aluminium. En bimétallique, ils sont en acier ou en cuivre, et l'aluminium n'est utilisé que pour les ailettes.

Radiateur en aluminium dans la coupe

En ce qui concerne la plage de tailles, la valeur minimale peut être considérée comme étant égale à 150 mm et le seuil supérieur est limité à 800 mm entre les axes des trous des tétons.

En conséquence, la taille change et la puissance de la batterie:

  • La hauteur de bébé de 150 mm convient aux maisons avec de grandes fenêtres, elle ne bloquera pas la vue depuis la fenêtre. L'ensemble comprend des pieds afin qu'il ne soit pas nécessaire de le fixer au mur;
  • les grandes tailles de 700 à 800 mm ont un transfert de chaleur important en raison de la surface développée du radiateur;
  • mais le plus courant peut être considéré comme une taille de 400-500 mm entre les axes des trous du mamelon. Ce sont les piles utilisées dans la plupart des appartements.

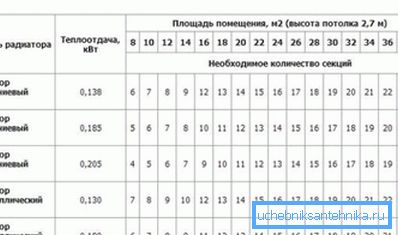

Caractéristiques d'une batterie en aluminium populaire

Nous devrions également mettre en évidence les radiateurs verticaux. Si placer l'appareil de chauffage sous la fenêtre n'est pas très pratique, les instructions relatives à la conception de la pièce vous permettent de placer un radiateur vertical dans le coin. Il est assez petit en largeur (littéralement 5 à 7 sections), mais ici la hauteur peut atteindre 2 mètres.

Exemple de radiateur haute

Dans le cas des radiateurs en aluminium, l'entraxe est compris entre 1 200 et 2 000 mm. Certes, l'efficacité d'une telle batterie est légèrement inférieure à celle d'une batterie classique, car une partie de celle-ci est située dans la partie supérieure de la pièce, où la température est légèrement supérieure à celle du sol.

Dimensions des radiateurs en acier

Les dimensions hors tout des radiateurs en acier en panneau sont comprises entre 20 et 90 cm et la distance axiale est inférieure de 5 à 7 cm à la hauteur. Des dispositifs avec une distance inter-axiale de 450 mm sont produits, cette taille standard est absente dans les homologues bimétalliques en fonte.

Les radiateurs en acier peuvent également être verticaux, la hauteur maximale dans ce cas pouvant être de 2 à 3 mètres. Mais plus souvent utilisé des modèles conventionnels.

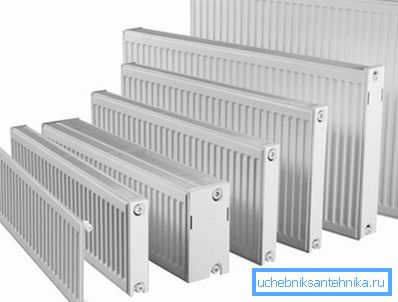

La hauteur et l'épaisseur des batteries en acier varient sur une large plage.

Les registres sont également constitués de tuyaux en acier (en raison de la facilité de soudage de l'acier et de sa résistance). Mais il n'y a pas de restrictions pour ce type de chauffage, et le diamètre choisi en fonction du désir du client et du transfert de chaleur du chauffage.

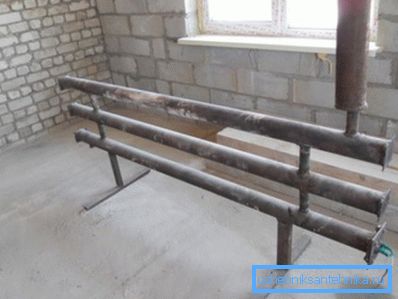

Registre fait maison de tuyaux d'acier

À la fin

La distance centrale est un paramètre important dans tout radiateur moderne. De cette taille dépend de la hauteur de l'appareil, et donc la possibilité de l'installer dans une niche sous la fenêtre. La gamme de tailles de radiateurs modernes leur permettra d'être installés aussi bien dans un appartement ordinaire que sous une grande fenêtre.

La vidéo de cet article contient un certain nombre de conseils utiles sur le choix d’un radiateur de chauffage pour votre maison.
