Quels capteurs d'air sont utilisés pour les systèmes de

L'air dans le système de chauffage est capable de perturber son travail. De plus, l'excès d'oxygène devient un catalyseur pour les processus corrosifs. Bien qu'il ne tombe pas si souvent dans le liquide de refroidissement, des dispositifs supplémentaires pour son élimination ne seront pas superflus. Dans ce cas, utilisez des conteneurs spéciaux dans lesquels il est collecté, puis fabriqué avec une valve. Ainsi, non seulement l'excès d'air est éliminé du circuit de chauffage, mais la pression à l'intérieur de celui-ci est normalisée.

Caractéristiques de conception

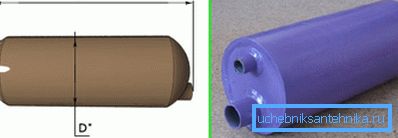

Les tailles et conceptions typiques des capteurs d’air sont basées sur les diamètres des lignes. Examinez leurs caractéristiques et fonctionnalités plus en détail:

L'air accumulé est évacué manuellement ou automatiquement. Le prix des produits dépend de nombreux paramètres, tels que les dimensions, et varie donc dans des limites différentes.

Systèmes de ventilation

Il y en a deux principaux, qui seront discutés ci-dessous:

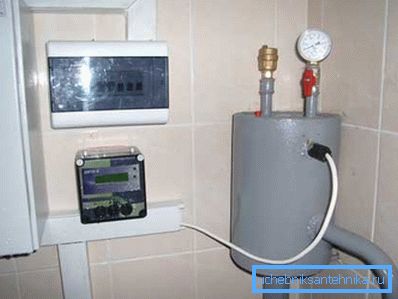

1. Le système automatique est plus pratique à utiliser, lors de son fonctionnement ne nécessite pas de maintenance régulière du récepteur. Dans ces produits, une soupape d'échappement est installée et une pression hydrostatique interne est utilisée pour contrôler.

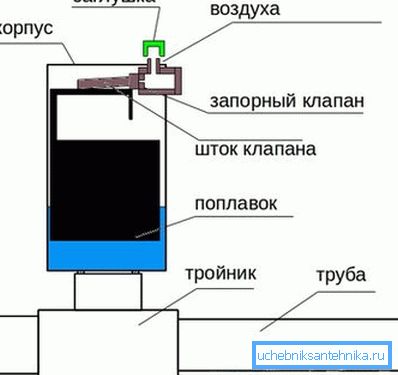

   Le principe de fonctionnement est lié au niveau du flotteur dans la chambre à flotteur. Lorsque l'air dans le réservoir l'abaisse, il s'échappe au moment calculé par l'ouverture qui s'ouvre avec la soupape d'échappement. Dès que la pression du liquide de refroidissement devient suffisamment importante, la vanne se ferme.

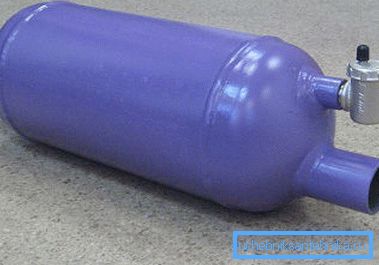

2. La version manuelle devrait inclure un programme spécialement calculé qui régit l'ouverture de la vanne et le rejet des masses d'air dans toute la section de chauffage d'une maison d'habitation..

Espèces

Les réservoirs de collecte d'air sont:

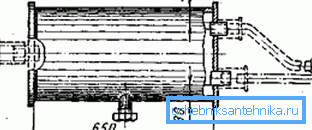

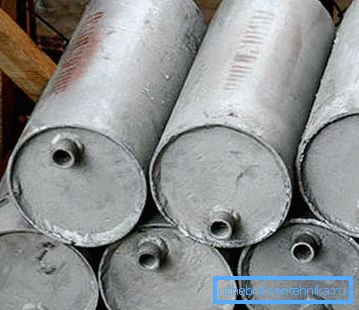

1. Circulant - ils sont intégrés dans le pipeline. En position horizontale, l'air est forcé de sortir par le mouvement de l'eau vers la partie supérieure du récepteur involontairement.L'eau dans de tels collecteurs d'air horizontaux traversants ne gèle jamais, par conséquent, l'instruction permet d'installer ces produits dans des locaux non chauffés. Les dimensions du récepteur dépassent largement le pipeline principal, permettant à l’air de se concentrer au sommet du récepteur. (Voir aussi l'article Convecteurs de chauffage électrique: caractéristiques.)

1. Non-écoulement - sont reliés au pipeline par un robinet qui est évacué séparément. Dans cette conception, les bulles d'air ne peuvent pas tomber dans une branche, juste en passant.

Tous les types de produits sont conçus pour les paramètres suivants:

• température de fonctionnement du liquide de refroidissement - jusqu'à 150? С;
• pression dans le circuit 0,6 MPa et 1,2 MPa.

Conseil: assurez-vous que des soupapes de sécurité sont installées dans les produits pour l'évacuation d'air d'urgence.

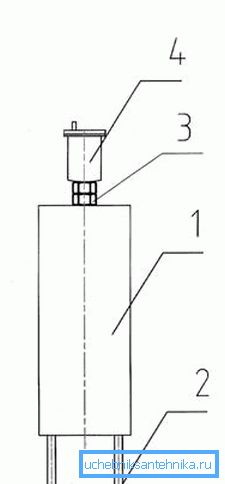

En plus des récepteurs séparés, appliquez une élimination d'air centralisée à l'aide d'un conduit d'air. Dans ce cas, réinitialiser la conception de la boucle d'air dans laquelle le collecteur d'air vertical est installé. Il produit un rejet automatique des masses d'air dans le vase d'expansion.

Caractéristiques de la sortie d'air du système de chauffage

Lors de la fabrication du système de chauffage de leurs propres mains, il est nécessaire de fournir un procédé pour éliminer les bulles d’air en excès. Par conséquent, avant de choisir un équipement, nous vous recommandons d’envisager différentes options pour la circulation du liquide de refroidissement dans le circuit. Cela permettra un positionnement optimal et évitera des erreurs techniques à l'avenir.

L'emplacement du récepteur dépend du système de circulation du liquide de refroidissement dans le circuit de chauffage.

Ça arrive:

1. Naturel - dans ce cas, le liquide de refroidissement est introduit dans un angle par rapport au vase d'expansion, dans lequel toutes les bulles d'air sont collectées.

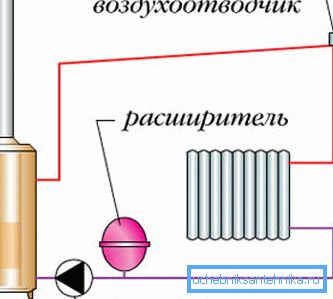

2. Forcé, pour le mouvement du liquide de refroidissement autour du circuit à l'aide d'une pompe de circulation. Dans ce cas, l'air doit être retiré des colonnes montantes les plus éloignées.

Conseil: lors de l'abaissement de la masse d'air du tuyau par le biais de la conduite d'air ou du collecteur d'air classique.

Conclusion

Les collecteurs d'air sont des éléments importants et essentiels du système de chauffage. La fiabilité dépend de leur emplacement et de leur équipement avec des dispositifs de contrôle et de gestion.

Par conséquent, lors de l'établissement d'un plan de chauffage d'un bâtiment, il est également nécessaire de prévoir des mécanismes efficaces pour éliminer les masses d'air, ce qui améliorera la circulation dans le système, le transfert de chaleur et augmentera également sa durée de vie. La vidéo de l'article vous aidera à trouver des informations supplémentaires sur ce sujet.
