Quels sont les foyers avec chauffage de l'eau

Pour les grandes maisons et les cottages, ainsi que pour les petites maisons privées dans une parcelle de terrain, il est très pratique et avantageux d’utiliser des cheminées chauffantes avec circuit d’eau. En plus de la chaudière de chauffage, vous obtenez également un ajout esthétique au design intérieur de la pièce.

Il est à noter que ces appareils de chauffage peuvent être utilisés à tout moment de l’année, sans faire référence à un circuit commun - vous pouvez toujours vous réchauffer au foyer, s’il fonctionne en mode autonome, sans chauffer le fluide caloporteur. Ci-dessous, nous allons procéder à un bref examen de ces unités, à la méthode d’installation et, en outre, à une courte vidéo sur ce sujet.

Thermocampes

Note Des noms tels que les foyers avec circuit d'eau ou avec une chemise d'eau, les foyers thermiques - tout cela renvoie au sujet dont nous discutons et a la même signification.

Principe de l'appareil

• En gros, tout foyer est une modification de la fournaise et tout poseur de poêle ou même un artisan connaissant les fondations en maçonnerie et ayant un dessin sous les yeux peut le construire de ses propres mains.. Après tout, cette conception n’est rien de plus qu’une chambre de combustion de type ouvert avec une cheminée simplifiée, mais s’il ya une chemise d’eau sur le dessus, la chambre de combustion est bien entendu de type fermé.
• S'il s'agit d'une chambre de combustion de type ouvert, la chaleur qui en résulte va immédiatement dans la pièce, mais en même temps, la moitié de cette énergie vole simplement dans le tuyau dans le sens le plus profond de l'expression.. Par conséquent, la présence d'une chaudière à eau nécessite une certaine étanchéité (porte du four) et un retard maximal de la chaleur produite à l'intérieur de la structure. Si vous avez calculé correctement la conception, son efficacité peut atteindre 85%, ce qui est déjà un indicateur de certains modèles de chaudières à combustibles solides, diesel, électriques et à gaz domestiques!
• Mais dans la cheminée, la chaudière à eau n’est pas du type habituel, c’est pour la plupart un ensemble de tubes métalliques interconnectés situés le long des murs et au plafond de la chambre de combustion.. Et, bien sûr, ils se trouvent au milieu d’une double enveloppe métallique, c’est-à-dire en dehors de la zone d’action d’une flamme nue. Dans ce cas, le bois de chauffage, les briquettes, les palettes, ainsi que le charbon et le charbon de bois peuvent être utilisés comme combustible.

Chemise d'eau

Pour installer un système de type tubulaire dans votre conception, vous devez préparer une empreinte au préalable. Et, en règle générale, elle est en tôle d'acier de 4 à 5 mm d'épaisseur ou en fonte; dans ce cas, l'épaisseur devrait être augmentée à 7 à 8 mm.

De l'extérieur, un tel corps est recouvert d'une peinture résistant à la chaleur ou de brique décorative. Néanmoins, le revêtement ne sera pas superflu, même si le métal est recouvert d'une finition décorative.

La chemise d'eau peut provenir soit des tôles elles-mêmes, soit du système de tubes interconnectés, comme sur la photo ci-dessus. Cela n'aura pas d'effet significatif sur l'efficacité, mais la durée de vie opérationnelle d'un système tubulaire, fermé par du métal, sera au moins deux fois plus longue en raison d'une diminution de la probabilité de brûlure dans les murs.

Étant donné que le métal est un excellent conducteur de chaleur, le fait que les tuyaux soient protégés d'une flamme nue par une cloison en acier ou en fonte ne gênera pas le chauffage de l'eau dans le système. À moins que très peu d’efficacité ne soit consacrée au chauffage de la cloison elle-même.

Note De l’air chaud est formé dans le boîtier métallique et s’il est acheminé dans une pièce munie de canaux spéciaux, les radiateurs ne sont plus nécessaires dans la pièce où le foyer sera installé.

Cheminées à pyrolyse

Note Tout d’abord, comprenons la terminologie et clarifions nous-mêmes que la pyrolyse est la décomposition thermique de matières organiques en molécules plus légères, c’est-à-dire que la fumée résultant de la combustion de substances organiques n’est que le produit du processus de pyrolyse.

Et maintenant, voyons ce que la pyrolyse peut donner dans les structures chauffantes.

1. Premièrement, le produit de pyrolyse est une matière organique qui n’a pas encore été complètement brûlée. Par conséquent, elle peut être brûlée pour obtenir de l’énergie thermique supplémentaire.
2. Et deuxièmement, la fumée est une chaleur secondaire et au lieu de la diriger vers la cheminée, vous pouvez utiliser cette énergie, augmentant ainsi l'efficacité de tout le système de chauffage.

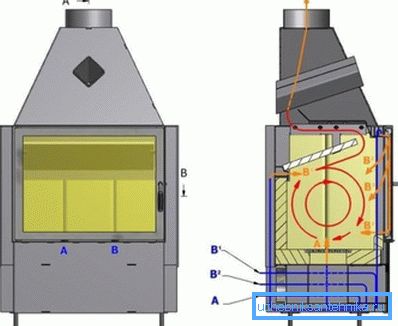

Faites attention à la figure du haut - vous voyez l'insert du générateur de gaz dans la section, plus précisément, il y a deux chambres de combustion:

• il y a une pièce avec un accès d'air limité pour la pose et la combustion du bois de chauffage;
• et au-dessus de la caméra, la combustion de produits de pyrolyse (fumée).

Pour l'allumage, l'air pénètre dans la chambre inférieure par un cendrier (A), il entre également pour souffler le verre (B1), mais le canal B2 est conçu pour amener de l'air chaud dans la chambre de pyrolyse, où le carburant final brûle.

Bien entendu, le principal avantage du foyer à gaz est une très grande efficacité - il peut parfois rattraper la barre des 100% et ce n’est pas une fiction, mais une réalité. L'air est fourni à la chambre du générateur de gaz par le haut.

C'est pourquoi, dans les chaudières à combustibles solides, la chambre de combustion est souvent située dans la partie supérieure et la chambre de post-combustion dans la partie inférieure, ce qui simplifie considérablement la conception. Afin de préserver l'efficacité de la combustion du bois de chauffage, la chambre de combustion est nécessairement posée sur des briques en argile réfractaire, puis décorée. Bien qu'il soit tout à fait possible d'acheter une brique réfractaire décorative.

Quelques échantillons

Le métal PL-190, fabriqué en Pologne à partir de tôle d'acier de 4 à 6 mm (selon le chantier), est un type de cheminée angulaire avec une chemise d'eau et une ouverture latérale de la porte. Si les composants principaux sont en acier résistant à la chaleur, les cadres de porte, les bouchons et la grille sont en fonte. Le diamètre du tuyau de cheminée est ici de 180 mm et les émissions de CO sont de 0,4%, à une température de sortie de 16 ° C.

L'entrée d'air de cette structure s'effectue du côté de la rue et le chauffage est effectué au moyen de bois de chauffage, de briquettes et de pellets en mode de combustion continue. La pression de travail dans le circuit d'eau avec un volume de 32 L. L'instruction prévoit jusqu'à 8 bar, la puissance nominale est de 8 W, le rendement est de 75%. L'unité est suffisante pour chauffer une surface de 100 m2.

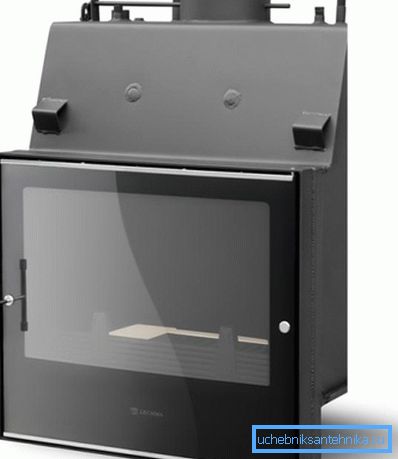

Le métal PL-190, fabriqué en Pologne à partir de tôle d'acier de 4 à 6 mm (selon le chantier de construction), est un type direct de cheminée avec jaquette d'eau et ouverture latérale de la porte. Si les composants principaux sont en acier résistant à la chaleur, les cadres de porte, les bouchons et la grille sont en fonte. Le diamètre de la cheminée est ici de 180 mm et l’émission de CO est de 0,4%, à une température de sortie de 16 ° C.

L'entrée d'air de cette structure est effectuée du côté de la rue et le chauffage est assuré par du bois de chauffage. Briquettes et pellets en mode de combustion continue. La pression de travail dans le circuit d'eau avec un volume de 31 à 64 L. L'instruction prévoit jusqu'à 8 bar, puissance nominale 12, 15, 19 W, rendement 75%. L'unité suffit pour chauffer une surface de 200 m2.

L’apparence et la production du PL-210 ECO sont très similaires à celles de ses homologues; seul le principe de combustion du générateur de gaz modifie radicalement ses performances. Ainsi, le diamètre de la cheminée est déjà de 200 mm, les émissions de CO sont de 0,11% et la température moyenne de sortie des gaz est déjà de 268? et une efficacité de 78%. Bien sûr, son prix est presque deux fois plus élevé, mais l'économie de carburant est énorme.

Conclusion

En installant une cheminée avec chauffe-eau dans votre maison, vous ne trouverez pas seulement une source de chaleur, mais également un endroit confortable pour vous détendre pendant la saison froide ou même fraîche. De plus, vous pouvez non seulement l'acheter, mais l'ajouter vous-même en utilisant les principes mentionnés ci-dessus. Des succès!
