Quels sont les moyens de lier les radiateurs
L'une des étapes de la conception d'un système de chauffage consiste à connecter ou à les relier des batteries. Ainsi, il est possible d’accroître l’efficacité de son travail et de rendre le fonctionnement des appareils de chauffage plus confortable. En liant les radiateurs de chauffage au polypropylène, par exemple, il est possible de régler leur transfert de chaleur. En cas d’urgence, de réparation ou d’entretien, ils peuvent être rapidement déconnectés du pipeline.
Que chercher
Nous recommandons de sélectionner au préalable les types de registres, ainsi que leur configuration, afin de créer un système de chauffage conforme au projet développé.
En plus d’eux, il devrait inclure:
- chaudière;
- les pipelines;
- vannes d'arrêt et de contrôle;
- pompe (si nécessaire).
Le processus d'installation des appareils de chauffage n'est pas particulièrement difficile:
- choisir à l'avance un emplacement pour les appareils de chauffage en fonction du projet;
- les conduire au pipeline ou aux pipelines;
- Connectez la batterie et les tuyaux de coffre avec vos propres mains.

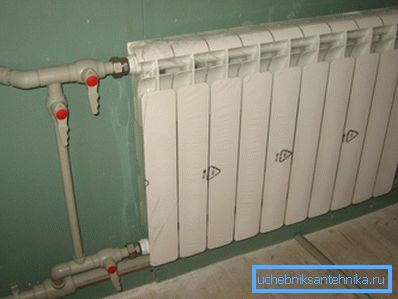

Raccord de tuyau en polypropylène
Ci-dessous, nous examinerons le processus de raccordement des chauffages au système de chauffage, où des tuyaux en PP sont utilisés, dont le prix est aujourd'hui l'un des plus bas.
Actuellement, il y a deux manières:

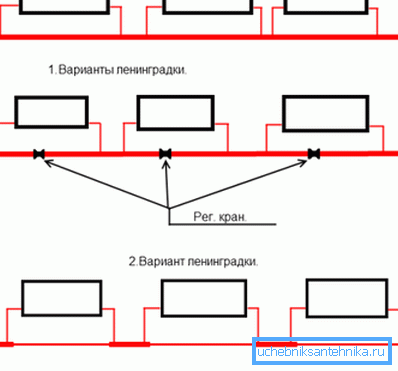

| Monotube ou Leningradka | Dans ce cas, le liquide de refroidissement, le plus souvent de l’eau, pénètre immédiatement dans l’ensemble du bâtiment, en passant par le haut par des tuyaux installés dans des appartements séparés. Un tel système est souvent utilisé dans les immeubles d'habitation. Considérez ses inconvénients:
|
| Double tube |
|
Les deux systèmes comprennent les éléments suivants:
- radiateurs qui ont une soupape d'aération en haut et un bouchon en bas. En mode de connexion inférieur, ce dernier est installé en haut;
- bouchon de passage de radiateur;
- thermostat et vanne pour système à 2 tuyaux;
- tige;
- robinet d'arrêt;
- écrous de blocage avec lesquels le couplage et les registres sont fixés;
- dérivation pour système à 2 tuyaux;
- les canalisations en polypropylène, en polyéthylène, en plastique ou en métal.
Manières de connecter des radiateurs

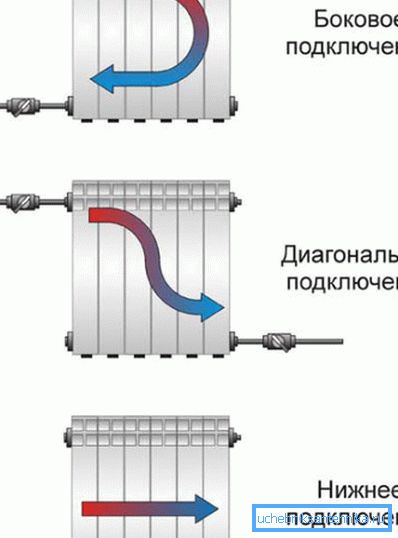

Il existe 3 principaux types de connexion:

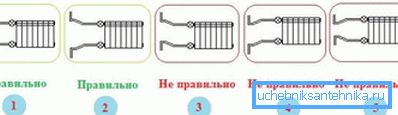

- Le côté unilatéral est considéré comme le plus acceptable. Le flux se fait dans le tube supérieur, le retour est relié au fond. La méthode est capable de donner un transfert de chaleur maximum, ce qui procure la plus grande efficacité.
Astuce: ne connectez pas l'alimentation inférieure, dans ce cas, la perte d'alimentation du système sera d'environ 8%.
- La diagonale est parfois utilisée dans des batteries suffisamment longues. Dans ce cas, l'échauffement se produit uniformément dans toutes les sections de l'équipement, sans créer de différences de température, ce qui affecte leur efficacité. L'alimentation est connectée à la butée supérieure supérieure d'un côté du produit, le retour à la butée inférieure de l'autre.
Conseil: n'apportez pas le liquide de refroidissement chaud par le bas. Dans ce cas, le système de chauffage perdra jusqu'à 10% de la puissance.

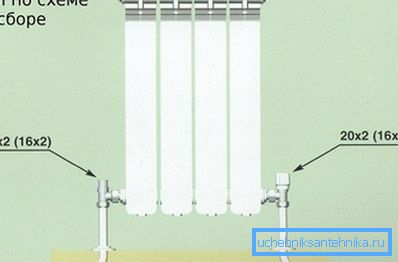

- Il est recommandé d'utiliser le fond uniquement lors de l'installation de tuyaux dans le sol. Dans ce cas, la perte de puissance atteindra également 10%.
Astuce: installez des radiateurs sous les fenêtres et non sur leurs côtés. Observez correctement la distance entre le mur et le rebord de la fenêtre en hauteur et en retrait.
Types de radiateurs
Lors de l'installation d'un nouveau système de chauffage, il est recommandé d'utiliser de nouveaux appareils de chauffage. Le marché actuel offre plusieurs variantes de registres en aluminium, fonte, acier ou utilisant une combinaison de métaux.
Il vous suffit de choisir le bon modèle, qui peut être:
- Panneau solide et mince en acier, auquel la connexion n'est possible que par le bas ou le côté.
- Sectionnel en aluminium léger ou bimétallique. Ces batteries sont connectées des trois manières pour lesquelles les tuyaux en polypropylène sont idéaux.
Nous recommandons de remplacer les batteries lourdes en fonte par des batteries bimétalliques dans les appartements avec chauffage central. Ils ont un grand transfert de chaleur et de transfert alcalin mieux, qui est ajouté au liquide de refroidissement. Les radiateurs en aluminium ou en acier conviennent mieux au chauffage indépendant dans un appartement et une maison privée, car la pression dans de tels systèmes est basse.
Conclusion
Dans cet article, nous vous donnons pour objectif de vous expliquer comment lier ou relier différents types de radiateurs au système de chauffage central et autonome. Parmi les trois méthodes disponibles - inférieure, diagonale et latérale, cette dernière est considérée comme la plus optimale.
Avec cela, vous pouvez augmenter l'efficacité du chauffage jusqu'à 8%, dans le reste, elle diminue d'environ 10%. La vidéo de l'article vous aidera à trouver des informations supplémentaires sur ce sujet.
