Quels sont les systèmes de chauffage: eau, air, sol chaud et

Quels sont les systèmes de chauffage et sur quels motifs sont-ils classés? Nous devons nous familiariser avec les systèmes d’exploitation à long terme éprouvés utilisés dans les immeubles privés et les immeubles à appartements, et avec les solutions relativement nouvelles qui commencent tout juste à gagner en popularité. Alors commençons.

Chauffage de l'eau

Ces types de systèmes de chauffage ont une caractéristique commune: le fluide caloporteur est utilisé pour transporter la chaleur de la source de chaleur aux appareils de chauffage.

Remarque: contrairement au nom, l'eau ne joue pas toujours ce rôle. Des solutions salines, de l'éthylène et du propylène glycol, ainsi que de l'huile de moteur usée sont également utilisés. Ils se comparent favorablement à l'eau à un point de congélation beaucoup plus bas, ce qui permet de ne pas avoir peur du dégivrage des tuyaux et des batteries.

Le type de chauffage de l’eau, quant à lui, peut être classé en fonction d’une longue série de signes.

Source de chaleur

Dans ce rôle peut être:

• Chaufferie ou cogénération. Le liquide de refroidissement est acheminé vers la maison par deux voies de la voie thermiquement isolée (alimentation et retour); Un ascenseur est monté à l’entrée de la maison, stabilisant les paramètres de température du chauffage en raison de l’implication d’une partie du liquide de refroidissement dans la recirculation. Le principal inconvénient de ce programme est l’importante perte de chaleur lors du transport.

Faites attention! Ces pertes sont à la charge de l'utilisateur final. Par conséquent, nombreux sont ceux qui souhaitent passer du chauffage central aux types de chauffage autonomes.

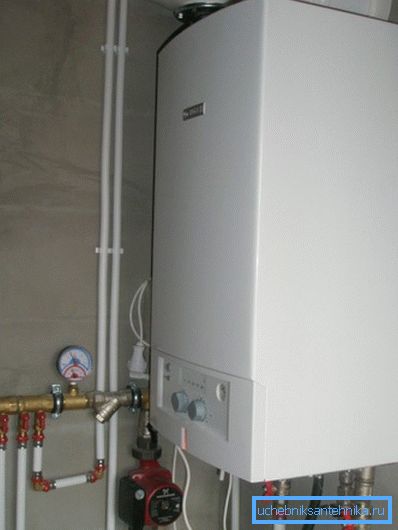

• Gaz principal. La chaudière à gaz génère des coûts de chauffage minimaux (environ 70 kopecks par kilowatt-heure de chaleur). Actuellement et dans un proche avenir, c'est la solution la plus rentable. Le gaz dans les bouteilles de gaz et les réservoirs est beaucoup plus cher - de 1,8 à 2,8 roubles / KW * h.

• Bois de chauffage, charbon. Les coûts sont légèrement plus élevés (1,1 - 1,4 roubles / KW * H). L'inconvénient principal est la faible autonomie des chaudières: elles nécessitent un chargement périodique du combustible et l'élimination des cendres.
• Chaudière à gazole, au contraire, cela ne nécessite pas l’attention du propriétaire pendant des semaines. Les inconvénients comprennent la nécessité de stocker une grande quantité de combustible, des odeurs, un niveau de bruit élevé pendant le fonctionnement du brûleur solaire et le coût élevé de la chaleur (3,2 roubles / KW * h).
• Enfin, les chaudières électriques de toutes sortes. (Tenovy, induction et électrode) sont plus pratiques à utiliser et sûrs. Ils ne nécessitent pas d'entretien fréquent ou d'élimination des produits de combustion. Pour tout le bien que vous devez payer; dans ce cas, de l'argent tout à fait spécifique au taux d'environ 3,6 à 3,8 roubles par kilowatt-heure.

Circulation de liquide de refroidissement

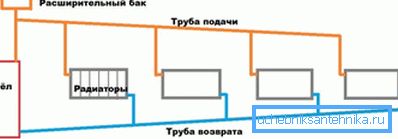

Cela peut être naturel et forcé.

Utile: schémas d'installation pratiqués pouvant fonctionner dans les deux modes. Dans ce cas, l'insert de la pompe dans le remplissage de gros diamètre (à partir du DN 32) est alimenté par une dérivation. Il est nécessaire que la restriction de la canalisation ne réduise pas la charge hydraulique déjà basse en mode de circulation naturelle.

Le sens du mouvement du liquide de refroidissement

Cela peut être une impasse et une passe.

1. Le type d’impasse du système de chauffage implique que le liquide de refroidissement se déplace dans des directions opposées dans différentes parties du circuit.
2. Suivre la circulation signifie que l’eau, l’antigel, l’huile, etc. ne se trouvent à aucun endroit du circuit. ne changez pas la direction du mouvement à l'opposé.

Embouteillage haut et bas

Tout est simple ici: le schéma avec le remplissage supérieur suppose que le lit d'alimentation en chauffage (la branche horizontale du pipeline reliant les colonnes montantes) se trouve dans le grenier et le lit de retour au sous-sol.

Dans le cas d'une mise en bouteille inférieure, respectivement, les deux maisons en planches sont divorcées au sous-sol. Les élévateurs sont connectés par paires; chaque paire est reliée par un cavalier au dernier étage de la maison ou au sous-sol.

Mise en page

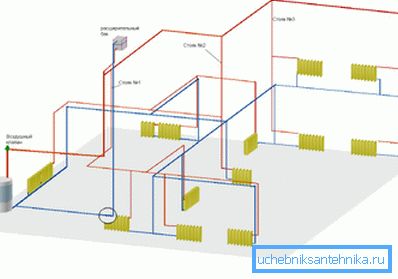

Séparer le câblage vertical et horizontal; il semble que les termes soient intuitivement compréhensibles et ne nécessitent pas de commentaires. Il convient toutefois de préciser que dans le monde réel, les types combinés de systèmes de chauffage sont plus courants. Par exemple, dans un immeuble typique, la colonne montante est verticale, mais la mise en bouteille est horizontale.

Raccordement d'appareils de chauffage

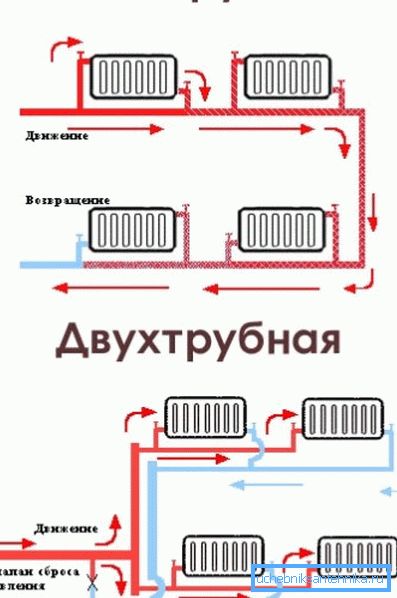

Sur cette base, on distingue les circuits monotube et bicanal.

1. Dans le premier cas, le remplissage est un anneau entre les tuyaux d’entrée et de sortie de la chaudière ou les vannes d’habitation de l’ensemble élévateur. Les appareils de chauffage la déchirent ou, ce qui est beaucoup plus raisonnable, se plantent parallèlement à la mise en bouteille.
2. Le deuxième schéma implique que chaque radiateur ou convecteur est un cavalier entre le remplissage de l’alimentation et celui du retour.

Remarque: en général, un circuit à deux tubes nécessite d'étrangler chaque instrument et d'équilibrer le système lors du démarrage à l'aide de selfs. L'instruction est liée au fait qu'autrement, toute la circulation passera par les dispositifs les plus proches de la chaudière ou de l'ascenseur, ce qui entraîne un dégivrage des radiateurs à longue portée.

Exotique

Quel est le chauffage en plus des systèmes habituels et largement utilisés avec un liquide de refroidissement?

Airy

Dans le rôle du liquide de refroidissement sert l'air ordinaire. Comme sa capacité calorifique spécifique est faible, de grands volumes doivent être transportés; Les systèmes de chauffage à air sont souvent combinés à la ventilation.

La solution est intéressante en l'absence de dispositifs de chauffage à l'intérieur. Le principal inconvénient est que l'installation cachée de conduits d'air n'est possible qu'au stade de la construction ou lors de réparations majeures de la maison.

Sol chaud

Dans le rôle de l'appareil de chauffage sert toute la surface du sol. Pour cela, un tuyau avec caloporteur, un câble chauffant ou un film chauffant est placé dans la chape ou sous le revêtement de finition. Le travail peut facilement être effectué à la main, sans l'intervention de spécialistes.

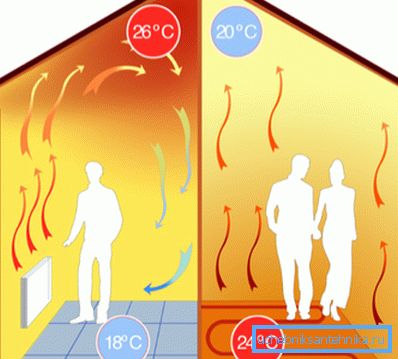

Le plancher chauffant est intéressant pour son efficacité. Non, le prix d'un kilowatt-heure de chaleur ne change pas: il ne dépend que de la source de chaleur. Des économies sont réalisées grâce à une distribution plus efficace de la température et à moins de fuites à travers le plafond.

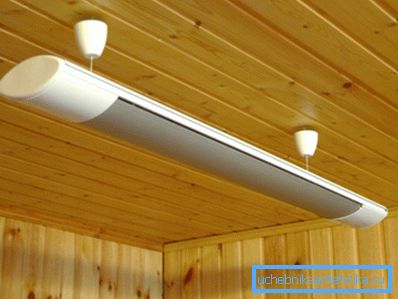

Infrarouge

La majeure partie de la chaleur est transférée de l'élément chauffant aux objets et aux personnes présentes dans la pièce en raison du rayonnement thermique et non de la convection. Étant donné que les appareils de chauffage affectent directement les récepteurs de température des habitants de la maison, la température de la pièce peut être réduite à 15-16 ° C sans le moindre inconfort. D'où encore les économies d'énergie.

Conclusion

Bien entendu, notre aperçu en miniature des solutions possibles dans le domaine du chauffage ne prétend pas être complet. La vidéo ci-jointe la complétera avec du matériel utile et éducatif. Des succès!
