Quels tuyaux utiliser pour un sol d'eau chaude: une revue
Les innovations modernes sur le marché de la construction vous permettent de rendre les appartements ou les maisons beaucoup plus confortables. Et surtout ici se distinguent les systèmes d’eau des sols chauds, qui sont assemblés à partir de divers matériaux. Et, en règle générale, dans un tel cas, les moments les plus difficiles pour une personne inexpérimentée sont le calcul du tuyau pour un plancher d’eau chaude et le choix de son type.
Dans cet article, nous allons comprendre ces problèmes et, en outre, nous examinerons brièvement comment ces structures sont montées de leurs propres mains.
Commençons par le point le plus important.
Types de tuyaux
Pour plus de commodité, les caractéristiques et les types de tuyaux sont présentés dans le tableau comparatif:
| Type de produit | Caractéristiques spéciales |
| 1. Cuivre. | En principe, c'est un excellent matériau car le cuivre est long, ne rouille pas et a une bonne résistance. Dans le cas d'une charge mécanique, le tronc se courbera plus que les trous ou les fissures. En Europe, il s’agit du type de matériau le plus utilisé pour la fabrication de telles structures. Mais l'avantage le plus important du cuivre est son excellent niveau de conductivité thermique. Et cela signifie que vos sols se réchaufferont le plus rapidement possible. En ce qui concerne les défauts, dans le cas présent, c’est probablement le cas - il s’agit d’un prix plutôt élevé des «pistes» de cuivre. |
| 2. Métal-plastique. | Une excellente option pour un budget moyen. Le produit est un coffre composé de plusieurs couches: plastique sur le dessus et aluminium à l'intérieur (ce métal se dilate légèrement lorsqu'il est chauffé). Une telle structure permet au sol chaud d’être suffisamment résistant et de ne pas «envahir» de l’intérieur avec des excroissances diverses. |
| 3. Polypropylène. | De telles conduites d'eau pour sols chauds sont rarement utilisées, car elles ne se plient pas très bien. De plus, comme il n’ya pas de métal dans leur structure, les processus d’échange de chaleur ne sont pas trop rapides. Autrement dit, le système de chauffage en polypropylène ne sera pas très efficace. |
| 4. Produits en polypropylène réticulé (tube PEX). | Différence faible coût, bon niveau de conductivité thermique et longue durée de vie. Les inconvénients sont notamment le fait qu'il est assez difficile d'installer du polypropylène, car s'il n'y a pas de fixation rigide instantanée, il se pliera immédiatement. |
Donc, si nous parlons des tuyaux à utiliser pour un plancher d’eau chaude, il s’avère que le «juste milieu» entre le prix et la qualité est celui des produits en métal et plastique.

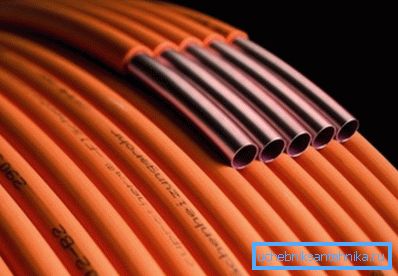

De plus, le métalplastique se pose assez facilement - les lignes sont flexibles et durables. Comment ces baies seront-elles déployées - donc, elles se trouveront sans aucune extension inverse.

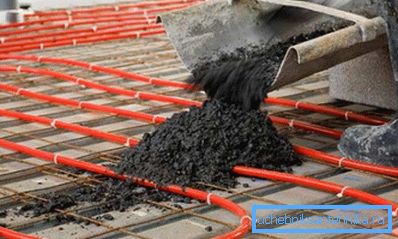

Faites attention au fait que, malgré la présence de métal dans la structure des produits, ceux-ci doivent toujours être protégés autant que possible avant de verser le sol ou de le percer à l'aide d'un perforateur. Des particules solides de béton liquide peuvent endommager le métal-plastique, ce qui entraîne l'apparition de fissures et permet au foret de passer silencieusement à travers l'aluminium.
Par conséquent, en versant la chape, essayez de ne pas marcher sur les «pistes» et, si vous prévoyez de percer le sol, rappelez-vous de l'emplacement des lignes du système de chauffage.
Nous avons approximativement décidé quels tuyaux sont les meilleurs pour l’utilisation d’un plancher d’eau chaude avec un budget moyen.
Voyons maintenant comment calculer le métrage souhaité du système.
Le tracé de l'autoroute et le calcul du métrage
En fait, élaborer un plan est un processus simple.
Ici, il faut agir comme ceci:

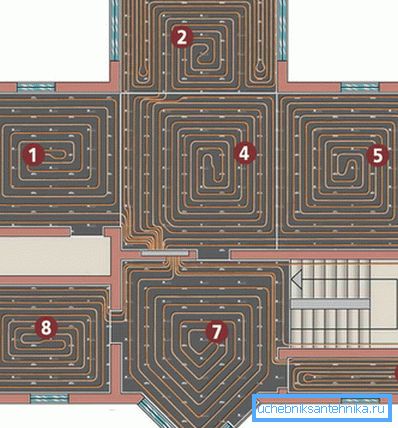

- Nous faisons un plan de la salle sur une échelle où nous marquons les endroits où les meubles seront placés. Où il sera situé - le système n'a pas besoin d'être retiré, car il n'y a aucun intérêt à chauffer, par exemple une armoire - non, vous serez d'accord.

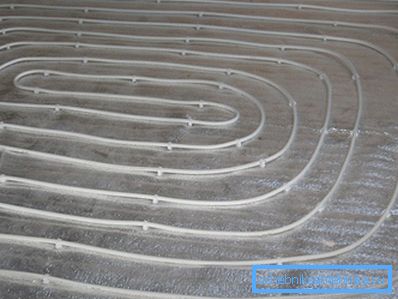

- Dessinez la mise en page de la structure. Il est préférable de planifier de cette façon - de l’alimentation en eau chaude, le parcours est tracé (comme dans une spirale) vers le centre de la pièce. Et puis du centre de la ligne partent au point de décharge. Cette disposition permet un chauffage plus efficace et uniforme de la pièce.

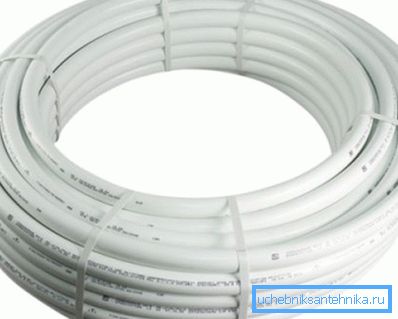

- À partir du modèle, nous calculons la longueur requise de la baie en métal et plastique.
Faites attention au fait qu'il n'est pas recommandé de faire un «itinéraire» à partir du contour supérieur à 60 mètres. Si le système a une telle image, l'eau chaude refroidira assez rapidement, ce qui affectera l'efficacité du chauffage.
En ce qui concerne les paramètres, dans la plupart des cas, les produits avec un diamètre compris entre 15 et 20 mm conviennent parfaitement. Comme vous pouvez le constater, le calcul d'un tuyau de sol chauffé à l'eau est une tâche simple et rapide.
Mais avec le montage, tout n'est pas si simple - il y a des nuances. Nous comprendrons tout avec un exemple clair.
Installation de plancher chauffant
Ainsi, à titre d'exemple visuel, nous prenons l'organisation du système de métal avec une mise en page sur le principe d'une spirale. Le chauffage sera effectué dans l'appartement d'un immeuble à plusieurs étages, car il s'agit du cas le plus difficile en raison de la nécessité d'isoler le plafond (découvrez ici quels raccords à compression pour tuyaux en PEHD).
Nous procédons à l'installation.
Travaux préparatoires
A ce stade, vous devez procéder selon le schéma suivant:
- Nous débarrassons le sol des débris et des objets étrangers.

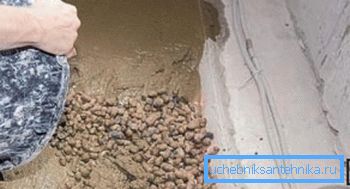

- Remplir le terrain accidenté en argile-béton.

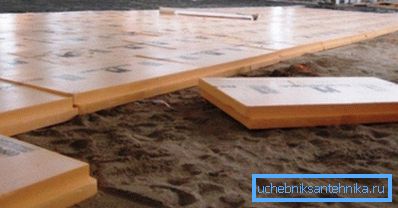

- Une fois que le béton a séché, nous fixons des feuilles de polystyrène expansé sur le dessus (la mousse entre également, elle aura seulement besoin d'être épaisse, ce qui signifie que l'épaisseur totale du sol sera finalement plus grande). Les feuilles sont plus faciles à attacher à des chevilles spéciales avec un large capuchon.

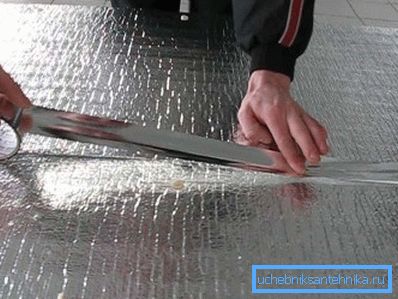

- Poser le film d'aluminium sur le dessus de l'isolant. Si cela n'est pas fait, le système réchauffera non seulement la couche de finition du sol, mais également le chevauchement. Autrement dit, la zone dont vous avez besoin se réchauffera beaucoup plus lentement.
Ceci termine la préparation. Nous passons à l'étape suivante.
Pose de tuyaux
Ici, tout est exécuté dans l'ordre suivant:

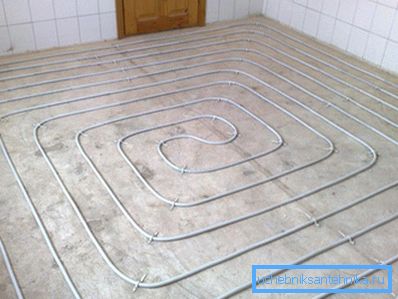

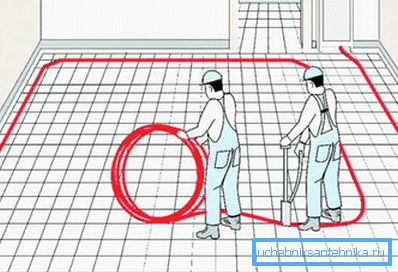

- Nous prenons la baie avec du métal plastique, laissons une extrémité du tuyau près du point d’approvisionnement en eau chaude et commençons à dérouler la piste, la posant au sol en spirale, se déplaçant pour ainsi dire vers le centre de la pièce.. Dans le même temps, essayez de tout poser de manière à ce que la distance entre les lignes parallèles soit d’environ 15 à 20 cm.
- Lorsque vous atteignez le centre, faites un renversement pour ainsi dire et revenez selon le même principe d’une spirale jusqu’au point de retrait de l’eau refroidie.

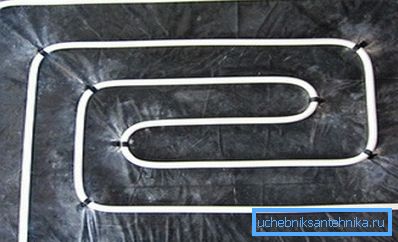

- Fixez les tuyaux au sol à l'aide de fixations et de goujons.

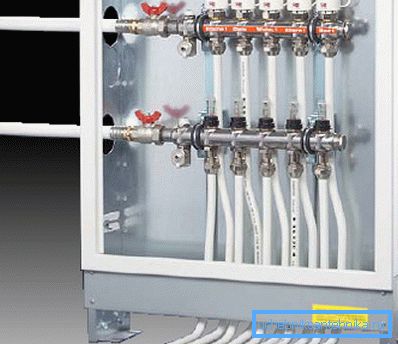

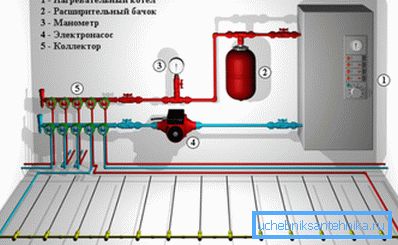

- Connectez les extrémités de la piste au système de plomberie.
Faites couler de l'eau dans les tuyaux (si la pression est basse, vous devrez peut-être installer une pompe supplémentaire). S'il n'y a pas de fuite, vous pouvez remplir la finition.
Faites attention uniquement au fait que lorsque nous avons examiné la question de savoir quels tuyaux choisir pour un sol chauffé à l'eau, il y avait une nuance importante concernant le métal-plastique: lorsqu'ils sont chauffés, ces produits se dilatent un peu. C'est pourquoi vous devez tout organiser pour que de l'eau chaude se forme lorsque la chape se solidifie dans les lignes du système au cours des 5 à 6 premières heures.
S'il n'existe pas, le DSP durcira complètement et, pour ainsi dire, le tuyau n'aura nulle part où se dilater.
Maintenant, résumons la critique.
Conclusion
Nous avons déterminé quels tuyaux choisir pour un sol d'eau chaude et pourquoi. Nous avons également examiné toutes les options possibles du tableau comparatif et également fourni des instructions claires pour le schéma d’installation et les principes de calcul du matériau (voir également l’article Tuyaux et raccords en polyéthylène réticulé: caractéristiques techniques et caractéristiques d’installation).
Nous espérons que vous utiliserez les informations obtenues dans la pratique. Et si vous souhaitez connaître plus d'informations utiles, cet article contient également une vidéo supplémentaire - visualisez-la.
