Raccordement d'un radiateur de chauffage à des tuyaux en

De nos jours, les tuyaux en polypropylène sont plus populaires lors de l'installation de systèmes de chauffage. Cependant, leur connexion aux appareils de chauffage, y compris les radiateurs, présente certaines nuances. Cette tâche soulève donc un certain nombre de questions pour les artisans novices.

Ci-dessous, nous examinons de plus près comment installer des radiateurs de chauffage avec des tuyaux en polypropylène.

Le radiateur connecté au pipeline en polypropylène

Sélection des matériaux

La popularité des tubes en polypropylène est due à plusieurs de leurs qualités:

  • Le prix pour eux est beaucoup plus bas que pour leurs homologues en métal.
  • Haute durabilité, du fait que le plastique ne rouille pas, de plus, le sédiment ne s'y dépose pratiquement pas.
  • Vous n'avez pas besoin de peinture.

Cependant, il convient de noter que tous les types de tuyaux en polypropylène ne conviennent pas aux systèmes de chauffage. Le fait est qu'ils doivent avoir une couche d'armure qui empêche une dilatation thermique importante du pipeline.

Tube en polypropylène renforcé

De plus, il est souhaitable que la couche de renforcement soit en aluminium, car le renforcement en fibre de verre conduit à une saturation en oxygène du caloporteur. Cela provoque à son tour la rouille des surfaces métalliques des chaudières et autres éléments chauffants. Les tuyaux renforcés d'aluminium et adaptés aux systèmes de chauffage portent la marque PN25.

Faites attention! Lors du choix des tuyaux doivent faire attention à l'épaisseur uniforme de leurs murs. Pour cela, vous devez regarder leur coupe.

En ce qui concerne le diamètre, le paramètre optimal est de –25 mm.

Il est également nécessaire d'acheter des raccords, qui comprennent:

  • Les accouplements;
  • Adaptateurs de coin;
  • Robinets à tournant sphérique.

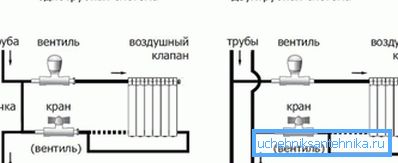

Schéma de raccordement du radiateur à un ou deux tuyaux

Connexion des radiateurs

Schéma de câblage

Avant de raccorder le radiateur au tuyau en polypropylène, il est nécessaire de dessiner un schéma du système. Il convient de noter qu’il existe plusieurs options pour connecter les batteries:

Méthode de connexion Caractéristiques spéciales
Monotube Ce système est le plus simple et le plus économique en termes de consommation de matériaux. Cependant, il ne convient que pour les petites pièces, car le liquide de refroidissement situé sur le chemin de la dernière batterie chauffe l’intermédiaire, ce qui entraîne un réchauffement inégal.
Double tube Il s'agit également d'une connexion en série, cependant, le liquide de refroidissement chaud et le flux de retour à travers différents pipelines. De ce fait, le chauffage des batteries est effectué de manière plus uniforme.
Collectionneur (peigne de distribution) Cette méthode est la plus efficace, mais en même temps la plus chère. Son principe est basé sur la connexion en parallèle de tous les radiateurs à travers le collecteur.

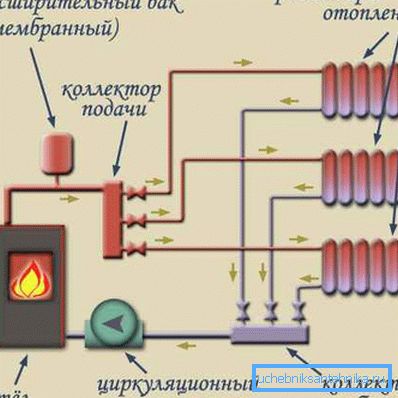

Schéma de connexion du collecteur des radiateurs

Le choix du type de système dépend des caractéristiques du logement - nombre de pièces, leur superficie, etc. Une fois que vous avez déterminé le type de système, vous devez indiquer vous-même l'emplacement des radiateurs dans la pièce, les installations et tous les autres éléments.

La présence d'un tel système permettra de calculer la quantité de matériaux requise et de simplifier les travaux futurs d'installation du système.

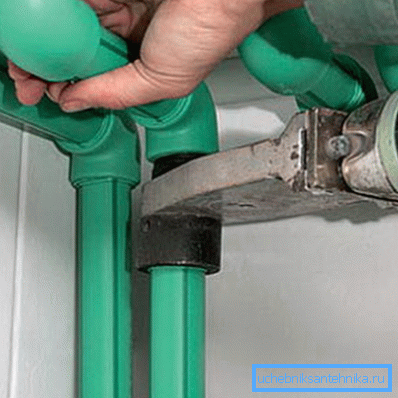

Assemblage de pipeline

Assemblage de pipeline

L'instruction pour assembler le pipeline est donc la suivante:

  • Tout d’abord, vous devez couper les tuyaux en respectant les dimensions indiquées dans le schéma.
  • Ensuite, couper les extrémités des segments préparés doivent être nettoyés des bavures.
  • Ensuite, les extrémités des segments doivent être nettoyées avec un appareil spécial fonctionnant sur le principe des taille-crayons. Cette opération est nécessaire pour une soudure ultérieure.
  • Ensuite, les tuyaux et les raccords sont chauffés dans un fer à souder spécial, après quoi ils sont assemblés.
  • Ensuite, le pipeline est monté sur les murs à l'aide de supports spéciaux.

Astuce! Si vous travaillez avec un fer à souder pour tuyaux en plastique pour la première fois, vous devez vous entraîner à tailler avant de commencer à assembler le pipeline.

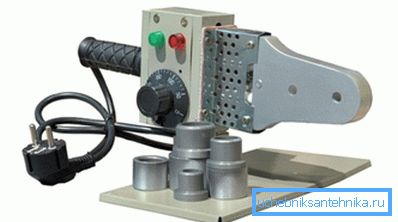

Sur la photo - machine à souder avec buses

Ainsi, le pipeline est lancé en tant que constructeur.

Dans le même temps, il est nécessaire de respecter les règles suivantes pour travailler avec le poste de soudage:

  • Avant de souder, la machine doit être préchauffée jusqu'à l'arrêt, puis attendez qu'elle soit rallumée.
  • Il est nécessaire de respecter scrupuleusement le temps de chauffage des pièces à connecter. Cela peut être différent pour différents types de fers à souder. Par conséquent, avant d'utiliser l'appareil, familiarisez-vous avec le tableau, qui est généralement disponible dans les instructions.
  • Il est nécessaire de relier les détails avec précision, sans permettre de distorsions.
  • Après avoir connecté les pièces, elles ne peuvent plus être déplacées et déplacées jusqu’à ce que le polypropylène durcisse.

En général, le processus de soudage des éléments en polypropylène du caloduc est assez simple.

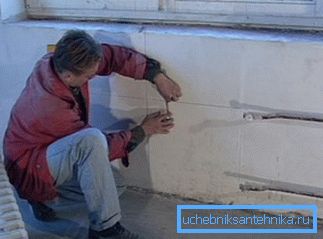

Marquage sur le mur

Installation de radiateurs

Avant de raccorder le radiateur de chauffage au tuyau en polypropylène, il est nécessaire de l’installer.

Ce travail est effectué dans cet ordre:

  1. Tout d'abord, vous devez mettre un balisage sur l'emplacement des piles.

Il est donc nécessaire de prendre en compte les exigences de SNiP:

  • la distance du mur doit être d'au moins 2 cm;
  • la distance du sol devrait être d'environ 10-15 cm;
  1. Puis supports. Dans le même temps, il est nécessaire d'utiliser le niveau de construction afin que l'appareil soit situé exactement. Pour la fixation des supports, vous pouvez utiliser les clous à cheville.

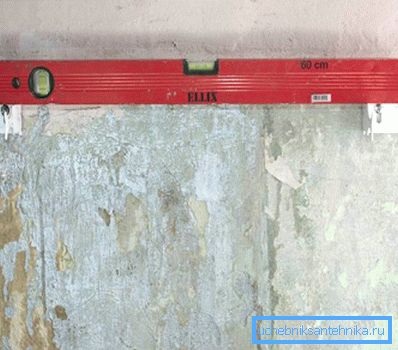

Vérification de la position des supports par niveau de bâtiment
  1. Après avoir installé les supports, vous devez y accrocher le radiateur.

Selon un tel système devrait installer tous les radiateurs dans la pièce.

Connexion de la batterie

Le radiateur est connecté au tuyau en polypropylène dans cet ordre:

  • Tout d'abord, un manchon de transition est fixé à la batterie. Il convient de noter que la connexion de radiateurs en aluminium avec des tuyaux en polypropylène est réalisée à l'aide de raccords spéciaux qui diffèrent des adaptateurs destinés aux batteries en fonte.

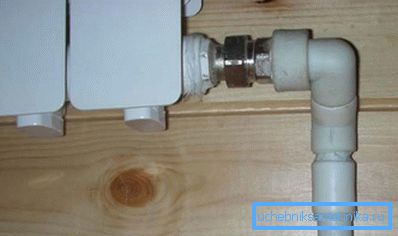

Connexion du radiateur au pipeline via l'adaptateur
  • Ensuite, une vanne à bille, une vanne de régulation ou une vanne de radiateur sont connectées à l'adaptateur.
  • Ensuite, la vanne est connectée au caloduc en polypropylène.
  • Selon le même schéma, la sortie du radiateur est connectée au pipeline.

Ici, peut-être, sont tous les points principaux de la connexion des radiateurs à un pipeline en polypropylène.

Conclusion

Le processus de connexion de l'installation d'un système de chauffage utilisant des tuyaux en polypropylène n'est pas très différent des autres types de conduites. La particularité réside uniquement dans la méthode de raccordement des tuyaux avec des raccords, puisque ce processus est effectué à l'aide d'un appareil de soudage spécial. De plus, un adaptateur spécial est utilisé pour connecter les radiateurs eux-mêmes au pipeline.

Vous pouvez lire plus d'informations utiles sur ce sujet à partir de la vidéo dans cet article.
