Raccordement d'un radiateur de chauffage à un système à deux

En règle générale, le système de chauffage dans les maisons privées est autonome. Par conséquent, son organisation nécessite l’achat d’une chaudière d’une puissance suffisante et la détermination du transfert de chaleur des radiateurs. Ensuite, il ne reste que peu de choses - il suffit de raccorder les réchauffeurs à la chaudière à l’aide de la canalisation et de remplir le tout de liquide de refroidissement. Le schéma de connexion le plus optimal est un système à deux tuyaux, en cas de flux aller et retour.

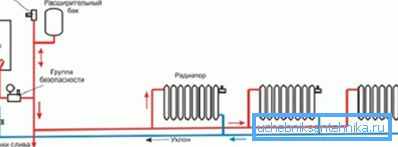

Schéma de câblage de radiateur de chauffage système à deux tuyaux avec câblage inférieur

Types de systèmes de chauffage

Utilisez des versions à un ou deux tuyaux, qui peuvent présenter des avantages et des inconvénients. La conception peut être montée à la fois avec le câblage inférieur et avec le haut. Cependant, ce dernier est utilisé le plus souvent, car il est plus pratique et plus pratique.

Comme vous le savez, le principe de fonctionnement d'un système de chauffage autonome est la circulation constante d'eau ou d'un autre liquide de refroidissement de la chaudière aux appareils et vice versa. Cependant, il peut se déplacer par gravité ou par force, ce qui est obtenu en connectant la pompe.

Quelle est la différence entre les systèmes de chauffage à un et deux tuyaux

Option de connexion à deux tuyaux

Considérez ses caractéristiques:

  1. Le manuel d'installation du schéma implique la présence de deux pipelines distincts auxquels chaque appareil est connecté.
  2. En même temps, l’un des systèmes d’alimentation en eau est une conduite d’alimentation en provenance de l’eau chaude et l’autre un système inversé, qui distribue de l’eau déjà refroidie.
  3. Etant donné que les voies qui sont surmontées par le liquide de refroidissement sont égales dans la conduite d’alimentation et dans le retour, leur résistance hydraulique est la même. C'est-à-dire qu'un tel système est équilibré hydrauliquement, ce qui rend son application la plus optimale.
Raccordement correct des radiateurs avec un système à deux tubes - méthode de la diagonale

Astuce: l'utilisation dans ce cas de la méthode diagonale de connexion d'appareils de chauffage rendra le système plus efficace.

  1. Cependant, les régimes peuvent être sans issue, ce qui signifie que le plus:
    • un long chemin est fait par l’eau déjà refroidie en laissant le dernier dans la chaîne des appareils de chauffage;
    • court - court du premier.

    Pour cette raison, vous devrez régler le débit d'eau chaude de vos propres mains dans chacun des robinets de la batterie ou utiliser des vannes thermostatiques.

    Mise en page

    Le système peut être forcé (pompe intégrée) et automatique, le principal avantage de cette dernière est qu’il ne nécessite pas d’électricité. Pour ce faire, le câblage supérieur est effectué et les appareils de chauffage, comme dans le cas précédent, sont connectés en diagonale.

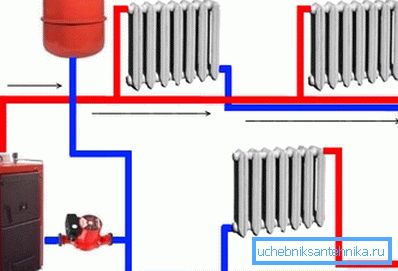

    Schéma de raccordement forcé à deux tuyaux de radiateurs avec une chaudière et une pompe

    Il est utilisé le plus souvent dans de petits bâtiments résidentiels ne comportant pas plus de deux étages. Bien qu’il soit idéal dans les zones touchées par des pannes de courant, il n’est pas souvent utilisé, ce qui s’explique par la nécessité d’utiliser une grande quantité de matériaux et un aspect inesthétique.

    Il est utilisé non seulement dans les bâtiments résidentiels, mais également dans tout autre bâtiment, quel que soit son objectif. Son organisation nécessite beaucoup de matériel et d’efforts, mais les avantages d’un tel système sont indiscutables.

    Le système dispose d'un contrôle automatique de la température.

    Conseil: vous pouvez facilement le récupérer dans tous les bâtiments, peu importe leur complexité.

    Sur une branche, il est possible de localiser un grand nombre d'appareils de chauffage, ce qui ne nécessite pas l'installation de régulateurs de pression hydrauliques supplémentaires. L'alimentation en eau et la sortie inversée de tels systèmes sont connectées séparément, ce qui vous permet de régler automatiquement le chauffage de toutes les pièces de la maison. Dans ce cas, les thermostats n'auront aucun effet sur les autres appareils et leur prix n'augmentera que légèrement le coût d'installation.

    Connexion diagonale de deux radiateurs à une seule colonne montante

    Options de connexion des chauffages au système

    Nous disons souvent les mots «connecter» et «connecter», ce qui implique la réalisation de la même action - connectez le radiateur à la tuyauterie du système de chauffage.

    Cependant, cette approche est amateur, car il existe une certaine différence technique entre eux:

    • connecter le radiateur - y amener la conduite de départ et le tuyau de retour. Un exemple serait la version latérale du radiateur, lorsque les tuyaux s’adapteront à l’appareil d’un côté au-dessus et au-dessous, ou en diagonale.
    • connecter l'appareil de chauffage - créer une unité de raccordement dans laquelle il y a un écoulement d'alimentation ou de retour, ainsi que des vannes à bille, des vannes ou d'autres éléments similaires régulateurs.

    Il existe deux options principales pour le système de chauffage, dont dépend le montage final du système de chauffage de la maison ou de l'appartement:

    1. La conduite d'alimentation supérieure est située au-dessus du niveau supérieur du radiateur. Dans ce cas, utilisez les options suivantes pour fixer un radiateur:
      • latéral unilatéral (par le bas et par le haut) - la méthode est plus efficace lorsque l’utilisation dans la batterie ne dépasse pas 10 sections. Sinon, l'échauffement du lointain ne se produit pas complètement, ce qui réduit considérablement l'efficacité du dispositif.

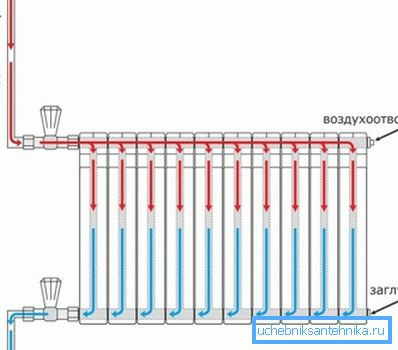

      Connexion latérale unilatérale de l'appareil avec le système de câblage supérieur
        • La diagonale (haut et bas) peut être de deux manières, chacune étant considérée comme la plus efficace avec cette méthode de câblage. Vous pouvez utiliser des appareils avec plus de 10, le nombre de sections et ils vont chauffer autant que possible.
        1. La ligne d’alimentation inférieure arrive au radiateur par le bas, généralement utilisée lors de l’installation de la pompe:
          • latéral unilatéral (haut et bas) - dans ce cas, comme dans le cas précédent, l'effet maximal de cette méthode ne peut être obtenu qu'avec le nombre de sections dans les dispositifs de chauffage ne dépassant pas 10, sinon le réfrigérant n'a simplement pas le temps de les chauffer;

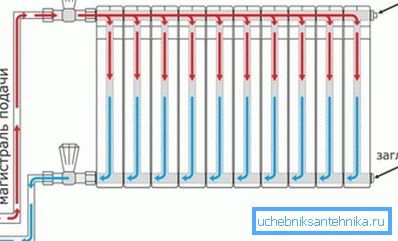

          Connexion latérale au cerclage inférieur
            • diagonale (haut et bas) - l'effet est le même que pour le câblage supérieur;

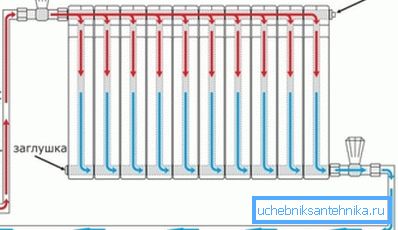

            Méthode de connexion diagonale au cerclage inférieur
              • voie inférieure - dans ce cas, l’alimentation vient du bas vers le radiateur et sort de l’autre côté, également du bas. Le plus grand effet sera seulement lors de l'installation de la pompe;

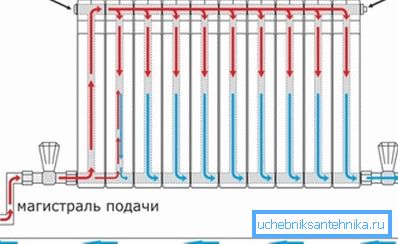

              Comment connecter le radiateur d'extrémité inférieure

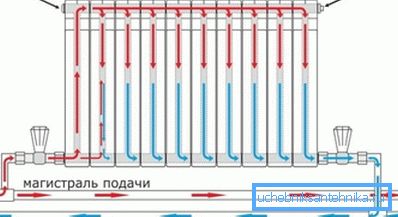

              Dans l’option photo-connexion, lorsque la bague inversée de l’appareil de chauffage

              Astuce: effectuez la boucle de renvoi et de renvoi plus que le dernier radiateur installé avec une extrême prudence, sinon cela pourrait affecter le réglage de l'ensemble du système de chauffage.

              Considérez:

              • avec le câblage supérieur, vous obtiendrez un effet maximal avec une connexion diagonale des appareils;
              • avec le câblage inférieur et la pompe, l'option la plus efficace sera le bas (bas-bas).

              Conclusion

              Comme le montre l'article, la version à deux tuyaux des radiateurs de connexion au système de chauffage est la plus acceptable à presque tous les points de vue, à l'exception d'une augmentation du coût des composants. Ils vous permettent d’ajuster facilement la température du liquide de refroidissement pour différentes pièces, ainsi que de procéder à l’équilibrage nécessaire pour éviter tout choc hydraulique.

              L'installation d'appareils de chauffage dans le système n'est pas difficile, donc dans les maisons privées, cela se fait généralement de manière indépendante. La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
