Raccordement de la chaudière à gaz au système de chauffage -

Les chaudières à gaz de chauffage ont acquis une immense popularité parmi les développeurs en raison de nombreux avantages: grande autonomie du système, il est capable de fonctionner sans intervention pendant longtemps; facilité d'utilisation; coût de maintenance minime et fiabilité élevée; facilité de réglage et possibilité de régler une certaine température.

L'exactitude de la connexion de l'équipement est très importante, car l'efficacité et la sécurité du système en dépendent en grande partie, et c'est le type de travail que nous allons considérer dans cet article.

Principales étapes du flux de travail

Pour faciliter la compréhension, nous allons diviser tout le travail en plusieurs étapes. Ils sont présentés dans l'ordre de leur exécution conformément à la technologie.

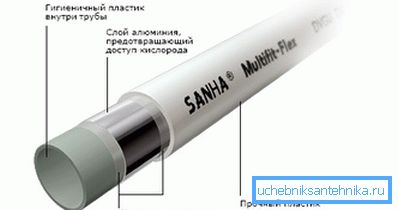

Faites attention! Quel que soit le type de travail que vous fassiez, vous ne devez utiliser que des matériaux et des composants de haute qualité, cela garantit la fiabilité et la durabilité du système, car même des activités bien menées ne garantissent pas un bon résultat si des pièces et des composants de qualité médiocre sont utilisés.

Caractéristiques du travail

Examinez les étapes plus en détail, car chaque type de travail est important à sa manière et les violations commises à l'une des étapes entraîneront des problèmes dans tout le système. Même avant de commencer à travailler, vous devez vous procurer les outils et le matériel nécessaires pour éviter tout arrêt ultérieur, du fait de l'absence de certains éléments.

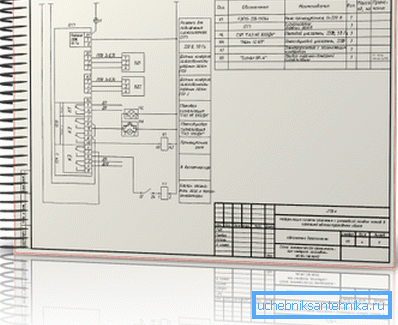

Il est plus facile de calculer le nombre requis de certains éléments d’un projet, qui doivent obligatoirement être développés et approuvés par l’autorité de surveillance avant même le début des travaux; son absence peut entraîner de nombreux problèmes, notamment le retraitement de toutes les communications.

Installation de chaudière

L’installation d’équipements implique un certain nombre d’activités:

• Tout d'abord, l'unité d'alimentation requise est achetée. Vous ne devez pas acheter d’équipement trop puissant, car il y aura des dépenses excessives en gaz et son prix sera sensiblement plus élevé.

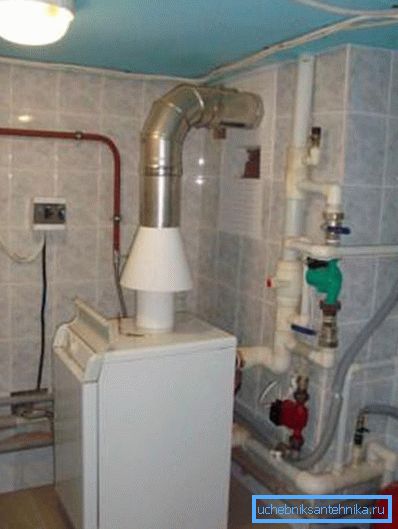

• Si une chaudière au sol est utilisée, une pièce spéciale doit être présente dans le bâtiment. S'il s'agit d'une maison privée, une extension est souvent effectuée ou une pièce au sous-sol est attribuée. Pour assurer le niveau de sécurité requis, la chaufferie doit être équipée d'une fenêtre et d'un système de ventilation de haute qualité, qu'il soit naturel ou forcé.

• Il est très important de préparer un site pour l’installation de la chaudière. Certains fabricants recommandent même de bétonner les pieds de l’équipement avec une fine couche de mortier afin d’assurer son immobilité pendant les travaux. Il est à noter que la chaudière peut être située sous le niveau du sol de 20 à 30 cm, ce qui permet de gagner de la place.

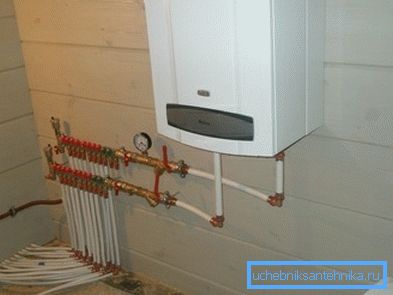

• Le raccordement de la chaudière murale à gaz au système de chauffage commence par son montage mural. Pour ce faire, des supports spéciaux sont utilisés, qui sont le plus souvent inclus dans le kit.Il est très important de garantir la solidité de la fixation de sorte que l'équipement soit à l'arrêt, sinon il risque de tomber, ce qui endommagerait toutes les connexions et créerait une urgence.

• Lors du montage d'une chaudière murale, il est important de prendre en compte certaines exigences: elle doit être située sur une surface verticale, la distance au sol doit être d'au moins 80 cm et aucun autre appareil ne doit être situé à moins de 50 cm, mètres compris. Ce sont des exigences très importantes qui sont vérifiées d’abord par les autorités de réglementation.

Astuce! Si le dispositif de la cheminée et le système de ventilation de haute qualité sont difficiles, la meilleure option serait alors d'utiliser une chaudière à gaz turbocompressée. Il a un échange d'air à travers la turbine, qui est affichée à travers le mur, de sorte que le flux de travail est beaucoup plus simple et moins cher. Ces chaudières sont la solution idéale pour ceux qui ne veulent pas construire une cheminée.

Raccordement au circuit de chauffage

Une fois la chaudière installée, vous pouvez passer à l'étape suivante. Il convient de noter que la plupart des modèles d’équipement, quel que soit leur fabricant, ont un agencement standard de buses:

• Au centre se trouve le site d'accession au pipeline.
• Des éléments d'alimentation en eau chaude et froide sont installés à droite et à gauche.
• Sur les bords, des tuyaux de branchement sont conçus pour raccorder le système de chauffage. Lorsqu'ils sont vus de face, la conduite de retour se trouve à droite et l'alimentation en liquide de refroidissement chaud du circuit à gauche.

Le raccordement de l'alimentation et du retour du liquide de refroidissement est effectué en tenant compte des exigences suivantes:

• Toutes les connexions doivent être serrées très soigneusement, mais vous ne devez pas être trop zélé, car le fil peut être endommagé et tous les éléments de connexion devront être remplacés.
• Afin de prévenir les fuites futures, toutes les connexions sont scellées. Si, avant, le matériau d’étanchéité principal était constitué par le remorquage et la peinture, il existait à l’époque de nombreux joints spéciaux pour les filets résistant aux températures élevées. Avec leur aide, vous pouvez établir des liens fiables avec vos propres mains.

• Un autre élément très important à ne pas oublier est le filtre grossier installé sur la ligne de retour. Il retient toutes les particules solides et les empêche de pénétrer dans la chaudière, protégeant ainsi l'équipement et prolongeant considérablement sa durée de vie.

• Le dernier élément important est les robinets installés avant la connexion. Avec leur aide, si nécessaire, vous pouvez couper l'alimentation en eau et réparer le matériel. L'absence de grues d'arrêt complique les travaux de réparation et peut provoquer une aération du système.

Raccordement à l'eau

Comme indiqué ci-dessus, presque tous les modèles d'équipements modernes nécessitent une connexion au réseau de distribution d'eau. Cela vous permet de fournir un système d'alimentation constant et élimine son travail sans le niveau nécessaire de liquide de refroidissement.

En ce qui concerne ce type de travail, on peut noter:

• Les travaux ressemblent à bien des égards au raccordement du circuit de chauffage, à la différence que des éléments de diamètre différent sont utilisés et que les vannes sont utilisées différemment.
• L'approvisionnement en eau froide doit être équipé d'un filtre pour la purification de l'eau, car sa qualité, en particulier dans les canalisations d'eau des villes, laisse beaucoup à désirer. La manière la plus simple d'utiliser un système avec des éléments remplaçables est l'option la plus économique, alors que son efficacité est très élevée.
• Il est recommandé de fixer toutes les vannes d'arrêt à travers le «raccord américain», appelé raccords détachables spéciaux. L'utilisation de cette option vous permet de remplacer rapidement les éléments de vanne cassés.

Astuce! Pour fixer la chaudière à l’échelle, il est possible d’installer en plus un filtre magnétique magnétique sur le tuyau d’alimentation. Il aide à éliminer les particules métalliques dans un liquide, ce qui réduit considérablement le taux de formation de tartre et ralentit les processus de corrosion des pièces métalliques.

Raccordement au gaz

Cette partie du travail est la plus responsable en raison du danger accru que représentent les gazoducs. Toute erreur peut avoir des conséquences désastreuses, car le gaz libéré dans l'air crée un mélange explosif.

Les travaux sont effectués comme suit:

• Une soupape doit être installée à la sortie du gaz pour l’éteindre; cette partie du travail est effectuée par les travailleurs du gaz, il vous suffit de spécifier où amener le tuyau.
• Ensuite, un filtre spécial est installé, il est préférable de choisir un produit de qualité afin que le nettoyage soit effectué au plus haut niveau.
• Elle est reliée par un eye-liner flexible spécial, qui est d'abord fixé au filtre. En tant qu’élément d’étanchéité, il est nécessaire d’utiliser un câble et de la peinture, d’autres matériaux ne garantissant pas le niveau d’étanchéité requis. Le meilleur de tous les produits éprouvés en acier inoxydable - matériau durable.
• L'accès à la chaudière est scellé avec des joints en paronite, ce matériau permet une excellente étanchéité.

Vérification du système

Une fois le raccordement au système de chauffage de la chaudière à gaz terminé, il est nécessaire d'effectuer une autre mesure importante: vérifiez l'étanchéité de tous les raccords.

Il y a plusieurs caractéristiques importantes:

• La fiabilité de toutes les communications liquides est tout d'abord vérifiée par des tests de remplissage du système.. L'équipement ne s'allume pas, seules les interfaces sont examinées pour détecter les fuites. Même la moindre humidité suggère que la connexion est mal établie et qu'il convient soit de la resserrer, soit de la modifier complètement (dans les cas où le fil est endommagé).
• La connexion de gaz est contrôlée différemment: la vanne est ouverte et toutes les connexions sont traitées avec une solution d'eau savonneuse. Même les plus petites fuites seront clairement visibles, car des bulles se formeront. Les spécialistes disposent de dispositifs de contrôle, mais la simple eau savonneuse n’est pas un indicateur moins précis de l’étanchéité, car cette méthode est testée depuis des décennies.
• Le premier lancement de l'équipement de chauffage est effectué avec la présence obligatoire d'un spécialiste des autorités de surveillance de l'équipement à gaz.. Si vous démarrez le système vous-même, vous rencontrerez peut-être des problèmes de mise en service et d'obtention de l'autorisation d'utiliser des communications.

Conclusion

Pour raccorder la chaudière à gaz, il est nécessaire d’étudier attentivement les recommandations du fournisseur d’équipements, ainsi que de prendre en compte toutes les exigences des superviseurs, seul moyen de garantir la santé et la sécurité du système.

Nous vous recommandons de regarder une vidéo dans laquelle certains points importants du processus sont expliqués plus en détail et montrés visuellement.
