Raccordement des radiateurs dans un système à tuyau unique.

Les réseaux de chauffage dans les maisons privées et multifamiliales sont organisés depuis longtemps. Très souvent, une connexion à un tuyau de radiateurs, impliquant la connexion en série de périphériques, a lieu. Cette option est plus efficace lorsque vous utilisez la circulation naturelle du liquide de refroidissement.

La photo montre un réseau de chauffage monotube.

Avantages et inconvénients des solutions

Lors de la construction de tels réseaux de chauffage, le tuyau d’alimentation de la chaudière est alimenté directement vers la première batterie, puis entre celle-ci, la deuxième, la troisième et d’autres. L’environnement de travail entre à son tour dans les appareils.

Si la maison est connectée radiateurs avec système de chauffage monotube, nous pouvons parler des avantages et inconvénients suivants.

Les principaux avantages

  • Le faible prix du réseau fini s'explique par la consommation minimale des éléments utilisés;
  • Les canalisations en aval sont assez faciles à cacher, car elles sont situées sur une seule ligne;
  • La structure du système est assez simple, ce qui permet de le construire de vos propres mains.
  • Ce type de réseau de chauffage peut fonctionner sans circulation forcée.

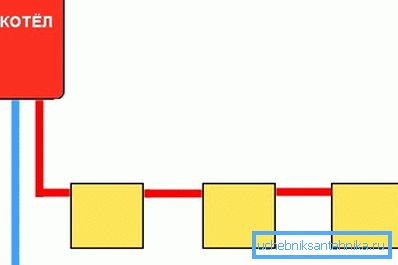

Le schéma le plus simple du système à une ligne.

Certains inconvénients

  • Il n’existe aucune possibilité de régler le débit de l’environnement de travail dans les appareils de chauffage;
  • De tels systèmes ne sont pas recommandés si la longueur des conduites est très grande;
  • Dans tous les cas, le remplacement ou la réparation des piles devra être effectué avec un arrêt complet du réseau de communication.

Supplément! Lorsqu'un radiateur est connecté à un système à une conduite, jusqu'à 50% du budget peut être économisé sur les pipelines par rapport à un réseau de communication à deux conduites.

Options de connexion de base

Le raccordement des appareils de chauffage peut être effectué de plusieurs manières. Le niveau des pertes de chaleur ainsi que les caractéristiques esthétiques dépendront du choix de l’un. Au total, il y a quatre options de base, toutes doivent être examinées plus en détail.

Cross Location

Le plus efficace en termes de production de chaleur est la connexion diagonale d’un radiateur de chauffage avec un système à un tuyau. Le liquide de refroidissement pénètre dans le compartiment supérieur de la batterie et provient directement du bas. Avec cette option, il est distribué aussi uniformément que possible dans toute la structure.

Reliure diagonale pour le dispositif de chauffage.

Connexion de siège

Dans ce cas, le pipeline est connecté aux connexions inférieures de l'appareil de chaque côté. Avec cette méthode d'installation, les pertes de chaleur augmentent dans une certaine mesure. Cependant, l'emplacement des éléments peut être considéré comme avantageux si nous parlons de possibilités esthétiques.

Connexion de la batterie du siège.

Connexion à sens unique

Cette technique implique la localisation d’éléments d’une part, mais à des niveaux différents. C'est-à-dire que le pipeline d'approvisionnement est au sommet et le tuyau d'évacuation au bas. Ainsi, il est possible de chauffer complètement le dernier appareil.

Les pipelines sont d'un côté.

Hébergement bas

Un tel système de connexion de radiateurs avec un système monotube est pertinent si les éléments conducteurs sont cachés sous le sol. Sans l'installation d'une pompe de circulation, cette méthode ne peut pas être mise en œuvre car le liquide de refroidissement est fourni et évacué par le bas.

Les éléments conducteurs sont situés ci-dessous.

Travaux d'installation

Une fois familiarisé avec les options de connexion de la batterie, il est temps de se renseigner sur leur installation et leur connexion ultérieure aux pipelines. Toutes les actions sont assez réalistes à faire par elles-mêmes, refusant d'attirer des professionnels. Cela permet des économies importantes.

Installation d'instruments

Avant de raccorder les radiateurs à un système de chauffage monotube, ils doivent être installés. Ils peuvent être fixés aux surfaces latérales et à la partie inférieure de la pièce.

Les instructions d'installation détaillées sont présentées ci-dessous:

  1. Les emplacements d'installation des supports ou des crochets sont indiqués en premier.. Pendant le travail, utilisez un ruban à mesurer et un simple crayon. L'appareil doit être à au moins 8 cm du sol, à environ 10 cm du rebord de la fenêtre et à plus de 2 cm du mur;
  2. Après l'application du balisage, les chevilles sont installées.. Pour ce faire, un trou est percé dans le béton armé correspondant aux fixations. Si le plan latéral est en bois, la fixation est effectuée à l'aide de vis;
  3. Au dernier stade, les pièces sont fixées à un endroit déterminé, après quoi une batterie correctement préparée est suspendue.. Habituellement, pour un seul appareil, vous devez installer 2 à 3 crochets ou supports.
Emplacement correct et incorrect du radiateur.

Attention! Après avoir installé les fixations, leur fiabilité est testée. Les porteurs ne doivent pas bouger par rapport à l'horizontal et à la verticale ni se plier sous l'action des efforts appliqués.

Processus de connexion

La liaison des appareils de chauffage peut en réalité être réalisée avec des éléments de différents matériaux, mais le polypropylène est récemment devenu plus populaire. Par conséquent, ci-dessous est considérée comme une option avec les tuyaux de ce composé à haut poids moléculaire.

Après l'installation des vannes d'arrêt et de régulation, un raccord spécial est installé, nécessaire pour l'assemblage avec des produits en polypropylène. Les tuyaux y sont reliés par soudure.

Lors de l'accostage thermique, vous devez respecter un certain temps de préchauffage. Il devrait fluctuer dans les 5 à 20 secondes. La surchauffe des pièces peut causer des dommages.

La couture est saisie dans les 3 minutes, il faut donc faire attention pendant ce temps, sinon les éléments pourraient se tordre ou tomber complètement.

Le cerclage de la batterie est effectué approximativement.

Recommandations utiles

  • Malgré la simplicité du réseau de communication de ce type, il est nécessaire de réaliser un projet détaillé avec des calculs préliminaires avant de réaliser les travaux principaux;
  • Pour disposer les éléments conducteurs dans des emplacements arbitraires, il est impératif d'installer une pompe de circulation qui forcera le liquide de refroidissement à se déplacer en boucle fermée;
  • Les canalisations en polypropylène doivent être fixées à la surface latérale avec des supports de compensation. Ils permettent de fixer les produits dans une position mais, parallèlement, un mouvement linéaire reste possible.
  • Si des analogues métalliques sont utilisés à la place d'éléments en polypropylène, l'accostage est effectué au moyen de raccords spéciaux ou par soudage;
  • Si vous le souhaitez, des canalisations peuvent être posées dans le mur, ce qui aura une incidence positive sur la perception esthétique de la pièce. Vous pouvez également créer une boîte décorative qui dissimulera les produits conducteurs.
  • Pour réduire les pertes de chaleur, il est déconseillé de placer les radiateurs du système de chauffage dans une niche ou dans des ouvertures, en particulier si le rendement de l’ensemble du réseau n’est pas très élevé;
  • En présence d'un dispositif de circulation, il est souhaitable d'acquérir une source d'alimentation de secours, car le chauffage ne fonctionnera pas lorsque l'électricité sera coupée.
  • La fixation de batteries avec des supports de plancher est recommandée si les murs sont en matériaux légers. Dans d'autres cas, des crochets spéciaux doivent être montés.

Partie finale

Les informations ci-dessus permettront aux débutants d’établir le bon raccordement des radiateurs avec un système à un tuyau dans une maison ou un appartement privé.

Pendant l’installation, vous pouvez utiliser l’un des schémas proposés pour la connexion d’éléments conducteurs. Quant à la vidéo spéciale de cet article, elle vous permettra de vous familiariser visuellement avec ce sujet.
