Raccordement des radiateurs de chauffage en aluminium:

Récemment, les radiateurs en aluminium se sont répandus parmi les propriétaires. Leur installation est plus facile que l’installation de radiateurs en fonte, mais elle comporte également certaines nuances. Par conséquent, nous examinons ci-dessous en détail comment connecter correctement un radiateur en aluminium dans une maison privée.

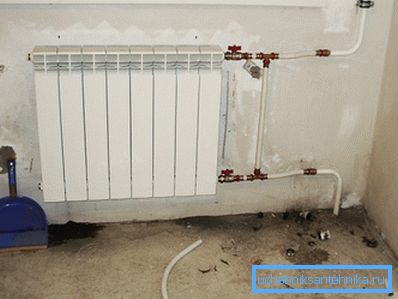

Radiateur en aluminium

Informations générales

Tout d’abord, il faut dire que les batteries en aluminium présentent de nombreux avantages par rapport à la fonte:

  • Le transfert de chaleur est beaucoup plus.
  • Avoir moins de poids.
  • Posséder une apparence plus attrayante.

Cependant, il convient de noter que ces appareils ne sont pas conçus pour la haute pression, qui est disponible dans les systèmes de chauffage centralisés. Par conséquent, la portée de leur application est limitée aux systèmes autonomes.

Connexion à un tuyau

Connexion

Projet

Si la configuration du système de chauffage est entièrement réalisée, le processus de connexion des batteries commence par l'exécution du schéma de câblage.

A ce stade, vous devez décider des points suivants:

  • Le nombre de radiateurs utilisés;
  • Emplacement des appareils de chauffage;
  • Type de schéma de connexion.

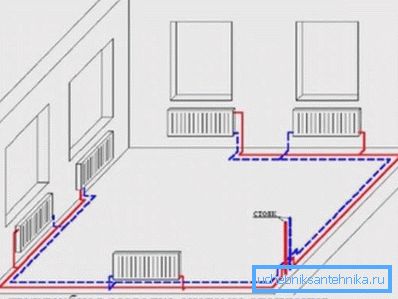

Connexion à double tube

Il convient de noter que le schéma de connexion des radiateurs en aluminium, comme, en effet, toutes les autres batteries, il existe trois types:

Type de circuit Caractéristiques spéciales

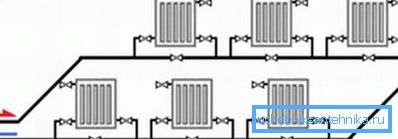

Tuyau simple Tous les appareils de chauffage sont connectés en série, de sorte que le liquide de refroidissement réchauffe tous les précédents avant d'atteindre le dernier radiateur du circuit. En conséquence, le chauffage est inégal.

Ce système convient aux petites maisons où un petit nombre de radiateurs sont utilisés dans le système. Dans ce cas, il est plus facile de l’installer vous-même et d’économiser de l’argent sur les matériaux.

Double tube Dans ce cas, les batteries sont également connectées en série. Cependant, le liquide de refroidissement chaud et le flux de retour s'écoulent à travers des tuyaux différents. De ce fait, les appareils de chauffage sont chauffés de manière plus uniforme, ce qui permet de l'utiliser pour des maisons de taille moyenne.
Collecteur Ce schéma est le plus efficace, car toutes les batteries sont connectées en parallèle via le collecteur. Cependant, les coûts dans ce cas augmentent considérablement, car il est nécessaire d’acheter au moins deux collecteurs, ainsi qu’un nombre beaucoup plus important de tuyaux, dont le prix est généralement assez élevé.

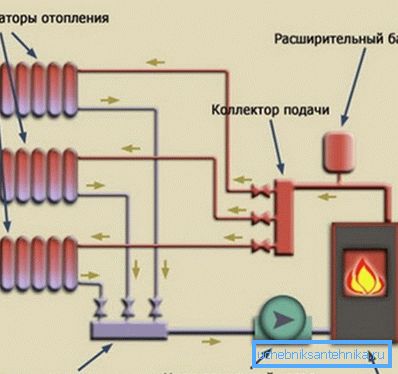

Circuit collecteur

Lorsque vous décidez comment raccorder un radiateur en aluminium, vous devez prendre en compte la taille du boîtier, le nombre de pièces, leur surface, etc. Il est conseillé d'utiliser un plan de maison pour cela.

Après avoir élaboré un tel projet, vous pouvez compter le nombre de matériaux nécessaires, y compris les tuyaux, les raccords et les vannes. A ce stade, vous pouvez calculer tous les coûts associés à la configuration du chauffage.

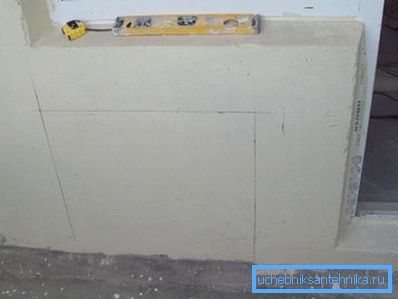

Un exemple de marquage du mur sous la batterie

Travaux préparatoires

Avant de connecter des radiateurs en aluminium, vous devez effectuer un travail préparatoire:

  • Tout d’abord, le marquage des murs dans les zones où les batteries seront montées.
  • Suivant est l'installation du caloduc. Il convient de noter qu'il est souhaitable de déterminer son emplacement même avant l'achat de piles.
  • Par exemple, si vous envisagez de masquer les tuyaux dans le sol, dans ce cas, la meilleure option serait un radiateur en aluminium avec une connexion inférieure. Si le pipeline traverse le mur, vous pouvez acheter des appareils avec connexion latérale. Le pipeline est fourni aux emplacements des radiateurs conformément au schéma. Le processus d'installation dépend du type de tuyau. Ils peuvent être reliés par des raccords à compression, des raccords filetés ou par soudage.
  • Ensuite, vous devez libérer les instruments eux-mêmes de l'emballage, installer les grues Mayevsky et d'autres éléments. Des informations détaillées sur leur préparation contiennent le schéma, disponible dans le kit.

Faites attention! Le film protecteur en polyéthylène ne doit être retiré qu’après l’installation des appareils et leur raccordement au conducteur thermique.

Après cela, vous pouvez passer directement à l’installation et au raccordement des radiateurs.

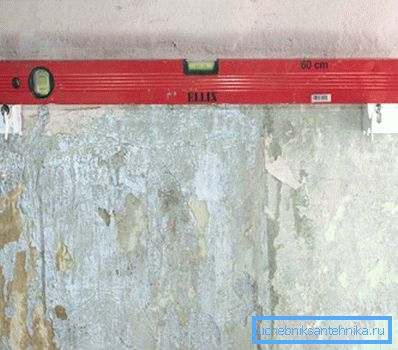

Vérification de la position du support

Installation et connexion

Lors de l'installation des radiateurs, il est important de les positionner correctement.

Selon le SNiP, les conditions suivantes doivent être remplies:

  • La distance du sol de l'appareil doit être de 10-15 cm.
  • La distance au mur ne doit pas être inférieure à 2 cm ni supérieure à 5 cm.
  • La distance au rebord de la fenêtre est d’au moins 10 cm.

Les instructions d'installation pour les radiateurs en aluminium sont les suivantes:

  • Vous devez d’abord marquer au mur l’emplacement des trous de fixation des supports. Leur emplacement est nécessaire pour vérifier le niveau du bâtiment.
  • De plus, dans les endroits désignés, vous devez percer les trous avec une perceuse ou un poinçon.
  • Ensuite, il est nécessaire de marteler les goujons dans les trous, installer les supports et les fixer avec des clous à cheville.
  • La position des supports doit être vérifiée une nouvelle fois par le niveau de construction, et ce n'est qu'après que le dissipateur thermique lui-même peut être suspendu.

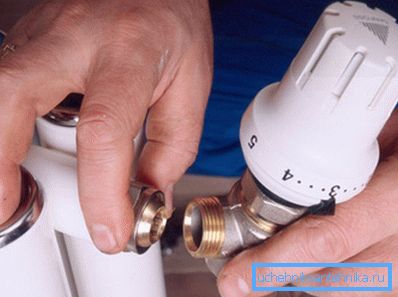

Sur la photo - l'installation du thermostat
  • Ensuite, sont installés à l'entrée et à la sortie de la batterie des adaptateurs auxquels les tuyaux sont amenés. Dans certains cas, une vanne de régulation est vissée dans l’entrée. Tous les raccords filetés doivent être étanches à l'air. Pour cela, ils doivent être scellés avec un ruban adhésif ou des fils de lin et un scellant résistant à la chaleur. En règle générale, des vannes à bille sont installées avant et après la sortie, ainsi qu’une dérivation. Cette méthode vous permet de bloquer le flux de liquide de refroidissement dans la batterie sans déconnecter le système de chauffage, ce qui peut être nécessaire pour diverses raisons.
  • Une fois toutes les connexions terminées, le système doit être rempli de liquide de refroidissement. De plus, les grues doivent être ouvertes en douceur afin d'éviter les coups de bélier à l'intérieur des appareils.
  • Ensuite, vous devez allumer le chauffage et vous assurer qu'il n'y a pas de fuite aux emplacements des raccords filetés.

Astuce! Pour augmenter l'efficacité des radiateurs, avant de les installer au mur, fixez le penofol afin de refléter la chaleur dans la pièce.

Ici, peut-être, toutes les informations de base sur la façon de connecter des radiateurs en aluminium dans une maison privée. La seule chose à noter est qu’il n’est pas toujours possible de fixer les appareils sur les murs, par exemple si ceux-ci sont en béton cellulaire ou même en cloison sèche. Dans ce cas, les batteries sont installées sur le sol à l’aide de supports spéciaux.

Conclusion

La connexion de radiateurs en aluminium n’est pas très différente de l’installation d’un type de batterie différent. Le plus important dans cette opération est d’établir correctement le schéma de câblage et d’assurer l’étanchéité de tous les joints. S'acquitter de cette tâche est à la portée de tout artisan à la maison confronté à la réparation de systèmes de chauffage ou de plomberie.
