Raccordement des radiateurs de chauffage: méthodes, schémas,

Comment connecter les radiateurs les uns aux autres afin de fournir un chauffage de grande qualité?

Cette question est particulièrement pertinente si le système de chauffage est conçu et installé dans une maison nouvellement construite. Cependant, même dans les maisons déjà utilisées, le modèle de connexion peut être révisé et mis à jour pour assurer une plus grande efficacité énergétique du système de chauffage utilisé.

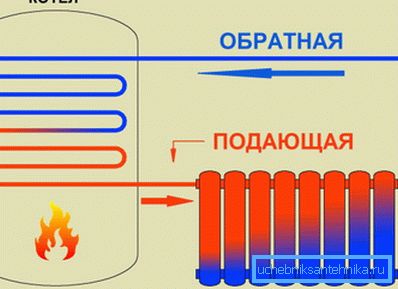

Le principe de construction et de fonctionnement du chauffage autonome

Dans cet article, nous verrons quel type de schéma de connexion des radiateurs dans une maison privée peut être considéré comme optimal et pourquoi. De plus, nous verrons quelles sont les caractéristiques de la mise en œuvre de chacun des systèmes proposés.

Caractéristiques de construction

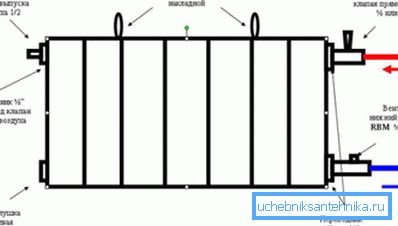

La conception des radiateurs bimétalliques et en aluminium

Il existe une vaste gamme d'appareils de chauffage sur le marché, conçus pour être remplis de liquide de refroidissement circulant par sections et dégageant une partie de la chaleur vers les pièces métalliques. Les pièces métalliques dans la conception de l'appareil, à leur tour, libèrent de la chaleur dans l'environnement.

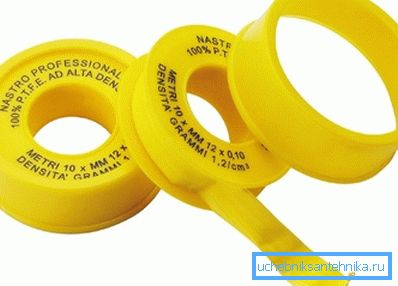

Fum-tape - le matériau le plus courant pour les connexions filetées des radiateurs

Que les batteries utilisées soient conçues en panneaux ou en sections, elles ont toutes un point commun: la présence de quatre entrées. Deux trous sont situés au sommet des extrémités et deux trous au bas.

Ces trous sont nécessaires pour le raccordement aux tuyaux du système de chauffage. Le choix des trous d’installation inférieurs ou supérieurs peut être dû aux particularités de l’emplacement de l’appareil et au schéma de câblage choisi.

Examen des méthodes actuelles

Le raccordement des radiateurs de chauffage aux tuyaux peut être effectué selon les méthodes suivantes:

  • Le moyen le plus simple et le plus efficace de connecter les tuyaux à la batterie est d’alimenter les tuyaux supérieurs et de revenir par le bas..
La connexion la plus simple et efficace des radiateurs en aluminium

L'avantage de cette solution est que le liquide de refroidissement passe à travers le dispositif de chauffage presque par gravité. En utilisant ce schéma, les sections du radiateur installé se rempliront plus rapidement, tandis que la pression sur les raccords de connexion sera faible.

L’inconvénient de cette méthode réside dans le fait qu’une telle conduite est rarement utilisée dans les appartements et les maisons modernes.

  • Raccordement unilatéral des radiateurs aux tuyaux presque aussi efficace que le précédent, car le liquide de refroidissement se prête d’en haut et passe dans le trou inférieur. L'efficacité du radiateur avec cette installation est d'environ 97%.
Connexion latérale

Important: Si vous installez une batterie en aluminium de cette manière, le nombre de sections utilisées est limité. Le nombre de sections dans ce cas ne doit pas dépasser 20 unités.

  • La méthode de connexion la plus basse, malgré la moindre efficacité (environ 88%), devient de plus en plus populaire. Cela n’est pas surprenant, car les systèmes de chauffage modernes sont réalisés au moyen de raccords de tuyauterie dissimulés sous le plancher.
Connexion inférieure

Bien que le résultat du travail d'installation avec les mains semble plus précis, il faudra plus de temps pour remplir les sections avec du liquide de refroidissement et, par conséquent, plus de temps pour assurer une température ambiante confortable.

Eyeliner en bas et inversé en haut

L’alimentation par le bas ne peut être motivée que par la particularité de l’installation du tuyau. L’efficacité d’utilisation des batteries ainsi connectées ne dépasse pas 75-78%.

  • Connexion à sens unique inférieure pas commun, cependant, il existe certaines batteries de chauffage où les ports d'alimentation et de retour sont situés dans la partie inférieure du radiateur.
Eyeliner et retour par le bas

Du point de vue de l’attrait esthétique, une telle méthode de connexion est tout à fait justifiée, mais du point de vue de l’efficacité de la batterie, il est préférable de considérer les deux premières méthodes.

Comment l'emplacement de la batterie affecte l'efficacité de son utilisation

Sur la photo est une boîte décorative - écran

Comme déjà mentionné, les méthodes de raccordement des radiateurs aux tuyaux affectent l'efficacité de l'ensemble du système. Il s'avère que l'emplacement de l'appareil de chauffage a un impact moindre.

Considérez les situations les plus courantes:

  • La partie supérieure du radiateur est complètement recouverte d'un appui de fenêtre. Dans l'idéal, l'efficacité de la batterie est de 100%, mais rien ne doit en même temps couvrir la partie supérieure de l'appareil. Dans notre cas, le bord du rebord de la fenêtre modifie la direction de l'air chauffé et l'efficacité diminue de cent pour cent à quatre-vingt-seize.
  • La batterie pour la conception de la pièce est cachée dans une niche. Dans ce cas, l'efficacité de l'appareil est réduite de 7%.
  • La batterie d’apparence esthétique est recouverte d’un écran décoratif. Si l'écran présente une perforation suffisante à l'avant et à la partie supérieure, la perte de transfert de chaleur sera de 5%. Si l'écran est presque dépourvu de perforation et recouvre en même temps le radiateur de tous les côtés, la perte atteindra 20%.

Nous avons donc cherché à connecter les tuyaux aux batteries par ordre d’efficacité décroissante. De plus, nous avons appris à ne pas avoir de radiateurs pour ne pas geler en hiver. Nous énumérons maintenant les schémas actuels de conception des systèmes de chauffage.

Tableaux de batterie actuels

Connexion série et parallèle des radiateurs

À ce jour, plusieurs systèmes d’installation d’appareils de chauffage sont utilisés dans un même système. Tous ces systèmes présentent des avantages évidents en combinaison avec les points à prendre en compte lors du choix de la meilleure option pour installer un système de chauffage dans votre maison.

Alors, comment pouvez-vous connecter des radiateurs bimétalliques les uns aux autres dans le même système de chauffage tout en obtenant un résultat optimal?

  • La connexion consécutive est un schéma courant et facile à mettre en œuvre dans lequel l’alimentation traverse tour à tour toutes les batteries et où le tuyau de retour pénètre dans le système à partir du dernier radiateur. Voici un exemple de mise en œuvre de ce schéma. L'appartement ou la maison a plusieurs pièces et une batterie est installée dans chaque pièce. Le premier liquide de refroidissement reçoit la batterie qui se trouve plus près de la chaudière. Ensuite, le liquide de refroidissement à travers le tuyau entre dans le radiateur suivant, etc. L'avantage de cette solution est d'économiser des tuyaux, dont le prix est élevé, et une facilité d'installation. L'inconvénient de la méthode est le chauffage irrégulier de l'air dans les pièces, car à une certaine distance de la chaudière, la température du liquide de refroidissement diminue. Par conséquent, si vous décidez d'utiliser un tel système, soyez préparé au fait que la pièce, la dernière de cette chaîne, sera fraîche.
  • La connexion en parallèle est un circuit exempt des inconvénients d’un circuit séquentiel. Ceci est réalisé grâce à l'utilisation d'un tuyau commun à travers lequel le liquide de refroidissement s'écoule. À son tour, à partir de ce tuyau, des branches vont directement au radiateur. Un avantage important de ce système réside dans la possibilité de superposer n'importe laquelle des batteries de la chaîne sans affecter les performances des autres appareils de chauffage. À cette fin, des vannes d'arrêt sont installées à l'entrée de chaque appareil de chauffage.

Important: pour garantir l’efficacité du système de chauffage avec raccordement en parallèle, les coudes doivent avoir un diamètre transversal inférieur au diamètre du tuyau principal.

  • Le schéma de connexion combiné de la batterie est utilisé s’il est nécessaire de combiner les deux schémas précédemment cités dans les conditions d’un objet de construction. En règle générale, le choix d'une connexion combinée peut être dû aux caractéristiques architecturales du site de construction.

Comment démonter et assembler les sections de batterie

Clé de radiateur et portail

En conclusion, nous examinons comment effectuer la séparation et la connexion de sections de radiateurs entre eux.

Pour commencer, de telles actions ne sont possibles que sur des appareils sectionnels et impossibles sur des batteries de type panneau. Par conséquent, vous pouvez connecter des sections de radiateur bimétalliques et des sections de radiateur en aluminium, tandis que les batteries en acier ne peuvent pas être démontées et assemblées.

Nous connectons et déconnectons les sections à l'aide d'une clé spéciale pour radiateur. La clé est alternativement insérée dans les sorties supérieure et inférieure et défilée dans le sens antihoraire, s'il est nécessaire de déconnecter les sections. Afin de dévisser le nombre requis de sections, il y a des marques sur la clé correspondant à la largeur de la section.

Conclusion

Sachant comment installer les radiateurs, il est facile de monter un système de chauffage dans une maison de campagne. Pour installer correctement les appareils de chauffage, nous vous recommandons de regarder la vidéo dans cet article.
