Radiateur artisanal: méthodes de fabrication actuelles et

Même si le prix d’une batterie de chauffage moderne n’est pas si avantageux, vous pouvez vous en passer, car vous pouvez vous débrouiller tout seul.

Dans cet article, nous verrons comment et avec quels matériaux peuvent être fabriquées des batteries artisanales qui, en termes d'efficacité énergétique, ne seront pratiquement pas inférieures aux analogues d'usine.

Évaluation de leurs capacités

Il est clair que tout le monde ne sera pas en mesure d'assembler un radiateur à huile de fabrication artisanale. Une telle construction est difficile, mais il n'est pas si difficile de créer un dispositif permettant à l'eau de circuler en tant que liquide de refroidissement.

En ce qui concerne le principe d’action, les appareils de chauffage maison ne diffèrent pas non plus des appareils analogues, mais il n’est pas recommandé d’installer ces produits dans des systèmes centralisés à haute pression.

Registre du chauffage - la base des conceptions faites par soi-même

Radiateurs de chauffage faits maison à partir de tuyaux - il s'agit du type d'appareil de chauffage le plus courant fabriqué à la main. Et cela n’est pas surprenant, car c’est beaucoup plus facile de souder un système hermétique d’un tuyau que de fabriquer un appareil de chauffage utilisant la technologie d’usine.

Les produits assemblés à partir d'un seul tuyau ou d'une combinaison de tuyaux s'appellent un registre. Le registre est un système hermétique à travers lequel l’un ou l’autre liquide de refroidissement circule. L'efficacité énergétique du registre est déterminée par le diamètre et la configuration des tuyaux, ainsi que par le matériau à partir duquel ils sont fabriqués.

Le fait d’assembler les radiateurs de vos propres mains montre que la solution la plus appropriée est l’utilisation de tuyaux en acier à paroi lisse de diamètre intérieur transversal compris entre 32 et 200 mm. Afin d’obtenir une surface d’échange de chaleur maximale tout en maintenant des dimensions compactes, le dispositif a la forme d’une bobine ou le registre est sectionné.

Le choix des tuyaux en acier pour les travaux d'installation n'est pas accidentel, car ils sont faciles à cuisiner avec les machines à souder domestiques.

Conseil: Pour créer un registre, il n’est pas nécessaire de vous rendre à la base en métal pour acheter de nouveaux tuyaux. Après tout, pour effectuer le travail planifié, vous pouvez utiliser de vieilles canalisations ne présentant aucun défaut visible causé par des déformations mécaniques ou la corrosion.

Configuration des appareils maison

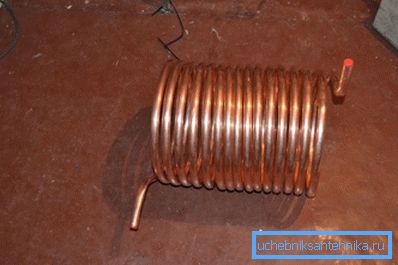

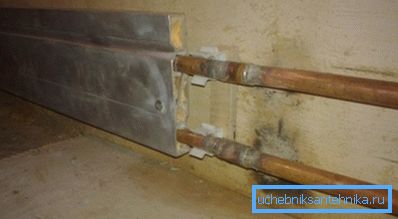

Bobine de tube de cuivre

Les radiateurs de chauffage faits maison en cuivre ou en acier peuvent être fabriqués de deux manières différentes:

  • Registres sectionnels constitués de tuyaux droits de grand diamètre avec des bouchons scellés aux extrémités reliés par des tubes de plus petit diamètre.

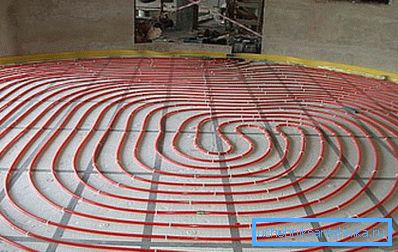

  • Serpentine s'inscrit avec une forme en S ou une configuration plus complexe.

Important: pour un transfert de chaleur optimal, la configuration du registre de batterie doit avoir une distance entre les tuyaux adjacents supérieure de 5 cm à leur diamètre.

Examinons plus en détail les caractéristiques structurelles des configurations énumérées:

  • Le registre sectionnel est constitué de plusieurs tuyaux disposés horizontalement.

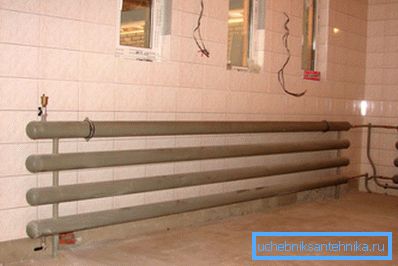

Dans le registre sectionnel photo

Pour la circulation du liquide de refroidissement, les éléments horizontaux du registre sont reliés entre eux par des tuyaux de diamètre inférieur. En conséquence, le liquide de refroidissement commence à se déplacer le long du tuyau supérieur, atteignant le tuyau de raccordement, à travers lequel il s'écoule dans la section aval, etc.

Dans la version usine, de telles constructions sont conçues pour chauffer les entrées et autres installations auxiliaires, où l'esthétique de l'apparence de l'appareil n'est pas si importante.

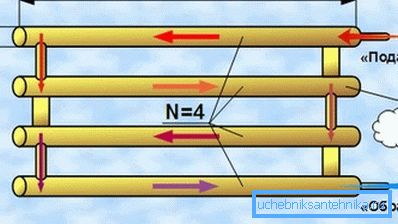

Le principe du registre de section

Les connexions d'entrée et de sortie sont faites filetées. Dans certains cas, pour accélérer les travaux d'installation, les tuyaux sont simplement soudés étroitement.

L'emplacement des tuyaux de transition est choisi aussi près que possible de la fin de la section. Ceci est fait pour une meilleure circulation du liquide de refroidissement et pour assurer une plus grande résistance de la structure composite.

Les matériaux optimaux pour les registres sectionnels à auto-assemblage sont des tuyaux en acier galvanisé d'un diamètre intérieur de 76-160 mm. La conception doit être bouillie de manière à ce que l'étanchéité des coutures soit maintenue à une pression de fonctionnement pouvant atteindre 13 atm.

Important: La configuration optimale du registre est la construction dans laquelle il n’ya pas plus de 3 sections horizontales. Une accumulation excessive de sections entraînera une diminution de l'efficacité de la circulation de l'air chauffé à l'intérieur de la pièce.

  • Les registres de bobines sont structurellement similaires à l'analogue de sélection. La principale différence réside dans le fait que la fonction du sauteur est ici réalisée par la flexion du tuyau principal.

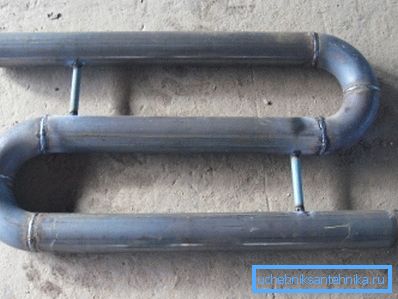

Bobine soudée à partir de tubes et raccords en acier

Un inconvénient important des structures de bobines est la difficulté de l’auto-assemblage, car il est difficile de plier des tuyaux de grand diamètre et qu’il est donc nécessaire de faire bouillir deux genoux à chaque coude.

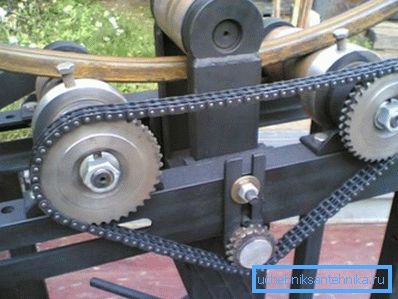

Pour fabriquer des radiateurs de chauffage faits maison à partir d'un tuyau profilé, une machine à cintrer est nécessaire

En conséquence, le grand nombre de coutures complique la structure soudée, ce qui peut nuire à la durabilité et à l’étanchéité du registre.

Néanmoins, la configuration en forme de S des registres est d'un ordre de grandeur plus efficace que les sections horizontales, étant donné que les parties horizontale et verticale du radiateur participent au chauffage de l'air dans la pièce. De plus, en raison du diamètre constant des radiateurs à serpentin, la résistance hydraulique est nettement inférieure à celle des homologues en coupe.

Sélection des matériaux

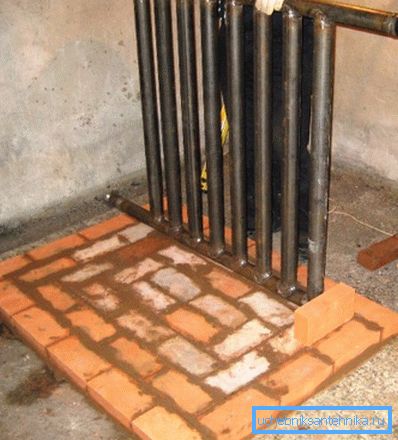

Copie maison avec des sections verticales

La durée de la durée de vie, le transfert de chaleur et, finalement, le prix d'un radiateur fait maison dépendent en grande partie de la justesse du choix des matériaux de production.

Le choix des matériaux de production est effectué en fonction de critères tels que la facilité d'usinage, la simplicité et la qualité du soudage, la résistance à la corrosion et le prix. De plus, si le radiateur doit être utilisé dans la salle de bain comme sèche-serviettes, le tuyau devrait avoir une belle apparence.

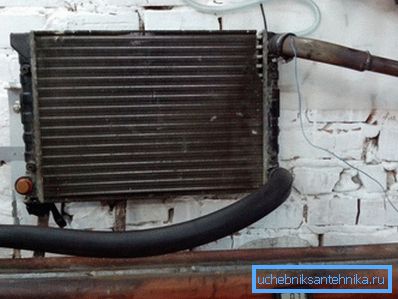

Chauffe-garage fait maison à partir d'un radiateur de voiture

La conclusion peut être faite comme suit:

  • Lors de l'assemblage d'appareils de chauffage pour le fonctionnement et dans les porches, garages et autres pièces de service, il est conseillé d'utiliser des tuyaux à paroi lisse en acier de construction ordinaire de classe St-3.. L'épaisseur de la paroi doit être de 2 mm, tant pour la résistance de l'ensemble de la structure que pour la meilleure qualité de soudure.
  • Pour assembler un porte-serviettes chauffant, il est conseillé d’acheter des tubes en acier inoxydable AISI 304 plus coûteux (désignation du passeport 08Х17М10). En conséquence, une bobine prête à l'emploi, à condition d'assemblage de haute qualité, aura fière allure en raison de la surface brillante et durera en même temps d'un ordre de grandeur plus long que l'analogique assemblé en métal noir en raison de sa plus grande résistance à la corrosion.

Les instructions de montage du radiateur dépendent également du type de matériau utilisé. Par exemple, des tuyaux en acier de construction conventionnel sont cuits avec des électrodes classiques. Pour l'assemblage de structures en acier inoxydable, il est préférable d'utiliser la soudure à l'argon, car l'utilisation d'électrodes conventionnelles ne permet pas d'obtenir un joint net et attrayant.

Conclusion

Nous avons donc découvert quels types de radiateurs faits maison vous pouvez assembler vous-même. De plus, nous avons appris à utiliser les matériaux à assembler. Les choses sont simples, il reste à acheter le matériel nécessaire et à assembler l'appareil de chauffage de vos propres mains.

Avez-vous des questions nécessitant des explications supplémentaires? Dans ce cas, nous vous recommandons de regarder la vidéo dans cet article.
