Radiateur de chauffage à monter soi-même: préparation et

Bien qu’à notre époque, il existe de nombreuses options sur le marché, il est parfois nécessaire de concevoir un local spécifique ou de construire une batterie pour un garage ou une dépendance afin de réaliser des économies. Dans cet article, nous allons décrire comment fabriquer un radiateur fiable et durable à la maison. Le processus est simple, mais il nécessite certaines compétences et la présence de certains équipements.

Sur la photo: si vous le souhaitez, vous pouvez construire un design très original et inhabituel.

Ce qui est nécessaire pour le travail

Pour commencer, voyons ce dont vous avez besoin pour faire face au travail. Les constructions de ce type sont appelées différemment des registres de chauffage, elles peuvent avoir différentes tailles et configurations, et selon cette liste, la liste des choses qui peuvent être changées:

Machine à souder De telles structures sont fabriquées à l’aide de la soudure; l’une des options utilisées à notre époque conviendra, l’essentiel est qu’elle puisse être utilisée pour souder des éléments en acier. Si vous ne possédez pas les compétences d'un soudeur, vous pouvez préparer tout ce dont vous avez besoin et inviter un spécialiste pendant quelques heures à souder tous les éléments dont vous avez besoin pour vous préparer à l'avance afin de gagner du temps.
Matériaux pour la production Il y a deux options principales - des tubes ronds ou en forme. Les diamètres des éléments peuvent varier en fonction de l’utilisation et de la taille de la pièce. La longueur des pièces peut également varier. Vous pouvez toutefois les couper en morceaux de la longueur requise. Lors de l’achat de produits, le prix du service est faible, mais vous pouvez gagner du temps. Pour les cavaliers, si possible, des tuyaux plus minces sont utilisés.
Bulgare Cet appareil vous permet d'effectuer un certain nombre de travaux de travail des métaux: coupe, meulage, meulage, traitement de bouts et bien plus encore. Le plus important est de faire le plein de fournitures nécessaires: molettes, disques circulaires et disques abrasifs.
Cintreuse Vous aurez besoin de cet appareil si vous souhaitez fabriquer un registre de chauffage à serpentin ou une autre version originale. Vous pouvez également commander un coude de tuyau dans un atelier de travail des métaux.
Cela ressemble à une cintreuse de tubes profilés, un dispositif pour des produits de forme ronde a une configuration différente

Astuce! Lorsque vous achetez tout ce dont vous avez besoin, n'oubliez pas les moyens de protection: il est impossible de cuire le métal sans masque spécial et un vêtement spécial est nécessaire pour protéger des étincelles chaudes.

Description du flux de travail

Pour que le résultat de votre travail soit fiable et efficace, il est intéressant de suivre une formation de haute qualité et de réaliser soigneusement la scène principale. Toute erreur peut avoir des conséquences négatives.

La préparation

Il est important de réfléchir à tout pour que le résultat réponde au mieux à vos besoins et garantisse une qualité de chauffage élevée.

Pour cela, vous devez organiser les activités préparatoires suivantes:

  • Pour déterminer la capacité de l'équipement dont vous avez besoin, vous ne calculerez pas les chiffres exacts, mais vous vous appuierez du fait qu'un tuyau en acier de 20 mètres de diamètre et de 25 mm de diamètre équivaut à une batterie en fonte pour 9 sections. Le principe de fonctionnement du radiateur est simple: le liquide de refroidissement réchauffe le métal, ce qui dégage de la chaleur dans la pièce. Plus la zone de construction est grande, plus sa puissance est élevée.

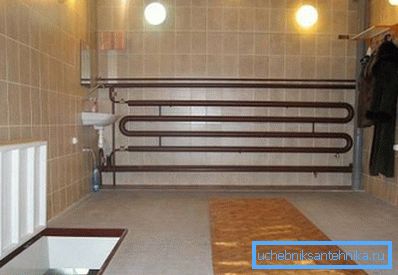

Le design fait maison est toujours beaucoup plus usine en raison des faibles performances de transfert de chaleur.
  • Ensuite, vous devez sélectionner la configuration du produit. Elle peut être en coupe, en bobine ou pour représenter une spirale. Certains artisans expérimentés peuvent créer de véritables objets d'art à partir d'un tuyau, qui serviront simultanément de radiateur. Vous devez également choisir le matériau dans lequel le registre sera fabriqué. Il s’agit le plus souvent d’un tube rond ou de forme.

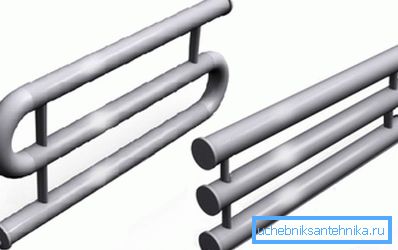

Les options de configuration les plus populaires et les plus courantes
  • Si nous considérons en quoi consiste le radiateur de chauffage dans le diagramme ci-dessus, on peut constater que, outre les éléments principaux, des cavaliers sont inclus dans la conception. Il est également nécessaire de fabriquer des couvercles sur les extrémités et la gaine de tuyau. De plus, dans la partie supérieure de la construction, il est nécessaire de mettre une grue Mayevsky pour que le système soit à l'air libre. Toutes les pièces de rechange pour radiateurs peuvent être achetées à l'atelier de plomberie.

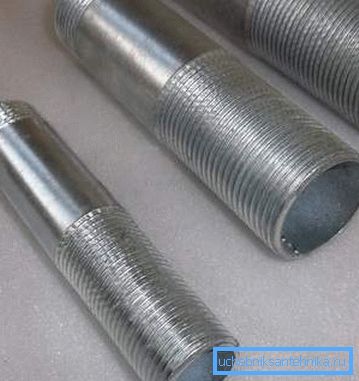

Vous pouvez acheter des pousses, les souder aux extrémités et vous aurez un filetage commode pour la connexion.

Faites attention! N'oubliez pas d'apporter le tuyau pour connecter le radiateur après son installation, car plus tard, ce processus sera beaucoup plus difficile.

Flux de travail

Les instructions pour le travail sont les suivantes:

  • Tout d’abord, tous les éléments de la longueur requise sont préparés..
  • Ensuite, vous devez couper les cavaliers pour la conception, l'espace entre les tuyaux doit être égal à leur diamètre ou supérieur de 50 mm au maximum à ce chiffre.
  • Aussi besoin de couper des bouts, dont la forme et la taille dépendent de la configuration du tuyau utilisé, il est recommandé d'utiliser pour ces éléments une tôle d'au moins 3 mm d'épaisseur.
  • Ensuite, sur les tuyaux principaux sont placés des cavaliers. Il est important que ce travail soit effectué avec précision et avec précision, sinon la conception se révélera faussée.
  • Il est également important de couper soigneusement les trous pour les linteaux., dans le même temps, rappelez-vous que dans les éléments supérieur et inférieur, il y aura des trous d'un côté et au milieu, des deux côtés. La découpe peut être réalisée comme une machine à souder et la rectifieuse, bien que la seconde option soit moins pratique.
  • La prochaine étape consiste à poser des éléments de structure sur une surface plane., cela est nécessaire pour les assortir avec précision. Ensuite, les cavaliers sont appliqués comme ils devraient être, si tout est normal, vous pouvez commencer à coller sur chaque élément en soudant. Lorsque tous les sauteurs sont bloqués, vous pouvez commencer à les brûler là où vous pouvez les obtenir.
  • Après cela, la construction est placée verticalement et tous les éléments sont soudés comme il se doit.. Ensuite, vous pouvez retourner le radiateur afin que les scories tombent à l'intérieur.

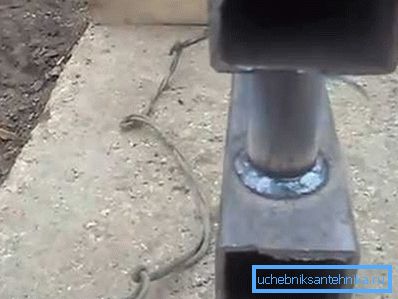

La qualité des coutures doit être aussi élevée que possible.
  • Après les cavaliers, vous pouvez commencer à souder les bouchons, si elles sont localisées conclusions, alors tout d'abord les faire. Les bouchons eux-mêmes s’agrippent d’abord, puis se sont bien échaudés autour du périmètre.
  • Dans la partie supérieure se trouve la grue Mayevsky, il est également préférable de mettre sur le sgone.
  • Un élément important de la conception sont les supports, comme le système a un poids considérable, ils doivent être durables.
  • Enfin, toutes les coutures sont coupées avec une ponceuse., rendre le design aussi soigné que possible.
  • Aussi nécessaire pour vérifier l'étanchéité du radiateur, pour cela, il est rempli d'eau et toutes les connexions sont soigneusement inspectées. Il ne devrait y avoir aucune fuite.
Si vous le souhaitez, vous pouvez peindre les éléments de peinture radiateur

Conclusion

Il est possible de fabriquer un radiateur de chauffage fait maison uniquement avec un équipement spécial. Si vous ne l’avez pas, il est alors plus facile d’inviter un spécialiste et de commander une production. La vidéo de cet article vous en dira plus sur le sujet.
