Radiateur de chauffage. caractéristiques des appareils à

Le radiateur à mazout est l’appareil électroménager le plus répandu aujourd’hui, conçu pour le chauffage d'appoint. La grande popularité de l'appareil en raison de la masse des avantages et de la sécurité de son travail. Nous voulons examiner les caractéristiques qui diffèrent des appareils de chauffage à l'huile, des appareils de chauffage.

Le niveau de sécurité de l'appareil vous permet de l'utiliser dans la pépinière.

Chauffage à l'huile

Appareil

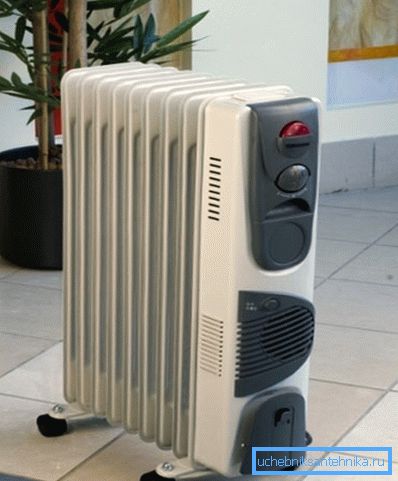

Le type de conception le plus courant.

Le radiateur électrique à l'huile minérale est disposé assez simplement. Considérez les principaux éléments de sa conception:

Chantier de construction But et appareil
Réservoir d'huile minérale Fournit une circulation naturelle de l'huile chauffée et le transfert de son énergie thermique au corps. Le corps a souvent la forme d'un harmonica sectionnel, mais répond également au type de panneau
Élément chauffant tubulaire C'est une spirale en métal avec une certaine résistance, qui est cachée dans un tube avec une charge en poudre. Lorsqu'un courant électrique circule en spirale, il se réchauffe et transfère de la chaleur à la charge et au corps du tube, qui à son tour chauffe l'huile.
Thermostat Conçu pour contrôler automatiquement la température de chauffage de l'appareil. Il peut réagir à la température de l'air ou aux performances de l'appareil. En règle générale, il fonctionne sur une plaque bimétallique et ouvre le circuit d'alimentation de l'élément chauffant lorsque la température dépasse la limite définie, et le referme également lorsque la température tombe au-dessous d'un certain niveau.
Contrôleur de puissance Ce noeud est conçu pour contrôler le courant de fonctionnement dans l'élément chauffant. Il peut fournir un ajustement en douceur ou basculer entre plusieurs modes de fonctionnement. Permet d'utiliser l'appareil dans des conditions de charges différentes
Soupape de sécurité En cas de surchauffe de l'huile ou pour d'autres raisons, la pression à l'intérieur du boîtier peut augmenter considérablement. Si elle dépasse une certaine limite, la soupape de sécurité s'ouvrira et empêchera la destruction du corps du produit, ce qui entraînera une explosion et un incendie.
Fusible thermique En cas de dysfonctionnement du thermostat, la conception prévoit un fusible, qui est installé à proximité de l'élément chauffant à l'intérieur du boîtier et coupe son alimentation en cas de surchauffe.
Minuterie électronique Vous permet de définir un mode de fonctionnement pratique et de déterminer le calendrier de mise en marche et d'arrêt du convecteur. Non installé sur tous les modèles

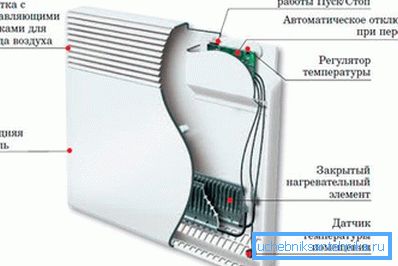

Périphérique sur l'exemple d'un modèle de panneau.

Outre les unités de base répertoriées dans le tableau, la conception peut inclure des éléments supplémentaires:

  • ventilateur pour souffler le corps, ce qui augmente l'efficacité de l'appareil et la vitesse de chauffage de la pièce;
  • un humidificateur qui aide à normaliser l'humidité dans la pièce;
  • regarder le visage;
  • cadre spécial pour le séchage des vêtements.

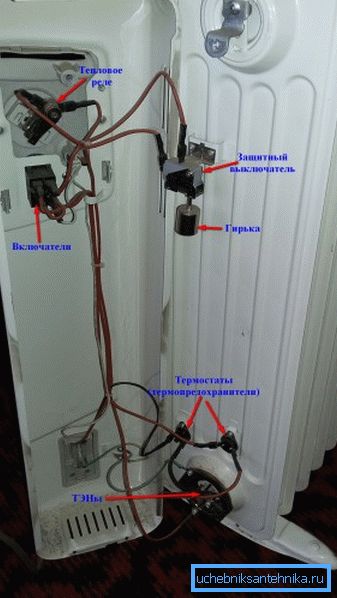

Les principaux éléments du produit réel.

Faites attention! Les logements sectionnels sont un produit monolithique solide et ne se démontent pas. Toute tentative de désassemblage de l'appareil en plusieurs parties ou d'ouvrir son boîtier de ses propres mains est lourde de dommages irréversibles.

Principe de fonctionnement

Le radiateur utilise activement la convection à air chaud.

Pour mieux comprendre le principe de fonctionnement de l’appareil, il convient de rappeler quelques points du cours de physique.

L’homme connaît deux modes de transfert direct d’énergie thermique:

  1. L'émission de lumière dans l'infrarouge. De cette façon, nous recevons de la chaleur du soleil ou d'un feu dans la cheminée. Il se propage instantanément, plus précisément à la vitesse de la lumière, de sorte que l'effet est immédiatement perceptible.
  2. Transfert de chaleur direct. Des atomes et des molécules plus rapides de la substance chauffée bombardent les particules d’un corps froid et les accélèrent, augmentant ainsi la température de la substance qui donne l’énergie thermique. Pour assurer la présence de cet effet, il suffit de toucher votre propre front.

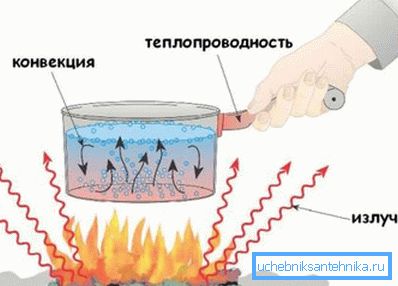

Méthodes de distribution de l'énergie thermique.

Un facteur supplémentaire dans la distribution de la chaleur, qui joue un rôle important dans le travail des convecteurs, est l’effet de la convection de liquides et de gaz. Cela consiste en ce que, avec un chauffage inégal du milieu dans le domaine du froid, des couches avec une température plus élevée et une densité plus faible commencent à flotter, tandis que des couches moins chauffées, au contraire, coulent.

Étant donné que l'élément chauffant est installé dans la partie inférieure du réservoir avec de l'huile, la masse chauffée du liquide de refroidissement flotte et sa place est prise par la couche refroidie. Ainsi, la chaleur est transférée de l'élément chauffant au corps de chauffe.

De plus, l'appareil lui-même est installé sur le sol et est en contact avec la masse d'air la plus froide. Lorsque cette masse est chauffée, elle monte jusqu'au plafond et une nouvelle portion de gaz prend sa place. La convection naturelle aide donc à répartir la chaleur à l'intérieur.

Le principe de fonctionnement du convecteur de chauffage.

Considérez le travail du radiateur par étapes:

  • Le chauffage est alimenté en énergie et commence à chauffer. Le degré de chauffage est contrôlé par un thermostat et un fusible thermique;
  • L'huile à l'intérieur du corps commence à chauffer, des couches de densités différentes sont mélangées, la chaleur est transférée au corps du produit;
  • Le corps commence à émettre une lumière infrarouge invisible à nos yeux, qui transfère de la chaleur. La part du transfert de chaleur, qui représente le rayonnement, est comprise entre 50 et 60%;
  • L'air en contact avec le boîtier commence à chauffer. Sa densité diminue et le gaz commence à être poussé par des masses plus denses qui prennent sa place et se réchauffent également. La circulation de l'air chauffé se produit;
  • En raison du rayonnement, du transfert direct de chaleur et de la convection, l'air de la pièce est chauffé. Le thermostat enregistre à l’avance l’atteinte d’une certaine température définie par l’opérateur et coupe l’alimentation électrique de l’élément chauffant;
  • Lorsque l'appareil est éteint, l'air dans la pièce se refroidit. Le thermostat se refroidit avec l'air et, à un moment donné, rallume l'élément chauffant. Le processus est répété.
La procédure d'utilisation décrite rend cet appareil pratique et sûr.

Faites attention! Pour un fonctionnement normal, le radiateur de chauffage doit être en position verticale. Sinon, l'élément chauffant peut être dans la bulle d'air et brûler rapidement.

Avantages et inconvénients

La photo montre la sécurité de l'appareil.

L’idée de fabriquer un radiateur électrique à partir d’un radiateur s’est avérée un succès et pleinement justifiée dans la pratique. Le résultat est un appareil compact, pratique et sûr qui gère avec succès les tâches qui lui sont assignées.

Considérez les principaux avantages caractéristiques du chauffage par convecteurs à mazout:

  • Haute sécurité. Cela est dû au fait que tous les éléments à haute température sont cachés dans un boîtier hermétique et que l'utilisation d'un caloporteur intermédiaire, dont le rôle est joué par l'huile, permet au corps d'être chauffé à des températures sûres pour l'homme - 60 - 95? С;
  • Haut niveau de contrôle. L'utilisation d'un régulateur thermostatique et de systèmes de contrôle automatique rend l'appareil autonome. La présence de fusibles thermiques et électroniques rend le travail du produit contrôlé et sûr;
  • Durabilité et Continuité. Un schéma simple et fiable permet au dispositif de fonctionner en mode de chargement continu pendant une longue période, et la conception des éléments et les détails de la conception rendent ce travail fiable et ininterrompu;
  • Prix ​​abordable. Comme la plupart des autres appareils ménagers, les appareils de chauffage au mazout sont désormais disponibles pour presque tous les consommateurs. Vous pouvez trouver des modèles dans une variété de gammes de prix;
  • Fonctionnement à basse température et un chauffage relativement faible du boîtier permet au dispositif de ne pas trop sécher l'air dans la pièce, de ne pas produire d'odeur de brûlé ou de brûler des petites particules et de la poussière. La chaleur émanant de la coque rappelle la chaleur naturelle de la cheminée;
  • Pas de bruit pendant le fonctionnement C'est également un avantage évident de l'appareil, qui le distingue avantageusement des aérothermes et des pistolets thermiques.

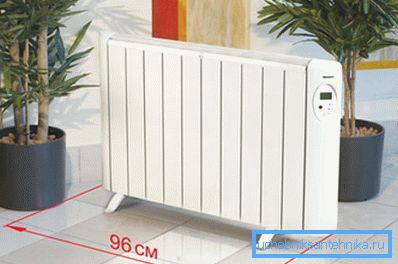

Les dimensions sont compactes et facilitent l'installation de l'appareil dans la pièce.

Des caractéristiques telles que la compacité, la mobilité et la facilité d'utilisation et de maintenance peuvent être ajoutées à cette liste. Le maximum que l’instruction vous demande est de définir le mode de fonctionnement et d’essuyer parfois le boîtier avec un chiffon humide.

Si nous parlons des lacunes, nous pouvons souligner les points suivants:

  1. Assez grand poids. Si le produit peut être déplacé dans la pièce à l'aide de roulements à rouleaux, le transport sur de longues distances nécessitera son utilisation.
  2. Grande inertie thermique. Chauffer ou refroidir la surface du boîtier trop rapidement ne fonctionnera pas, cela prend du temps;
  3. Échauffement à long terme de la pièce. Contrairement à un radiateur soufflant ou à un pistolet thermique, il faut au moins une demi-heure pour chauffer une pièce.
Grand confort d'utilisation - une caractéristique distinctive du refroidisseur d'huile.

Faites attention! En résumé, nous avons un appareil de chauffage sûr, fiable et durable avec un prix abordable et un fonctionnement efficace.

Espèces

Il existe de nombreuses variétés et modèles.

Sur le marché, il existe différentes conceptions, fonctions, applications et méthodes d'installation de la batterie à huile. Les différences les plus significatives concernent la forme du corps. Cela peut prendre la forme d'un panneau ou d'un accordéon.

Les modèles de panneaux sont moins courants, car ils sont moins efficaces en raison de la zone de transfert de chaleur réduite. En même temps, ils sont plus faciles à installer au mur et occupent moins de place dans la pièce.

Option murale.

Selon le type d’installation, on distingue les appareils muraux, les planchers, les appareils de table et les modèles de lits. Les structures de plancher les plus populaires et les plus utilisées avec des supports à rouleaux facilitent les déplacements dans l'appartement.

Le principe de fonctionnement et le dispositif de différents types ne diffèrent pas fondamentalement, et les différences actuelles concernent des bagatelles: les paramètres de transfert de puissance et de chaleur, la forme du boîtier, la présence de fonctions supplémentaires. Les modèles de sol les plus fonctionnels.

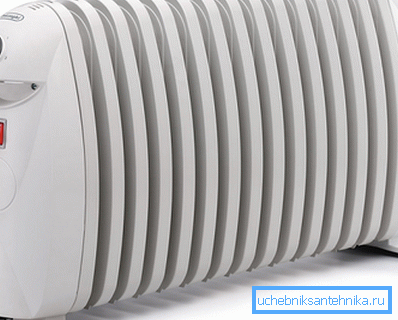

Le design moderne est un autre bonus.

Faites attention! Lorsque vous choisissez un modèle particulier, faites attention à la puissance, au système de sécurité et à la réputation du fabricant.

Conclusion

Un radiateur électrique à chauffage à base d’huile minérale est un appareil domestique fiable, sûr et pratique. L'efficacité et le coût abordable ont fait de ce type de radiateur le plus populaire. La vidéo de cet article sera en mesure de répondre aux questions éventuelles.
