Radiateur de revêtement inférieur: caractéristiques

L'alimentation du radiateur est de trois types:

• unilatérale latérale;
• croix
• situé ci-dessous.

Chacun des types énumérés présente des avantages caractéristiques et certains inconvénients qu'il convient de prendre en compte lors du choix d'un équipement de chauffage et lors de la conception d'un système de chauffage.

• Par exemple, le plus courant aujourd'hui est une connexion à sens unique. Cela est dû en grande partie à l'emplacement des tuyaux dans les appartements avec un agencement typique.
• En règle générale, la méthode croisée est utilisée pour connecter des périphériques avec un grand entraxe ou un nombre accru de sections.
• La méthode de plancher est pertinente dans le cas où vous connectez les appareils de chauffage aux tuyaux, conduits par le dessous.

Ainsi, chacune des méthodes énumérées précédemment est pertinente par rapport à une situation particulière. Voyons plus en détail comment se fait la connexion des radiateurs avec la connexion inférieure.

Informations de base

Les radiateurs de sol modernes avec raccordement inférieur sont utiles si les tuyaux de chauffage sont posés sous le sol. Je dois dire qu'aujourd'hui, lors de l'aménagement de nouveaux appartements et maisons, la plupart du temps, on pose des tuyaux cachés, ce qui signifie que des appareils de chauffage sont nécessaires pour ce type de raccordement.

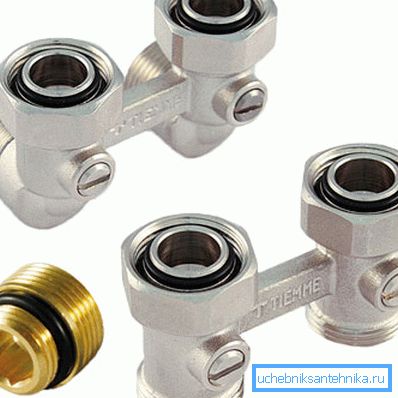

Important: Après avoir choisi cette méthode d’installation des appareils de chauffage, il est nécessaire d’utiliser un nœud de connexion spécial pour les radiateurs avec une connexion inférieure. Une telle approche des travaux d'installation évitera le risque d'inondation en cas d'accident et de perte de connexions étanches.

Comme déjà mentionné, chaque méthode de connexion présente non seulement des avantages, mais également certains inconvénients. Dans ce cas, l’inconvénient est la réduction de l’efficacité énergétique de la batterie d’environ 10% par rapport aux analogues connectés dans un circuit différent.

Cependant, la perte d'efficacité peut être compensée en choisissant le bon appareil de chauffage. Un large assortiment de batteries est présenté, qui diffère par le type de matériaux utilisés dans la fabrication et par le degré d'efficacité énergétique.

Par conséquent, afin d’utiliser un système de chauffage autonome avec des batteries de connexion par le bas, il n’était pas froid dans la pièce, vous devriez acheter des appareils en aluminium ou en métal qui dégagent de la chaleur de manière plus intense.

Quelle est la cause du besoin d’utiliser des piles avec la connexion ci-dessous?

Comme nous l’avons déjà mentionné, l’installation de radiateurs bimétalliques avec raccord inférieur est principalement due à l’emplacement des tuyaux sous le sol. Mais il s'avère que ce n'est pas la seule raison.

La pièce jointe, réalisée ci-dessous, est plus esthétique que le côté ou la croix. En effet, l’intérieur ainsi conçu a l’air plus soigné et plus harmonieux.

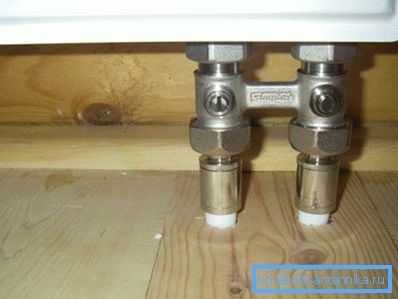

La connexion au bas est plus pratique, car elle peut être effectuée manuellement ou directement à l'aide d'un nœud spécial. Si un ensemble spécial est utilisé, la batterie peut être déconnectée du système sans qu'il soit nécessaire de drainer de l'eau. Cela est plus que nécessaire s’il était nécessaire de réparer l’un des appareils dotés d’un système en fonctionnement.

La nécessité de se connecter par le bas peut être provoquée par les caractéristiques de conception de la batterie elle-même. Par exemple, certains modèles de tubes ou de panneaux de la configuration de stock ont ​​des entrées situées non pas sur les côtés, mais vers le bas.

Important: Les luminaires standard de la doublure inférieure sont équipés d’appareils de chauffage en acier. Les batteries bimétalliques et en aluminium avec l'assemblage standard requis pour le raccordement par le bas aux tuyaux ne sont, dans une large mesure, pas terminées. Par conséquent, ce nœud doit être acheté séparément et fixé aux branches latérales inférieures fournies en standard.

Types de chauffe

Dans la configuration standard, tous les types de batteries ne sont pas équipés de tout le nécessaire pour une connexion plus basse. Si vous choisissez des appareils de chauffage équipés en usine d'une unité permettant de raccorder les tuyaux posés dans le sol, il est temps de faire attention aux radiateurs en acier dotés d'un tuyau d'alimentation inférieur.

Cette catégorie de radiateurs est proposée à la vente avec les modifications suivantes:

1. Les batteries de panneau, qui, conformément à la configuration, sont divisées en modèles suivants:

• lisse;
• profil;
• hygiénique.

Les modèles de profil sont largement utilisés dans la vie quotidienne. Ces appareils sont faciles à reconnaître grâce au boîtier en forme de boîte avec estampage sur la face avant, réalisé sous la forme de bandes verticales. Cette modification est populaire parce que son prix est le plus abordable et, en outre, l’estampage décoratif confère à l’appareil un attrait particulier.

Les modèles lisses et hygiéniques sont facilement identifiables par l’absence de marquage. De tels appareils de chauffage sont rarement utilisés dans la vie quotidienne, car ils sont principalement installés dans des établissements médicaux, des bâtiments publics, etc.

Les caractéristiques de ces batteries sont la facilité d'entretien, car elles sont faciles à nettoyer de la poussière et à la lessive de divers contaminants.

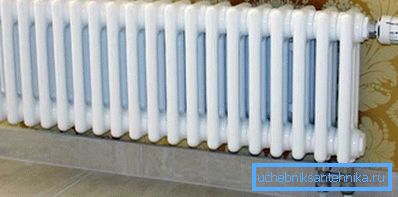

1. Les batteries tubulaires, ainsi que les panneaux, sont en acier, mais leur apparence est plus attrayante. Les tubes à partir desquels le dispositif de chauffage est assemblé sont des sections combinées à travers lesquelles circule du liquide de refroidissement.

De tels modèles en configuration standard peuvent être équipés de raccords pour le raccordement à des tuyaux posés dans le sol ou dans la partie inférieure des murs.

Comment puis-je apporter le fond de la pipe

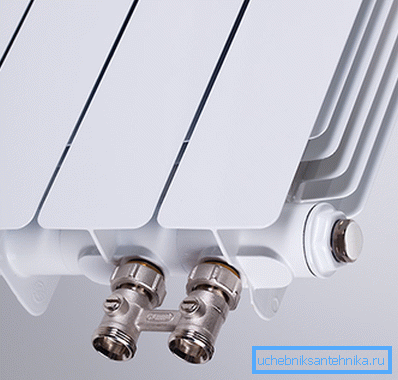

Les radiateurs de chauffage en aluminium et bimétalliques avec une connexion inférieure dans la configuration standard sont rares et peuvent par conséquent nécessiter l'acquisition d'un noeud spécial par lequel la connexion est établie.

Dans ce cas, veuillez noter que la connexion inférieure peut être du type suivant:

• Connexion unilatérale, à laquelle les deux tuyaux se rejoignent, d'une part. Il s’agit de la solution la plus répandue, car les tuyaux d’écoulement et de retour avec une gaine dissimulée sont disposés avec un jeu de 10 à 20 cm, ce qui présente l’avantage de la précision des connexions.
• Adhésion polyvalente implique de connecter des tuyaux sur les côtés opposés de la batterie. Une telle solution est souvent trouvée et est souvent dictée par les caractéristiques de configuration du système de chauffage.

Caractéristiques du travail d'installation

L'installation de dispositifs de chauffage et, par exemple, l'installation de radiateurs bimétalliques avec raccords latéraux ne diffèrent pas beaucoup les uns des autres.

• La batterie est installée sur des supports spéciaux, sélectionnés en fonction du type de radiateur.
• Lors du placement de la batterie, assurez-vous que la distance entre le fond et le fond ne dépasse pas 20 cm mais ne soit pas inférieure à 10 cm, car elle sera difficile à nettoyer. Si l'espace est plus grand que nécessaire, la formation de zones froides est possible, ce qui affectera négativement la convection de l'air.
• Les raccords sont vissés à l’aide d’un ruban adhésif fumant.

Conclusion

Nous avons donc examiné l’instruction de connecter les appareils de chauffage à la source la plus basse. Il y a des questions qui nécessitent des éclaircissements? Vous trouverez plus d'informations utiles en visionnant la vidéo dans cet article.
