Radiateur en acier type 11: caractéristiques de

Une large gamme de batteries en acier pour chauffage est actuellement en vente. Ces produits se distinguent par leurs dimensions, leur configuration, leurs paramètres d'alimentation, leur schéma de câblage, leur couleur, leur prix et d'autres caractéristiques.

Parmi la large gamme de ces dispositifs, les batteries de panneau du onzième type présentent un intérêt particulier. La pertinence de ces dispositifs s'explique par l'excellent aspect, les dimensions compactes, les indicateurs de puissance acceptables et, bien sûr, le prix abordable.

Dans cet article, nous examinerons les caractéristiques techniques et opérationnelles de cet équipement et comparerons également ces paramètres avec ceux des autres batteries.

Caractéristiques de conception

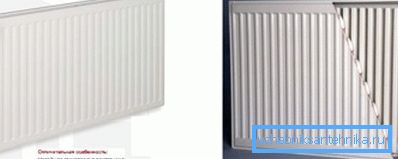

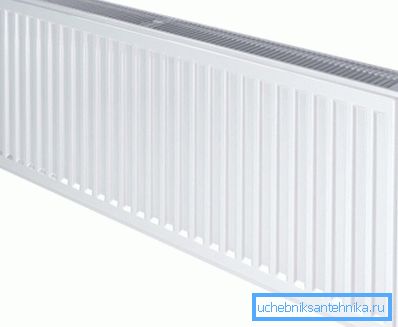

Le radiateur à panneaux en acier de type 11 est un appareil de chauffage à une rangée, équipé d'un convecteur soudé à l'arrière du panneau. Le numéro 11 sur l'étiquette représente un panneau et un convecteur.

En raison des caractéristiques de conception, la face avant a les dimensions d’un chauffage à part entière, tandis que l’épaisseur de l’appareil n’est que de 47 à 50 mm. Caractéristiques de conception portée prédéterminée de tels dispositifs. Ces appareils de chauffage sont utilisés à la fois pour l'usage auquel ils sont destinés et comme éléments décoratifs de l'entourage.

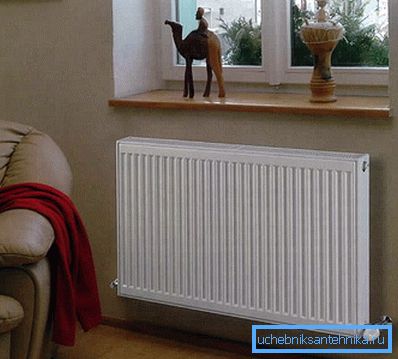

Convenez que des panneaux plats et soignés peuvent rendre l'intérieur plus élégant.

Une caractéristique importante à prendre en compte lors du choix des batteries est l’entraxe, c’est-à-dire l’écart entre l’ouverture latérale supérieure et inférieure. Dans l'assortiment de onzième types d'appareils de chauffage, il existe des modèles de 700, 600, 500 et 300 mm. La longueur peut ramasser la batterie de 40 cm à 3 mètres.

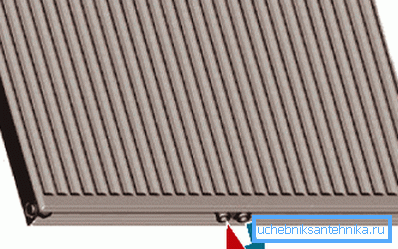

La plupart des batteries de ce type sont vendues avec un agencement standard de trous technologiques, à savoir 2 ci-dessus et 2 ci-dessous. Il existe des modifications spécialement conçues pour le raccordement à la gaine inférieure des tuyaux. Ces modifications sont très populaires dans la conception d'appartements modernes et de maisons de campagne, où les tuyaux sont fournis cachés sous le sol.

Caractéristiques opérationnelles

Parmi les avantages des radiateurs à panneau du onzième type, il convient de noter les suivants:

• Séduisant d'un point de vue esthétique en raison de l'intégrité de la conception. Une plaque solide avec un estampage stylé sur la face avant semble beaucoup plus moderne et plus soignée par rapport aux éléments chauffants sectionnels archaïques. C’est la raison pour laquelle de nombreux concepteurs nationaux d’architectes en stela high-tech essaient d’utiliser ces dispositifs.
• L'efficacité, étant donné que ces batteries chauffent rapidement l'air dans la pièce, le système de chauffage autonome fonctionne de manière économique.

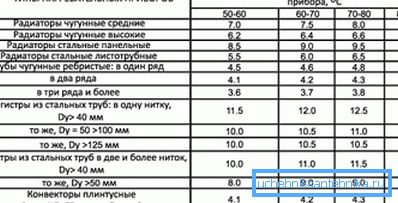

L'appareil se caractérise par un fort transfert de chaleur, dû en partie à la présence d'un convecteur. De plus, l'acier chauffe plus vite que la fonte.

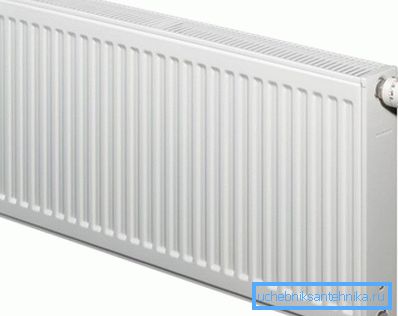

Important: pour que ces radiateurs démontrent pleinement leur efficacité énergétique, le système doit être équipé d'un thermostat qui allumera et éteindra la chaudière si nécessaire.

• Simplicité et facilité d'entretien, car le panneau avant est facile à nettoyer de la saleté. Le fait est que la surface des batteries de panneaux est recouverte d’un revêtement spécial de laque brillante protectrice. Pour effacer les salissures même sèches, il suffit d’essuyer la surface avec un chiffon humide et c’est suffisant.
• Instructions d'installation simples, car le périphérique acheté est presque prêt à être installé de vos propres mains. Le radiateur est un panneau unique qui, contrairement aux homologues sectionnels, n'a pas besoin d'être démonté ou rallongé. Pour réussir l’installation, il suffit d’acheter un kit universel contenant des supports, deux fiches de passage et deux fiches.
• Faible poids et, par conséquent, possibilité d'installation sur différentes surfaces. Supposons que vous décidiez de construire un système de chauffage non pas dans un appartement neuf ou dans un cottage moderne, mais dans un Khrouchtchev typique, où la densité des murs n'est pas trop élevée. Il est déconseillé de poser des radiateurs lourds sur des surfaces meubles, car leur poids est élevé. Mais dans de tels cas, une batterie de panneaux lumineux est le choix optimal, car elle n’exercera pas une charge excessive sur le mur.

Important: En raison du faible poids de ces appareils de chauffage, ils sont couramment utilisés pour la configuration des maisons à ossature et des cabanes en rondins.

Les principales différences entre le onzième radiateur et les analogues de panneaux des types 22 et 33

Il existe peu de différences entre les modifications énumérées, mais elles le sont et elles sont significatives.

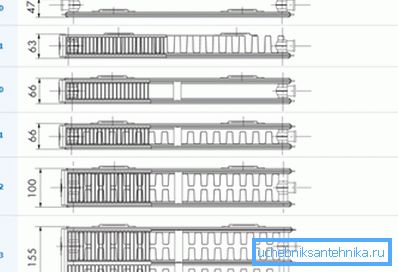

Conformément aux normes internationales généralement acceptées, le premier chiffre du marquage des batteries en acier indique le nombre de panneaux utilisés dans la conception. Ainsi, dans le onzième type, il s'agit d'un panneau, alors que le type 22 est deux panneaux et, par conséquent, le type 33 est trois panneaux.

La deuxième différence est le deuxième chiffre, qui indique le nombre de convecteurs utilisés.

Le convecteur, dans ce cas, est une bobine tubulaire qui est soit soudée au panneau, soit enfermée entre deux panneaux étroitement espacés. Il est facile de comprendre que le onzième type est équipé d’une seule bobine, alors que le type 22 comporte deux bobines et que le type 33 en comporte trois.

En théorie, plus il y a de convecteurs, mieux c'est, car l'air chauffé circule plus rapidement dans la pièce chauffée. Par ailleurs, les dimensions du convecteur et son efficacité doivent correspondre aux dimensions du panneau principal. Dans les appareils du onzième type, cette combinaison est acceptable et la présence d'un seul convecteur suffit amplement pour une épaisseur d'appareil ne dépassant pas 5 cm.

A propos, avec les modifications listées, il y a des appareils du type 20. Dans ces constructions, seuls des panneaux chauffants sans convecteur sont utilisés. Bien entendu, ces batteries perdent de manière significative le onzième type en termes d'efficacité énergétique. Mais un équipement sans convecteur intégré présente un avantage important: il accumule moins de poussière.

Conclusion

Nous avons donc examiné les principales caractéristiques de l’appareil de chauffage, que vous pouvez utiliser lorsque vous aménagez un appartement ou une maison de campagne. Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
