Radiateur en cuivre: caractéristiques de choix et de

La caractéristique principale de tout radiateur de chauffage est son transfert de chaleur, ce paramètre est responsable de l'efficacité du chauffage. Auparavant, seul le fer ou l'acier était utilisé pour la production de batteries, puis des radiateurs en aluminium, bimétalliques et même en cuivre sont apparus. À ce jour, le choix est de plus en plus d'acheter des radiateurs en aluminium ou en cuivre, les modèles en acier et en fonte ayant perdu de leur popularité.

Radiateur en cuivre

Caractéristiques radiateurs de chauffage en cuivre

Chaque type de radiateur a ses propres caractéristiques:

  • acier - ils se caractérisent par une résistance élevée. En outre, l'acier est un matériau plutôt ductile, de sorte que même les chocs sont tolérés sans problème. Par contre, la conductivité thermique du matériau est moyenne et les problèmes de corrosion ne sont pas résolus. Cependant, étant donné son faible coût, il s'agit d'une option acceptable pour un système de chauffage économique.

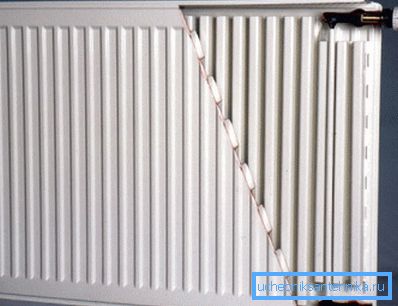

Radiateur en acier conventionnel
  • batteries en fonte - la principale différence avec l'acier est que ces appareils de chauffage sont plus massifs. La fonte est fragile, mais dans des conditions normales d'utilisation, elle peut durer plus d'une décennie.

Faites attention! Quel que soit le type de radiateur utilisé, la qualité du liquide de refroidissement est d’une importance capitale. Nous ne pouvons espérer un fonctionnement long et stable du système de chauffage que s'il est propre et exempt d'impuretés.

  • un peu plus tard est apparu radiateurs en aluminium et cuivre, les métaux non ferreux ont commencé à être utilisés en raison de leur plus grande conductivité thermique. Une telle batterie se réchauffe rapidement et même avec de petites tailles est très efficace;
  • afin de réduire le coût peut être appliqué et combinaison de différents matériaux. Par exemple, acier + aluminium ou cuivre + aluminium. Dans cette conception, des tuyaux en cuivre de radiateur sont utilisés, mais les ailettes sont constituées de plaques d'aluminium. En raison de la conductivité thermique du cuivre, il est possible d'assurer un transfert de chaleur élevé vers les nervures même avec un petit diamètre de tube.

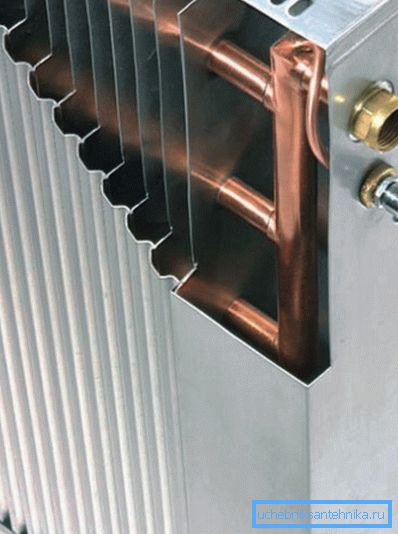

On voit que les tuyaux sont en métal et en tôle d'aluminium

Si le critère principal est le coût, ce sont les radiateurs en acier et en fonte qui sont en tête.

Mais si les finances ne sont pas une faiblesse, il est possible de s’appuyer sur les radiateurs en cuivre. En plus d’une conductivité thermique élevée, l’utilisation de telles batteries permettra:

  • ne vous inquiétez pas de la corrosion, le cuivre ne rouille pas;
  • augmenter la température de fonctionnement du liquide de refroidissement. Dans un système de chauffage autonome, il est tout à fait possible d’utiliser la température de fonctionnement jusqu’à la marque de 100-150? С. En général, la limite supérieure de température est considérée comme étant égale à 250 ° C;
  • Le cuivre est un métal mou. Ainsi, même en cas d'urgence, lorsque l'eau gèle dans le système, il est possible que le métal ne se brise pas mais qu'il soit légèrement déformé.
  • la pression de travail dans le système peut être augmentée en toute sécurité à 15-16 atm;
  • Parmi les avantages, le cuivre résiste aux chocs hydrauliques, en raison de la ductilité du métal.

Parmi les inconvénients, nous ne pouvons que noter le coût, le prix peut facilement dépasser 10 000 roubles.

En savoir plus sur les radiateurs en cuivre

Étant donné le coût d’une pile au cuivre, il est utile de savoir si de telles dépenses sont justifiées. Oui, et les fabricants de publicité brillants peuvent être un peu confus.

Comprendre les termes

L'erreur principale de la plupart des matériaux sur les radiateurs en cuivre est que des concepts tels que la conductivité thermique, la capacité calorifique et le transfert de chaleur sont utilisés comme des synonymes. En fait, ce sont des caractéristiques de batterie complètement différentes.

La conductivité thermique du métal dépend de la conductivité thermique. Dans le cas des piles, ce paramètre n’est pas particulièrement critique, quelques minutes ne joueront pas un rôle particulier. L'inertie de l'appareil de chauffage dépend de la capacité calorifique, mais la puissance calorifique est responsable de l'efficacité avec laquelle la batterie chauffe la pièce.

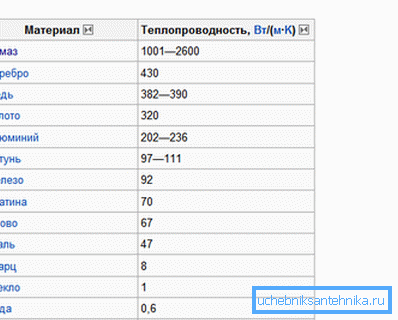

Comparaison de la conductivité thermique d'un certain nombre de matériaux

C'est pourquoi il est difficile de dire sans ambiguïté quel radiateur est meilleur que l'aluminium ou le cuivre. Les deux sont bons, juste le cuivre atteint la température de fonctionnement beaucoup plus rapidement que la contrepartie en aluminium.

Faites attention! Une batterie massive en fonte refroidira beaucoup plus lentement qu'une batterie bimétallique à paroi mince. C'est-à-dire que le radiateur en fonte a une plus grande inertie.

Dans le cas du transfert de chaleur, beaucoup dépend de la surface des ailettes et du métal lui-même. Et ici l'aluminium est comparable au cuivre.

C'est pourquoi les radiateurs en cuivre-aluminium sont si populaires. Ils coûtent moins cher que le cuivre, mais leur efficacité n’est pas très inférieure.

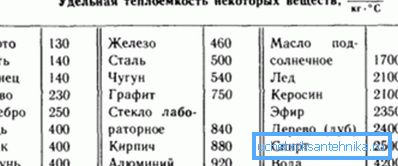

Comparaison de capacité thermique

En général, la question de la comparaison de différents types de radiateurs est assez subtile. Par conséquent, lors du choix, il convient de se concentrer sur la capacité thermique de la section et sur des paramètres tels que la pression de fonctionnement du système, la température du liquide de refroidissement, etc. Toutes ces caractéristiques sont indiquées dans la documentation du radiateur de chauffage.

Types d'appareils de chauffage en cuivre

Le principe de la batterie en fonte classique est que l'eau passe successivement dans toutes les sections, que le métal est chauffé et qu'en raison du transfert de chaleur depuis la surface de la batterie, la pièce est chauffée.

Les radiateurs de chauffage en cuivre sont disposés un peu différemment, de telles options sont possibles:

  • sur le tube il y a des nervures en forme de plaques plates. Le liquide de refroidissement, passant par le tuyau d’alimentation, chauffe les ailettes du radiateur et celles-ci dégagent de la chaleur dans la pièce;
Les ailettes en cuivre sont utilisées pour augmenter la surface de transfert de chaleur.

Faites attention! Extérieurement, cette conception n'a pas l'air très agréable, donc la conception est fermée sur le dessus avec un boîtier décoratif avec des fentes pour le transfert de chaleur.

  • peut également être utilisé des registres de tubes de cuivre. Dans ce cas, la chaleur est transférée de la surface des tuyaux traversés par le liquide de refroidissement, de sorte que la consommation de cuivre est supérieure à celle de la première construction.
Exemple de tube de cuivre

Caractéristiques de la sélection et du fonctionnement des radiateurs en cuivre

Le choix en faveur d'un chauffage en cuivre pose un certain nombre d'exigences au système de chauffage:

  • exigences accrues pour la qualité du liquide de refroidissement. En particulier, la présence de particules solides dans l'eau est inacceptable. Au fil des années, le métal mou peut simplement essuyer et un mur plus fin peut ne pas supporter la pression de travail dans le système. Dans ce cas, il est impossible de réparer les radiateurs en cuivre;
  • si des piles de cuivre sont installées dans l'appartement, les tuyaux sont généralement en cuivre. Sinon, il est nécessaire de prendre en compte la compatibilité des métaux dans le choix des vannes. En particulier, il est indésirable que le cuivre entre en contact avec de l'acier, car la réaction électrochimique qui en résulte a pour conséquence une diminution de la durée de vie utile plusieurs fois.
Sur la photo - un exemple d'un composé de cuivre et d'aluminium.

En ce qui concerne l’aspect technique de la question, la sélection est effectuée sur la puissance thermique, puis l’aspect esthétique de la question est pris en compte.

Pour cela, vous avez besoin de:

  • calculer la surface de la pièce en m2. En outre, guidé par le besoin moyen de 100 watts de puissance thermique du radiateur par 1 mcalculer la puissance requise du radiateur;

Faites attention! Le rapport indiqué est valable pour les plafonds d'une hauteur de 2,7 m, pour une hauteur supérieure, le résultat peut être augmenté d'environ 10-15%.

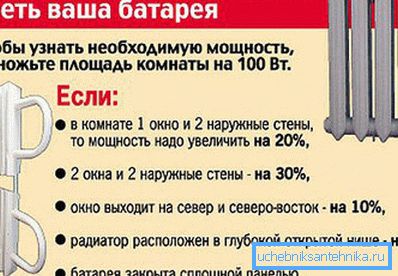

Recommandations pour le choix du radiateur, en fonction des conditions spécifiques
  • Dans la documentation du radiateur, la puissance calorifique d’une section doit être indiquée. Sur la base de ces données, nous calculons le nombre requis de sections. Dans le même temps, des radiateurs en aluminium et un échangeur de chaleur en cuivre permettront de choisir un appareil de taille nettement plus petite, tout en maintenant l'égalité des puissances thermiques avec des radiateurs plus massifs en acier et en fonte.

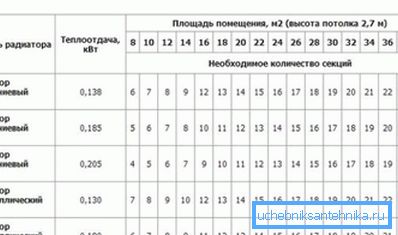

Exemple de sélection de radiateurs pour différentes zones de la pièce

Batterie de cuivre faite maison

Produire indépendamment un analogue à part entière du radiateur d'usine est presque impossible. En particulier, il sera difficile de réaliser les ailettes tout en réalisant un transfert de chaleur élevé du tuyau de transfert de chaleur aux ailettes. Cependant, vous pouvez essayer de faire un registre des tubes.

Bien entendu, l'efficacité d'un tel dispositif sera discutable (la petite surface est à blâmer pour tout), mais l'apparence sera excellente. Donc, considérez que cette option n’est qu’un moyen efficace de remplir une niche vide de la maison, le registre ne peut remplacer 100% des piles achetées.

En ce qui concerne le processus de fabrication lui-même, plusieurs recommandations générales peuvent être formulées:

  • pour le raccordement des éléments peut être conseillé de soudage. Il n’est pas souhaitable de plier les tuyaux, car cela entraînerait une diminution de l’épaisseur de la paroi; on ne sait pas si elle peut résister à la pression dans le système;
  • tous les tuyaux doivent être parfaitement plats, vous pouvez les pré-fixer dans l’arbre;
  • vérification obligatoire des fuites;
  • comme traitement de finition, il est conseillé de vernir les tuyaux, grâce à quoi le registre peut être caché et utilisé comme décoration pour la pièce.

Bien entendu, un tel analogue de la batterie, créé manuellement à la puissance thermique, sera inférieur aux batteries d'usine. Mais de telles choses sont créées plus par amour de la créativité que par le froid de la maison.

À la fin

L'utilisation de métaux à haute conductivité thermique a longtemps été adoptée par les fabricants de radiateurs de chauffage. Cela vous permet d'augmenter le taux de chauffage de l'appareil de chauffage et la combinaison de métaux réduit le coût de la batterie tout en maintenant des performances élevées.

Vous pouvez même essayer de créer un radiateur en cuivre avec vos propres mains. Cela n'atteindra certainement pas l'efficacité des modèles achetés, mais il aura l'air bien dans la maison comme décoration d'intérieur.

La vidéo de cet article montre un radiateur d'appareil utilisant des tubes en cuivre et des ailettes en aluminium.
