La batterie en fonte classique ne convient pas toujours à l'intérieur. Bien sûr, vous pouvez le recouvrir avec un bel écran ou le fermer avec un rideau, mais la part de chaleur du lion n’atteindra tout simplement pas la pièce. La solution dans cette situation peut être des radiateurs à panneaux métalliques: ils ont l’air inhabituel et ont une excellente efficacité.

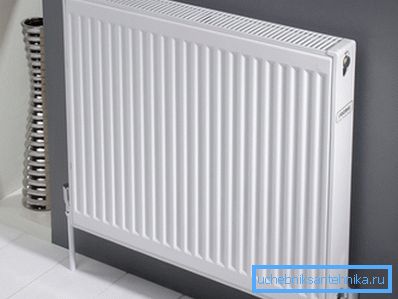

Radiateur de panneau élégant

Caractéristiques de conception

Si, dans le cas des batteries en fonte conventionnelles, le chauffage est divisé en sections séparées, la surface du panneau est solide. Il est fabriqué en tôle d'acier. À l'intérieur, il est souvent soudé aux nervures en tôle d'acier pour un chauffage plus efficace de la pièce. De ce fait, les radiateurs à panneaux ont une surface latérale développée, ce qui améliore le transfert de chaleur.

Les bouches d'aération sont faites en haut et en bas pour assurer la convection. Avec un tel dispositif, environ 50% de l'énergie transférée dans la pièce provient du rayonnement thermique de la surface latérale et environ 50% de la convection. En d’autres termes, l’air froid est prélevé par le bas et sort par les trous supérieurs déjà chauffés. Des plaques supplémentaires dans la conception sont utilisées pour diriger le flux d'air.

Le principe de fonctionnement du panneau chauffant

Sinon, le principe de fonctionnement des radiateurs à panneaux est le même que celui des batteries conventionnelles: l’eau chaude chauffe le métal et il donne de l’énergie thermique à la pièce. Un tube en acier incurvé traverse le réchauffeur, à travers lequel le liquide de refroidissement circule.

En ce qui concerne les différences de conception, les radiateurs à panneaux sont divisés en:

  • modèles sans panneau de convecteur (type 10) - sont considérés comme les plus simples, il n’existe pas de panneau de convecteur;
  • avec un panneau en acier (type 11) - ailettes à une rangée;
  • type 20 - radiateur à panneaux à deux rangées sans ailettes internes;
  • type 21 - également à double rangée, mais il y a aussi une rangée d'ailettes à l'intérieur (c'est-à-dire que la convection est fournie);
  • type 22 - 2 rangées et double nervure intérieure;

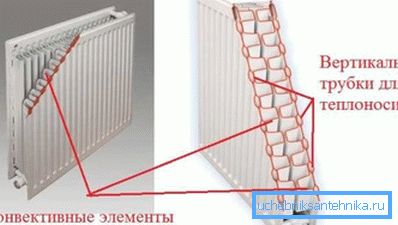

Sur la photo - radiateur de type 22
  • type 33 - 3 rangées et triple ailerons intérieurs.

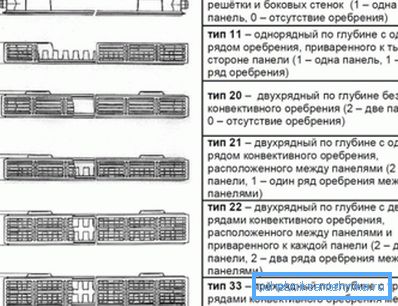

Types de batteries de panneaux

En outre, la taille des radiateurs à panneaux peut varier considérablement (en hauteur et en profondeur). Cela permet de choisir un appareil de chauffage pour une maison ordinaire et pour une pièce avec de grandes fenêtres.

Les tailles varient dans une large gamme.

En ce qui concerne le raccordement des tuyaux du système de chauffage, les deux options sont à raccorder latéralement et à raccorder par le bas (c’est-à-dire que les flux d’alimentation et de retour sont situés au bas de l’appareil de chauffage).

Faites attention! Cela réduit quelque peu l'efficacité du chauffage, mais de tels radiateurs à panneaux permettent de dissimuler complètement les tuyaux du système de chauffage sous le sol.

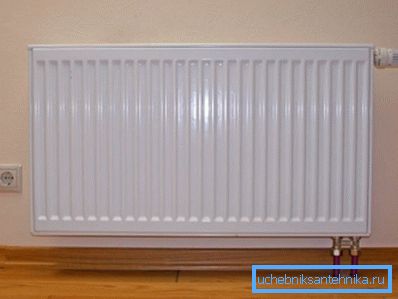

Connexion inférieure autorisée à masquer les tuyaux de chauffage

De plus, un thermostat est généralement inclus dans le kit de chauffage avec une connexion inférieure (il est déjà installé sur le radiateur lui-même). Il sera donc possible de réguler le fonctionnement de la batterie dans une large plage.

En savoir plus sur les caractéristiques des radiateurs à panneaux

Les panneaux chauffants peuvent avoir un rendement légèrement inférieur à celui des meilleurs représentants de radiateurs classiques (par exemple, bimétallique). Mais il porte ses fruits avec son excellente apparence et la différence n’est pas si importante. En outre, il existe un certain nombre de fonctionnalités dont la connaissance ne sera certainement pas superflue.

Avantages et inconvénients des radiateurs à panneaux en acier

Les radiateurs à panneaux offrent une liste impressionnante d'avantages:

  • en raison d'une combinaison de transfert de chaleur direct et de convection, l'efficacité des appareils dépasse 75% et la chaleur dans la pièce est distribuée plus uniformément;
  • de tels dispositifs se caractérisent par un besoin réduit en liquide de refroidissement, par rapport à un système de chauffage utilisant des batteries en fonte, le besoin en eau est plus que doublé;

Faites attention! Cette fonctionnalité présente également un inconvénient: étant donné que le système de chauffage contient peu d'eau, la chaudière devra être allumée plus souvent pour maintenir la température dans une plage donnée. Dans les systèmes de chauffage centralisé, la quantité de liquide de refroidissement dans la batterie ne joue pas un rôle particulier.

  • Le prix d'un radiateur à panneau est inférieur à celui d'un vide ou d'un bilame. Cela s’explique par le fait que l’acier est beaucoup plus faible que le cuivre et que la conception de l’appareil de chauffage est assez simple.

Il y a bien sûr quelques inconvénients, vous pouvez sélectionner:

  • l'acier est sensible à la corrosion et, en général, la qualité du liquide de refroidissement est de plus en plus exigeante. En particulier, l’acidité doit être maintenue à un niveau normal (le pH ne doit pas dépasser 9,5);

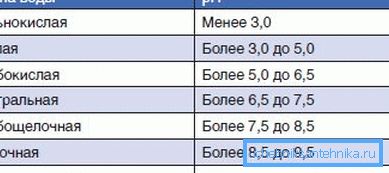

pH ne doit pas dépasser 9,5
  • Il est recommandé de ne pas laisser les radiateurs à panneaux pendant longtemps sans eau. Le fait est que l’acier rouille au contact de l’air;
  • de tels dispositifs de chauffage ne conviennent que pour les systèmes avec une pression ordinaire et une température du liquide de refroidissement ne dépassant pas 110 ° C;
  • ils ne tolèrent pas les coups de bélier.

Installation d'un radiateur à panneau

Le processus lui-même est légèrement différent de l'installation d'une batterie conventionnelle.

L'instruction comprend les points suivants:

  • Vous devez d’abord vérifier si le seuil n’est pas trop proche de la grille de convection supérieure. Si la distance est inférieure à 7 cm, le radiateur chauffera moins bien la pièce;
La convection sera brisée à proximité du rebord de la fenêtre

Faites attention! Les fabricants sont invités à choisir un appareil environ 10% plus puissant si les espaces vides entre le sol et le rebord de la fenêtre sont inférieurs à 10 cm.

  • puis les supports sont placés sur le mur, ils viennent complet avec un radiateur;
  • De plus, le radiateur est placé sur des supports fixés au mur. En même temps, l'emballage de l'appareil de chauffage n'est pas encore complètement retiré, mais uniquement dans les endroits où les conduites d'alimentation et de décharge seront raccordées;
  • si la connexion est faite à la main, la prochaine étape consiste à installer la grue Mayevsky en haut de l'écran et le thermostat (également fourni avec le radiateur);

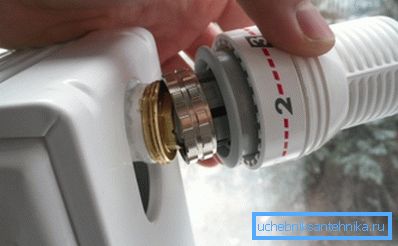

Installation du thermostat
  • les fiches sont installées.

Enfin, l’emballage de l’appareil de chauffage n’est retiré qu’après l’achèvement des travaux de finition dans la pièce. Pour cette raison, il n'est pas nécessaire de le nettoyer de la poussière et le risque de rayer la surface est devenu plus faible.

Les erreurs d'installation les plus courantes sont les suivantes:

  • déviation horizontale lors de l'installation. De ce fait, la chaleur dégagée par l'appareil devient inférieure à celle déclarée par le fabricant.
  • si l'espace entre le sol et le bas du radiateur à panneaux est trop grand, l'air dans la partie inférieure de la pièce sera trop froid, cela créera un inconfort;
  • Il est strictement interdit de peindre l'appareil de chauffage avec des peintures à base de métal (cela aggravera le transfert de chaleur de l'appareil), et la sortie du dispositif d'évacuation de l'air est également peinte assez souvent.

En ce qui concerne le choix de la puissance thermique, vous pouvez simplement calculer le volume de la pièce en mètres cubes et le multiplier par 41. Le nombre obtenu indiquera la puissance requise en watts pour chauffer la pièce. Les caractéristiques techniques des radiateurs de panneau de chauffage incluent obligatoirement ce paramètre, afin qu'il puisse être repris de la documentation sur le radiateur.

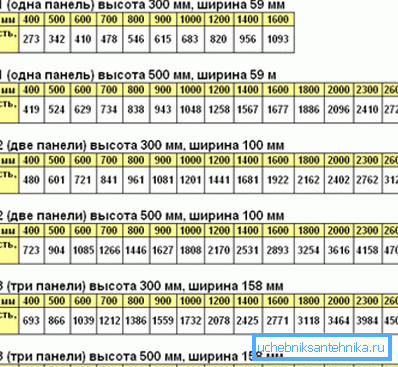

Caractéristiques des radiateurs à panneau populaires

Résumant

Les panneaux chauffants sont très différents de tous les radiateurs de chauffage sectionnels habituels. De tels radiateurs ont du style et du style dans n'importe quel intérieur, et la possibilité d’une connexion plus basse en vaut la peine.

En ce qui concerne les radiateurs à panneaux les meilleurs, vous pouvez alors vous conseiller de choisir des modèles à ailettes internes, dans lesquels le transfert de l’énergie thermique sera effectué de 2 manières.

La vidéo dans cet article montre le dispositif du radiateur à panneau en acier.
