Radiateurs à tuyaux de chauffage: types et caractéristiques,

27-03-2018
Chauffage

La gamme de divers dispositifs de chauffage de locaux sur le marché moderne frappe par sa diversité. Vous pouvez maintenant trouver facilement des produits pour presque tous les goûts et tous les budgets. Néanmoins, les radiateurs de chauffage avec leurs propres mains sont faits de tuyaux, à ce jour. Ces structures peuvent être soudées ou préfabriquées. Pour cette production, différents métaux sont utilisés et, en ce qui concerne les formes, tout dépend de l'imagination du maître. Nous discuterons plus en détail de toutes ces subtilités.

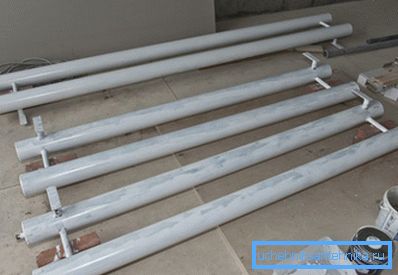

Fabriquer des radiateurs tubulaires de leurs propres mains.

Quel métal est le meilleur

Notons tout d’abord que ce type de structure peut être destiné à la fois au transfert de chaleur, qui remplit la fonction de radiateur, et à la prise de chaleur lorsque le registre tubulaire est monté directement dans la chambre de combustion d’une chaudière ou d’un four.

De plus, dans certains modèles, un gaz chauffé est utilisé, par exemple une cheminée de radiateur, à la place d'un liquide de refroidissement liquide.

  • Les tubes en acier pour radiateurs sont à juste titre considérés comme les leaders de ce secteur. Bien entendu, la chaleur dégagée par l’acier n’est pas aussi élevée que celle de l’aluminium ou du cuivre, elle est sensible à la corrosion et nécessite un entretien régulier. Mais ces inconvénients sont plus que compensés par le prix abordable, ainsi que par un large éventail de types et de tailles. De plus, la cuisson des métaux ferreux ordinaires est beaucoup plus facile que la couleur.
  • L'acier inoxydable est rarement utilisé pour de telles constructions.. Mis à part le fait que son coût, pour ne pas dire un mot, est loin du budget, le soudage à l'argon est utilisé pour le soudage de l'acier inoxydable, et tous les soudeurs professionnels ne peuvent pas travailler avec.

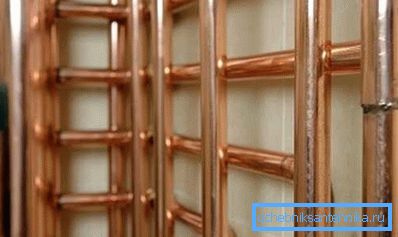

Acier inoxydable.

Important: dans ce cas, le fer galvanisé n’a tout simplement pas de sens. Un mince revêtement de zinc pendant le processus de soudage brûle simplement. En conséquence, la soudure déjà faible est également affectée par la corrosion.

  • L'utilisation de registres tubulaires en cuivre n'est justifiée que dans le cas d'un câblage en cuivre autour de la maison. La chaleur dégagée par le cuivre est quatre fois supérieure à celle des métaux ferreux. Vous pouvez donc parler de chauffage avec des tuyaux sans radiateurs, plus précisément avec un nombre minimal de radiateurs. Mais, d’une part, le prix du cuivre est fabuleusement élevé et, d’autre part, ce métal est très exigeant en termes de conditions de fonctionnement.

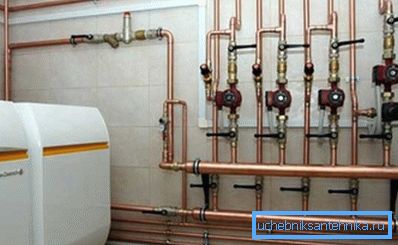

Chauffage de câblage en cuivre.
    1. Les systèmes en cuivre nécessitent un liquide de refroidissement finement nettoyé qui ne présente pas d'imprégnation abrasive solide.
    2. Dans de tels systèmes, les raccords doivent être en cuivre ou en métaux compatibles, tels que le bronze, le nickel, le chrome ou le laiton. De plus, il est strictement interdit de combiner l'aluminium et le cuivre.
    3. Les conduites en cuivre nécessitent nécessairement une mise à la terre de haute qualité, car il existe un risque de corrosion électrochimique.
    4. Le cuivre étant un matériau souple, le système a besoin d'une protection supplémentaire. Les capots et les protections coûtent naturellement de l'argent.

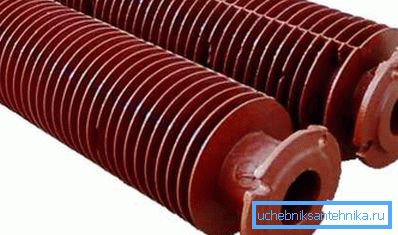

    • Les tuyaux de chauffage de radiateur en fonte illustrés sur la photo sont encore utilisés dans les bâtiments industriels et les locaux techniques.. Mais le poids de cette conception est bien supérieur à celui des piles domestiques en fonte. Étant donné leur apparence non esthétique et leur faible efficacité, ils ne sont pas populaires.
    Batteries tubulaires en fonte.

    Conseil: les registres tubulaires en fonte sont parfaitement adaptés à une installation dans la chambre de combustion. La capacité thermique optimale, le prix bas et le manque de prétention vis-à-vis du liquide de refroidissement en font des leaders dans cette direction.

    Types et caractéristiques des radiateurs tubulaires

    Il ressort de tout ce qui précède qu’il n’ya pratiquement aucune alternative aux tubes en acier. Bien que l’apparence des constructions soudées de leurs propres mains soit très médiocre, elles sont tout à fait appropriées pour un garage, une serre ou une datcha, et les instructions pour l’auto-assemblage ne sont pas complexes.

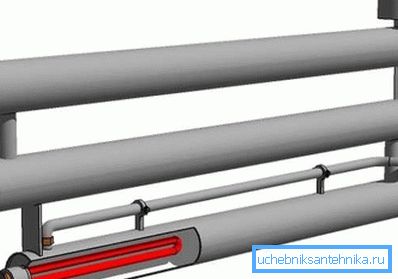

    Circuit de batterie avec teng électrique.

    Types de radiateurs tubulaires improvisés

    Des structures de ce type fabriquées par nos soins sont souvent réalisées en serpentin ou en registre. La configuration du premier posé dans le titre. Le tuyau métallique est courbé sous la forme d'un serpent, après quoi les tuyaux de raccordement et, dans certains cas, les bandes de fixation sont soudés à celui-ci.

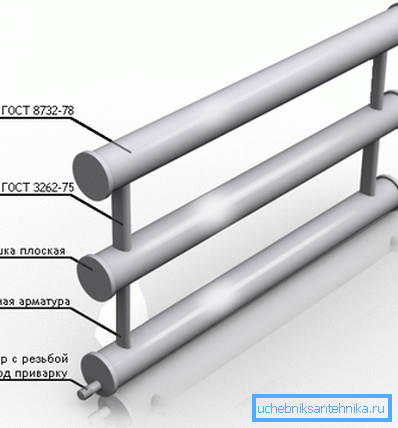

    Réglementation sur la fabrication des registres.

    Le radiateur coudé présente naturellement des avantages considérables par rapport aux structures soudées. Mais pour plier un tuyau en acier, vous avez besoin d'une cintreuse de tuyaux spéciale ou au moins d'un brûleur à gaz. De plus, le diamètre du tuyau n'excède généralement pas 50 mm. Par conséquent, pour des systèmes plus puissants, il est habituel d'utiliser des constructions de registre.

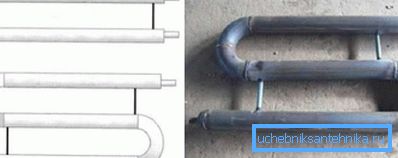

    Bobine classique.

    Le diamètre du tube du radiateur n'est pas limité dans le système de repérage. Les plus couramment utilisés sont les tuyaux ronds lisses de 32 à 150 mm de diamètre.

    Les sections peuvent être connectées de deux manières: sous forme de chaîne ou sous forme de colonne. En fait, le filetage de connexion ne diffère de la bobine que par la présence de tuyaux de raccordement. Sinon, c'est toujours le même serpent cohérent.

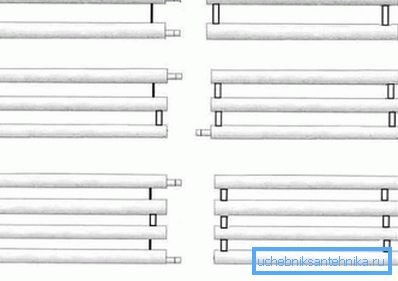

    Façons de se connecter.

    Les tubes de colonne sont connectés en parallèle. C'est-à-dire que les sections horizontales de plus grand diamètre sont reliées entre elles par des bosses verticales des deux côtés. Cela ressemble un peu à un radiateur d'usine standard, mais à l'envers.

    De tels registres auto-fabriqués peuvent être connectés à des systèmes à un ou à deux tuyaux. Les caractéristiques techniques du type de système ne sont pas reflétées. De tels registres, en raison de leur grand diamètre et de leur résistance hydraulique minimale, fonctionnent mieux dans les systèmes de chauffage avec un courant de refroidissement naturel.

    Mais n'oublions pas que les systèmes naturels sont montés avec une pente dans le sens de l'écoulement de l'eau, d'environ 5 mm par mètre de long.

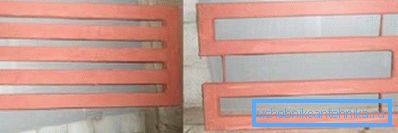

    Produits à partir d'un tuyau profilé.

    Important: en présence d’une machine à souder, d’une rectifieuse et d’autres outils auxiliaires, il est également facile d’assembler des radiateurs de chauffage à partir d’un tuyau façonné de votre main ou d’un tuyau rond. Bien entendu, la résistance hydraulique sera un peu plus élevée ici, mais pour les tuyaux d’une section supérieure à 50 mm, cette erreur n’est pas significative.

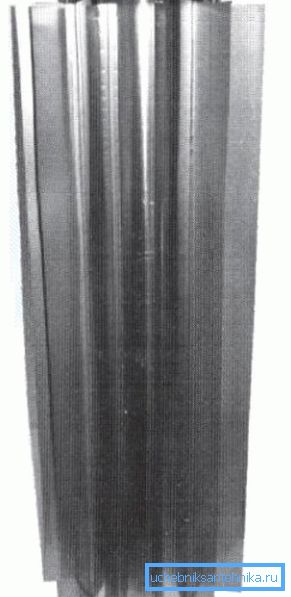

    Les produits fabriqués avec des nageoires ou "plumage" sont largement utilisés, tant dans les conceptions de fabrication que dans les usines. Dans ce cas, il est question que des bandes ou des plaques métalliques soient soudées sur un tuyau lisse. En raison de l'augmentation de la surface du métal, la thermolyse augmente considérablement. En particulier, le radiateur tubulaire pour les cheminées, représenté sur la photo, fonctionne exactement selon ce principe.

    Ailerons de cheminée.

    Calculer un radiateur tubulaire fait maison

    Par rapport au volume interne du liquide de refroidissement, la zone de contact du radiateur avec l'air est petite, vous ne devez donc pas vous attendre à une haute efficacité de la part de telles structures.

    Le problème peut être partiellement résolu en insérant une pompe de circulation dans le système. Mais ici, il faut faire attention, l’augmentation de la puissance de pompage entraînera inévitablement l’apparition de bruits parasites.

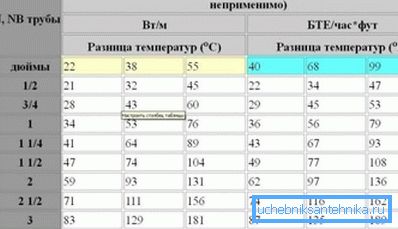

    Caractéristiques des différents types de tuyaux en acier.

    Comme déjà mentionné, les diamètres des tuyaux sont compris entre 32 et 150 mm, ce qui entraîne un volume important de liquide de refroidissement. D'une part, la chaudière fonctionnera de manière plus douce et plus économe. Mais dans le même temps, il faudra beaucoup plus d'énergie pour l'overclocking, et il est très difficile de contrôler la température avec un volume important.

    Malgré la simplicité d'assemblage de radiateurs tubulaires fabriqués par nos soins, il existe encore des limites. En particulier, pour un fonctionnement efficace du système, les tuyaux ne doivent pas être trop proches. Selon les règles, la distance entre les sections ne doit pas être inférieure à un rayon et demie du rayon de la conduite principale.

    Le niveau de transfert de chaleur.

    Essentiellement, de telles constructions sont un très long tuyau, plié de manière à rendre le système plus compact. Pour calculer le nombre de radiateurs en acier improvisé, les mêmes paramètres sont utilisés que pour les tuyaux en acier conventionnels. Le tableau montre des données moyennes centrées sur la voie médiane de notre pays.

    Mais si les bonnes tables n'étaient pas à portée de main, vous pouvez aller dans l'autre sens. Pour les calculs approximatifs, les spécialistes utilisent généralement une formule simple. La seule chose que vous devrez prendre dans les tableaux est le coefficient de transfert de chaleur du matériau. Toutes les autres données peuvent être obtenues sur place.

    Calculez la quantité de chaleur.

    Avantages et inconvénients des structures en acier fabriquées par nos soins

    • L’avantage le plus important est peut-être le faible coût d’une telle batterie. Mais cela n’est vrai que si le soudage n’est pas un problème pour vous et que tout se fera de manière indépendante. Si vous payez pour le travail du soudeur, le prix d'un tel radiateur peut être égal au coût d'un produit en aluminium peu coûteux en provenance de Chine.
    • La plupart de ces batteries émettent de la chaleur par rayonnement, de sorte que l’oxygène ne soit pas brûlé.
    Enregistrer la connexion.
    • Il est beaucoup plus facile de prendre soin des surfaces lisses volumétriques que des batteries ondulées modernes.
    • L'acier résiste facilement à toutes les pressions de travail et ne craint pas les coups de bélier.
    • Les batteries en acier de fabrication artisanale fonctionnent aussi bien dans un système à circulation forcée et naturelle du liquide de refroidissement.

    Nous décrivons partiellement les inconvénients de telles structures ci-dessus. En particulier, l'acier est sensible à la corrosion, de telles batteries doivent être peintes avec des peintures résistantes à la chaleur, leur conception est très médiocre et, enfin, le transfert de chaleur laisse beaucoup à désirer.

    La bobine originale de corrugations métalliques.

    La vidéo dans cet article fournit des informations sur ce sujet.

    Conclusion

    En fonction des conditions spécifiques et du type de pièce, vous devez choisir le meilleur moyen de chauffer les tuyaux ou les radiateurs. Après tout, la fonte coûteuse en fer aura aussi l’air ridicule dans la serre du pays, comme un serpentin en acier fait maison dans une salle de bains luxueuse.

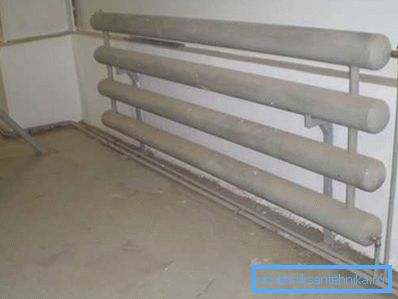

    Batterie dans la zone de production.
