Radiateurs à vide: dispositif et principe de fonctionnement,

Dans le but d'accroître l'efficacité des appareils de chauffage, les fabricants, en plus du fer et de l'acier traditionnels, ont commencé à utiliser du cuivre et de l'aluminium dans la fabrication de radiateurs. Plus tard, l’idée est venue de créer une batterie à vide - en raison de la conception intelligente d’un tel appareil de chauffage, elle devrait chauffer instantanément et sa puissance peut dépasser celle des meilleurs appareils bimétalliques. En même temps, il peut être à la fois mobile (il suffit de brancher des radiateurs électriques à vide) et dynamique (il est connecté au système de chauffage).

Dispositif et principe de fonctionnement

La principale différence entre un radiateur à vide à écoulement continu et un radiateur conventionnel est que le liquide de refroidissement qu'il contient ne se déplace que par le bas (le tuyau passe par le bas de l'appareil de chauffage). Dans un radiateur en fonte classique, l'eau chaude est généralement fournie par le haut et traverse toutes les sections en chauffant le métal.

Dans les appareils à vide pour chauffer la surface, un principe légèrement différent est utilisé:

• un tuyau de chauffage avec de l'eau chaude chauffe jusqu'à ébullition le liquide pompé dans le radiateur à l'usine;
• alors ce liquide s'évapore et monte au sommet des sections;
• il se refroidit et se condense à la surface intérieure des murs. Le fluide sous l'action de la gravité se déplace vers le bas et le cycle se répète.

L'utilisation d'eau ordinaire entraînerait une consommation d'énergie accrue pour son évaporation; par conséquent, ces batteries utilisent un liquide spécial à point d'ébullition. En règle générale, le liquide au bromure de lithium est utilisé afin de réduire l'énergie nécessaire à son évaporation, de l'air est alors pompé hors de la batterie. Pour cette raison, le point d'ébullition est réduit à 35?

Faites attention! Le liquide au bromure de lithium ne peut pas être qualifié de bénéfique pour la santé. Par conséquent, si un radiateur fuit, son fonctionnement doit être immédiatement arrêté.

Le principe de fonctionnement décrit des radiateurs de chauffage sous vide est utilisé dans tous les appareils de chauffage de ce type. Seules la composition du liquide, la température de fonctionnement (en fonction de la composition du liquide) et l'apparence du dispositif peuvent changer.

Avantages et inconvénients

La conception décrite théoriquement est dépourvue de graves défauts.

Les avantages des fabricants incluent généralement:

• taux de chauffage élevé (généralement en secondes);
• absence garantie d'embouteillages aériens - ils n'ont tout simplement pas de place pour se former, car le liquide de refroidissement passe par 1 tuyau;

• la quantité de liquide de refroidissement dans le système de chauffage ne doit pas être trop grande. 10-15 litres suffisent, car la chaudière ne fonctionne pas tout le temps, elle dépensera moins d’énergie pour chauffer l’eau;
• les fabricants affirment également que les radiateurs à vide ont une dissipation de chaleur accrue par rapport aux radiateurs classiques (ceci sera discuté plus loin);

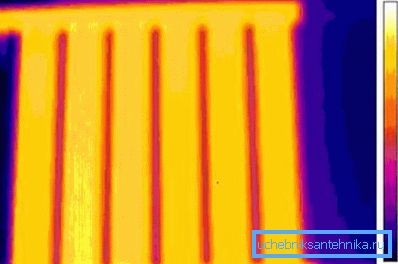

• chauffage uniforme;

• faible résistance hydraulique.

Parmi les lacunes, on peut noter:

• coût élevé, le prix est plusieurs fois supérieur au coût des radiateurs conventionnels;
• L'efficacité des dispositifs de ce type dépend fortement du régime de température. Par exemple, lorsque la température du liquide de refroidissement dépasse la valeur recommandée, le liquide à bas point d’ébullition passe complètement à l’état gazeux, ce qui a pour effet de décupler le transfert de chaleur du radiateur. L'eau chaude passe simplement à travers le tuyau et la chaleur n'est pas transférée à travers celui-ci vers les parois de la batterie.

Faites attention! Pour un système de chauffage centralisé, les batteries à vide doivent être sélectionnées en tenant compte de la température exacte de l'alimentation.

En savoir plus sur les appareils de chauffage à vide

Malgré le fait que les fabricants disent disposer de nombreux avantages comparés aux batteries conventionnelles, les analogues du vide ne sont pas encore très répandus. Parmi les principales raisons à cela, on peut citer non seulement le coût élevé, mais aussi le manque de statistiques significatives sur leur utilisation.

Si les promesses des fabricants correspondent à la réalité

Le fabricant de tout produit cherche à mettre en valeur les avantages de son produit et à garder modestement le silence sur ses faiblesses. Dans le cas des radiateurs à vide, l'histoire est la même, toute la question est de savoir à quel point la réalité est loin de la théorie et des brochures publicitaires.

Nous pouvons distinguer les caractéristiques des batteries à vide que les vendeurs ne disent pas:

• La batterie n'est qu'un intermédiaire dont le rôle est simplement de transférer de l'énergie de la chaudière à la maison. En conséquence, le transfert de chaleur ne peut pas augmenter uniquement parce que l'air est pompé hors de celui-ci et rempli de liquide bouillant, la batterie n'est pas un générateur de puissance et ne produit rien par elle-même;
• Les radiateurs à vide se réchauffent beaucoup plus rapidement que les grosses batteries en fonte. Cela n'a aucun sens, il faut tout de même plus d'une heure pour réchauffer la pièce standard. Donc gagner en quelques minutes est absolument insignifiant;

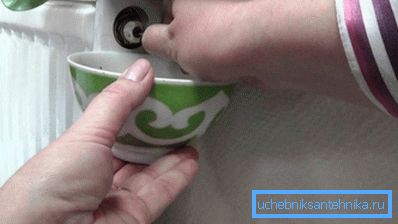

• vrai et l'absence totale d'embouteillages aériens. Mais dans les batteries conventionnelles, cela a longtemps cessé d'être un problème. Installez simplement la vanne Mayevsky au sommet de l'appareil de chauffage et l'air en excès peut être drainé indépendamment;

Faites attention! Pour ce faire, vous devez également vous assurer que la pente du radiateur est correcte lors de l'installation. Il se penche un peu pour que tout l'air soit collecté dans la partie supérieure, au robinet.

• la corrosion et l'encrassement du chauffage à vide sont également impossibles - la raison réside dans le fait que le liquide de refroidissement ne circule pas dans les sections de la batterie elles-mêmes;
• Il peut y avoir des problèmes dans les systèmes de chauffage autonomes à circulation naturelle. Le fait est que le liquide de refroidissement y circule en raison de la différence de hauteur entre la chaudière et la batterie elle-même. Par rapport à un système de chauffage conventionnel, la différence de hauteur sera moindre en fonction de la hauteur de la batterie; la pression dans la conduite diminuera également;

• Quant à la résistance hydraulique, elle est vraiment petite, mais pour l’hôte, ce paramètre n’a absolument aucune importance. Cet indicateur n’a un effet significatif que sur les entreprises d’entretien des systèmes de chauffage;
• Les radiateurs à vide dans le système de chauffage autonome nécessitent une petite quantité d'eau dans le système, mais la chaudière devra être allumée plus souvent afin de maintenir une température constante. Ce paramètre ne peut donc pas être qualifié d’avantage indiscutable des appareils à vide par rapport aux appareils classiques. De plus, les radiateurs modernes coûtent également une quantité d'eau relativement faible.

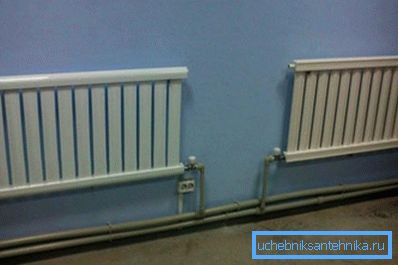

• Dans la description, on dit généralement que le radiateur fonctionne même à basse température du liquide de refroidissement, c'est vrai, mais le transfert de chaleur est également faible. Par conséquent, afin d’atteindre une température confortable dans une maison équipée d’un système de chauffage à basse température, il sera nécessaire d’augmenter la surface de transfert de chaleur (c’est-à-dire simplement d’acheter un plus grand nombre d’appareils de chauffage coûteux);

• Il convient également de rappeler que le liquide dans la batterie est loin d’être inoffensif. Et si une fuite d'une batterie conventionnelle ne menace que de légers dommages matériels, une fuite de liquide au bromure de lithium et son évaporation affecteront la santé des résidents.

Subtilités de choix

Compte tenu de toutes les caractéristiques décrites du travail des radiateurs à vide, il est difficile de les recommander pour achat. Et l’essentiel ici est le prix élevé, le rendement n’est guère supérieur à celui des mêmes appareils de chauffage à bilame, et vous pouvez avoir beaucoup de problèmes.

Néanmoins, s'il n'y a pas de problèmes financiers, il est possible d'acheter une telle batterie, il vous suffit de faire le bon choix.

Les instructions de sélection sont les suivantes:

• Tout d'abord, vous devez vous familiariser avec la température de l'appareil. s'il est conçu pour une température de liquide de refroidissement de 110-120 ° C et qu'il est prévu de l'installer dans un appartement de ville ordinaire, vous pouvez oublier la performance déclarée;

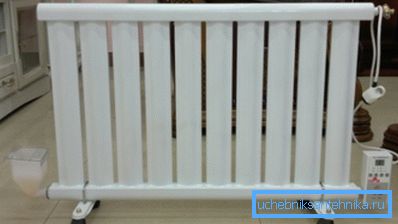

• alors faites attention à l'apparence, en particulier la qualité de la peinture. La peinture ne doit pas être frottée avec un ongle, ni appliquée uniformément sur la surface du métal, ni tache ni coulure. Une peinture de mauvaise qualité suggère que ce radiateur sera probablement de mauvaise qualité;

• le liquide à l'intérieur ne devrait pas être trop. Il suffit juste d'incliner la batterie et d'écouter - un léger bruissement signifie que tout est en ordre, des gargouillis indiquent qu'il y a beaucoup de liquide;
• les soudures doivent être claires, lisses, sans affaissement.

Chauffage à vide fait maison

Il est vraiment possible de faire un radiateur à vide de vos propres mains. Pour cela, il suffit d'une vieille batterie conventionnelle et d'un liquide volatil. Il n'est pas souhaitable d'utiliser de l'eau, car l'efficacité du chauffage diminuera.

L'assemblage est effectué dans l'ordre suivant:

• un tuyau avec un caloporteur passera à travers le canal inférieur, ainsi les bouchons seront enlevés au bas du tuyau, le tuyau sera inséré, les joints seront scellés;

• dans la partie supérieure du radiateur, vous aurez besoin d'un trou pour le remplir avec un liquide à bas point d'ébullition. L’alcool peut être isolé des analogues disponibles du mélange de bromure de lithium, il s’évapore assez facilement et est inoffensif pour l’homme;

Faites attention! Jusqu'à la fin, il n'est pas nécessaire de remplir la batterie, il suffit que le liquide recouvre le tuyau de liquide de refroidissement.

• après cela, la partie la plus difficile est le pompage de l'air. Sans compresseur, cela ne fonctionnera pas.
• vous devrez également procéder à l'étalonnage de l'appareil vous-même afin d'identifier les conditions de fonctionnement optimales. Il est possible d'augmenter la température du liquide de refroidissement de 5-10? С et de mesurer la température de surface de la batterie pour chaque nouvelle valeur.

Un élément chauffant avec un thermostat peut également être inséré à la place d'un tube traversant. Dans ce cas, nous obtenons un appareil universel qui peut être utilisé en complément du chauffage conventionnel.

Résumant

Les radiateurs de chauffage sous vide sont une idée intéressante qui nécessite des recherches sérieuses. Jusqu'à présent, l'efficacité de ces appareils de chauffage ne peut être jugée que par les critiques de propriétaires rares, mais par les fabricants de publicité. A l'avenir, à moindre coût, ils peuvent être considérés comme analogues aux radiateurs classiques.

La vidéo de cet article montre le principe de fonctionnement de tels appareils de chauffage.
