Radiateurs avec connexion inférieure - les caractéristiques

Comme vous le savez, l'option de conception la plus populaire et la plus utilisée dans les systèmes de chauffage est la gaine latérale, mais cette option peut ne pas toujours fonctionner. Auparavant, la seule alternative était les radiateurs en acier à panneau avec une connexion inférieure, mais on peut aujourd'hui trouver des structures en aluminium similaires, ainsi que des produits bimétalliques. Ils ont un certain nombre de caractéristiques caractéristiques, que nous discuterons dans cet article.

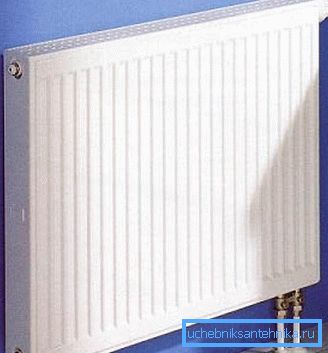

Sur la photo: les produits en acier sont parfaits pour mettre en œuvre la conception de la connexion inférieure.

Caractéristiques de ce type de produits

En premier lieu, nous allons examiner les principaux avantages et inconvénients de la connexion de radiateur inférieure, afin de mieux comprendre les caractéristiques de ces systèmes.

Commençons par les avantages:

Esthétique La connexion inférieure des radiateurs de chauffage implique l'absence de tuyaux longeant les murs, ce qui est très important dans certains projets de conception. En outre, vous pouvez placer les meubles près des murs, ce qui permet d’augmenter la surface utile. La batterie aura l'air aussi propre que possible, car seulement deux tuyaux y vont
La simplicité En raison du fait que la conception est beaucoup moins coudée et articulée, il est beaucoup plus fiable que les options traditionnelles, et il est beaucoup plus facile à assembler de vos propres mains.

Pour éviter tout problème, nous vous recommandons d’étirer un tuyau continu en métal-plastique du peigne au radiateur. Dans cette section, tout espace vide sera exclu.

Bonne dissipation thermique Il existe un avis selon lequel les radiateurs de chauffage en acier avec raccordement au sol sont moins efficaces, mais en réalité, c'est loin d'être le cas. Environ 60% de la chaleur de la batterie est due à la convection. Un degré moindre de chauffage n’est donc pas si terrible.

Jugez par vous-même: les options en fonte due à la convection ne donnent que 20% de la chaleur. Elles ne sont donc pas utilisées avec la connexion inférieure, car elles seraient en réalité moins efficaces.

Astuce! Pour maximiser l'efficacité du système de chauffage, nous recommandons l'utilisation de pompes de circulation. Seul un bon débit permet d'extraire le maximum d'avantages du liquide de refroidissement. En outre, une bonne circulation augmente la vitesse de chauffage des locaux.

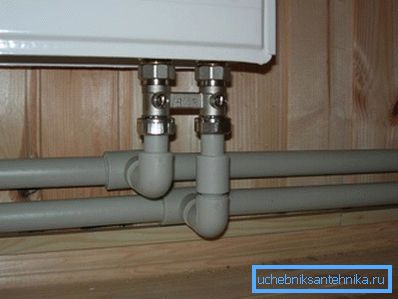

Certains développeurs ne cachent pas les tuyaux sous le sol et les posent le long de la surface après qu’ils puissent être fermés.

Quant aux lacunes, elles sont les suivantes:

  • Un radiateur en acier avec une connexion inférieure, comme toute autre option similaire, coûtera un peu plus cher que les modèles standard avec des connexions latérales. Mais le prix n’est pas assez élevé pour que ce facteur soit considéré comme un inconvénient majeur.
  • En ce qui concerne le transfert de chaleur inférieur, nous avons déterminé ci-dessous - le rayonnement peut être inférieur de 10 à 15%, mais en raison de la convection, la différence est presque imperceptible. Afin d'éliminer l'influence de ce facteur, il est nécessaire de mettre des éléments avec une réserve de puissance. Sur notre portail, vous trouverez un article sur la bonne exécution du travail de conception, lisez-le.
  • En cas de problème, il est très difficile d’atteindre les tuyaux et vous devez déchirer les revêtements de sol. Mais si vous utilisez la recommandation ci-dessus et mettez le métal, alors la probabilité d'un tel problème est presque impossible.
Il n'y a que deux connexions dans le tuyau en métal-plastique, il offre une excellente fiabilité

Recommandations pour les travaux d'installation

Nous allons comprendre comment connecter un radiateur de chauffage avec une connexion inférieure, le processus est plutôt responsable et requiert une précision. Mais si tout est fait conformément à la technologie, le résultat du travail respectera les normes de qualité et de fiabilité les plus strictes.

Activités préparatoires

Les instructions pour effectuer cette étape sont les suivantes:

  • Tout d’abord, il est nécessaire de poser les tuyaux sur le lieu de connexion, il est important que la longueur soit suffisante pour un travail confortable, car couper la partie en excès est beaucoup plus facile que d’essayer de fixer une branche courte. Le choix du matériau dépend de vos préférences, mais comme indiqué ci-dessus, l'option avec un stratifié à base de métal est de loin préférable.
  • Il est également nécessaire de fixer soigneusement le radiateur à la surface du mur. Il est important de le placer exactement et de le fixer aussi fermement que possible. Ainsi, si le radiateur tombe, l’intégrité du système peut être endommagée. Pour le travail, il est préférable d’utiliser des supports durables d’une longueur suffisante. Leur configuration doit correspondre au type d’équipement utilisé.

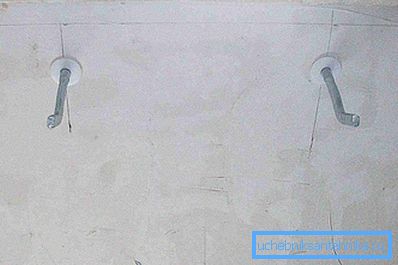

Avant de fixer les supports, il est important de marquer soigneusement au niveau du bâtiment.
  • Vous aurez également besoin de raccords pour les radiateurs de chauffage avec une connexion inférieure. Il s'agit d'un kit spécial conçu spécifiquement pour ce type de système. La présence d'un tel kit est très pratique, car vous n'avez pas besoin d'assembler le système en plusieurs parties - vous obtenez immédiatement tout ce dont vous avez besoin pour travailler.

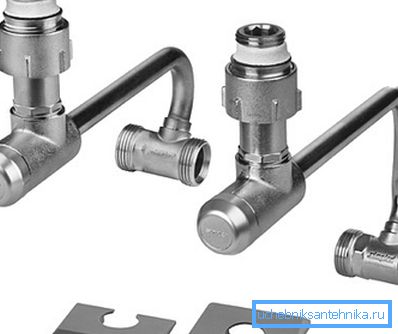

Un ensemble de radiateurs de connexion inférieurs simplifie grandement le processus d’acquisition des composants nécessaires
  • Nous recommandons d’utiliser une clé à molette, ce qui est suffisant pour le travail. Nous vous recommandons également de porter des gants, car vous pouvez vous gratter les mains contre les éléments saillants et la surface des murs.

Scène principale

Avant de commencer à travailler, vérifiez l’emplacement correct des radiateurs:

  • La distance entre le bas et le niveau du dernier étage doit être d'au moins 100 mm. Dans notre cas, il est particulièrement important, car pour attacher des fixations, vous devez disposer d'au moins 7 centimètres d'espace libre.
  • Du haut de la batterie au rebord de la fenêtre, il ne devrait pas y en avoir moins du même 100 mm.
  • La distance entre la surface du mur et l'élément chauffant doit être d'au moins 3 et de préférence de 5 cm.

Astuce! Pour augmenter l'efficacité du chauffage, il est recommandé de fixer un matériau spécial réfléchissant la chaleur derrière le radiateur. Il peut être acheté dans n'importe quelle quincaillerie.

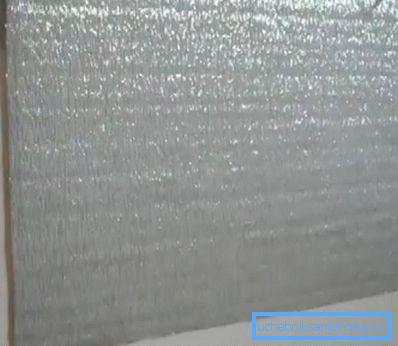

Un réflecteur spécial est monté sous les supports.

Les travaux sont effectués dans l'ordre suivant:

  • Tout d’abord, déterminez lequel des deux types d’approvisionnement et quel est l’inverse., Si vous mélangez ces éléments par endroits, l'efficacité de chauffage sera beaucoup plus faible. Pour éliminer les erreurs, lisez les instructions qui doivent obligatoirement être incluses dans l’emballage.
  • Accrocher le radiateur sur les supports, Cependant, nous ne recommandons pas de retirer l'emballage de protection du produit car vous risqueriez de rayer accidentellement la surface au cours du travail. Retirez-le une fois les travaux terminés.
  • Les nœuds de la connexion de radiateur inférieure peuvent être situés d'un côté ou de différents côtés.. Sachez à l’avance quelle option vous avez, car les tuyaux sont posés de manière à être aussi proches que possible du point de raccordement.

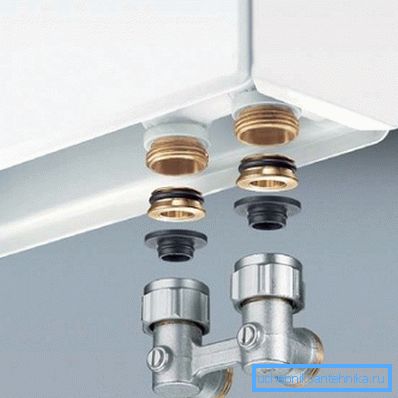

Pour les structures dans lesquelles les résultats sont situés à proximité, le nœud de connexion peut représenter un seul produit.
  • La connexion des radiateurs en acier avec la connexion inférieure se fait comme suit: premièrement, les éléments sont vissés au radiateur, n'oubliez pas de mettre des rondelles spéciales qui scellent la connexion. Il est nécessaire de serrer très fort tous les nœuds, mais vous ne devez pas être trop zélé, car vous pourriez casser l’écrou de l’union.
  • Ensuite, vous devez serrer les points de connexion aux tuyaux, le processus est similaire, nous ne nous attarderons donc pas dessus, il est important d’observer la précision.
L'unité pour la connexion de radiateur inférieure peut avoir des longueurs différentes.

Après le travail, assurez-vous de vérifier l’intégrité du système, pour cela, il est nécessaire de le remplir avec de l’eau et de passer soigneusement en revue toutes les connexions. Nous recommandons d'installer une tête thermostatique pour chaque radiateur, cela maintiendra la température à un certain niveau et réduira les coûts énergétiques.

Conclusion

Traiter avec la connexion sur les forces de tout développeur, l’essentiel: acheter des radiateurs de haute qualité et des nœuds de connexion. La vidéo dans cet article montrera le flux de travail en détail.
