Radiateurs bas - vues et installation

Le système de chauffage d'une maison privée ou d'un appartement n'est pas complet sans un élément tel qu'un radiateur. Il s’agit de l’échangeur de chaleur principal entre le liquide de refroidissement circulant dans le système et l’air de la pièce. Aujourd'hui, nous allons parler de ce que sont les radiateurs à faible chauffage pour les fenêtres panoramiques.

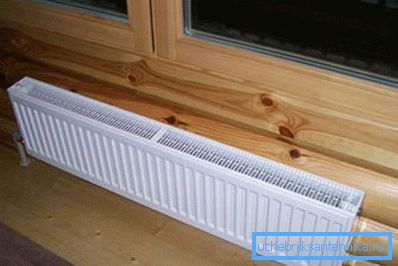

Photo d'un échangeur de chaleur basse sous la fenêtre

Types d'échangeurs à basse température

L'utilisation de radiateurs de faible hauteur, qui ne dépasse pas 40 cm, est due à un certain nombre de solutions architecturales et intérieures des locaux:

  1. La raison la plus courante pour choisir de tels échangeurs de chaleur - en les installant directement sous les grandes fenêtres qui occupent la quasi-totalité des murs (fenêtres panoramiques).
  2. De plus, un radiateur à faible chauffage peut facilement remplacer les produits traditionnels de taille standard, réduisant considérablement l'espace interne utilisé pour cela.
  3. Cette option convient dans le cas du chauffage du grenier lorsque les batteries sont situées le long des murs bas ou sous les ouvertures des fenêtres d'extrémité.

Les principaux matériaux utilisés pour la production

Actuellement, le principal critère qui sépare tous les modèles de radiateurs bas sur le marché est le matériau à partir duquel ils sont fabriqués. Outre les espèces traditionnelles utilisées au siècle dernier, il existe de nouvelles espèces offrant de meilleures performances.

Radiateurs en fonte

La plus longue histoire d'utilisation sont les éléments en fonte. Ils se distinguent par un transfert de chaleur élevé, un refroidissement et un chauffage à long terme, une masse importante et une faible résistance aux chocs.

La rugosité accrue de la surface interne des sections moulées de la batterie en fonte contribue à l’accumulation de dépôts de saleté et de rouille sur ses parois, ce qui, avec le temps, réduit considérablement le transfert de chaleur.

Faites attention! Malgré la fluidité de la fonte, le fabricant fabrique des échangeurs de chaleur d’une hauteur minimale de 390 mm. Cela est dû aux inconvénients ci-dessus. Il existe des batteries, fabriquées à un niveau artistique suffisant, ce qui vous permet de décorer les pièces intérieures.

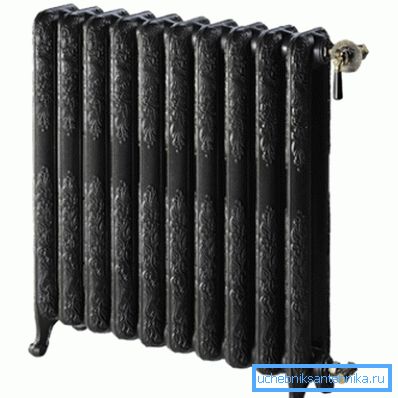

Voici une décoration pouvant être installée à la maison

Échangeurs de chaleur en acier

Les produits de cet alliage fer-carbone peuvent être plus petits que la fonte. Ils représentent une structure lamellaire basée sur des pipelines en métal. Cet aspect réduit considérablement la quantité de liquide de refroidissement requise dans le système et, par conséquent, augmente son efficacité.

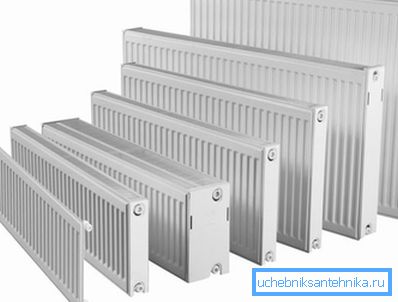

Sur la photo - batteries de panneaux en acier

Les échangeurs de chaleur en acier présentent un certain nombre d'aspects positifs et négatifs. Leur masse est bien inférieure à celle de la fonte, ils sont plus compacts et ont un transfert de chaleur important. Les inconvénients incluent la susceptibilité à la corrosion et la faible résistance aux chocs hydrauliques.

Les radiateurs en acier de faible hauteur ont une maintenance médiocre. Si une batterie en fonte est endommagée par l’une des sections, il est facile de la remplacer ou de la retirer.

Le produit en acier devra être entièrement remplacé, ce qui entraînera des coûts supplémentaires. Le prix de ces unités est l’un des plus importants du segment.

Radiateurs en aluminium

Les radiateurs à faible teneur en aluminium présentent de nombreux avantages par rapport à leurs concurrents.

Ils ont:

  • la masse minimale de tous les produits similaires;
  • bonne dissipation thermique;
  • et la plasticité du métal permet d'obtenir des produits de formes élégantes.

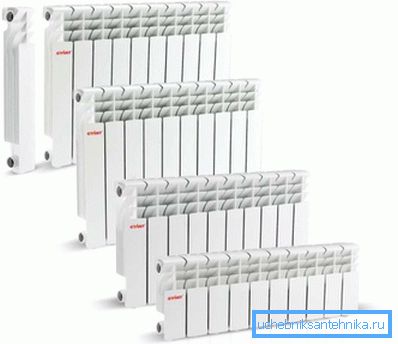

La taille des appareils n'affecte pas leurs caractéristiques

Faites attention! L'aluminium n'a pas de caractéristiques de haute résistance, ce qui peut entraîner la formation de fuites dues aux coups de bélier dans le système, formés lors de son remplissage ou de sa vidange. La durée de vie moyenne de ces produits ne dépasse pas 12-15 ans. Le coût des radiateurs en aluminium est faible.

Batteries bimétalliques

Les batteries dites bimétalliques sont l’un des derniers types de radiateurs recommandés dans les systèmes de chauffage individuels des maisons individuelles. Ils sont fabriqués à partir de pipelines en acier ou en cuivre équipés de plaques en aluminium.

Durabilité fiable de deux métaux dans des dispositifs bimétalliques

Leurs avantages sont les suivants:

  • résistance suffisante à la corrosion;
  • pression de travail significative (jusqu’à 100 atm.) qu’ils peuvent supporter;
  • caloporteur requis pour le chauffage.

Il existe des structures et des inconvénients similaires:

  • transfert de chaleur inférieur à celui des produits en aluminium;
  • maximum parmi tous les faibles coûts de radiateur.

Panneaux chauffants

Si vous décidez de vider complètement le système de chauffage de votre maison des éléments visibles, des panneaux chauffants peuvent venir à la rescousse. Ce sont des radiateurs horizontaux très bas. Leur hauteur à partir du sol ne dépasse pas 20 cm avec une épaisseur de 30 mm.

Ces produits sont situés le long des murs et sont recouverts de plaques décoratives (panneaux). En utilisant une option similaire, vous pouvez obtenir un système de chauffage d’une hauteur de 100 mm, fonctionnant en standard avec des batteries très puissantes. Les inconvénients importants de cette variante de chauffage sont son coût élevé et son inaptitude totale à la réparation.

Installer la batterie dans le système

En choisissant l'un ou l'autre type de radiateur basse pression, il est nécessaire de déterminer ses paramètres en fonction de la taille de la fenêtre et du transfert de chaleur requis. La longueur de l'échangeur de chaleur doit être égale à la largeur de l'ouverture ou la dépasser de 200 à 300 mm.

Ayant la capacité de posséder l'outil nécessaire, il n'est pas difficile de connecter le radiateur au système de vos propres mains.

L’instruction proposée aidera à:

  • déterminer le type de système - un ou deux tuyaux;
  • Déterminez le schéma de connexion le plus optimal - diagonal, unilatéral ou inférieur;

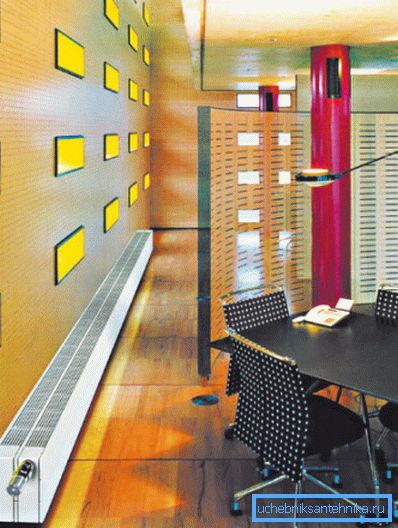

Élément intérieur discret
  • Ensuite, nous installons des robinets sur les buses d’entrée et de sortie, qui permettent de couper l’alimentation en liquide de refroidissement en cas d’urgence;
  • visser le robinet Mayevsky (ci-dessus) et le bouchon (ci-dessous) dans les trous restants.
  • le pré-assemblage peut être fait à sec, la connexion finale est réalisée avec du lin et de la pâte hygiénique;
  • Les batteries constituées de divers métaux peuvent être raccordées à des systèmes de chauffage constitués de tuyaux en métal, en métal-plastique et en polypropylène.

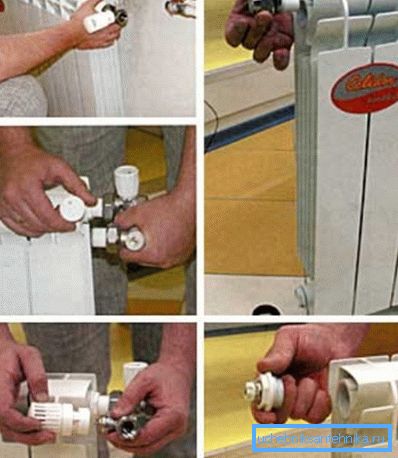

Installation en images

Résumons ce qui a été dit

Les radiateurs de faible hauteur sont produits par le fabricant en quantité suffisante et sont largement utilisés dans divers systèmes de chauffage. Plus d'informations sur cette vidéo raconteront dans cet article.
