Radiateurs bimétalliques: caractéristiques de conception,

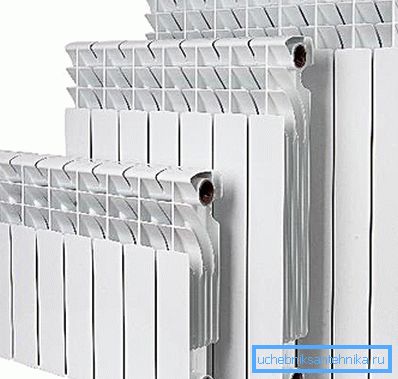

Les fabricants ont commencé à combiner les métaux pendant une longue période pour accroître l'efficacité des appareils de chauffage. Les piles bimétalliques sont donc devenues particulièrement populaires ces dernières années. Ceci est facilité par une large gamme de tailles: vous pouvez trouver à la fois des radiateurs de chauffage bimétalliques de 800 mm et de petits appareils avec un entraxe d'environ 30 cm.

Caractéristiques de conception

Une caractéristique clé de tout radiateur bimétallique est l’utilisation de 2 métaux différents dans la conception.

En fonction du métal utilisé, il est possible de distinguer les types de piles suivants:

• acier + aluminium. Ceci peut être considéré comme une option économique, les tuyaux collecteurs sont en acier, ce qui confère au radiateur une bonne résistance;

Faites attention! De tels dispositifs sont particulièrement sensibles à la composition du fluide caloporteur. Bien que l’acier soit traité de l’intérieur à des fins de protection, la durabilité de ce type de batterie est toutefois inférieure à celle des autres métaux.

• cuivre + aluminium. En termes de durabilité, il s'agit d'une excellente option et, grâce à l'utilisation de métaux non ferreux, la corrosion ne menace pas les tubes collecteurs.

La conception dans les deux cas reste la même - les tubes collecteurs forment un cadre sur lequel les ailettes en aluminium sont appuyées. Le liquide de refroidissement passe à travers les tubes, les chauffe et la chaleur se propage rapidement sur toute la surface des ailettes.

Les radiateurs bimétalliques modernes chauffent la pièce non seulement par transfert de chaleur direct, mais également par convection. C’est la raison pour laquelle ils ont une telle forme. Grâce à des guides spéciaux, l’air frais par le bas pénètre dans le radiateur, y chauffe et sort par la partie supérieure de l’appareil de chauffage.

Faites attention! Pour les ailettes, on peut non seulement utiliser de l'aluminium, mais également d'autres métaux. Mais en termes de coût / efficacité, c'est l'aluminium qui est préférable aux autres métaux.

Est-ce que cette conception a des avantages?

Les radiateurs de chauffage bimétalliques sont plus difficiles à fabriquer que les radiateurs classiques, ce qui a une incidence sur les coûts.

Mais cela est justifié car, en conséquence, l'acheteur bénéficie d'un ensemble d'avantages solides par rapport à la batterie en fonte classique:

• le chauffage se réchauffe très rapidement (bien que ce ne soit pas très important pour chauffer la maison, mais il convient de le mentionner);
• en cas de mauvaise qualité du caloporteur, ne vous inquiétez pas de la corrosion des tubes collecteurs (lorsque vous utilisez des modèles en cuivre-aluminium);
• dans le système de chauffage utilisant des radiateurs bimétalliques, une quantité de liquide de refroidissement beaucoup moins importante sera utilisée que lors de l'installation de dispositifs de chauffage conventionnels;
• Si vous comparez la même puissance thermique qu'une batterie en fonte conventionnelle et une batterie bimétallique, il s'avère que le radiateur bimétallique est plusieurs fois plus facile. Vous pouvez donc installer vous-même tous les radiateurs de chauffage bimétalliques sans aucune aide;
• Les métaux utilisés sont assez plastiques, de sorte que les chocs hydrauliques dans le système de chauffage ne provoquent pas l'apparition de microfissures. Oui, et l'installation d'un coup aléatoire ne causera pas de fuite à l'avenir.
• en raison du finning développé, la surface d'un tel radiateur est plus grande que celle du réchauffeur de fonte. C'est pourquoi son transfert de chaleur est environ 1,5 à 2,0 fois plus élevé.

• la durabilité atteint 25 ans, bien sûr, elle est inférieure à celle de la fonte, mais aussi beaucoup. En outre, il s’agit de la durée de vie de la batterie indiquée par le fabricant. En réalité, elles peuvent fonctionner pendant 30 à 40 ans.

La combinaison des métaux dans la conception de la batterie présente des inconvénients importants.

Vous pouvez sélectionner uniquement:

• le coût, néanmoins, le prix d'une telle batterie sera 2 fois plus élevé que la fonte habituelle;
• Si vous essayez d'économiser de l'argent et achetez un modèle avec un collecteur en acier, lorsque vous vidangez l'eau du système pendant l'été, la corrosion de l'acier peut réduire considérablement la durée de vie de l'appareil.

En savoir plus sur le choix et l’installation de radiateurs bimétalliques.

Le choix des batteries pour la maison n’est généralement pas une tâche aisée. Dans le cas des appareils de chauffage bimétalliques, il convient de prendre en compte un certain nombre de nuances supplémentaires, par exemple le diamètre des canaux verticaux des tubes collecteurs.

Que rechercher lors du choix

Quel que soit le type de batterie choisi, vous devez être particulièrement attentif aux paramètres suivants:

• température maximale admissible du liquide de refroidissement. Les réchauffeurs bimétalliques sont généralement conçus pour une température d’eau maximale de 110 ° C, la pression de travail maximale dépendant du fabricant. Par exemple, les radiateurs Global peuvent supporter une pression de 35 bars, alors que le Royal thermo n’est que de 20;
• alors vous devez connaître les dimensions de la batterie (plus de détails ci-dessous);
• la documentation indique également la capacité thermique de la section; cette information vous aidera à savoir s’il ya suffisamment de batterie pour chauffer la maison;

Faites attention! La puissance calorifique est indiquée pour une température de départ et de retour spécifique. Si la température du liquide de refroidissement à l'entrée et à la sortie de la batterie est différente, le transfert de chaleur doit alors être recalculé.

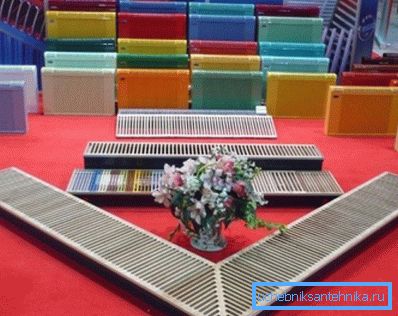

• Eh bien, l'apparence joue la valeur. En principe, toutes les batteries modernes ont l’air élégant et moderne. Si vous le souhaitez, vous pouvez acheter des radiateurs bimétalliques colorés pour le chauffage. En règle générale, la peinture en usine est très fiable, il est donc préférable de trop payer pour une couleur autre que le blanc que d'essayer de peindre le radiateur vous-même.

Dimensions des radiateurs

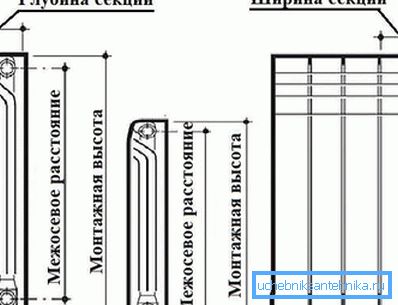

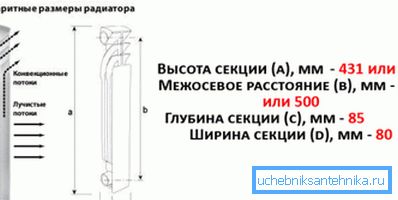

Les dimensions des radiateurs comprennent la profondeur, la hauteur et la largeur de l'appareil. De plus, vous devez prendre en compte la distance centrale. Parfois, la distance entre les essieux peut être appelée la distance entre les centres des trous du mamelon.

En général, le marquage de l'appareil de chauffage indique déjà la distance au centre et la hauteur totale de l'appareil est supérieure de 5 à 7 cm à cette valeur. La distance entre les axes des radiateurs bimétalliques varie de 200 à 800 mm, mais les modèles les plus courants se situent entre 300 et 550 mm.

Appareils de chauffage de petite hauteur adaptés aux chalets dotés de grandes fenêtres. Des batteries de taille ordinaire auraient l'air ridicule dans de telles conditions et bloqueraient la vue. Afin de maintenir la production de chaleur au bon niveau, la largeur des piles faibles est supérieure à celle des piles ordinaires. Celles-ci sont généralement placées non pas dans la niche sous la fenêtre, mais juste contre le mur, grâce à quoi rien ne gêne le transfert de chaleur.

Le radiateur bimétallique chauffant doit être installé conformément aux règles générales d'installation des appareils de chauffage:

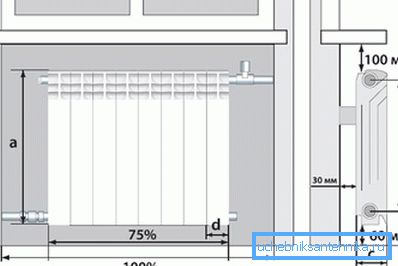

• la hauteur totale est choisie en tenant compte de la hauteur de la niche sous la fenêtre. Des espaces d'environ 8 cm sous et au-dessus de la surface de la batterie doivent être prévus.

Faites attention! À partir de la partie supérieure du radiateur, la distance à la batterie peut être augmentée, cela ne fera qu’améliorer la convection, mais l’écartement par rapport au sol ne doit pas dépasser 10-12 cm, faute de quoi l’air situé à proximité du sol ne se réchauffera guère et les occupants de la pièce ne seront pas à l’aise.

• Lors de l'installation de vos propres mains, il est conseillé de choisir un radiateur avec un entraxe correspondant exactement à la distance entre le tuyau d'alimentation et le retour. Lors de l'installation, il ne sera pas nécessaire de réduire / diluer les tuyaux.

Radiateur plein ou sectionnel à choisir

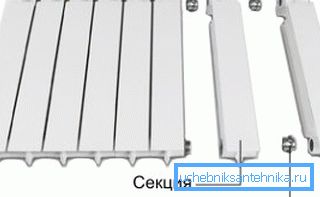

La plupart des radiateurs bimétalliques sont sectionnels. Dans de telles constructions, la connexion de sections séparées est assurée par des écrous en acier avec des filets différents. Lorsque le mamelon tourne, les sections sont fermement pressées les unes contre les autres et des joints spéciaux offrent une étanchéité supplémentaire.

Une telle conception modulaire permet d'unifier la production. Il suffit au fabricant de produire des sections d’une certaine taille avec une puissance thermique d’environ 200 watts. Ensuite, à partir de ces sections, vous pouvez assembler un dispositif de chauffage de toute puissance. Tout dépend du nombre de sections combinées.

L'inconvénient d'une telle batterie peut être considéré comme un nombre accru de connexions. De ce fait, la pression de travail est inférieure à celle des radiateurs pleins et le risque de fuite lorsque le marteau hydraulique est plus élevé.

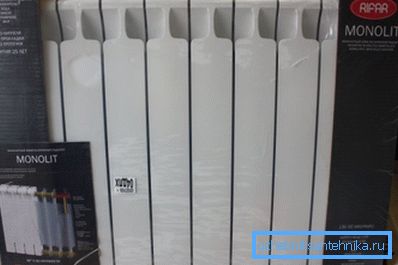

Les radiateurs de chauffage monolithiques bimétalliques sont une construction monobloc, le principe de fonctionnement est identique, le collecteur est constitué de tubes monobloc sur lesquels sont appuyés des ailettes en aluminium. Cela vous permet d’augmenter la pression de fonctionnement dans le système jusqu’à 100 bars (malgré le fait que, pour les systèmes en coupe, la limite supérieure est estimée à environ 35 bars). Pour le reste des paramètres (tels que la durabilité, le transfert de chaleur, les radiateurs monolithiques ne sont pas inférieurs aux radiateurs sectionnels).

Radiateurs de quel fabricant est préférable de choisir

Si, après leur apparition sur le marché, certains fabricants ont commis des erreurs de production, la plupart des entreprises produisent maintenant des batteries de bonne qualité. Les produits de Rifar (Russie), Global et Sira (fabricants italiens) sont particulièrement populaires, les radiateurs MARS (Corée du Sud) se sont bien montrés.

Faites attention! On entend par «radiateurs de chauffage renforcés bimétalliques», ce qui signifie un dispositif ordinaire en acier et en aluminium, et mentionner le nom «renforcé» dans le nom du fabricant ne fait que souligner la résistance de la structure.

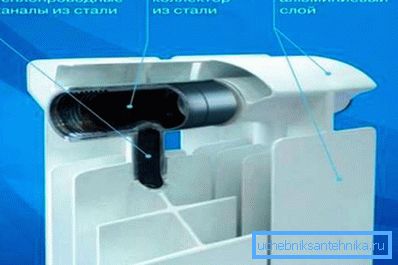

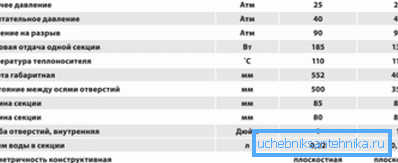

En principe, les caractéristiques de la plupart des batteries bimétalliques sont comparables: pression de travail de 20 à 35 bars, température du liquide de refroidissement de 110 à 135 ° C, puissance thermique de 150 à 200 watts. Mais lors du choix, il convient de prêter attention aux paramètres supplémentaires, tels que le diamètre des tubes collecteurs verticaux.

Dans les anciens systèmes de chauffage, il est déconseillé d'installer des appareils de chauffage avec un diamètre de tube vertical de 6 mm (ces modèles figurent dans la liste des produits des fabricants italiens). La lumière peut simplement être obstruée et la chaleur dégagée par le radiateur diminuera.

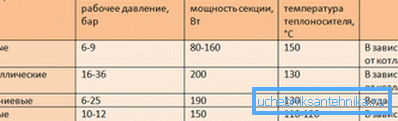

En principe, lors du choix, il suffit de connaître la superficie de la pièce pour connaître approximativement la puissance thermique requise de la batterie et disposer d'un tableau reprenant les caractéristiques des radiateurs. Cela suffit pour choisir leur propre modèle.

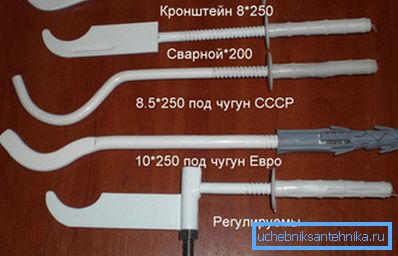

En ce qui concerne la configuration, en plus du radiateur lui-même comprend généralement des supports pour le montage. Les instructions d'installation exigent que le radiateur soit fixé au mur afin qu'il soit pratique. Compte tenu du faible poids de la batterie, les supports de plancher sont utilisés très rarement et uniquement dans les cas où il n'est pas souhaitable de percer des trous dans le mur.

À la fin

Même les radiateurs bimétalliques les moins chers ont une capacité thermique suffisamment élevée pour pouvoir être utilisés dans des systèmes de chauffage économiques. Le reste de la combinaison de métaux de différents types donne un excellent résultat - les fabricants ont réussi à obtenir un transfert de chaleur élevé de l'appareil de chauffage tout en réduisant son poids. La durabilité dans le même temps est restée à un niveau élevé.

La vidéo présentée dans cet article montre le processus d'assemblage et d'installation d'un radiateur bimétallique.
