Radiateurs dans l'appartement: la caractéristique des

Récemment, le choix du radiateur de chauffage est devenu une tâche très difficile. Il est nécessaire de prendre en compte non seulement ses caractéristiques techniques, mais également son apparence. Une variété de radiateurs ne fait que compliquer le choix. Afin de ne pas dépasser l'achat, il convient d'examiner de plus près les avantages et les inconvénients des types de piles existants, mais de s'arrêter aux subtilités du choix.

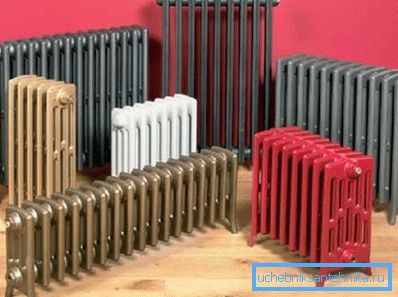

Différentes options pour les appareils de chauffage

Courte caractéristique des radiateurs modernes

Les types de radiateurs de chauffage pour un appartement pendant une longue période ne se limitent pas aux modèles en fer ou en acier.

En outre, les modèles utilisant des métaux non ferreux sont populaires sur le marché. Ces types de radiateurs peuvent être identifiés comme suit:

  • fonte Les radiateurs sont connus depuis plus de 150 ans et l’avanceur des batteries modernes était en fonte. De tels dispositifs de chauffage se caractérisent par une forte inertie, un coût démocratique (à l'exception des modèles artistiques) et réagissent mal à la composition du caloporteur. Il n'est donc pas nécessaire de surveiller le niveau de pH;
Radiateur en fonte peut être belle

Faites attention! La fonte ne tolère presque pas les coups de bélier, ni même les effets mécaniques. Compte tenu du poids important de la batterie, il est préférable de ne pas effectuer d’installation seul.

  • acier - Les radiateurs à panneaux peuvent être considérés comme un représentant typique de ce groupe. Contrairement à d'autres appareils de chauffage, l'acier est produit non pas en coupe, mais en solide. L’acier étant assez sensible à la qualité du liquide de refroidissement, il n’est pas souhaitable que l’acidité de l’eau soit trop élevée (la limite de pH de 9,5 peut être considérée comme la limite supérieure autorisée). La durée de vie des radiateurs dans l'appartement n'est pas très longue en raison de la qualité du liquide de refroidissement, l'acier rouille relativement rapidement;
  • bimétallique - dans des modèles moins chers, l’acier et l’aluminium sont combinés (tubes en acier et nervures - en aluminium), dans des modèles coûteux - cuivre + aluminium. Les métaux non ferreux sont utilisés pour augmenter la vitesse de chauffage du chauffage et le transfert de chaleur augmente. Le seul inconvénient est le coût, le prix d'une batterie en cuivre-aluminium pouvant être plusieurs fois supérieur au coût d'une fonte ordinaire;

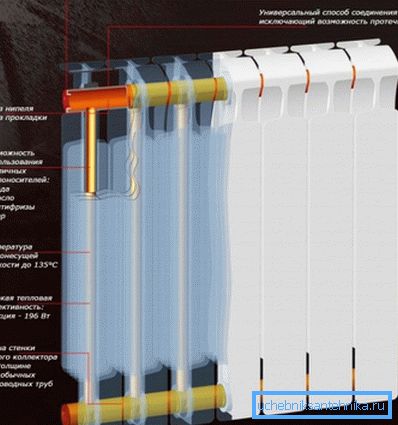

La photo montre un collecteur de cuivre et des ailettes en aluminium.
  • en aluminium - diffère du bi-métal par le fait que les tubes collecteurs sont en alliage d'aluminium (à l'intérieur, le métal est recouvert d'une couche protectrice);
  • complètement en cuivre Les radiateurs de chauffage sont assez rares, la raison étant le coût élevé;
  • vide Les piles ne sont toujours pas répandues. Cela est dû à leur coût élevé et à leur manque d'expérience dans leur application. Bien que l'idée même d'utiliser un liquide bouillant paraisse curieuse, il est possible qu'avec une diminution des coûts, leur popularité augmente.

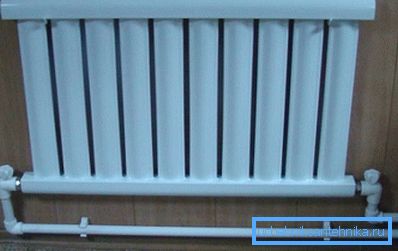

Sur la photo - radiateur à vide

Il est assez difficile de comparer les types de radiateurs énumérés, tout dépend du critère considéré comme principal:

  • par exemple, bimétallique en termes de production de chaleur. La puissance calorifique de la section peut atteindre 200 W; pour le fer, ce chiffre est environ 1,5 à 2,0 fois inférieur;
  • en termes de durabilité, la fonte est en tête. La durée de vie des radiateurs de chauffage en fonte dans un appartement atteint 50 ans, mais après un demi-siècle, ils peuvent fonctionner plus d'une décennie, car la fonte ne rouille pas;
  • En ce qui concerne l'apparence, toutes les batteries modernes ont fière allure (à l'exception des anciens modèles en fonte, mais si les finances le permettent, vous pouvez acheter des radiateurs en fonte).

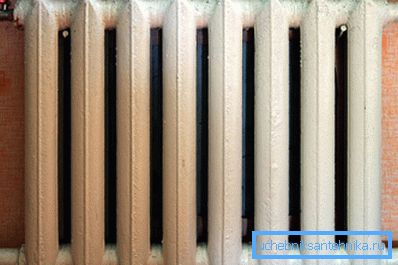

Batterie en fonte conventionnelle

Subtilités de choix

Lors du choix de l’attention principale doit être accordée aux caractéristiques techniques du radiateur, l’aspect, bien sûr, est important, mais il vaut la peine de faire attention à cela plus tard. Nous nous intéresserons aux dimensions de la batterie et à son dégagement de chaleur, ainsi qu’à la pression de fonctionnement dans le système et à la température du liquide de refroidissement.

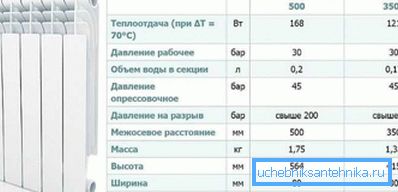

Le fabricant fournit généralement tout ce dont vous avez besoin de choisir.

Dimensions du radiateur

Les appareils de chauffage sont rarement placés près des murs. On essaie généralement de les cacher dans les niches près des fenêtres. Cette décision est justifiée, mais il est important que la distance entre les murs et la batterie soit suffisante pour permettre l’échange d’air. Sinon, une partie importante de l'énergie thermique ira au chauffage des murs.

Faites attention! Il est interdit de fermer les batteries avec des rideaux, cela empêche l’air chaud d’entrer dans la pièce.

Il est important de comprendre le fonctionnement du radiateur de chauffage dans l'appartement. Par exemple, les batteries bimétalliques combinent un transfert de chaleur direct avec une convection, de sorte que la distance au rebord de la fenêtre depuis le haut de l'appareil est particulièrement importante.

Il existe un certain nombre de règles générales pour placer une batterie sous la fenêtre:

  • l'espace entre le sol et le bas du radiateur doit être de 8 à 12 cm (il n'est pas recommandé de l'augmenter car cela entraînerait un niveau beaucoup plus froid au niveau du sol);
  • la largeur du radiateur doit correspondre à environ 75% de la largeur de la niche;
  • distance au rebord de la fenêtre - 6-12 cm;
  • il devrait y avoir un espace entre la paroi arrière de l'appareil et le mur (environ 5 cm).

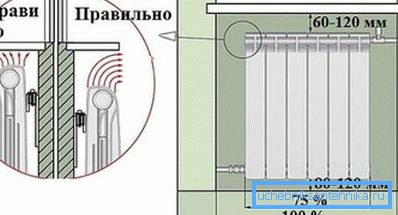

Distance recommandée lors de l'installation du radiateur

Un autre paramètre important est la distance centrale (également appelée distance entre les centres des trous du mamelon). Ce paramètre est important lors de l'installation. Si tout le travail d'installation doit être effectué manuellement, vous devez au préalable considérer que la distance entre le tuyau d'alimentation et le retour doit être égale à l'entraxe de la batterie.

Faites attention! En principe, les tuyaux peuvent être réduits / dilués pour toute distance centrale, ce qui représente une perte de temps supplémentaire. Il est beaucoup plus facile de prendre en compte cette nuance lors de l’achat d’une batterie.

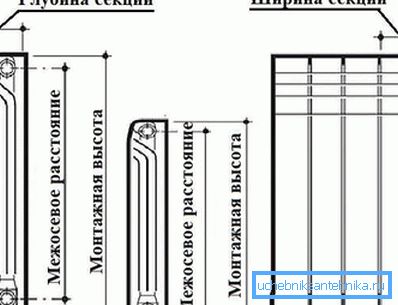

Le diagramme montre la distance centrale

Puissance thermique de la batterie

Quel que soit le type de radiateur de chauffage utilisé dans un appartement, il est nécessaire de déterminer la puissance thermique requise de l'appareil. Après tout, le confort dans un appartement n'est possible que dans le cas où l'apport de chaleur est au moins égal à la perte de chaleur.

Il existe plusieurs méthodes de calcul. Un homme simple dans la rue utilise généralement une méthode simplifiée pour estimer le nombre de sections qu'un radiateur de chauffage devrait comporter. Cependant, lors de la conception d'un système de chauffage autonome, un calcul plus compliqué peut être nécessaire (en tenant compte de la température d'alimentation et de retour arbitraire).

Faites attention! Le calcul de la puissance requise de l'appareil de chauffage avec une précision de watt n'est pas nécessaire. Nous n'avons besoin que d'une valeur approximative pour déterminer le nombre de sections de batterie.

De telles options de calcul sont possibles:

  • au taux moyen de 1 m2 / 100 W, c’est-à-dire que nous comptons simplement la surface de la pièce et que nous multiplions par 0,1, nous obtenons la puissance requise du dispositif de chauffage en kW;

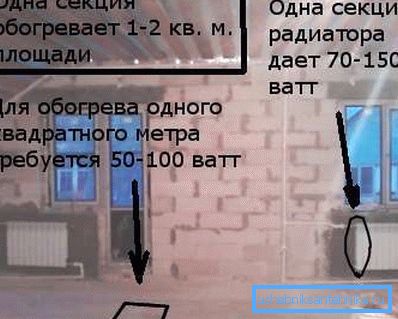

Une section peut chauffer 1-2 m2

Faites attention! S'il y a au moins deux fenêtres dans la pièce, si celle-ci est angulaire ou si la hauteur du plafond dépasse 2,7 m, il est recommandé d'augmenter le résultat de 15 à 20%.

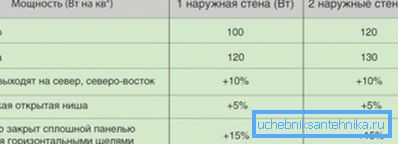

La modification de la capacité de batterie requise en fonction des caractéristiques de la pièce
  • vous pouvez aller dans l'autre sens - calculer le volume de la pièce et, compte tenu du taux de 1m3 / 41 W, calculer le transfert de chaleur requis;

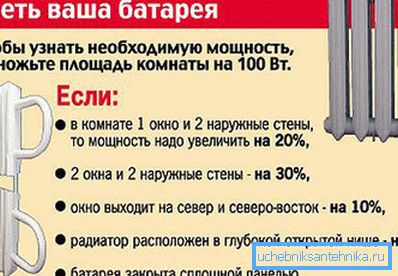

Quelques astuces sur la puissance requise
  • La méthode la plus compliquée est celle des dépendances qui permettent de calculer le transfert de chaleur réel quelle que soit la température du caloporteur.

L'instruction de calcul dans ce cas ressemblera à ceci:

  • Vous devez d'abord déterminer la température

?T = (T pod + Tobr) 2-Tk,

Dans l’expression, la notation suivante est utilisée: Tpod et Tobr - respectivement, la température du liquide de refroidissement à l’entrée et à la sortie du dispositif de chauffage. Tk est la température de l'air dans la pièce.

  • alors la puissance réelle de la batterie de chauffage est calculée par la formule

Q = k • A •? T

k est le taux de transfert de chaleur du radiateur (en fonction du matériau), A est la surface. Le produit de ces paramètres est une constante pour chaque batterie. Pour simplifier la question du calcul du radiateur de chauffage pour un appartement, nous déterminons d’abord le produit k • A pour les températures d’alimentation et de retour standard.

Dans ce cas, la puissance thermique du dispositif est connue, T est également connu, est déterminé par k • A. Après cela, il est déjà possible de calculer la puissance du chauffage pour toute température du liquide de refroidissement.

Cette approche peut être conseillée lors de la conception d'un système de chauffage autonome. Vous pouvez par exemple utiliser des systèmes à basse température et la documentation de la batterie n'indique que sa puissance calorifique en fonctionnement normal (90 ° C en flux, 70 ° C - retour).

Sélection de radiateur de chauffage

La puissance calorifique requise a été déterminée pour décider de la question du calcul des sections de radiateurs dans un appartement.

Pour compléter le calcul dont vous avez besoin:

  • choisissez un modèle de radiateur approprié dans la documentation technique pour connaître le transfert de chaleur d'une section en fonctionnement normal;

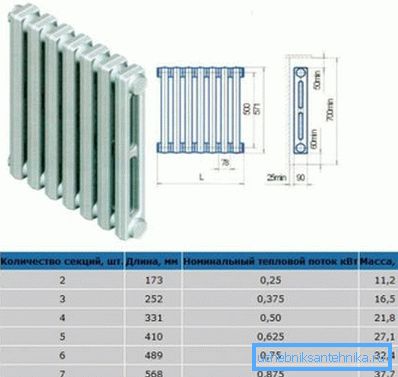

La documentation indique la quantité de flux de chaleur
  • Connaissant la puissance thermique minimale requise de l'appareil et le transfert de chaleur d'une section, il est possible de calculer le nombre de sections nécessaires en tant que rapport de ces valeurs.

Faites attention! Cette flexibilité n’est inhérente qu’aux radiateurs à sections. Si vous envisagez d’acheter une batterie à panneau d’acier, ajustez le jeu de sections de transfert de chaleur ne fonctionnera pas.

Pour simplifier le dimensionnement de l'appareil de chauffage, il est possible d'utiliser des tables prêtes à l'emploi dans lesquelles, en fonction de la surface au sol, il est indiqué quel appareil de chauffage doit être utilisé. C'est pratique, mais il est préférable de gonfler un peu le résultat obtenu de 15 à 20% et de pouvoir régler la température, il suffit de placer le thermostat sur l'alimentation.

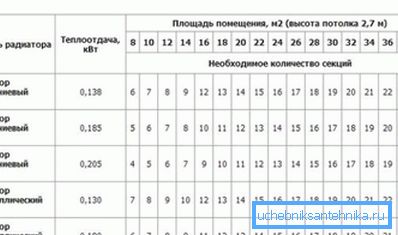

Tableau pour la sélection des radiateurs

À la fin

Le choix d'une batterie de chauffage pour un appartement est une tâche qui nécessite une réflexion sérieuse. Il est nécessaire de prendre en compte des caractéristiques du dispositif telles que: puissance thermique, durabilité, résistance à la traction, etc.

Les informations proposées aideront non seulement lors du choix d’un radiateur pour la puissance thermique, principal paramètre de l’appareil de chauffage, mais également lors du choix entre différents types de radiateurs.

La vidéo de cet article répertorie les forces et les faiblesses des modèles populaires de radiateurs.
