Radiateurs de chauffage de panneau - l'appareil et les

Les radiateurs de chauffage sont un élément extrêmement important de tout système de chauffage, car ce sont eux qui procèdent au chauffage de l'espace environnant. Par conséquent, le choix de ces appareils de chauffage doit être abordé de manière responsable et se familiariser à l'avance avec leurs caractéristiques et leurs types.

Dans cet article, nous examinerons les paramètres de périphérique et techniques de l’un des modèles les plus courants: les radiateurs à panneaux.

Caractéristiques des radiateurs à panneaux

Informations générales

La principale caractéristique structurelle des appareils de chauffage de cette classe est l'absence de sections traditionnelles, mais la face avant est réalisée sous la forme d'un panneau plein. Ce dernier est assemblé à partir de deux tôles d'acier, qui prennent la forme nécessaire à la suite du pressage. En particulier, les conduits pour le caloporteur y sont estampés.

Lors du soudage de deux plaques estampées, un panneau mince est formé, dont l'épaisseur dépasse à peine un centimètre. Le radiateur peut consister en un ou plusieurs de ces panneaux. Cette conception présente de nombreux avantages, mais en même temps certains inconvénients que nous considérons ci-dessous

En comparaison avec les radiateurs de chauffage traditionnels ou bimétalliques, la capacité des panneaux en acier est rare. De ce fait, dans le système de chauffage, il y a une circulation rapide du liquide de refroidissement et, par conséquent, un chauffage quasi instantané.

Déjà après 10 à 15 minutes, le chauffage par panneau chauffe la pièce. Cependant, cette fonctionnalité présente également un inconvénient: les radiateurs refroidissent lorsque le système est mis hors tension et aussi rapidement qu'ils chauffent.

En outre, une caractéristique importante de cette conception est la convection de l’air, bien que cela ne s’applique qu’aux radiateurs constitués de plusieurs panneaux. Cette caractéristique est due à la présence de canaux d’air situés entre les conduits pour le liquide de refroidissement.

En conséquence, l'appareil chauffe non seulement en émettant de l'énergie thermique, mais également en raison de la circulation d'air thermique dans la pièce. De ce fait, l'efficacité de la conception peut atteindre 75%.

Cependant, malgré le fait que les panneaux de radiateurs soient en acier de haute qualité et de haute qualité, ils sont conçus pour fonctionner à basse pression dans le système (pas plus de dix atmosphères) et à une température du liquide de refroidissement allant jusqu'à 110 degrés Celsius. Pour ces raisons, ils sont généralement utilisés dans des maisons de campagne privées et à plusieurs étages.

Comme dans les systèmes de chauffage centralisés, la pression est supérieure à dix atmosphères, dans les appartements, les batteries de panneaux ne sont installées que dans le cas de systèmes de chauffage autonomes.

Faites attention! Il est impossible d’utiliser des radiateurs à panneaux dans un système de chauffage centralisé, non seulement à cause de sa pression élevée, mais également de son réfrigérant pollué. Les conduits étroits se bouchent rapidement et l'appareil tombe en panne. Par conséquent, pour travailler dans de telles conditions, il est préférable d'utiliser des radiateurs bimétalliques.

Les mérites

Les avantages des batteries de ce type sont assez nombreux, nous donnons ci-dessous les principaux:

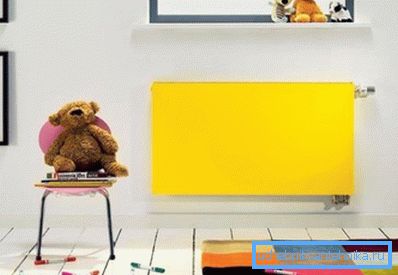

• Design soigné, assez simple, mais en même temps élégant. De plus, les équipements modernes utilisés dans la fabrication de ces appareils vous permettent de fabriquer des produits de différentes styles allant du classique au minimalisme.
• La possibilité de régler le degré de chauffage de l'appareil, du fait que les produits sont généralement équipés de toutes sortes de dispositifs électroniques ou mécaniques.
• Augmentation du transfert de chaleur - comme mentionné ci-dessus, l'utilisation du principe de la convection peut augmenter considérablement le niveau d'efficacité.

• Le prix est nettement inférieur à celui des autres types de piles. Cela est dû au fait que l'acier lui-même est nettement inférieur au cuivre et à l'aluminium.
• Efficacité - Étant donné que les appareils ont une faible capacité, le chauffage du liquide de refroidissement nécessite beaucoup moins d'énergie.
• Multifonctionnalité - l'appareil remplit la fonction d'un radiateur conventionnel et d'un convecteur.
• Le poids insignifiant grâce à ce qu'il est possible d'effectuer l'installation de batteries indépendamment.
• La possibilité de choisir l'appareil de la taille la plus appropriée et de la puissance requise.

Astuce! Vous pouvez également donner l’apparence de panneaux à des piles sectionnelles ordinaires, telles que la fonte, en installant des panneaux spéciaux. En outre, cela peut non seulement les rendre plus attrayantes, mais aussi les rendre plus efficaces. Les panneaux des radiateurs peuvent être constitués de divers matériaux, par exemple du bois ou du métal.

Inconvénients

Avec tous les avantages de ces appareils de chauffage, ils ne peuvent pas être appelés radiateurs idéaux pour les raisons suivantes:

• L’exposition aux coups de bélier est l’une des principales raisons pour lesquelles les batteries de panneaux ne peuvent pas être utilisées dans des systèmes de chauffage centralisés.
• Sensibilité au niveau d'acidité de l'eau - pour éviter la corrosion de la surface de l'acier, le niveau de pH du liquide de refroidissement doit être stable et rester dans la plage de 8,3 à 9,5.
• Le manuel d'instructions pour les batteries de panneau interdit de drainer l'eau du système pendant une longue période. Sinon, les parois internes en acier de la structure entreront en contact avec de l'oxygène, ce qui entraînera une corrosion.

Pour ces raisons, l’acquisition de radiateurs à panneaux est loin de tous les cas.

Types de radiateurs à panneaux

Tous les radiateurs à panneaux en acier existants sont divisés en plusieurs groupes.

En particulier, selon le mode de connexion, ils peuvent être divisés en deux types:

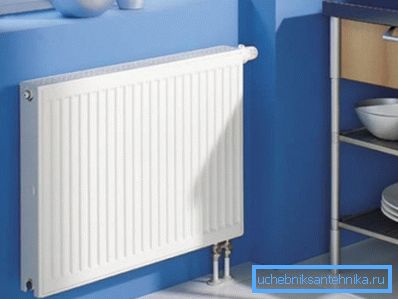

• Appareils avec connexion inférieure - les deux connexions de batterie sont situées ci-dessous.. Une telle connexion est pratique dans les cas où les tuyaux de chauffage sont dans le sol. Cependant, il convient de garder à l'esprit que dans ce cas, le coefficient de perte de chaleur est assez grand.
• Avec raccordement latéral - dans ce cas, l'entrée est située en haut et la sortie en bas.. Cela permet un chauffage uniforme de l'appareil de chauffage. Cependant, si la conception comporte de nombreuses sections, dans ce cas, il y aura une perte de chaleur importante.

Comme mentionné ci-dessus, les radiateurs considérés peuvent différer par le nombre de panneaux. Selon ce critère, ils sont classés dans les types suivants:

Astuce! Connaissant les types de radiateurs, il n’est pas difficile de sélectionner correctement les appareils de chauffage en fonction de la superficie de la pièce chauffée.

En outre, la taille des périphériques varie, ce qui peut être comme suit:

• Largeur - 40 - 300 cm;
• Hauteur - 30 - 90 cm.

Par conséquent, avant d'acheter un appareil, il est nécessaire de calculer la taille des radiateurs de chauffage, qui dépendent de la superficie de la pièce et de la puissance du système.

Fabricants de batteries en acier à panneaux

Comme vous le savez, la qualité des piles dépend non seulement du type de conception, mais également du fabricant. Par conséquent, vous ne devriez pas privilégier les produits les moins chers de fabricants moins connus. Un avantage mineur peut conduire au fait que très bientôt, il sera nécessaire de changer les radiateurs de mes propres mains.

Les panneaux des fabricants suivants se sont bien recommandés:

• Buderus (Allemagne);
• Thermoplus (Italie);
• Lidea (Russie);
• Kermi (Allemagne) et autres.

En outre, les produits doivent être achetés dans les grandes quincailleries pour éviter la contrefaçon et avoir confiance en l'exécution des obligations de garantie du vendeur.

Conclusion

Les radiateurs en acier à panneaux présentent plusieurs avantages par rapport à leurs homologues. Toutefois, il convient de noter que leur utilisation est limitée à certaines caractéristiques techniques. Si les conditions de votre système de chauffage répondent aux exigences de ces appareils, elles constitueront un excellent choix.

Dans la vidéo de cet article, vous pouvez obtenir des informations supplémentaires sur ce sujet.
