Radiateurs de chauffage: dimensions et puissance thermique

La taille d'un radiateur de chauffage est l'un des paramètres de base qui déterminent les performances de cet appareil. C’est pourquoi, lors du choix des batteries à installer dans un appartement ou une maison, il convient de porter une attention particulière au matériau à partir duquel elles sont fabriquées, mais également à leurs dimensions.

Dans notre article, nous examinerons les aspects les plus importants de ce choix et analyserons la dépendance de la taille du radiateur et de ses performances thermiques.

Les appareils de chauffage peuvent varier en taille et en performance.

Description du produit

Configuration de la batterie

Radiateurs de chauffage sectionnel

Les dimensions des radiateurs dépendent directement de leur conception. Et bien que le schéma général de la batterie de l'appareil soit presque toujours le même, les différences sont toujours présentes.

Selon ce paramètre, ces groupes de produits sont distingués:

  • Sectionnel. Le type le plus commun d'appareils de chauffage. La conception se compose de plusieurs modules distincts qui peuvent être interconnectés en un nombre quelconque.

Faites attention! Le manuel d’instruction pour les radiateurs sectionnels contient souvent les caractéristiques (transfert de chaleur, masse) non pas du produit entier, mais d’une section séparée. Cette approche facilite grandement tous les calculs thermiques.

  • Tubulaire. Extérieurement, elles ressemblent beaucoup aux sections, mais elles ont une structure complète. Les ailettes de ces radiateurs sont représentées par des tubes métalliques dans lesquels circule de l’eau chaude ou un autre liquide de refroidissement. Ils sont caractérisés par un prix assez élevé, mais sont en même temps les appareils de chauffage les plus efficaces.
  • Panneau. Représenter plusieurs tuyaux avec du liquide de refroidissement, enfermé dans un boîtier en métal. Ils ont généralement des dimensions compactes afin de faciliter leur installation dans des appartements typiques de petite taille.

Il convient de noter que la configuration détermine en grande partie le matériau utilisé pour la production. Ainsi, les modèles en coupe sont fabriqués en fonte ou en aluminium et utilisent pour la plupart des appareils à panneau en acier. Quant aux radiateurs tubulaires, ils peuvent aussi être en acier, mais les modèles en cuivre sont considérés comme les plus productifs parmi les spécialistes.

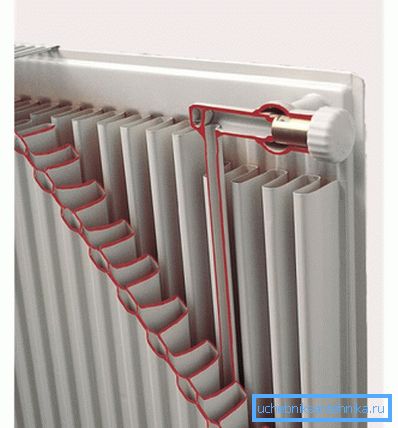

Structure du type de panneau

Dimensions des variétés principales

Comme nous l'avons noté ci-dessus, la taille de l'appareil de chauffage détermine la quantité de chaleur qu'il transmettra à l'air de la pièce. Cependant, la plupart des fabricants produisent des produits de différentes dimensions: en règle générale, dans la version standard, compacte (basse) et agrandie. Cette diversité vous permet de sélectionner une batterie pour des besoins spécifiques en termes de chaleur et d’emplacement.

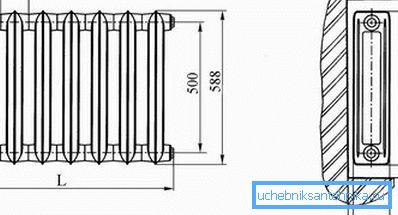

Dessin d'un radiateur standard en fonte avec dimensions

Faites attention! Les caractéristiques du point de montage imposent certaines restrictions sur la taille maximale de la construction utilisée, mais nous en parlerons dans la section consacrée à l'installation manuelle de l'installation.

Vous trouverez ci-dessous un tableau que vous pouvez utiliser pour déterminer la taille de la plupart des types de radiateurs utilisés:

Matériel Paramètre Modèles standard, mm Modèles bas, mm Modèles hauts, mm
Fonte (sectionnelle) Hauteur 588 388 660 - 955
Profondeur 140 140 140
Section taille 93-95 93-95 93-95
Acier (panneau) Hauteur 600 150 - 500 750 - 1200
Profondeur 70 - 150 70 - 150 70 - 150
Largeur du panneau 400-3000 400-3000 400-3000
Aluminium (sectionnel) Hauteur 580 200 - 400 700
Profondeur 75 -100 75 -180 80 -100
Section taille 80 40 80
Acier + aluminium (modèles à section bimétallique) Hauteur 550 - 580 300 - 500 jusqu'à 900
Profondeur 75 -100 95 95
Section taille 80 80 80
Modèle de panneaux en acier rad (tailles en cm)

Faites attention! Ce tableau montre les paramètres moyennés. La taille des radiateurs de chauffage de différents fabricants peut être très différente, car s'il est essentiel de faire correspondre les dimensions au millimètre, vous devez étudier les caractéristiques d'un modèle particulier à l'avance et il est préférable de mesurer la copie que vous avez choisie avec un ruban à mesurer.

Recommandations d'installation

Calcul de la puissance thermique

Si nous analysons les informations fournies par le fabricant, il devient alors évident que des appareils de tailles différentes émettent différentes quantités de chaleur dans la pièce. C’est pour cette raison que vous devez compter le nombre de sections ou de panneaux chauffants uniquement après avoir choisi un modèle pour l’installation.

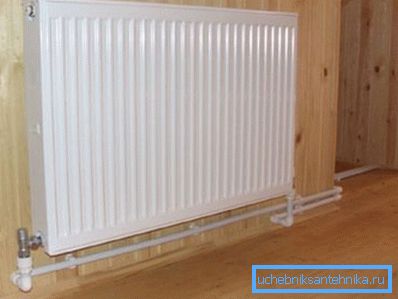

Photo d'un modèle en acier installé

Le calcul lui-même est assez simple:

  • Pour chauffer 1 mètre cube d'espace vital, il faut 41 watts d'énergie. Par conséquent, les performances requises de la batterie augmenteront proportionnellement à la taille de la pièce.
  • Ainsi, le volume de la salle 5 x 5 x 3 m sera de 75 m3.
  • Pour le chauffage, nous aurons besoin de 3075 watts.

Effectuez le calcul pour les types de radiateurs les plus couramment utilisés:

  • Radiateurs de chauffage en fonte avec une dissipation de chaleur moyenne de 120 W / section - 26 sections.

Faites attention! Nous avons un nombre fractionnaire - 25,6 - alors nous l'arrondissons.

  • Radiateurs de chauffage en acier (140 W) - 22 sections.
  • Radiateurs de chauffage en aluminium (180 W) - 17 sections.
  • Radiateurs bimétalliques (200) - 14 sections.

Naturellement, si nous utilisons des appareils avec une hauteur accrue, leur puissance calorifique sera bien supérieure. En conséquence, le nombre de sections nécessaires au chauffage des locaux diminuera.

Installation correcte

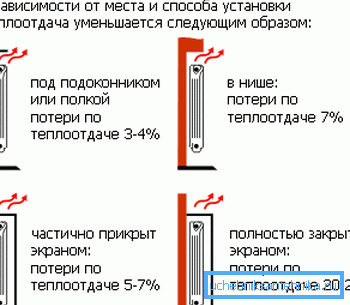

Perte de chaleur de la batterie

Outre les performances de transfert de chaleur réelles, la taille du radiateur de chauffage que nous achetons pour notre maison dépendra également de l'emplacement d'installation.

  • Ainsi, pour une installation le long des murs et sous les appuis de fenêtre d’une hauteur d’environ 90 cm, des modèles de batterie standard sont généralement achetés. Dans les appareils en coupe, la largeur est ajustée en ajoutant des arêtes et les produits de panneaux et de tubes doivent être sélectionnés en fonction des dimensions souhaitées.
  • Les variétés hautes peuvent être utilisées sur des murs lâches. En règle générale, ils se caractérisent par une dissipation de chaleur accrue. Ils sont donc généralement montés dans de grandes pièces avec un espace libre excessif.
  • L'utilisation de radiateurs compacts à profil bas sera justifiée dans les couloirs et les couloirs, ainsi que dans les maisons dotées de grandes fenêtres.

En ce qui concerne les numéros spécifiques, vous devez respecter les restrictions suivantes:

  • Pour assurer une entrée libre d'air froid dans le radiateur pour le chauffage, l'appareil ne doit pas être monté près du sol. L'espace minimal est d'environ 60 mm et l'optimum - 100 - 150 mm.
  • Il en va de même pour la distance entre le bord supérieur de la batterie et le rebord de la fenêtre. Pour que l'air chaud pénètre librement dans la pièce, l'espace entre ces éléments doit être d'au moins 100 mm.

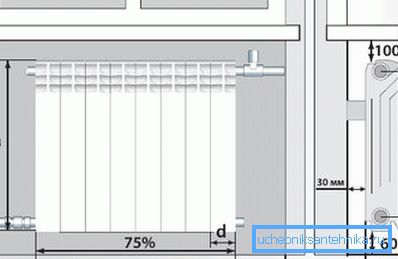

Schéma d'installation correct

Faites attention! Si vous utilisez un modèle dimensionnel, vous devez percer des trous dans le rebord de la fenêtre afin de libérer l'air chaud, en les décorant avec des grilles spéciales. Par ailleurs, l'installation de tels réseaux peut résoudre en partie le problème de la formation de condensat sur les verres en raison de leur chauffage.

  • Il est souhaitable de sélectionner la largeur du radiateur de manière à ce qu'il couvre la quasi-totalité de l'ouverture de la fenêtre (au moins 75 à 80% de la distance entre la pente et la pente). Dans ce cas, l'appareil disposera de suffisamment de puissance pour former ce que l'on appelle un rideau thermique empêchant l'apparition de courants d'air.

Conclusion

En choisissant la taille des radiateurs de chauffage, vous devez d’abord faire attention à leur conformité avec la tâche qui se pose devant le système de chauffage de la pièce. Comme vous pouvez le constater, le processus de sélection et d’installation des batteries comporte un certain nombre de subtilités. Par conséquent, avant de commencer les travaux d’achat et d’installation, vous devez visionner la vidéo présentée dans l’article pour plus d’informations.
